Drążki kierownicze – budowa, rodzaje i dobór

Drążek kierowniczy przenosi ruch z przekładni kierowniczej na zwrotnicę, dzięki czemu skręt kierownicy realnie zmienia ustawienie kół pojazdu. W najpopularniejszym obecnie układzie z maglownicą współpracują ze sobą zazwyczaj drążek osiowy oraz nakręcona na niego końcówka. Właściwą część do Twojego samochodu dobiera się przede wszystkim na podstawie numeru VIN lub numeru OE, a także strony montażu, parametrów gwintów oraz całkowitej długości elementu.

Pojęcie „drążek kierowniczy” bywa w języku potocznym bardzo zwodne. Mechanicy często nazywają tak sam drążek osiowy pracujący przy maglownicy, podczas gdy kierowcy nierzadko mają na myśli całe kompletne połączenie z końcówką. To rozbieżne nazewnictwo jest głównym źródłem błędów zakupowych. Zanim zamówisz części, musisz dokładnie wiedzieć, jak zbudowane są drążki i przekładnia kierownicza w Twoim aucie oraz na co zwrócić uwagę w katalogach sklepowych.

Co to jest drążek kierowniczy i za co odpowiada?

Drążek kierowniczy to stalowy element układu sterowania, który przenosi ruch listwy przekładni kierowniczej na zwrotnicę. Zmiana jego efektywnej długości służy w każdym samochodzie do precyzyjnej regulacji zbieżności kół. W typowym układzie z maglownicą na przedniej osi pracują dwa takie zespoły połączeń: niezależny lewy oraz prawy.

Gdzie znajduje się drążek w samochodzie?

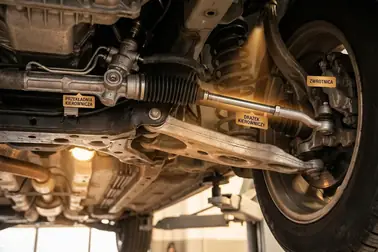

W układzie z przekładnią zębatkową (maglownicą) drążek kierowniczy znajduje się pod samochodem, pomiędzy listwą maglownicy a końcówką zamocowaną docelowo w zwrotnicy przedniego koła. Pełny tor przekazania ruchu w tym miejscu biegnie od centralnej listwy, przez osłonięty gumowym mieszkiem przegub osiowy, długi korpus drążka, aż do sworznia końcówki pracującego tuż przy samym kole.

Jak drążek przekazuje ruch na koła?

Kiedy obracasz kierownicą, listwa maglownicy przesuwa się w lewo lub w prawo. To liniowe przesunięcie jest następnie pchane lub ciągnięte przez drążki w stronę ramion zwrotnic. Zastosowanie przegubów kulowych pozwala płynnie przenosić ten ruch, mimo że zawieszenie nieustannie pracuje w pionie na nierównościach, a samo koło mocno skręca. Sztywne połączenie uległoby natychmiastowemu zgięciu na pierwszej dziurze.

Budowa drążka kierowniczego: z jakich elementów się składa?

Klasyczny drążek osiowy składa się z przegubu kulowego od strony listwy maglownicy oraz podłużnego, stalowego korpusu zakończonego gwintem, który służy do montażu końcówki. Integralną częścią całego układu, bez którego to połączenie szybko ulegnie zniszczeniu, są również gumowe mieszki ochronne i metalowe opaski zaciskowe.

Przegub osiowy i korpus drążka

Wewnętrzny przegub osiowy to serce drążka. Właśnie on umożliwia błyskawiczną zmianę kąta pomiędzy sztywnym korpusem a listwą przekładni kierowniczej w trakcie wyboistej jazdy. Gruby stalowy korpus przejmuje na siebie ogromne siły rozciągające i ściskające, nie ulegając przy tym odkształceniom.

Gwinty, końcówka i regulacja długości

Gwintowane połączenie drążka z samą końcówką pozwala na niezwykle istotną rzecz: swobodną zmianę całkowitej długości zespołu podczas procedury ustawiania zbieżności na stacji diagnostycznej. Ważne jest, aby parametry się pokrywały. Średnica, skok oraz kierunek gwintu (prawy lub lewy) na drążku muszą ściśle odpowiadać założonej końcówce drążka kierowniczego. Sama zgodna średnica, przy innym skoku, uniemożliwi bezpieczne nakręcenie części.

Mieszek i zabezpieczenia połączenia

Elastyczny mieszek osłania jednocześnie przegub osiowy drążka oraz wysuwaną część samej listwy przekładni, na której drążek jest osadzony. Jest blokowany dwiema opaskami zaciskowymi, które zapobiegają jego zsuwaniu i uszczelniają układ.

Rodzaje drążków kierowniczych: osiowy, kompletny i poprzeczny

W nomenklaturze katalogów części „drążek osiowy” oznacza najczęściej element łączący listwę maglownicy z końcówką, podczas gdy termin „drążek kompletny” wskazuje na zestaw zawierający również zamontowaną końcówkę. Oznaczenia te, wraz z określeniem „poprzeczny”, często wywołują zamieszanie podczas samodzielnych zakupów przez kierowców.

Drążek osiowy maglownicy

Klasyczny drążek osiowy z jednej strony jest wkręcany (lub dociskany) bezpośrednio do listwy maglownicy, a z drugiej kończy się wolnym gwintem. W ofercie sklepów motoryzacyjnych występuje on często bez gumowego mieszka, opasek zaciskowych i końcówki. Dlatego zawsze uważnie czytaj opis towaru i sprawdzaj rzeczywisty zakres zestawu, zamiast sugerować się jedynie miniaturką dodaną do ogłoszenia.

Drążek kompletny z końcówką

Zestaw sprzedawany z dopiskiem „kompletny” ma na celu dostarczenie drążka osiowego wraz z przypisaną do niego końcówką. Nazwa handlowa nie gwarantuje jednak z góry, że elementy są fabrycznie zmontowane, a zawartość zestawu nierzadko różni się w zależności od dostawcy. Ponadto powinieneś sprawdzić kierunek montażu, ponieważ lewa i prawa strona auta wymagają różnych końcówek ze względu na ich asymetryczne wygięcie. Przed zakupem zweryfikuj zatem zakres dostawy konkretnego indeksu towarowego.

Drążek poprzeczny w układzie trapezowym

Pojęcie „drążek poprzeczny” dotyczy przeważnie sztywnego drążka spotykanego w nieco starszych autach z układem trapezowym. Współpracuje on z dodatkowymi wspornikami, wąsami kierowniczymi i całą serią przegubów, zupełnie inaczej niż prosty, bezpośredni układ maglownicy. Wpisanie frazy „drążek poprzeczny” w wyszukiwarkę bez podania precyzyjnego modelu Twojego auta pokaże Ci elementy, które całkowicie rozmijają się z Twoimi potrzebami.

Jak dobrać drążek kierowniczy do samochodu?

Prawidłowy drążek kierowniczy dobiera się, łącząc weryfikację po 17-znakowym numerze VIN pojazdu z potwierdzeniem numeru OE (ang. Original Equipment) oraz weryfikacją parametrów fizycznych. Optyczne podobieństwo części ze zdjęć w internecie bywa mylące, ponieważ wizualnie zbliżone elementy mogą różnić się długością, skokiem gwintu lub być przeznaczone do innej wersji przekładni montowanej w tym samym modelu auta.

Dobór po VIN i numerze OE

1. Odczytaj pełny, 17-znakowy numer VIN z dowodu rejestracyjnego (rubryka E) lub podszybia Twojego auta. VIN pozwala dokładnie określić fabryczną wersję wyposażenia, ograniczenia dla roczników oraz typ zamontowanej w fabryce przekładni.
2. Odczytaj numer z dokumentacji technicznej pojazdu lub poproś warsztat o jego podanie po demontażu zużytego elementu. Zwróć uwagę, że oznaczenie wybite na starej części nie zawsze jest numerem OE, a czasem po prostu kodem producenta zamiennika.
3. Zestaw właściwy numer w katalogu ze spisem zamienników. Pamiętaj, że producenci aut często wprowadzają tak zwane numery następników. Zmodernizowana część pasująca do Twojego auta może mieć nieco inny ciąg cyfr, dlatego warto korzystać ze sprawdzarek krzyżowych.

Strona montażu, długość i parametry gwintu

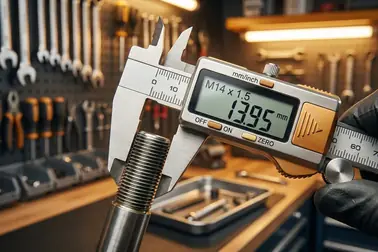

Dla wielu producentów drążków, strona zabudowy jest kluczowa. Lewą oraz prawą stronę zawsze określa się z perspektywy kierowcy siedzącego w kabinie i patrzącego naturalnie w kierunku jazdy. Do rzetelnego porównania nowej części ze starą powinieneś sprawdzić: długość całkowitą drążka, średnicę obu gwintów, ich skok, kierunek (prawy lub lewy), a także to, czy dany gwint jest zewnętrzny (śruba) czy wewnętrzny (otwór). Samodzielny pomiar starej części suwmiarką traktuj jako potwierdzenie wyboru, a nie główną metodę zakupową – ułamki milimetrów bywają zwodnicze, a numer OE daje pewność.

Co dokładnie zawiera zestaw?

Jedna pozycja w sklepie internetowym może oferować tylko pojedynczy drążek osiowy, natomiast inna propozycja z tej samej kategorii ma szansę okazać się obszernym kompletem zawierającym od razu nową nakrętkę blokującą, gumowy mieszek przeciwkurzowy i dedykowane opaski zaciskowe. Z tego powodu nigdy nie zakładaj, że w dostawie otrzymasz wszystko to, co przedstawiono na ogólnym rysunku poglądowym.

Ile kosztuje drążek kierowniczy i co wpływa na cenę?

Nie ma jednej uniwersalnej kwoty za tę część, ponieważ cena zależy w dużej mierze od tego, czy kupujesz pojedynczy drążek osiowy, kompletny zespół z końcówką i osłonami, a także od stawek za pracę warsztatu. Sam drążek osiowy to zazwyczaj koszt rzędu 80 do 200 złotych, podczas gdy obszerniejszy zestaw z dodatkami może wygenerować wydatek od 150 do ponad 300 złotych. Porównywanie najtańszych ofert w sieci ma sens tylko wtedy, gdy uwzględnisz identyczny zakres pudełka od konkretnego producenta oraz doliczysz wydatki na niezależny serwis.

Jak porównywać oferty tej samej części?

Rzetelne zestawienie cen drążków kierowniczych ma sens wyłącznie wtedy, gdy obie oferty wykazują zgodność z tym samym numerem OE. Upewnij się, że dotyczą również tej samej strony montażu. Tani „goły” drążek bywa z pozoru świetną okazją, ale jeśli zmusza do oddzielnego kupowania osłon, opasek oraz nakrętek w detalu, ostatecznie i tak przewyższy koszt droższego, lecz kompletnego pudełka od producenta premium.

Część a pełny koszt naprawy

Nigdy nie myl ceny internetowej samej części metalowej z całkowitym wydatkiem na przywrócenie sprawności auta. Pełny rachunek obejmuje drążek, robociznę i pomiar geometrii, a nowy mieszek dolicza się wtedy, gdy stary jest uszkodzony, nieszczelny lub nie nadaje się do ponownego montażu. Koszty operacyjne zależą od stawki lokalnego serwisu oraz stopnia zardzewienia gwintów w Twoim aucie, o czym więcej dowiesz się z artykułu tłumaczącego koszt wymiany drążka.

Ile wytrzymują drążki kierownicze i od czego zależy trwałość?

Drążki kierownicze nie posiadają sztywnego interwału wymiany zapisanego w instrukcji przypisanego do określonego przebiegu kilometrów. O ich kwalifikacji do wyrzucenia decyduje fizyczny, namacalny stan przegubów, nagromadzone luzy w połączeniach kulowych oraz ewentualne uszkodzenia mechaniczne zewnętrznych osłon.

Dlaczego nie ma jednego przebiegu wymiany?

Przebieg auta to pojęcie niewystarczające w kontekście oceny zużycia elementów układu kierowniczego. Samochód poruszający się płynnie po gładkich drogach zużywa przeguby wolniej. Z kolei regularna eksploatacja pojazdu na uszkodzonych nawierzchniach obfitujących w ubytki przyspiesza degradację połączeń kulowych. Sam licznik kilometrów nie podpowie więc odpowiedniego momentu wymiany. Stan drążków można potwierdzić poprzez weryfikację luzów na szarpakach diagnostycznych w autoryzowanej stacji lub w niezależnym warsztacie.

Co najbardziej skraca trwałość drążka?

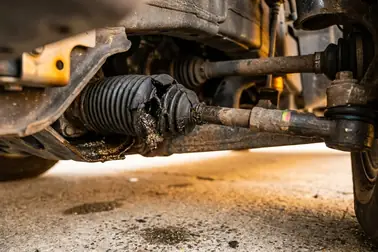

Jednym z najczęstszych powodów przedwczesnego zużycia drążków kierowniczych, obok dziur w jezdni, jest uszkodzony mieszek ochronny przekładni. Jeśli osłona traci szczelność, element ten jest stale narażony na działanie wilgoci oraz zanieczyszczeń. Drobiny piasku wnikające pod smar przegubu kulowego zachowują się jak pasta ścierna, co przyspiesza zużycie struktury metalu podczas pracy układu. Kolejnym czynnikiem negatywnie wpływającym na żywotność podzespołu są uderzenia kołem o krawężnik, które mogą skutkować niewielkim odkształceniem stalowego pręta.

Co dalej, gdy drążek jest zużyty lub wymaga wymiany?

Jeżeli podejrzewasz nadmierne zużycie elementów sterujących, w pierwszej kolejności zidentyfikuj źródło hałasu i sprawdź luzy w układzie kierowniczym z wykorzystaniem stanowiska kontrolnego. Uszkodzony drążek osiowy lub jego luźna końcówka wymagają profesjonalnej wymiany, a ze względu na naruszenie regulacji każda taka naprawa powiązana jest z obowiązkowym sprawdzeniem geometrii zawieszenia.

Objawy i sprawdzenie drążka

Pukanie w podłogę podczas najeżdżania na poprzeczne uskoki, dziwne skrzypienie, a także ogólne pływanie samochodu na prostych odcinkach to wyraźne sygnały ostrzegawcze. Zauważone podczas jazdy zjawiska nie stanowią jednak ostatecznej diagnozy. Aby precyzyjnie potwierdzić usterkę, należy sprawdzić elementy pojazdu przebywającego na podnośniku z użyciem odpowiednich narzędzi badających luzy. Jeśli zmagasz się z niepokojącymi stukami, przeczytaj szczegółowy artykuł opisujący objawy uszkodzonego drążka.

Wymiana, narzędzia i geometria

Bezpieczny demontaż zapieczonego gwintu drążka kierowniczego lub zablokowanej w zwrotnicy końcówki potrafi sprawić problem nawet mechanikowi. Wykorzystuje się do tego długie szczypce samozaciskowe, dedykowane, specjalne narzędzia do drążków kierowniczych ułatwiające dostęp do maglownicy oraz ściągacze sworzni kulowych. Gdy mechanik wykręci starą część, musi założyć nową przestrzegając konkretnych momentów dokręcania. Jeżeli planujesz zrobić to we własnym zakresie, dokładnie przeanalizuj, jak wymienić drążek kierowniczy krok po kroku.

Co najważniejsze, po każdej ingerencji w długość zespołu drążka lub wymianie elementu regulacyjnego układu kierowniczego konieczne jest poddanie pojazdu kontroli zbieżności. Potoczne liczenie zwojów gwintu przy wykręcaniu starej części stanowi jedynie pomocniczą praktykę, by w przybliżeniu ustawić koła do ostrożnego przejazdu na stanowisko pomiarowe. To działanie w żaden sposób nie zastępuje profesjonalnej diagnozy i ustawień geometrii zgodnie z procedurą przewidzianą dla Twojego pojazdu. Brak takiej kalibracji w niedługim czasie prowadzi do znacznego, nierównomiernego zużycia bieżnika opon.

Powiązane elementy kierowania i zawieszenia

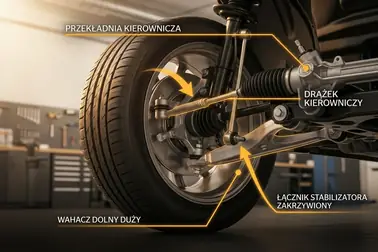

Podczas diagnozowania auta warto wyraźnie rozróżniać zadania podzespołów z dwóch różnych układów pracujących blisko siebie. Przekładnia kierownicza, drążki osiowe, dołączone końcówki czy też pompy to obwód zawiadujący skrętem oraz odciążający ręce kierowcy, jak chociażby mechanizm wspomagania kierownicy. Części zawieszenia z kolei, na przykład wahacze mocowane sworzniami odpowiednio prowadzące koło w trakcie ruchu, czy stabilizator ograniczający przechylanie nadwozia, odgrywają inną, niezależną rolę w bezpieczeństwie jazdy. Luz elementu z układu resorującego wywołuje niekiedy odgłosy do złudzenia przypominające zużyty drążek z maglownicy, co pokazuje dlaczego fachowe sprawdzenie osi przedniej wygrywa z inwestowaniem w usterkę na oślep.

Decydując się na zamówienie części po warsztatowej diagnostyce, ustal, co dokładnie będzie wymagało wymiany: pojedynczy drążek osiowy, zestaw obejmujący nową osłonę i końcówkę, czy może specyficzny drążek poprzeczny. Poszukuj elementów, weryfikując kody w oparciu o 17-znakowy numer VIN, oznaczenia fabryczne (OE) z instrukcji oraz potwierdzone na wymontowanej części parametry gwintu. Pamiętaj, że naprawa ingerująca w strefy regulacyjne obliguje do zaplanowania wizyty na stanowisku zbieżności celem wykonania kalibracji geometrii kół. Poprawne ustawienie zadba o równe i przewidywalne zużywanie się ogumienia w kolejnych sezonach.
