Wspomaganie kierownicy – jak działa i jakie są jego rodzaje?

Wspomaganie kierownicy to mechanizm, który zmniejsza siłę potrzebną do obracania kierownicą. Przekazuje on dodatkowy moment lub siłę bezpośrednio na kolumnę kierowniczą albo przekładnię. Współcześnie stosuje się trzy główne rodzaje tego systemu: hydrauliczny, elektrohydrauliczny oraz w pełni elektryczny. Różnią się one sposobem zasilania, budową i typowymi objawami zużycia.

Choć układ kierowniczy w samochodzie osobowym opiera się na fizycznym, mechanicznym połączeniu między kierownicą a kołami, to właśnie wspomaganie sprawia, że manewrowanie ważącym półtorej tony pojazdem nie wymaga siły atlety. Największą pomoc układ ten zapewnia podczas parkowania oraz powolnej jazdy miejskiej. Z tego poradnika dowiesz się, jak działa ten system, jak rozpoznać jego rodzaj w Twoim aucie i co zrobić, gdy pojawią się pierwsze objawy awarii.

Co to jest wspomaganie kierownicy i za co odpowiada?

Wspomaganie kierownicy dodaje siłę do polecenia wydanego przez kierowcę, zachowując przy tym mechaniczną ciągłość między kierownicą a kołami. Oznacza to, że układ jedynie wspiera proces skręcania, a nie zastępuje go całkowicie. Nawet w przypadku nagłej awarii wspomagania, kierowca w typowym aucie osobowym nadal ma możliwość skręcania, choć wymaga to użycia znacznie większej siły.

Co zmienia wspomaganie podczas prowadzenia?

Opony samochodowe generują bardzo duży opór, gdy muszą obrócić się na asfalcie przy zerowej lub minimalnej prędkości. Sprawne wspomaganie w aucie sprawia, że opór ten jest niemal niewyczuwalny dla kierowcy. Przy wyższych prędkościach, gdy samochód już jedzie, opory skrętu naturalnie maleją. Właśnie dlatego nowoczesne systemy zależne od prędkości celowo zmniejszają siłę wspomagania na autostradzie – dzięki temu zyskujesz lepsze wyczucie drogi i stabilność toru jazdy.

Czego wspomaganie nie zastępuje?

Wspomaganie kierownicze często bywa mylone z samym układem kierowniczym. Przełożenie układu (czyli to, ile razy musisz obrócić kierownicę, aby maksymalnie skręcić koła) wynika z mechanicznej budowy przekładni. Z kolei siła wspomagania określa tylko to, jak lekko obraca się sam wieniec. Jeśli Twoje auto słabo reaguje na ruchy rąk, ściąga na bok albo kierownica nie wraca płynnie do pozycji środkowej po wyjściu z zakrętu, przyczyna często leży poza samym wspomaganiem.

Jak działa układ wspomagania kierownicy krok po kroku?

Układ wspomagania kierownicy działa na zasadzie ciągłego odczytywania intencji kierowcy i natychmiastowego dostarczania odpowiedniej siły do mechanizmu skrętu. Niezależnie od tego, czy auto posiada rozwiązanie hydrauliczne, czy elektryczne, cały proces realizowany jest w czterech powtarzalnych etapach, które trwają ułamki sekund.

Od ruchu kierownicy do rozpoznania polecenia

1. Ruch kierownicy: Zaczynasz obracać koło kierownicy.
2. Pomiar żądania: System wykrywa ten ruch. W tradycyjnych układach hydraulicznych to zawór sterujący otwiera drogę dla cieczy (osobno opisujemy schemat wspomagania elektrohydraulicznego). W systemach elektrycznych to cyfrowy czujnik momentu mierzy, jak mocno i w którą stronę naciskasz na wieniec. Sterownik w ułamku sekundy analizuje te dane, często zestawiając je z aktualną prędkością i kątem wychylenia kół.

Wytworzenie i przekazanie siły pomocniczej

1. Uruchomienie elementu wykonawczego: W hydraulice różnica ciśnień po dwóch stronach tłoka wymusza jego ruch. W systemach elektrycznych sterownik wydaje polecenie silnikowi, regulując jego moment obrotowy.
2. Skręt przekładni: Siła pomocnicza, pochodząca z różnicy ciśnień w układzie hydraulicznym albo z momentu silnika elektrycznego, jest przekazywana na mechanizm kierowniczy — zależnie od konstrukcji przy kolumnie, zębniku lub listwie. Koła zmieniają swój kierunek.

Dlaczego siła wspomagania może zależeć od prędkości?

Tradycyjne pompy mechaniczne zapewniały przepływ płynu, ale ciśnienie rosło adekwatnie do zwiększającego się obciążenia kół. Z kolei to na parkingu wspomaganie kierownicze musi pokonywać największy opór. Nowoczesne systemy z elektronicznym sterowaniem na bieżąco analizują sytuację. Sterownik monitoruje, z jaką prędkością porusza się auto i płynnie modyfikuje siłę.

Przy 10 km/h działanie asystenta jest wyraźne, pozwalając na obrót kołem sterującym bez wysiłku. Przy 120 km/h na autostradzie wsparcie zostaje zmniejszone na podstawie kalibracji przewidzianej przez producenta dla danego pojazdu. Usztywnia to układ i zapobiega gwałtownym zmianom toru jazdy po delikatnym ruchu rąk. Warto zaznaczyć, że ta zmienna asysta to odrębna funkcja, działająca niezależnie od mechanicznego przełożenia zębatek.

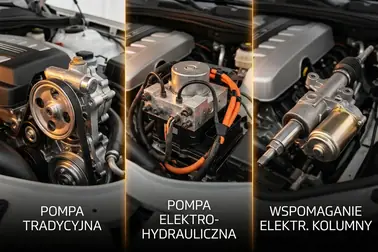

Jakie są rodzaje wspomagania kierownicy?

Podstawowe rodzaje wspomagania kierownicy to system hydrauliczny, elektrohydrauliczny oraz elektryczny (EPS). Różnią się one przede wszystkim sposobem wytwarzania energii potrzebnej do wsparcia kierowcy. Typ napędu wpływa na budowę całego układu, jego obsługę serwisową oraz specyfikę najczęstszych awarii.

Układ hydrauliczny

Klasyczny układ hydrauliczny opiera się na wydajnej pompie na stałe połączonej paskiem osprzętu z silnikiem spalinowym. Ten element na bieżąco tłoczy płyn w bezpiecznym, zamkniętym obiegu. Gdy skręcasz kierownicą, zawór rozdzielczy w samej przekładni kieruje strumień do właściwej komory znajdującej się na siłowniku.

Uznaje się, że taki system należy do bardzo trwałych, pomimo że wymusza stosowanie dodatkowego zbiorniczka, wielu połączeń węży i monitorowania ewentualnych braków cieczy. Warto też nadmienić, że praca takiej pompy dociąża silnik auta w czasie swobodnej jazdy na wprost, co powoduje lekkie straty odczuwanej mocy i zwiększa naturalne zużycie benzyny lub oleju napędowego.

Układ elektrohydrauliczny

Rozwinięciem hydrauliki jest system elektrohydrauliczny. Inżynierowie zdecydowali się zmodyfikować sposób, w jaki zasilano samą pompę. Zamiast paska napędzanego przez silnik spalinowy pompę porusza tu pracujący niezależnie, zintegrowany z nią napęd elektryczny. Dzięki temu pompa nie musi pracować na pełnych obrotach, gdy jedziesz prosto. Choć zyskujemy tu na efektywności paliwowej, pod maską nadal znajduje się płyn, zbiornik i przewody ciśnieniowe, które mogą ulec rozszczelnieniu. Rozbudowana elektronika sprawia również, że ten typ wymaga komputerowej diagnostyki układu zasilania.

Układ elektryczny

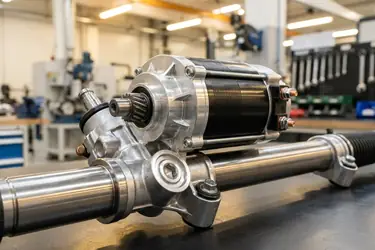

Obecnie dominującym rozwiązaniem w branży jest w pełni elektryczny układ, dlatego warto wiedzieć, jak działa wspomaganie EPS (ang. Electric Power Steering). W rozwiązaniu tym całkowicie zrezygnowano z obiegu hydraulicznego. Pod maską nie znajduje się pompa, zbiornik ani ciecz robocza.

Moment obrotowy wytwarza wyłącznie silnik elektryczny umieszczony przy kolumnie kierowniczej, na wałku zębnika lub bezpośrednio na listwie przekładni. Działanie całego mechanizmu opiera się na odczytach z czujników i szybkiej analizie modułu sterującego. Jest to rozwiązanie bezobsługowe w kontekście uzupełniania płynów, jednak wykazuje znaczną wrażliwość na spadki napięcia zasilania w pojeździe.

Z jakich elementów składa się wspomaganie kierownicze?

Każdy układ wspomagania kierownicy musi składać się z trzech sekcji funkcjonalnych: elementu rozpoznającego żądanie, mechanizmu sterującego pomocą oraz części przekazującej ruch bezpośrednio do kół. Poszczególne podzespoły zależą całkowicie od wybranego przez producenta auta rodzaju napędu.

Elementy wytwarzające siłę pomocniczą

Aby wspomaganie w ogóle mogło zadziałać, potrzebne jest niezawodne źródło energii. W systemach hydraulicznych głównym źródłem przepływu jest pompa wspomagania kierownicy (mechaniczna lub elektryczna), która przetłacza płyn do tłoka umieszczonego najczęściej bezpośrednio na maglownicy. W układach nowszego typu siłę wytwarza szczotkowy lub bezszczotkowy silnik elektryczny współpracujący z wewnętrzną przekładnią redukcyjną, która płynnie dozuje moment obrotowy tam, gdzie jest potrzebny.

Elementy sterujące i kontrolne

Mózgiem wspomagania kierowniczego jest jego układ sterowania. Zwykła hydraulika polega na zaworach suwakowych. Kiedy obracasz kierownicą, przesuwasz wewnątrz element rozdzielczy, otwierając odpowiednią drogę dla przepływu płynu. Systemy elektryczne mają z kolei zaawansowane czujniki momentu i kąta obrotu, z których sygnał trafia do komputerowego modułu sterującego. Błędy zapisane w pamięci sterownika pomagają nakierować mechanika na obwód zasilania lub warunek brzegowy, w którym wykryto anomalię, co stanowi punkt wyjścia do prawidłowej diagnostyki.

Elementy wspólne z układem kierowniczym

Warto pamiętać, że wspomaganie musi mieć fizycznie czym poruszać. Wałek kierownicy łączy się z przekładnią (maglownicą). Sama przekładnia i drążki kierownicze zamieniają ruch obrotowy zębników na poziome przesuwanie drążków, popychających ostatecznie zwrotnice kół. Jeśli na tych połączeniach powstanie mechaniczny luz lub końcówki drążków ulegną wybiciu, wymiana części samego wspomagania nie przyniesie efektów, ponieważ trzeba zająć się właściwym układem mechanicznym.

Jak rozpoznać rodzaj wspomagania w swoim aucie?

Rodzaj wspomagania w Twoim aucie można zidentyfikować po obecności (lub braku) wybranych elementów pod maską oraz na podstawie oficjalnej dokumentacji pojazdu. Szybkie sprawdzenie pozwoli Ci uniknąć błędu szukania zbiornika płynu w samochodzie z nowoczesnym, w pełni elektrycznym systemem.

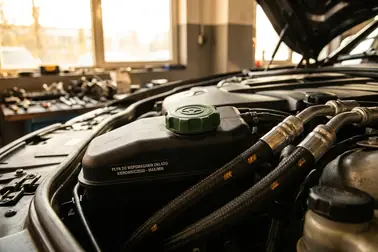

Co można sprawdzić pod maską?

• Poszukaj zbiorniczka wyrównawczego: Mały zbiornik (często z zielonym lub czerwonym korkiem i piktogramem kierownicy) połączony grubymi, gumowymi wężami oznacza, że Twoje wspomaganie w aucie wykorzystuje płyn. Wskazuje to na układ hydrauliczny lub elektrohydrauliczny.
• Prześledź drogę pasków: Jeśli widzisz pompę napędzaną z głównego paska klinowego/wielorowkowego, masz klasyczną hydraulikę. Brak paska na pompie i grube wiązki kabli zasilających oznaczają układ elektrohydrauliczny.
• Brak osprzętu hydraulicznego: Jeżeli wokół silnika nie widzisz żadnych zbiorników, węży ciśnieniowych, a z maglownicy wychodzą tylko wiązki elektryczne, Twój pojazd posiada najprawdopodobniej system EPS.

Jak potwierdzić system bez demontażu?

Zanim zaczniesz wyciągać wnioski po pobieżnych oględzinach, sprawdź instrukcję obsługi swojego pojazdu. Jeśli w spisie treści nie ma procedury dolewki płynu do wspomagania, a opis kontrolek obejmuje tylko usterki elektroniczne (żółta lub czerwona kierownica), jest to silna przesłanka za układem elektrycznym. Wątpliwości rozwiewa dekodowanie fabrycznego numeru VIN. Sprawdzając specyfikację, zauważysz, że ten sam model w zależności od rocznika, a niekiedy od wersji silnikowej, bywał wyposażany w zupełnie inne rozwiązania wspomagania.

Jakie objawy mogą wskazywać na problem ze wspomaganiem?

Nagła utrata siły wspomagania, podejrzane hałasy podczas manewrowania na parkingu oraz nowe kontrolki na zegarach to wyraźne sygnały problemów ze wspomaganiem kierownicy. Nie odkładaj reakcji na zauważone odstępstwa na później. Miej świadomość, że zauważony objaw to dopiero punkt wyjścia do diagnozy.

Ciężka kierownica i nagły brak pomocy

Nagły zanik wspomagania kierownicy jest stresujący, ale rzadko skutkuje całkowitą niemożnością skrętu kół. Kierownica zrobi się po prostu bardzo „ciężka”, szczególnie gdy stoisz w miejscu. Powodem usterki może być zerwany pasek pompy, duży ubytek płynu wywołany pęknięciem przewodu lub odcięcie zasilania dla układu elektrycznego, sprowokowane przez niesprawny bezpiecznik bądź przekaźnik. Oprócz wymienionych czynników, ciężka praca kierownicy wynika też niekiedy ze zbyt niskiego ciśnienia w oponach przednich, dlatego jego pomiar traktuje się jako podstawowy, wstępny etap diagnostyki.

Hałas, pulsowanie i nierówna praca

W systemach hydraulicznych charakterystyczne, głośne „wycie” przy skrętach jest objawem wymagającym kontroli. Może wynikać z niskiego poziomu płynu, napowietrzenia, ograniczenia przepływu albo zużycia pompy; sam dźwięk nie rozstrzyga źródła. Z kolei pulsowanie na wieńcu i chrobotanie może pochodzić ze zużytych przegubów układu napędowego, łożysk kolumny MacPhersona czy wyrobionych łożysk samej listwy kierowniczej, a nie bezpośrednio z podzespołów wspomagających.

Kontrolka i problemy z zasilaniem elektrycznym

Czerwona lub żółta ikonka kierownicy (często z wykrzyknikiem) to sygnał, przy którym konieczna jest diagnostyka usterek wspomagania elektrycznego. Znaczenie kontrolki i przewidzianą procedurę naprawczą warto zawsze sprawdzić w instrukcji danego modelu, gdyż symbole bywają odmienne w zależności od marki. Sam system EPS jest niezwykle wrażliwy na wszelkie spadki napięcia w sieci pojazdu. Stary akumulator lub ledwie działający alternator mogą wywołać wyłączenie układu wspomagania w ramach ochrony sterownika przed niskim prądem. Dlatego pierwszą czynnością przy tego typu objawach nie jest demontaż silnika, a sprawdzenie błędów komputerowych i ładowania.

Jak dbać o wspomaganie i kiedy potrzebny jest warsztat?

Dbanie o układ kierowniczy polega na uważnej weryfikacji elementów eksploatacyjnych, co skutecznie chroni części układu przed przedwczesnym zużyciem. Właściwa profilaktyka potrafi zapobiec nagłym awariom, choć musisz pamiętać, że wystąpienie zauważalnych, znacznych oporów albo ostrzeżeń zgłaszanych przez komputer to moment, kiedy wizyta w warsztacie staje się niezbędna. Same procedury obsługowe zawsze zależą od tego, czy serwisujesz wóz wyposażony w sieć przewodów hydraulicznych, czy ten z instalacją w pełni elektryczną.

Obsługa układu z płynem

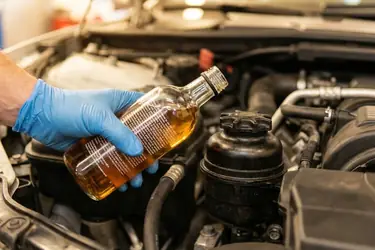

Sercem układów klasycznych jest olej hydrauliczny pracujący w obwodzie zamkniętym. Z czasem zbiera on drobne opiłki i opiera się wysokim temperaturom, przez co traci właściwości smarne. Wybierając płyn, zwróć uwagę, by na pojemniku widniała dokładna norma producencka dla Twojego auta. Zwykłe dopasowanie koloru (np. zielonego czy czerwonego) nie gwarantuje wcale, że to poprawny dobór płynu do wspomagania. Pamiętaj też, że częste dolewki niczego nie naprawiają, a wskaźnik poziomu zawsze powinieneś odczytywać z uwzględnieniem znaków MIN/MAX i zalecanej w instrukcji temperatury roboczej. Jeśli poziom systematycznie spada, świadczy to o nieszczelności, którą trzeba fizycznie zlikwidować, wymieniając węże, opaski zaciskowe albo uszczelnienia na samej maglownicy.

Obsługa układu elektrycznego

Dbanie o elektryczne wspomaganie w aucie sprowadza się do rygorystycznego utrzymywania poprawnego napięcia w instalacji. Układ ten, ze względu na duży pobór prądu przez silnik EPS, szybko reaguje na zużyty akumulator, zasiarczone kable masowe nadwozia lub niesprawny alternator. Wszelka ingerencja diagnostyczna w warsztacie rozpoczyna się od odczytania zapamiętanych błędów oraz testów ciągłości instalacji multimetrem. Po pomyślnie wykonanej naprawie specjaliści wykonują kalibrację czujnika kąta skrętu tylko w sytuacji, gdy wymaga tego zakres poczynionych prac lub bezpośrednia instrukcja serwisowa danej marki.

Kiedy przerwać jazdę?

Dalsze prowadzenie pojazdu należy natychmiast przerwać w momencie, gdy wieniec mechanicznie zatnie się w jednej, stałej pozycji uniemożliwiając obrót. Konieczność wezwania lawety zachodzi także przy nagłym i całkowitym zaniku asysty podczas szybszego manewru, pojawieniu się na parkingu wyraźnej plamy płynu, a także wtedy, gdy w aucie wyczujesz zapach spalonej elektroniki. Wskazaniem do zjechania na pobocze w nowoczesnych konstrukcjach jest również zaświecenie się na zegarach czerwonej kontrolki w kształcie kierownicy lub wyświetlenie komunikatu, dla których procedurę natychmiastowego zatrzymania przewiduje instrukcja danego pojazdu.

Podsumowując, ścieżka działania przy problemach ze wspomaganiem zawsze jest taka sama. W pierwszej kolejności ustal rodzaj zamontowanego układu (sprawdź obecność zbiorniczka, paska przy pompie lub odkoduj VIN). Następnie zawęź obszar potencjalnej usterki za pomocą tabeli objawów i udaj się w kierunku wycieków hydraulicznych, spadków napięcia elektrycznego lub fizycznego uszkodzenia drążków układu kierowniczego. Niezależnie od wyniku diagnozy, naprawę powierz specjalistom.
