Przeguby i wał napędowy – budowa i działanie

Przeguby i wał napędowy to elementy, o których kierowca przypomina sobie dopiero przy stukaniu na skręcie albo wibracjach przy prędkości. Poniżej tłumaczymy, jak przenoszą moment przy pracującym zawieszeniu, czym różnią się przeguby homokinetyczne od krzyżaków, jakie objawy zwiastują zużycie i co realnie oznacza naprawa.

Do czego służy przegub i wał napędowy?

Przeguby i wał napędowy przekazują moment obrotowy między elementami, których położenie i wzajemny kąt ulegają ciągłym zmianom. Przegub to mechanizm kompensujący ruch pracującego zawieszenia oraz skręt kół kierowanych. Z kolei wał napędowy to sztywny element przenoszący moc na większą odległość, łączący oddalone od siebie podzespoły w autach z napędem na tył lub cztery koła.

Zrozumienie budowy tych części ułatwia szybką lokalizację niepokojących dźwięków pod podwoziem. Układ napędowy przyjmuje różne formy w zależności od modelu auta. Z tego powodu dany objaw nierzadko wymaga kontroli kilku współpracujących elementów. Półoś łączy przekładnię z kołem, przegub płynnie przenosi moment mimo zmiany kątów, a wał dostarcza moc do odległej osi.

Jak wygląda budowa przegubu homokinetycznego?

Przegub homokinetyczny przekazuje napęd bez cyklicznych zmian prędkości kątowej na wyjściu, pracując płynnie nawet pod dużym kątem skrętu osi. Typowy kulowy przegub zewnętrzny składa się z bieżni zewnętrznej, wewnętrznej gwiazdy, stalowych kulek, koszyka ustalającego oraz wielowypustów służących do połączenia z piastą i półosią. Całość jest zamknięta elastyczną osłoną, która zatrzymuje specjalistyczny smar i chroni delikatne elementy przed wodą oraz brudem.

Jak kulki i bieżnie utrzymują równą prędkość obrotową?

Sekret płynnej pracy leży w precyzyjnym prowadzeniu elementów tocznych. Kulki pracują w specjalnie wyprofilowanych parach rowków – zarówno w bieżni wewnętrznej, jak i zewnętrznej. Koszyk utrzymuje kulki w płaszczyźnie dzielącej kąt wychylenia na połowę, co zapewnia idealnie równomierne przekazywanie ruchu obrotowego. To właśnie te duże dopuszczalne kąty pracy sprawiają, że przeguby kulowe montuje się tuż przy kołach kierowanych, gdzie zawieszenie i układ kierowniczy wymagają największej elastyczności.

Jaką funkcję pełnią osłona i smar?

Mechanizm przegubu pracuje pod dużym obciążeniem, dlatego wymaga starannego smarowania. Właściwy smar, dobrany rygorystycznie do konkretnego typu przegubu i specyfikacji przewidzianej przez producenta, tworzy trwały film ograniczający tarcie współpracujących ze sobą bieżni.

Gumowa lub termoplastyczna osłona skutecznie utrzymuje ten smar na swoim miejscu. Jeśli ulegnie uszkodzeniu lub opaska mocująca się poluzuje, środek smarny zostanie odwirowany na zewnątrz. Ślady smaru na wewnętrznej stronie felgi lub w nadkolu to częsty sygnał awarii. Brak warstwy ochronnej i wnikający piasek bardzo szybko niszczą precyzyjne powierzchnie nośne.

Przegub wewnętrzny a zewnętrzny: gdzie są i czym się różnią?

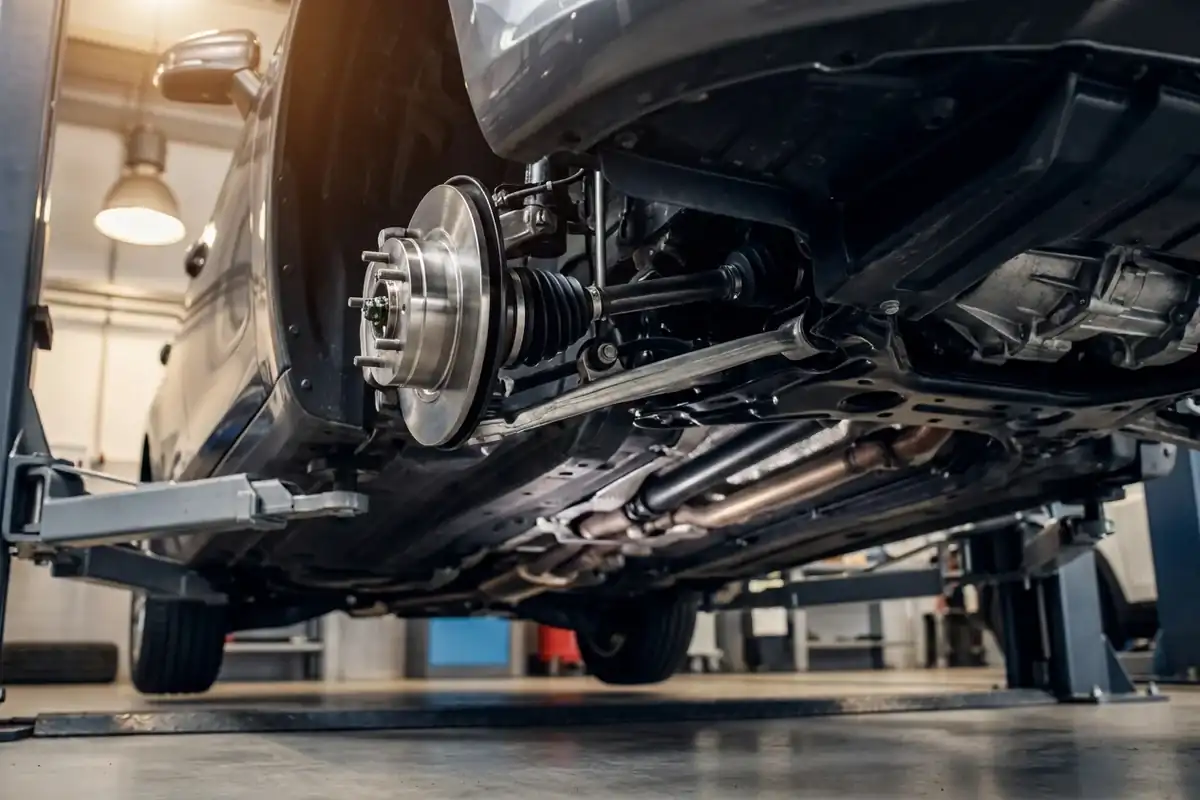

Przegub wewnętrzny znajduje się tuż przy wyjściu ze skrzyni biegów lub przekładni głównej, natomiast przegub zewnętrzny zamocowany jest bezpośrednio przy piaście napędzanego koła. Różnią się przede wszystkim zadaniami: wewnętrzny kompensuje wzdłużną zmianę długości osi na wybojach i pracuje pod mniejszym kątem, podczas gdy zewnętrzny musi przenosić moment obrotowy przy maksymalnie skręconych kołach.

Gdzie znajduje się przegub wewnętrzny?

Element ten łączy oś napędową z mechanizmem różnicowym lub skrzynią, leżąc dużo bliżej podłużnej osi samochodu. Kiedy koło najeżdża na nierówność, odległość między skrzynią a pracującą w pionie piastą na bieżąco ulega zmianie.

Z tego powodu przegub wewnętrzny nierzadko wykorzystuje konstrukcję trójramienną, potocznie zwaną tripode. Pozwala to na osiowy przesuw pracującego mechanizmu. Dzięki temu element skutecznie kompensuje ciągłą pracę wahaczy oraz ugięcie amortyzatorów.

Jak odróżnić przegub wewnętrzny od zewnętrznego?

Rozróżnienie ich nie jest trudne wizualnie, ale znacznie ważniejsze jest rozróżnienie objawów ich zużycia. Jeśli usłyszysz powtarzalne klikanie, które nasila się głównie przy przyspieszaniu na mocno skręconych kołach, problem nierzadko dotyczy strony zewnętrznej. Taka diagnoza wymaga jednak bezpośredniego potwierdzenia podczas oględzin w warsztacie. Z kolei jeśli auto wpada w drgania podczas silnego przyspieszania na wprost, a wibracje ustępują po odpuszczeniu gazu, uwaga mechanika skupi się na przegubie wewnętrznym.

Jak zbudowany jest wał napędowy i gdzie stosuje się sprzęgło Cardana?

Typowy wał napędowy składa się z cienkościennej rury, wielowypustowego połączenia przesuwnego, przegubów krzyżakowych (sprzęgieł Cardana) oraz zewnętrznych kołnierzy mocujących, a wersje dwuczęściowe dodatkowo podparte są łożyskiem mocowanym do podwozia. Z kolei sprzęgło Cardana to przegub krzyżakowy, który łączy wały ułożone względem siebie pod kątem. Powszechnie spotkasz je w pojazdach z napędem RWD (na tył), 4WD oraz AWD, gdzie zachodzi potrzeba przeniesienia mocy wzdłuż całego pojazdu.

Z jakich części składa się wał napędowy?

Główny element wału stanowi długa, cienkościenna rura zapewniająca odpowiednią sztywność skrętną. Na jej końcach osadzone są kołnierze przykręcane do współpracujących podzespołów. Ze względu na ciągłe uginanie się zawieszenia w czasie jazdy, wał nieznacznie zmienia swoją długość za sprawą specjalnego połączenia z wielowypustem.

Aby obracający się szybko element nie generował wibracji, producent montuje na nim odpowiednie ciężarki korekcyjne. Wał odbiera napęd z przodu i prowadzi go wzdłuż pojazdu. Ostateczny podział przekazywanego momentu obrotowego na koła wykonuje działający mechanizm różnicowy zamknięty wewnątrz obudowy osi.

Jak działa sprzęgło Cardana?

Konstrukcja krzyżaka opiera się na czterech wyprofilowanych czopach osadzonych w łożyskach igiełkowych wewnątrz metalowych widełek. Problem w tym, że pojedynczy wygięty przegub Cardana zmusza wał wyjściowy do cyklicznego zwalniania i przyspieszania. W prostym wale stosuje się dwa przeguby prawidłowo zgrane fazowo, a ich kąty pracy powinny być równe i przeciwnie skierowane. Dopiero spełnienie obu warunków pozwala kompensować cykliczną nierównomierność prędkości. Rola wału i krzyżaków staje się kluczowa, gdy napęd płynie do obu osi, a skrzynia rozdzielcza i reduktor decydują o rozdziale mocy, co często współgra też przez odpowiednią budowę mostu napędowego.

Dlaczego fazowanie i wyważenie wału są ważne?

Fazowanie polega na fabrycznie określonym ustawieniu widełek na obu końcach wału. W układzie dwukrzyżakowym niwelowanie nierównomierności wymaga także równych, przeciwnie skierowanych kątów pracy obu przegubów. Błędne złożenie dwóch połówek wielowypustu powoduje, że nierównomierności zaczynają się sumować zamiast znosić, generując silne drgania. Z tego powodu nie wolno samodzielnie spawać elementów ani zmieniać ustawienia wyważonego zespołu, w przeciwieństwie do kompaktowych rozwiązań takich jak sprzęgło Haldex i wiskotyczne, które działają w zamkniętej obudowie bliżej tylnej osi.

Jakie objawy daje uszkodzony przegub lub wał napędowy?

Rytmiczne klikanie narastające podczas przyspieszania na skręconych kołach to klasyczny objaw zużytego przegubu zewnętrznego, natomiast drgania nadwozia pojawiające się pod dużym obciążeniem sugerują problemy z przegubem wewnętrznym. Jeśli chodzi o wał napędowy, awarie objawiają się najczęściej uciążliwymi wibracjami rosnącymi wraz ze zmianą prędkości oraz pojedynczym, głuchym stukiem przy gwałtownym ruszaniu z miejsca. Ignorowanie tych sygnałów może doprowadzić do całkowitego rozłączenia układu napędowego i unieruchomienia auta.

Które odgłosy wskazują na przegub zewnętrzny, a które na wał?

Aby skutecznie zawęzić diagnozę, trzeba obserwować warunki występowania dźwięków. Jeżeli powtarzalne klikanie wiąże się ze skrętem kierownicy i wciśnięciem gazu, objaw ten częściej wskazuje na zużyty przegub półosi przy kole. Jeżeli natomiast auto jedzie prosto, a wrzucenie biegu kończy się uderzeniem z okolic podłogi, kieruje to podejrzenia na wyrobione łożyska igiełkowe krzyżaka, luz na wielowypuście albo usterkę podpory wału. Ewentualne domysły zza kierownicy wymagają zawsze ostatecznego potwierdzenia z poziomu podnośnika u mechanika.

Co można sprawdzić przed wizytą w warsztacie?

Możesz wizualnie ocenić stan osłon gumowych przegubów bez specjalistycznych narzędzi. Jeśli opaski są na swoim miejscu, a guma nie ma śladów pęknięć, zanieczyszczeń i wyrzuconego smaru, stan zewnętrzny jest poprawny. Pamiętaj jednak, że czysta osłona nie wyklucza wytarcia elementów we wnętrzu. Wszelkie obserwacje dotyczące pory i warunków, w których pojawia się hałas, znacznie przyspieszą trafniejszą diagnozę przez mechanika.

Jak przebiega wymiana krzyżaków wału napędowego?

Wymiana zaczyna się od precyzyjnego oznaczenia wzajemnego położenia kołnierzy i rur wału, aby zachować fabryczne fazowanie elementów. Następnie mechanik zdejmuje zabezpieczenia i ostrożnie wyprasowuje miseczki ze starymi łożyskami igiełkowymi. Kluczowe jest wprasowanie nowych miseczek idealnie w osi, dbając o to, by żadna igła łożyskowa nie przewróciła się wewnątrz gniazda. Jeśli wał ma konstrukcję zaprasowywaną (nierozbieralną), najczęściej kieruje się go do zakładu regeneracyjnego na profesjonalną naprawę i wymianę całego węzła.

Co trzeba oznaczyć przed demontażem wału?

Wyważenie wału stanowi jedną, całościową układankę. Znaki montażowe stawia się przed odkręceniem pierwszych śrub, punktując ułożenie wału wobec przekładni i mostu napędowego, a przede wszystkim oznaczając względem siebie wszystkie rozłączane połówki w okolicach podpory. Sama rura potrafi być ciężka, dlatego należy ją mocno podeprzeć przed poluzowaniem śrub, co uchroni wielowypust przesuwny przed wykrzywieniem pod ciężarem opadającej konstrukcji.

Jak wymienić krzyżak bez uszkodzenia łożysk?

Wykorzystywanie młotka do wbijania nowych miseczek to błąd, który odkształca delikatne widełki. Demontaż i montaż wykonuje się przy użyciu prasy lub specjalistycznych ściągaczy gwintowych wciskających miseczki dokładnie w jednej linii osi. Mechanik wpycha miseczkę tuż pod zapięcie segera, zważając przy tym, by żadna mikroskopijna rolka łożyska igiełkowego nie zsunęła się na dno. Po montażu sprawdza on płynny ruch krzyżaka w obu płaszczyznach, upewniając się, że nie wyczuwa luzu, zacięć ani nadmiernego oporu. Podczas ponownego montażu wału do pojazdu kluczowe staje się użycie odpowiednich momentów dokręcania kołnierzy, elementów jednorazowych oraz zabezpieczenia gwintu zgodnie z dokumentacją serwisową danego modelu.

Kiedy potrzebna jest regeneracja i wyważenie wału?

Nie każdy wał ma krzyżaki przewidziane do wymiany oddzielnie. Konstrukcje zaprasowywane najczęściej podlegają całościowej regeneracji w specjalistycznym warsztacie wyposażonym w park maszynowy. Samodzielna wymiana zaklepanych łączników bywa ryzykowna ze względu na dużą trudność poprawnego ustawienia miseczek.

Proces naprawy obejmuje weryfikację bicia samej rury oraz stopnia zużycia połączeń przesuwnych. Ostatnim etapem jest z kolei precyzyjne wyważenie zmontowanego zespołu wirującego. Działanie to skutecznie zapobiega przenoszeniu niepożądanych drgań na karoserię pojazdu.

Uporządkujmy proces diagnostyki usterek. Rytmiczne klikanie odczuwalne w zakręcie kieruje podejrzenia na zewnętrzne przeguby kół. Wibracje pojazdu pod obciążeniem częściej wskazują na zużycie przegubu wewnętrznego. Z kolei silne pukanie przy przyspieszaniu i drgania przy stałych prędkościach to powód do sprawdzenia samego wału napędowego. Każdą usterkę zdiagnozowaną uchem warto potwierdzić oględzinami w serwisie. Nowa osłona gumowa sprawdza się tylko w sytuacjach, gdy mechanik odpowiednio wcześnie wykluczył zużycie bieżni i elementów tocznych przegubu oraz silne zanieczyszczenie jego wnętrza piaskiem. Prace nad rozklekotanym wałem powierzaj specjalistom dysponującym fachowymi maszynami, którzy ocenią wyważenie pracującej konstrukcji po złożeniu.
