Tłoczek hamulcowy: budowa, dobór i typowe usterki

Tłoczek hamulcowy pod wpływem ciśnienia płynu wysuwa się z cylindra zacisku i dociska klocek do tarczy. Korozja, uszkodzenie powierzchni lub uszczelnień może powodować wyciek, blokowanie koła i nierównomierne zużycie klocków. Aby prawidłowo dobrać nową część, należy sprawdzić numer OE konkretnego zacisku w Twoim aucie, a nie tylko markę i model pojazdu.

Jako niezwykle precyzyjny element układu, tłoczek musi poruszać się w cylindrze gładko i bez większych oporów. Kiedy zaczyna pracować z trudem, wpływa to bezpośrednio na siłę hamowania i zdolność swobodnego toczenia się koła. Pamiętaj jednak, że podobne objawy mogą generować uszkodzone prowadnice, stary przewód elastyczny lub zatarty mechanizm hamulca postojowego. Zanim zamówisz nowe części, Twoje auto wymaga rzetelnej diagnostyki.

Tłoczek hamulcowy: co to jest i jak działa?

Tłoczek hamulcowy to ruchomy element wewnątrz zacisku, który pod wpływem ciśnienia płynu hamulcowego wysuwa się na zewnątrz, dociskając klocki do tarczy. Siła tego docisku rośnie proporcjonalnie do ciśnienia w układzie oraz wielkości samego tłoczka. Kiedy zdejmujesz nogę z pedału hamulca, specjalny pierścień uszczelniający minimalnie się odkształca, wciągając tłoczek z powrotem. Dzięki temu klocki delikatnie odsuwają się od tarczy, a koło może obracać się swobodnie.

Jak ciśnienie płynu zamienia się w docisk klocka?

Zasada działania opiera się na podstawowych prawach fizyki hydraulicznej. Płyn wtłaczany do cylindra naciska na dno tłoczka. Tłoczek wysuwając się, napiera na wewnętrzny klocek roboczy. Jeśli w Twoim aucie pracuje zacisk pływający, siła reakcji przesuwa cały korpus zacisku po prowadnicach, co powoduje dociśnięcie również zewnętrznego klocka. Aby dogłębnie zrozumieć ten proces, warto poznać całą budowę i działanie zacisku.

Zależność tę opisuje wzór fizyczny F = p × A, gdzie F to siła docisku, p oznacza ciśnienie płynu, a A to pole powierzchni dna tłoczka. Im większa średnica tłoczka, tym większa jest powierzchnia, na którą działa płyn. Wynika z tego prosta zasada: większy element generuje mocniejszy docisk. Z tego powodu nie wolno dobierać tłoczków na podstawie jedynie zbliżonych wymiarów, ponieważ inna średnica od razu zmieni balans sił hamowania na danej osi.

Z czego składa się gniazdo tłoczka?

Sam tłoczek to tylko jeden z elementów układu wykonawczego. Współpracuje on ściśle z kilkoma detalami umieszczonymi w korpusie zacisku:

• Cylinder: precyzyjnie obrobiony otwór, w którym porusza się tłoczek.
• Pierścień uszczelniający (uszczelka robocza): osadzony w specjalnym rowku wewnątrz cylindra detal. Zatrzymuje płyn pod ciśnieniem i odpowiada za powrotne cofanie tłoczka.
• Osłona przeciwpyłowa: zewnętrzna, gumowa harmonijka lub manszeta. Jej zadaniem jest odcięcie dostępu wody, soli i drobin piasku do wypolerowanej powierzchni pracującej.

Uszkodzenie któregokolwiek z tych elementów, zwłaszcza osłony, szybko prowadzi do awarii całego podzespołu.

Jak jest zbudowany tłoczek hamulcowy i czym różnią się jego rodzaje?

Budowa tłoczka hamulcowego zależy od miejsca jego montażu (oś przednia lub tylna) oraz konstrukcji całego zacisku, a najczęściej wykonuje się go ze stali, aluminium lub kompozytów fenolowych. Poszczególne rodzaje różnią się nie tylko materiałem, ale także kształtem dna, specyficznymi wyżłobieniami oraz sposobem łączenia z mechanizmem postojowym.

Stal, aluminium i kompozyt: co zmienia materiał?

Producenci układów hamulcowych dobierają materiał do wagi auta, zakładanych temperatur i konstrukcji cylindra. W samochodach osobowych spotkasz trzy główne typy:

• Tłoczki stalowe: powlekane warstwą ochronną (na przykład chromowane). Są bardzo wytrzymałe mechanicznie, jednak uszkodzenie powłoki szybko skutkuje głęboką korozją.
• Tłoczki aluminiowe: lżejsze i odporne na rdzę, ale wrażliwsze na zarysowania i utlenianie powierzchniowe. Wymagają precyzyjnie dobranych uszczelnień i smarów montażowych.
• Tłoczki kompozytowe (fenolowe): wykonane z twardego tworzywa sztucznego. Ich główną zaletą jest słabe przewodnictwo cieplne, co chroni płyn hamulcowy przed zagotowaniem. Z wiekiem mogą pęcznieć, klinując się w cylindrze, a przy niefachowym demontażu łatwo pękają.

Materiał, z jakiego wykonano fabryczny element, jest częścią specyfikacji zacisku. Zmiana kompozytu na stal bez zgody producenta układu może zmienić rozkład temperatur.

Tłoczek przedni a tylny z hamulcem postojowym

Oś, na której pracuje zacisk, diametralnie zmienia budowę tłoczka. W wielu typowych konstrukcjach hamulców przednich pracują proste tłoczki, które przesuwają się liniowo w przód i w tył. Ich cofanie często wymaga jedynie użycia odpowiedniego docisku, choć zawsze warto zweryfikować to z dokumentacją serwisową konkretnego modelu pojazdu.

Sytuacja komplikuje się na osi tylnej. Jeśli zacisk jest połączony z mechanicznym hamulcem postojowym, wewnątrz tłoczka znajduje się gwintowany trzpień. Cofnięcie takiego elementu wymaga jednoczesnego wciskania i obracania, co wymusza stosowanie dedykowanych narzędzi do cofania tłoczków. Dno takiego tłoczka często posiada wycięcia dopasowane do wypustek na klocku hamulcowym.

Jak rozpoznać uszkodzony lub zapieczony tłoczek hamulcowy?

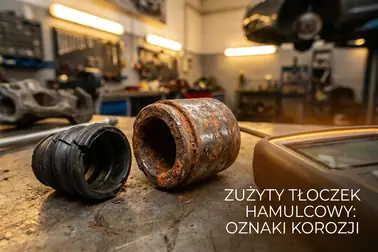

Uszkodzony tłoczek hamulcowy najczęściej objawia się wyraźnie wyższą temperaturą jednego koła po jeździe, wyczuwalnym zapachem przegrzanych okładzin lub ściąganiem samochodu w jedną stronę podczas jazdy. Jeżeli dodatkowo zauważysz mokre plamy wokół gumowej osłony na zacisku, oznacza to nieszczelność i wyciek płynu hamulcowego, co wymaga natychmiastowej interwencji.

Objawy podczas jazdy i oględzin

Gdy tłoczek pokryje się korozją lub brudem, traci zdolność płynnego wsuwania się w cylinder. Po puszczeniu pedału, klocek nadal pozostaje dociśnięty do tarczy. Skutkuje to stałym, wyczuwalnym oporem toczenia. Tarcie generuje dużą ilość ciepła, która może doprowadzić do zeszklenia klocków, skrzywienia tarczy, a nawet wytopienia smaru z łożyska piasty.

Miękki lub wpadający w podłogę pedał wskazuje na problem hydrauliczny. Natychmiast przerwij jazdę i przejdź do poradnika o miękkim i wpadającym pedale; przy widocznym ubytku sprawdź też stronę o wycieku płynu hamulcowego.

Objaw, przyczyna i następny krok diagnostyczny

Gorące koło i zapach spalenizny nie są wyłączną winą tłoczka. Podobne dolegliwości wywołują zapieczone na sztywno prowadnice zacisku, zablokowana linka ręcznego albo uszkodzony przewód hydrauliczny. Zanim mechanik wyda wyrok na zacisk, powinien odrębnie sprawdzić te elementy. Ciekawym przypadkiem jest sytuacja, gdy zablokowane koło zwalnia dopiero w momencie poluzowania śruby odpowietrznika. Oznacza to, że opór nie pochodzi od rdzy, lecz układ utrzymuje wewnątrz ciśnienie. W takiej sytuacji głównym podejrzanym staje się elastyczny przewód hamulcowy, który uległ spuchnięciu od wewnątrz.

Jak dobrać właściwy tłoczek hamulcowy?

Właściwy tłoczek hamulcowy dobiera się na podstawie numeru OE zacisku, numeru VIN pojazdu lub bezpośredniego odczytu oznaczeń z korpusu hamulca. Średnica i wysokość części zamiennej muszą być w pełni zgodne z oryginałem. Pełna weryfikacja obejmuje również zgodność materiału tłoczka, dopasowanie do mechanizmu hamulca postojowego oraz kompatybilność z konkretnym zestawem uszczelnień i profilem osłony przeciwpyłowej.

Dlaczego marka, model i rocznik mogą nie wystarczyć?

Producenci samochodów często stosowali kilka różnych systemów hamulcowych (np. Bosch, ATE, TRW, Lucas) w jednym modelu, a nawet w tym samym roczniku produkcyjnym. Zmiana wersji silnikowej czy pakietu wyposażenia często oznacza większą średnicę tarczy, a w konsekwencji większy i inaczej wyprofilowany zacisk.

Jakie parametry porównać przed zakupem?

Mając wyjęty stary element, możesz potwierdzić jego wymiary z danymi w karcie produktu. Błędny pomiar to najczęstszy powód frustracji mechaników. Zwróć uwagę na te parametry:

1. Średnica: mierz ją wyłącznie suwmiarką na gładkiej, walcowej powierzchni współpracującej z uszczelką, omijając kołnierze i skorodowane krawędzie.
2. Wysokość całkowita: od płaskiego dna do samej góry elementu stykającego się z klockiem.
3. Kształt i profil dna: głębokość wyżłobień pod mechanizm hamulca ręcznego oraz ewentualne wypustki ustalające pozycję klocka.
4. Rowek osłony: szerokość i głębokość nacięcia, w którym zatrzaskuje się gumowa manszeta pyłowa. Nawet niewielka różnica wymiarowa uniemożliwi prawidłowe osadzenie manszety, co pozbawi tłoczek szczelnej ochrony przed zabrudzeniami.

Jak wyjmuje się tłoczek z zacisku?

Wyjęcie tłoczka oznacza otwarcie układu hydraulicznego, czyli pracę dla warsztatu. Zacisk trzeba zdjąć, tłoczek wypchnąć w kontrolowany sposób, wymienić uszczelnienia, a po złożeniu uzupełnić płyn, odpowietrzyć hamulce i sprawdzić szczelność pod obciążeniem. Pełną procedurę opisujemy w poradniku o tym, jak przebiega regeneracja zacisku hamulcowego, a samo odpowietrzanie hamulców ma osobny tekst. Tutaj zostajemy przy tym, co musisz wiedzieć przed zakupem części.

Jak ocenić stan starego tłoczka?

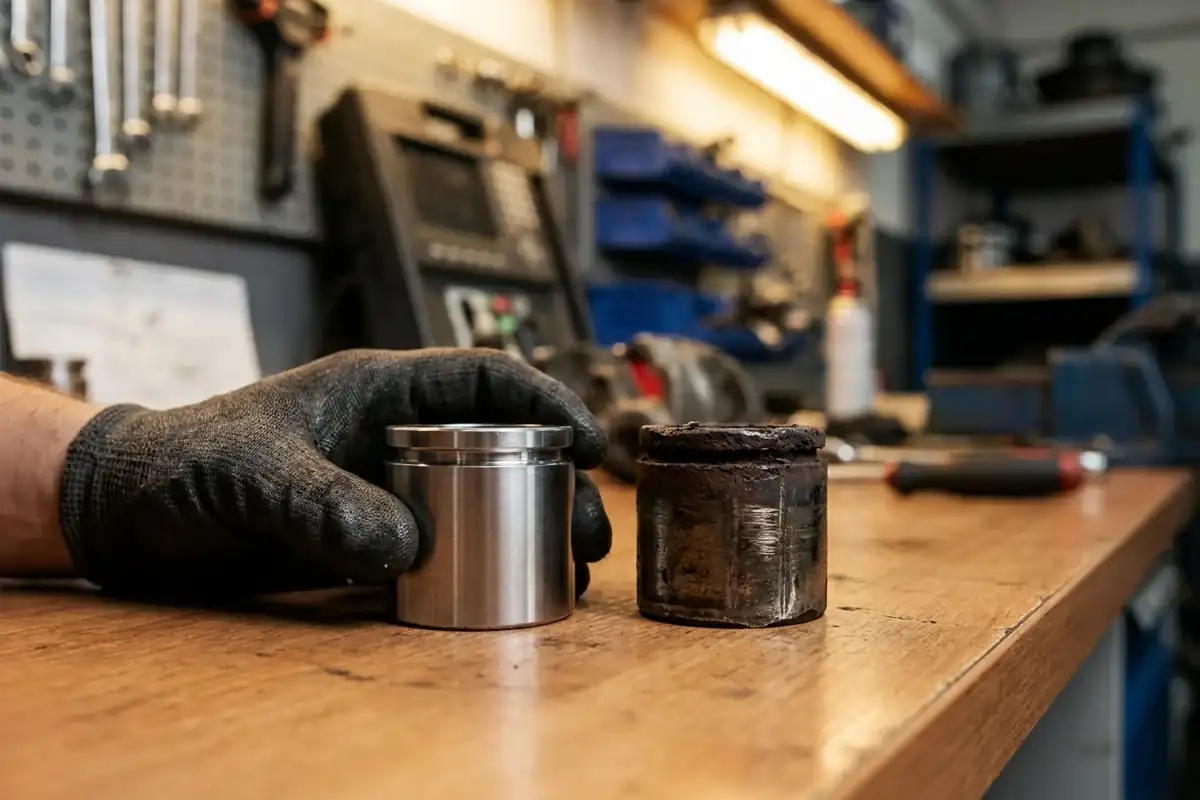

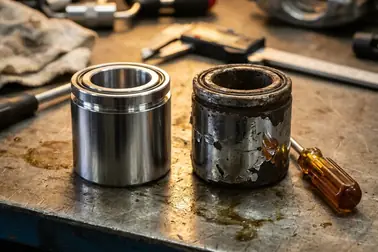

Wymontowany tłoczek obejrzyj przy mocnym świetle. To jego stan rozstrzyga, czy wystarczy kupić sam tłoczek. Jeżeli na gładzi widzisz wżery korozyjne, głębokie rysy wyczuwalne pod paznokciem albo łuszczącą się powłokę ochronną, element kwalifikuje się wyłącznie do wymiany. Polerowanie papierem ściernym nie jest naprawą, ponieważ zmniejsza średnicę i usuwa warstwę ochronną, a to w krótkim czasie kończy się wyciekiem płynu. Sprawdź też stan cylindra i rowka uszczelki w korpusie zacisku, bo od tego zależy, czy wystarczy nowy tłoczek, czy potrzebny jest cały zacisk.

Kiedy wymienić sam tłoczek, a kiedy cały zacisk?

Wymiana samego tłoczka wraz z nowym kompletem uszczelek jest uzasadniona tylko wtedy, gdy cylinder zacisku jest w idealnym stanie, prowadnice działają bez oporów, a rowki uszczelniające nie uległy wypaczeniu przez korozję. Jeżeli diagnoza wykaże pęknięty korpus, uszkodzenie mechanizmu postojowego wewnątrz odlewu lub zaawansowaną rdzę gniazda, konieczna jest fachowa regeneracja całego podzespołu albo wymiana na nowy.

Kryteria decyzji przed zakupem części

Nowy tłoczek można zastosować tylko wtedy, gdy cylinder i rowek uszczelki są w dobrym stanie; wżery, pęknięcie lub zaawansowana korozja kwalifikują tłoczek albo cały zacisk do wymiany. Po każdej pracy przy zacisku, zanim ruszysz, napompuj pedał hamulca do uzyskania twardego, stabilnego oporu i sprawdź szczelność na postoju. Pierwszą próbę wykonaj z małą prędkością na pustym odcinku. Miękki pedał, wyciek, ściąganie lub grzanie koła oznaczają zakaz dalszej jazdy.

Bezpieczeństwo na drodze zaczyna się od prawidłowej diagnozy. Zanim zamówisz części, potwierdź, że opór lub wyciek pochodzi bezpośrednio z tłoczka, a nie z prowadnic jarzma czy elastycznego przewodu hydraulicznego. Nowy element zamienny dopasuj starannie według numeru OE samego zacisku.

Jeżeli wnętrze wymontowanego hamulca przypomina krajobraz księżycowy lub pękł rowek osadzenia uszczelki, zrezygnuj z prób montażu samego tłoczka. W takiej sytuacji najlepszym rozwiązaniem jest przekazanie pojazdu w ręce profesjonalnego serwisu na kompleksową regenerację całego zacisku. Da to pewność sprawnego działania układu podczas awaryjnego hamowania.
