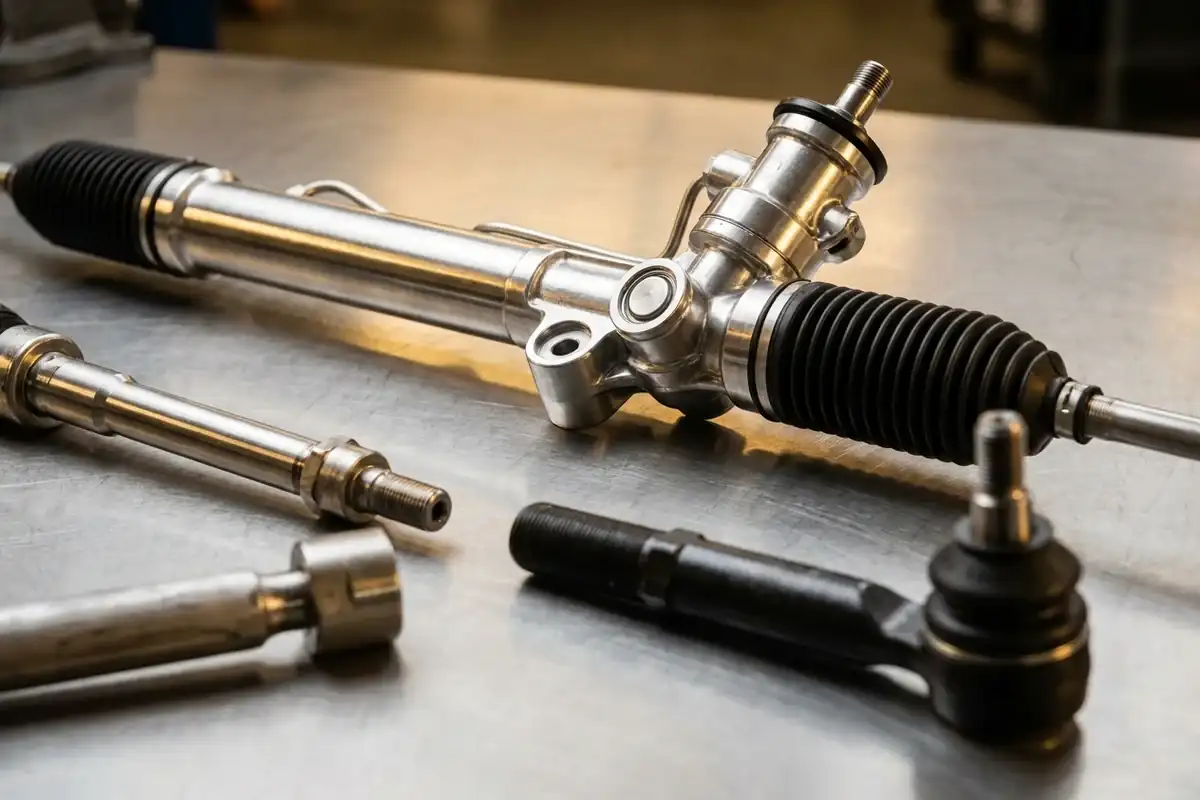

Drążki i przekładnia kierownicza – części, usterki i naprawa

Drążki, końcówki, przekładnia i kolumna to elementy, które bezpośrednio przenoszą ruch kierownicy na koła. Zużycie każdego z nich może powodować luzy, stuki albo zauważalne pogorszenie precyzji prowadzenia samochodu. Podobne symptomy często pochodzą z kilku różnych elementów układu kierowniczego lub zawieszenia, co potrafi zmylić kierowcę podczas codziennej jazdy.

Miejsce usterki można wstępnie zawęzić po rodzaju objawu i warunkach, w jakich występuje. Taka identyfikacja pomaga ocenić ryzyko dalszej jazdy i przygotować się do rozmowy z mechanikiem. Pamiętaj jednak, że trafna ocena objawów nie zastępuje weryfikacji na podnośniku, gdzie specjalista fizycznie sprawdzi luzy połączeń i oceni stan uszczelnień przed rozpoczęciem naprawy.

Jakie części łączą kierownicę z kołami?

Łańcuch przenoszenia ruchu biegnie od kierownicy przez kolumnę i przekładnię do drążków osiowych, końcówek oraz zwrotnic kół. Przekładnia zamienia obrót wału kierownicy w ruch poprzeczny, a przeguby drążków pozwalają kołom płynnie skręcać nawet podczas intensywnych ugięć zawieszenia.

Kolumna i przekładnia kierownicza

Kolumna przekazuje moment obrotowy z kierownicy prosto do wałka wejściowego przekładni. Jej zintegrowane przeguby i elementy teleskopowe mają konkretne zadanie: kompensują regulację położenia kierownicy przez kierowcę oraz naturalne ruchy nadwozia względem podwozia. Budowa całego układu kierowniczego opiera się na płynnej współpracy tych podzespołów.

W najpopularniejszej obecnie przekładni zębatkowej obrót zębnika przesuwa listwę zębatą w lewo lub w prawo. Ten liniowy ruch listwy to siła, która pociąga lub pcha drążki kierownicze.

Drążek osiowy i końcówka drążka

Drążek osiowy bezpośrednio łączy ruchomą listwę przekładni z zewnętrzną końcówką. Z kolei kulisty przegub końcówki mocuje cały ten układ do zwrotnicy koła. Gwintowane połączenie między drążkiem a końcówką służy mechanikom do regulacji zbieżności. Zmiana długości tego połączenia, polegająca na wkręcaniu lub wykręcaniu drążka z końcówki, precyzyjnie zmienia kąt ustawienia koła względem osi pojazdu.

Drążek kierowniczy czy końcówka: jak odróżnić te części?

Końcówka drążka to zewnętrzny element ze sworzniem kulistym mocowanym do zwrotnicy, natomiast przegub drążka osiowego jest ukryty pod gumową osłoną tuż przy przekładni. Luzy obu tych części mogą generować stuki i nieprecyzyjne prowadzenie auta, dlatego sam dźwięk dobiegający z podwozia nie pozwala wiarygodnie określić, który dokładnie przegub uległ wybiciu.

Gdzie znajduje się drążek osiowy?

W standardowym układzie zębatkowym wewnętrzny przegub drążka jest wkręcony bezpośrednio w końce listwy przekładni. To miejsce chroni specjalny elastyczny mieszek. Kupując nową część, zwróć uwagę na rodzaje i dobór drążków dopasowanych do specyfikacji osłony, ponieważ szczelny mieszek pełni krytyczną funkcję ochronną.

Uszkodzony lub nieszczelny mieszek pozwala wodzie i piaskowi wnikać prosto do przegubu oraz na listwę maglownicy. Szybko wypłukuje to smar i przyspiesza rdzewienie oraz zużycie całego mechanizmu.

Gdzie znajduje się końcówka drążka?

Końcówka jest skrajnym, zewnętrznym elementem widocznym od strony koła, połączonym ze zwrotnicą. Jej sworzeń musi pracować pod kątem, jednocześnie pozwalając na skręt kierownicy i góra-dół przy uginaniu się zawieszenia na wybojach. Prawa i lewa końcówka bardzo często różnią się od siebie kształtem, długością lub wręcz kierunkiem gwintu. Dlatego dobór końcówek drążków przed wymianą musi ściśle określać, na którą stronę auta zamawiasz część.

Przekładnia kierownicza i maglownica: czy to ta sama część?

Maglownica to potoczna i powszechnie używana przez mechaników nazwa zębatkowej przekładni kierowniczej, jednak pamiętaj, że nie każda konstrukcja w motoryzacji musi być zębatkowa (np. przekładnie ślimakowe w starszych autach). Współczesna przekładnia może współpracować ze wspomaganiem hydraulicznym, elektrohydraulicznym lub w pełni elektrycznym, co radykalnie zmienia jej budowę, wyposażenie i przede wszystkim sposób diagnostyki usterki.

Jak działa przekładnia zębatkowa?

Sercem maglownicy jest zębnik osadzony na wałku wejściowym, który stale współpracuje z poprzeczną listwą zębatą. Gdy obracasz kierownicę, zębnik kręci się, wymuszając liniowe przesunięcie listwy i połączonych z nią drążków. Kluczowym parametrem jest tu przełożenie przekładni.

Określa ono zależność między stopniem obrotu kierownicy a realnym kątem skrętu kół pojazdu. Różne samochody mają różne przełożenia, aby zapewnić odpowiednią zwrotność lub stabilność przy wysokich prędkościach, dlatego dobór przekładni kierowniczej to proces wymagający dużej precyzji.

Jak rodzaj wspomagania wpływa na przekładnię?

Tradycyjna przekładnia hydrauliczna posiada wbudowany cylinder, skomplikowany obwód płynu i uszczelnienia robocze. Siłę skrętu wspomaga ciśnienie oleju tłoczonego przez pompę.

W EPS awaria może dotyczyć zasilania, wiązki, czujników, sterownika lub silnika elektrycznego; pompa płynu występuje wyłącznie w układach hydraulicznych i elektrohydraulicznych.

Jak rozpoznać usterkę po luzie, stukach, drganiach lub wycieku?

Luz na kierownicy, stuki z podwozia, drgania kół czy wyciek nie wskazują automatycznie jednej uszkodzonej części, lecz wymagają analizy całego układu. Znaczenie mają miejsce wydobywania się dźwięku, moment jego występowania (podczas jazdy, hamowania czy manewrowania) oraz realna reakcja samochodu na delikatny ruch kierownicą. Pamiętaj też, że wyciek płynu dotyczy wyłącznie aut z maglownicą hydrauliczną lub elektrohydrauliczną, gdyż przekładnie czysto elektryczne nie posiadają płynu roboczego.

Luz i opóźniona reakcja na skręt

Sytuacja, w której wykonujesz ruch kierownicą, a koła reagują z opóźnieniem lub wcale, to poważny sygnał. Ten jałowy ruch może wynikać z zużycia krzyżaków kolumny, przekładni, drążka osiowego, końcówki drążka albo sworznia wahacza. Pamiętaj, że ostateczne przyczyny luzów w kierownicy weryfikuje się poprzez fizyczną obserwację danego przegubu podczas szarpania kołem na podnośniku. Zwykła jazda próbna tylko sygnalizuje problem, ale nie wskazuje dokładnego źródła.

Stuki podczas skrętu i na nierównościach

Metaliczny stuk pojawiający się przy nagłej zmianie kierunku skrętu często pochodzi z uszkodzonej maglownicy lub wybitych gum na jej mocowaniu do ramy. Jeśli natomiast stukanie ujawnia się podczas jazdy po wybojach i dziurach, podejrzane stają się końcówki drążków, przeguby osiowe oraz elementy zawieszenia. Co więcej, objawy uszkodzonej kolumny kierowniczej, takie jak stuki krzyżaków, rezonują po całym wałku, sprawiając wrażenie usterki dolnych elementów podwozia.

Drgania kierownicy podczas jazdy lub hamowania

Trzęsąca się kierownica wymaga bacznej obserwacji. Drgania rosnące wraz ze wzrostem prędkości zazwyczaj wiążą się z niewyważonym kołem, uszkodzoną oponą lub krzywą felgą. Jeśli jednak kierownica drży podczas wciskania pedału hamulca, przyczyna często leży w pokrzywionych tarczach hamulcowych lub luzach na tulejach zawieszenia. Prawidłowa diagnostyka drgań kierownicy polega na wyeliminowaniu tych czynników. Drgania powiązane z głuchym stukaniem i ściąganiem auta przy przyspieszaniu zmuszają do kontroli połączeń drążków, choć same w sobie nie przesądzają jeszcze o śmierci maglownicy.

Czy można jechać z uszkodzonym drążkiem lub przekładnią?

Drążki i końcówki są krytycznymi elementami odpowiedzialnymi za bezpośrednie kierowanie kołami pojazdu. Postępujący powoli luz przegubu zmniejsza precyzję i pogarsza kontrolę toru jazdy w zakrętach, jednak skrajne zużycie grozi wyrwaniem sworznia. Taka awaria oznacza fizyczne rozłączenie kierownicy z kołem i natychmiastową utratę możliwości skręcania. Z tego powodu nigdy nie należy lekceważyć narastających hałasów z okolic przednich kół.

Kiedy potrzebna jest szybka kontrola w warsztacie?

Nie każda usterka wyklucza z ruchu w pięć sekund, jednak wiele drobnych objawów wymaga szybkiej wizyty diagnostycznej, nawet gdy auto na pozór prowadzi się normalnie. Odwiedź mechanika w ciągu najbliższych dni, jeśli zaobserwujesz:

1. Nowy, powtarzalny stukot przy ruszaniu lub zmianie kierunku.
2. Poszarpany, pęknięty lub całkowicie zerwany mieszek chroniący maglownicę (wnikająca woda bardzo szybko doprowadzi do zniszczenia przegubu wewnętrznego).
3. Nierówny, skokowy opór na kierownicy podczas manewrów na parkingu.
4. Tłuste zapocenie na obudowie przekładni lub przewodach dojściowych.

Pamiętaj, by poprosić mechanika o przejrzenie nie tylko samych drążków, ale i mocowań przekładni oraz sąsiadujących sworzni wahaczy, gdyż luzy na tych sąsiednich podzespołach bardzo często nakładają się na siebie.

Naprawa, regeneracja czy wymiana: od czego zależy decyzja?

Drążki osiowe i końcówki z wybitymi przegubami traktuje się jak materiały eksploatacyjne i wymienia w całości na nowe części; nie da się bezpiecznie regulować ani kasować luzu w zużytym sworzniu kulistym. Inaczej jest z główną przekładnią. Maglownicę można zakwalifikować do uszczelnienia, naprawy zębnika, pełnej regeneracji lub wymiany na fabrycznie nowy element. Zależy to bezpośrednio od oceny kondycji listwy, szczelności obudowy oraz elementów elektronicznych.

Kiedy wymienia się drążek lub końcówkę?

Podstawą do wymiany elementu na nowy jest potwierdzony luz, rdza niszcząca gwinty regulacyjne albo odkształcenie po uderzeniu w głęboką wyrwę. Samo pęknięcie osłony to sygnał do wnikliwej weryfikacji stanu przegubu pod kątem korozji, zanieczyszczeń i płynności pracy, zanim część zostanie spisana na straty. Bardzo ważne: odkręcenie końcówki lub drążka automatycznie niszczy dotychczasowe ustawienie zbieżności. Po zamontowaniu nowej części należy pojechać na stanowisko diagnostyczne, aby ustawić geometrię podwozia, ponieważ mierzenie obrotów gwintu lub zaznaczanie go markerem podczas wymiany jest zbyt mało dokładne.

Kiedy przekładnię się regeneruje, a kiedy wymienia?

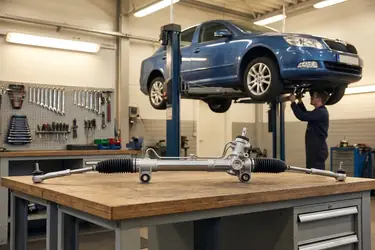

Gdy problem leży głębiej, przebieg regeneracji maglownicy zależy od rozległości uszkodzeń. Prawidłowa procedura obejmuje całkowity demontaż, czyszczenie mechaniczne, precyzyjne pomiary zębów, wymianę kompletu uszczelnień oraz łożysk. Niekiedy listwa wymaga mikroszlifowania. Jeżeli własny rdzeń nie nadaje się do naprawy, należy zastosować przekładnię nową albo fabrycznie regenerowaną część wymienną zgodną ze specyfikacją pojazdu.

Co ustala warsztat przed naprawą?

Mechanik nie wyjmie drogiej maglownicy w ciemno. Przed decyzją o jej demontażu warsztat powinien wykonać następujące czynności:

1. Wykluczyć, że luzy pochodzą ze zużytej końcówki, drążka osiowego, gum mocujących korpus przekładni do sanek silnika lub krzyżaka w dolnej części kolumny.
2. W układach hydraulicznych zweryfikować szczelność przewodów, napięcie paska pompy i stan zużytego płynu.

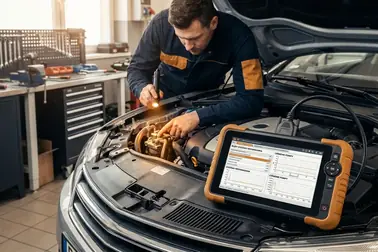

3. W układach elektrycznych sprawdzić błędy z komputera, odczyty czujnika kąta skrętu i jakość zasilania (masy i kable).

Jak dobrać drążek, końcówkę lub przekładnię do samochodu?

Dobór komponentów zawieszenia rzadko ogranicza się do podania sprzedawcy samej marki, modelu i rocznika auta. W trakcie cyklu produkcyjnego jednego modelu fabryki mogą zmieniać dostawców, co wymusza korzystanie z numeru VIN, daty produkcji (często co do miesiąca), a nawet kodu wyposażenia konkretnego egzemplarza. Zgodność mechaniczna oznacza identyczną długość, odpowiedni skok gwintu, pasujący stożek sworznia wchodzący w zwrotnicę oraz poprawne złącza elektryczne i hydrauliczne przekładni.

Dane potrzebne do doboru drążka i końcówki

Zamawiając najtańsze elementy, jakimi są drążki osiowe i same końcówki, należy przede wszystkim wykluczyć pomyłkę strony (lewa a prawa).

Następnie sprawdza się wymiary zewnętrznych i wewnętrznych gwintów, które potrafią różnić się skokiem u różnych dostawców maglownic w tym samym modelu auta. Bardzo mocnym punktem odniesienia jest numer OE (oryginalny fabryczny ciąg znaków) spisany ze starej części. Warto go zestawić z weryfikacją w aktualnym katalogu zamienników.

Dane potrzebne do doboru przekładni

W tym przypadku poziom skomplikowania odczuwalnie rośnie. Maglownica musi zgrać się ze specyfikacją pompy ciśnieniowej lub obwodu elektronicznego. Oznacza to weryfikację typu zawieszenia i przełożenia samej przekładni, identyczny rozstaw śrub mocujących obudowę oraz pasujący wieloklin na łączeniu z wałkiem kolumny. Przed ostatecznym zamówieniem warto również zweryfikować na zdjęciach wygląd i układ przyłączy hydraulicznych oraz wtyczek elektrycznych. Przekładnie EPS (elektryczne) to również świat cyfrowy: wymiana samej rury z mechanizmem często pociąga za sobą żmudną adaptację i kalibrację czujnika skrętu na poziomie komputera diagnostycznego.

Co sprawdzić przed zamówieniem części?

Gdy auto kilkukrotnie zmieniało właścicieli, nie zakładaj z góry, że zamontowana obecnie w nim część pokrywa się w 100% ze specyfikacją opartą wyłącznie na fabrycznym rozkodowaniu numeru VIN. Nierzadko wcześniejszy warsztat włożył przekładnię od pokrewnego silnika. Jeśli widniejący na elemencie numer w aucie odbiega od wytycznych katalogu, wyjaśnij tę anomalię przed kliknięciem "Zamów".

Co jeszcze może powodować stuki, luzy i niepewne prowadzenie?

Zanim przypiszesz całą winę maglownicy i układom kierowniczym, weź pod uwagę zawieszenie koła. Sworznie i zużyte tuleje wahaczy bardzo często powodują głuche stukanie, zmianę narzuconej geometrii oraz nieprzyjemną niestabilność pojazdu, co dla kierowcy łudząco przypomina zużycie na drążkach. Z kolei łączniki i pęknięte gumy stabilizatora mocno hałasują na dziurach, choć ich stan bezpośrednio nie zmienia reakcji kół na ruch kierownicy. Zanik siły rąk przy kręceniu (opór) może sugerować problem elektryczny w EPS lub zatartą pompę w układzie obwodu ciśnieniowego.

Wahacze, sworznie i stabilizator

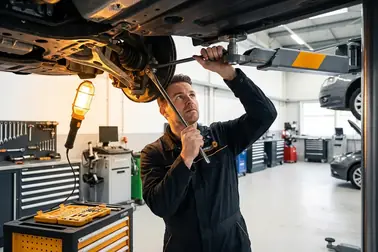

Sprawdzając układ, oceń również wahacze i sworznie, ponieważ wypracowany sworzeń główny przedniego wahacza znacząco wpływa na uciekanie koła z obranego toru jazdy. Czasem mechanik szarpiąc za koło w poszukiwaniu uszkodzeń na końcówce drążka zauważa, że w rzeczywistości luźny jest cały trójkąt zawieszenia. Hałas łącznika stabilizatora nasila się zazwyczaj w trakcie przechyłów nadwozia i przejazdu kół przez nierówność naprzemiennie i nie ma nic wspólnego z jałowym polem kierownicy.

Wspomaganie kierownicy

Stukot maglownicy nie musi oznaczać jej wymiany, jeśli głównym problemem jest bardzo duży opór na kierownicy podczas manewrów na parkingu. Rozpoznając problem, warto znać rodzaje wspomagania kierownicy w swoim pojeździe, ponieważ klasyczny układ hydrauliczny zazwyczaj zawodzi na skutek uszkodzenia pompy łopatkowej, zerwania paska osprzętu czy zapowietrzenia obwodu starym płynem. Zanim wyślesz maglownicę elektryczną do regeneracji upewnij się u elektryka, czy główne bezpieczniki i połączenia masy przy akumulatorze nie są skorodowane i czy sterownik EPS otrzymuje odpowiednie zasilanie 12-14V z instalacji pojazdu.

Gdy słyszysz nowe stuki albo musisz nieustannie korygować tor jazdy na prostej drodze, zlokalizuj dokładne okoliczności i uwarunkowania objawów. Nie kupuj części w ciemno: najpierw oceń na szarpakach czy problem dotyczy samych drążków osiowych, ich zewnętrznych końcówek, czy może poważniejszego zużycia na zębniku przekładni lub na samej kolumnie. Przeanalizuj usterkę krok po kroku i przekaż zebrane dane z naszej tabeli diagnostycznej wyspecjalizowanemu mechanikowi.
