Rodzaje wahaczy w samochodzie – budowa i różnice

Wahacze klasyfikuje się według miejsca montażu jako przednie lub tylne, położenia jako górne lub dolne oraz kierunku pracy jako poprzeczne, wzdłużne albo wleczone. Co ważne dla każdego kierowcy dobierającego części, jedna część w Twoim aucie może być jednocześnie przednim, dolnym i poprzecznym wahaczem. Te określenia się nie wykluczają, ale ze sobą współpracują, tworząc pełny obraz funkcji danego elementu.

Zanim zaczniesz analizować numery katalogowe i schematy zawieszenia, warto uporządkować nazewnictwo. Podstawową definicję i to, jak działa wahacz samochodowy, omówiliśmy w osobnym artykule. Tutaj skupimy się na tym, jak odkodować nazwy stosowane przez mechaników i sklepy motoryzacyjne, aby bezbłędnie zidentyfikować część potrzebną do naprawy.

Jak dzieli się rodzaje wahaczy w samochodzie?

Rodzaje wahaczy w samochodzie dzieli się ze względu na oś montażu, położenie względem zwrotnicy oraz kierunek pracy ramienia. Każda z tych trzech cech opisuje inną właściwość części i dopiero ich połączenie daje pełną informację o tym, z jakim elementem zawieszenia masz do czynienia.

Podział według osi i położenia

Pierwszy i najbardziej oczywisty podział to oś montażu. Wahacze przednie pracują przy kołach przedniej osi, dbając o ich właściwe prowadzenie i skręt, natomiast tylne przy kołach osi tylnej. Z kolei określenia górny i dolny wskazują położenie elementu w zawieszeniu względem zwrotnicy oraz pozostałych podzespołów. Przykładowo, w jednym kole możesz mieć do czynienia z przednim górnym i przednim dolnym ramieniem układu.

Podział według kierunku prowadzenia koła

Ostatnia kategoria określa kierunek ustawienia ramienia. Wahacz poprzeczny jest zamontowany zasadniczo w poprzek osi podłużnej samochodu, ograniczając ruchy boczne koła. Z kolei wahacz wzdłużny biegnie zgodnie z osią pojazdu. Popularny na tylnej osi wahacz wleczony to po prostu specyficzna odmiana układu wzdłużnego, w której punkt mocowania do nadwozia znajduje się przed kołem, a koło jest za nim ciągnięte, czyli wleczone.

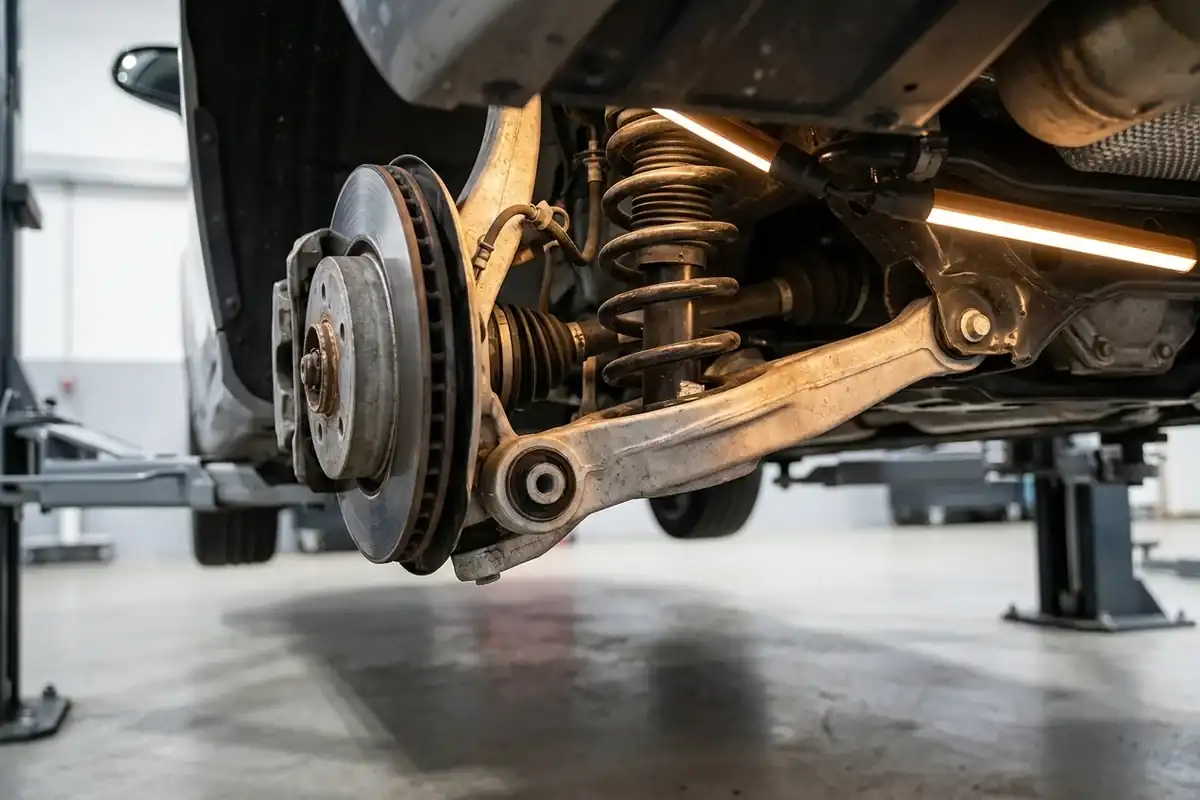

Jak wygląda budowa wahacza i z jakich elementów się składa?

Budowa wahacza opiera się na sztywnym metalowym ramieniu, które od strony nadwozia posiada tuleje metalowo-gumowe, a od strony koła łączy się ze zwrotnicą za pomocą przegubu kulowego, potocznie zwanego sworzniem. Taka hybrydowa konstrukcja sprawia, że część potrafi bezpiecznie przenosić znaczne obciążenia, a jednocześnie tłumi wibracje płynące z nierównej drogi.

Ramię, tuleje i sworzeń

Podstawę elementu stanowi sztywne ramię. Wykonuje się je najczęściej ze stali kutej, stali tłoczonej albo odlewanych stopów aluminium. Kształt zależy od zadań przypisanych danej części. Wahacz jednoramienny to prosta belka z jednym punktem mocowania do nadwozia.

Konstrukcje o kształcie litery A lub trójkąta wykorzystują z kolei dwa rozstawione punkty mocowania, co znacznie stabilizuje koło. Tuleja metalowo-gumowa (silentblock) zlokalizowana w miejscu mocowania ramienia pozwala na sprężysty ruch w określonym zakresie. Z kolei sworzeń umożliwia płynną zmianę kąta pomiędzy wahaczem a zwrotnicą podczas ugięcia i skręcania układu.

Przednia i tylna tuleja tego samego wahacza mogą mocno różnić się średnicą, podatnością na odkształcenia i kierunkiem pracy, dlatego nie traktuj ich jako automatycznych zamienników. Jeśli elementy tłumiące ulegną zużyciu, objawy uszkodzonego wahacza w postaci stuków i pogorszenia sterowności pojawią się w krótkim czasie.

Drążek, łącznik, łożysko i sprężyna: czy to części wahacza?

Wyszukując części w internecie, z pewnością natrafisz na wiele potocznych lub handlowych nazw, które mogą wprowadzać w błąd. Nazwy takie jak łącznik wahacza mogą być używane potocznie lub w ofertach handlowych do opisania konkretnych ramion, ale nie należy utożsamiać ich automatycznie z łącznikiem stabilizatora. Ich techniczne znaczenie trzeba zweryfikować w katalogu dla konkretnego pojazdu. Sprężyna zawieszenia może fizycznie opierać się na gnieździe wykonanym w ramieniu dolnym, jednak pozostaje całkowicie osobnym elementem odpowiadającym za utrzymanie masy samochodu. Wszelkie określenia sugerujące zastosowanie łożysk zamiast tulei również wymagają precyzyjnego potwierdzenia, ponieważ rozwiązania te stosuje się wedle indywidualnej koncepcji inżynierów w wybranym modelu auta.

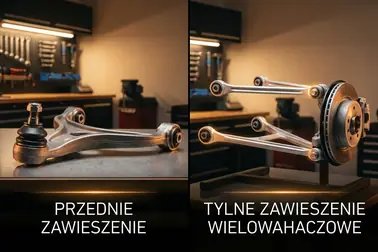

Wahacz przedni a wahacz tylny: czym się różnią?

Wahacz przedni musi sprawnie współpracować z układem kierowniczym, zapewniając swobodę obrotu skręcanego koła. Z kolei wahacz tylny służy głównie do prowadzenia tylnego koła, pomagając utrzymać odpowiedni tor jazdy. Różnice w geometrii obu części są znaczne, a podobny wygląd ramion z różnych osi nie potwierdza ich zamienności. Aby bezbłędnie zidentyfikować odpowiedni element, niezbędne jest wskazanie osi, strony montażu, weryfikacja punktów mocowania oraz potwierdzenie doboru na podstawie numeru katalogowego.

Przednie wahacze i prowadzenie skręcanego koła

Najpopularniejszym rozwiązaniem spotykanym na przedniej osi współczesnych samochodów jest dolny wahacz poprzeczny. Jego zadaniem jest sztywne połączenie ramy pomocniczej (sanek) ze zwrotnicą koła. Ze względu na siły powstające podczas hamowania i skręcania, przednia tuleja przedniego wahacza pracuje w innych warunkach niż tuleja tylna. Wybierając część zamienną, zwracaj uwagę na formę dostawy. Zależnie od polityki producenta, kompletny zestaw może obejmować samo ramię, ramię z wciśniętymi tulejami, albo gotowy do montażu pakiet zawierający od razu nowy sworzeń kulowy.

Tylne wahacze w różnych układach zawieszenia

Budowa części montowanych z tyłu jest mocno uzależniona od koncepcji całego zawieszenia. W prostej i taniej w produkcji belce skrętnej spotkasz solidne wzdłużne ramiona, które po prostu podążają za karoserią. Jeśli jednak Twoje auto ma na tylnej osi układ wielowahaczowy, sytuacja mocno się komplikuje. Jedno koło jest tam trzymane przez trzy, cztery, a czasem pięć oddzielnych drążków. W takim scenariuszu hasło wahacz tylny traci sens jako wskazówka zakupowa, ponieważ nie precyzuje, które dokładnie ramię masz na myśli.

Wahacz górny i dolny: gdzie występują?

Wahacz górny i dolny występują jako współpracująca para w zawieszeniach z dwoma ramionami poprzecznymi, tworząc podwójny punkt oparcia dla zwrotnicy. W przeważającej większości aut kompaktowych i miejskich znajdziesz tylko wahacz dolny pracujący w systemie MacPhersona, w którym górne prowadzenie realizuje amortyzator.

Układ z podwójnymi wahaczami poprzecznymi

Konstrukcja podwójnych wahaczy (często spotykana w autach sportowych, terenowych oraz limuzynach klasy wyższej) zakłada, że zwrotnica jest uchwycona od góry i od dołu przez dwa osobne elementy. Ich ugięcie pozwala precyzyjnie kontrolować kąt pochylenia koła w różnych warunkach obciążenia pojazdu. Ramię górne różni się od dolnego kształtem, wymiarami, punktami mocowania oraz charakterystyką pracy tulei, więc części te nie są ze sobą zamienne.

Dolny wahacz w kolumnie MacPhersona

Kolumna resorująco-tłumiąca MacPhersona to genialny w swej prostocie układ, który pozwala zrezygnować z ramienia górnego. W tym systemie dolny wahacz odpowiada wyłącznie za ustalenie położenia dolnej partii zwrotnicy, zapobiegając wychyleniom koła na boki i do tyłu. Prowadzenie górnej partii zwrotnicy przejmuje kolumna amortyzatora przymocowana do kielicha w nadwoziu. Pamiętaj, że samo określenie elementu mianem dolnego to za mało, aby kupić właściwą część.

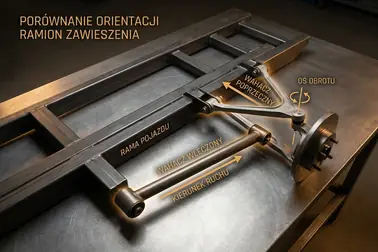

Wahacz poprzeczny, wzdłużny i wleczony: jak je rozpoznać?

Wahacz poprzeczny układa się w poprzek auta i kontroluje odchylenia boczne, natomiast wzdłużny i wleczony biegną wzdłuż linii nadwozia, kompensując siły z przyspieszania i hamowania. Typ elementu łatwo rozpoznasz, analizując położenie punktu obrotu tulei względem osi koła.

Wahacz poprzeczny

Element poprzeczny przebiega od środkowej osi pojazdu (gdzie znajduje się rama pomocnicza) na zewnątrz, w stronę piasty koła. Ramię skutecznie opiera się siłom odśrodkowym na zakrętach. Jeśli część ma popularny profil trójkąta, dodatkowy punkt mocowania po stronie silnika stabilizuje cały układ również w płaszczyźnie przód-tył, odpowiednio przenosząc siły wzdłużne działające na zawieszenie.

Wahacz wzdłużny i wahacz wleczony

Klasyczny element wzdłużny jest ułożony równolegle do progów samochodu. Wahacz wleczony to najpopularniejszy scenariusz dla osi tylnej. Punkt obrotu (mocowanie do karoserii) leży tuż przed kołem, a ramię rozciąga się w stronę tylnego zderzaka. Dzięki temu koło swobodnie unosi się na nierównościach, będąc niejako wleczonym za punktem mocowania. Taka geometria wpływa na zachowanie koła i pozwala zoptymalizować reakcje pojazdu podczas ruszania i hamowania.

Belka skrętna czy zawieszenie wielowahaczowe: jakie wahacze wykorzystują?

Belka skrętna wykorzystuje dwa wahacze wleczone połączone poprzeczną osią ulegającą skręcaniu, co sprawia, że ruch lewego i prawego koła jest od siebie zależny. Zawieszenie wielowahaczowe opiera się z kolei na zestawie osobnych drążków prowadzących każde koło z osobna, co pozwala rozdzielić poszczególne zadania związane z kontrolą ruchu koła.

Belka skrętna z ramionami wleczonymi

W systemie z belką skrętną, ramiona wleczone pracujące po obu stronach pojazdu są zespawane centralnym, stalowym profilem. Taka belka pełni równocześnie funkcję elementu nośnego i stabilizatora. Kluczowy problem przy identyfikacji polega na tym, że tylne ramię bardzo rzadko bywa oddzielną, odkręcaną częścią wymienną. Często stanowi zwarty, zintegrowany z belką monolit, w którym wymieniasz wyłącznie same tuleje (silentblocki belki).

Kilka ramion w zawieszeniu wielowahaczowym

Gdy zajrzysz pod spód auta z układem wielowahaczowym, zobaczysz cały gąszcz metalowych drążków. Pojedyncze koło potrafi być prowadzone przez poprzeczny drążek dolny, ukośny drążek reakcyjny i wzdłużne ramię podtrzymujące. Ich liczba i nazwy różnią się znacznie w zależności od inwencji projektantów danej marki. Należy przy tym pamiętać, że w układzie wielowahaczowym ruch kół nie zawsze jest od siebie zupełnie niezależny, ponieważ na tej samej osi mogą one być połączone drążkiem stabilizatora. Co więcej, chociaż ramię z lewej i prawej strony może wyglądać identycznie, jego wyprofilowanie wymusza inną orientację montażu, co skutkuje odmiennym numerem OE w katalogu producenta.

Jak ustalić, jaki wahacz jest zamontowany w samochodzie?

Aby ustalić właściwy typ wahacza, należy sprawdzić markę, model, rok produkcji pojazdu, jego wersję silnikową, a następnie określić oś i stronę montażu elementu. Opieranie się na krótkim opisie typu przedni, to najkrótsza droga do zamówienia części, która nie będzie pasować do otworów montażowych w nadwoziu.

Identyfikacja po położeniu i punktach mocowania

Precyzyjna ścieżka doboru części wymaga metodycznego podejścia. Warto kierować się konkretną listą kroków:

1. Określ oś i stronę pojazdu (np. oś przednia, strona lewa).
2. Ustal położenie wahacza (górne lub dolne w strukturze zawieszenia).
3. Zweryfikuj kierunek przebiegu ramienia (poprzeczny, wzdłużny, ukośny) i oceń układ punktów mocowania.
4. Sprawdź połączenia (liczbę i rodzaj tulei oraz obecność sworznia).
5. Potwierdź zawartość kompletnego zestawu w specyfikacji sprzedawcy.
6. Zawsze potwierdzaj zgodność elementu w oparciu o numer OE przypisany do numeru VIN pojazdu.

Pełnym przykładem zastosowania tej reguły jest proces identyfikacji wahacza osi przedniej, lewego, dolnego, poprzecznego, mocowanego na dwie tuleje, ze zintegrowanym sworzniem. Sprawdzasz w opisie, że pakiet faktycznie zawiera te elementy wprasowane na gotowo. Następnie weryfikujesz wszystko numerem OE/VIN, ponieważ poszczególne modele samochodów w ramach tego samego rocznika mogą korzystać z innych wariantów układu jezdnego.

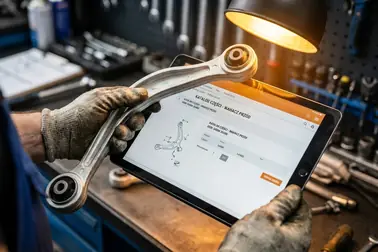

Co sprawdzić w opisie części?

Zamawiając zestaw naprawczy, zawsze wczytuj się w skład pakietu. Brak widocznego dopisku o załączonej tulei czy sworzniu nie oznacza jednoznacznie, że otrzymasz goły profil stalowy. Unikaj zgadywania i każdorazowo potwierdzaj dokładną zawartość zestawu w opisie towaru lub w oficjalnym katalogu producenta części.

Przed złożeniem ostatecznego zamówienia zweryfikuj niezbędne parametry jako krótką checklistę: upewnij się, że wybrana została właściwa strona (lewa/prawa), oś (przód/tył), pozycja montażu, właściwa wersja pojazdu oraz potwierdzona zawartość paczki. Kalkulując swój budżet na wizytę u mechanika, sprawdź, ile kosztuje wymiana wahacza i ustal ze specjalistą, czy wymieniać wahacze parami na danej osi.

Nie zapominaj również, że naprawy zawieszenia, w tym to jak przebiega wymiana wahacza, niosą ze sobą kolejne wymogi serwisowe. Po każdej ingerencji w elementy prowadzące koło powinieneś wykonać kontrolę ustawienia geometrii zawieszenia, zachowując przy tym ścisłą zgodność z procedurą producenta danego pojazdu. Jeśli pominiesz ten krok, pojazd może ściągać z toru jazdy, a ogumienie zacznie się zużywać w nierównomiernym tempie.
