Wahacze i sworznie – kompletny przewodnik

Wahacz prowadzi koło względem nadwozia, tuleje tłumią drgania i umożliwiają kontrolowany ruch, a sworzeń łączy ramię poprzeczne ze zwrotnicą. Kiedy słyszysz od diagnosty o uszkodzonym wahaczu, zazwyczaj ma na myśli zużycie właśnie tych ruchomych złączy, a rzadziej pęknięcie samego profilu stalowego lub aluminiowego.

Luzy, niepokojące stuki czy nagłe zmiany toru jazdy to sygnał, którego nie możesz zignorować. Skrajnie zużyty przegub potrafi się rozłączyć, prowadząc do natychmiastowej utraty panowania nad autem. W tym przewodniku przeprowadzimy Cię przez diagnostykę uszkodzeń, podpowiemy kiedy wystarczy wymiana drobnej tulei, a kiedy opłaca się montaż całego, nowego podzespołu.

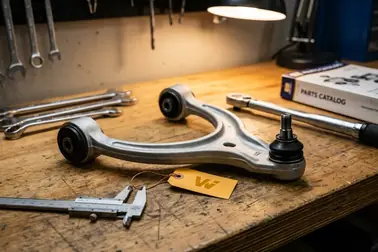

Wahacz, sworzeń i tuleja: czym są i jak współpracują?

Wahacz to profil utrzymujący prawidłowe położenie koła, sworzeń łączy go w sposób ruchomy ze zwrotnicą, natomiast elastyczne tuleje mocują ramię do ramy pomocniczej i tłumią powstające wibracje.

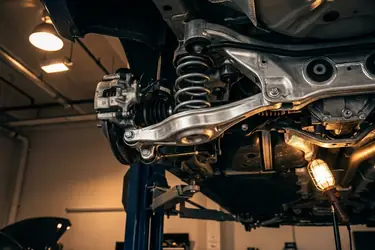

Za co odpowiada wahacz?

Element ten zapewnia zachowanie prawidłowej geometrii całego układu w trakcie hamowania, uginania się sprężyn na nierównościach oraz podczas szybkiego pokonywania zakrętów. Zależnie od stopnia skomplikowania pojazdu, do obsługi jednego koła producenci stosują pojedyncze ramię trójkątne lub cały zespół niezależnych drążków wzdłużnych i poprzecznych.

Jaką funkcję pełni sworzeń wahacza?

Przegub kulisty ma za zadanie umożliwić jednoczesne pionowe ugięcie zawieszenia oraz precyzyjny skręt koła wymuszony ruchem kierownicy. W popularnych samochodach sworzeń występuje często jako część, którą da się odkręcić lub wycisnąć. W wielu konstrukcjach nowoczesnych stanowi jednak integralną całość z profilem aluminiowym, uniemożliwiając rozdzielenie.

Po co w wahaczu są tuleje?

Tuleja metalowo-gumowa (często nazywana silentblockiem) blokuje nadmierne przemieszczanie się ramienia. Jej warstwa wulkanizowanej gumy separuje nieprzyjemne hałasy, dbając o Twój komfort w kabinie. Gdy materiał elastomerowy sparcienie lub pęknie, punkt mocujący zyskuje luz. Przekłada się to na szarpanie kołem zwłaszcza przy dodawaniu gazu i nagłym wytracaniu prędkości.

Jakie są objawy uszkodzonego wahacza, sworznia lub tulei?

Wyrobione połączenia zawieszenia zdradzają swoją obecność głośnymi puknięciami na dołkach, głuchymi uderzeniami przy hamowaniu, a także nieprzewidywalnym ściąganiem auta na boki.

Stuki, skrzypienie i drgania: co mogą oznaczać?

Mechanik rzadko potrafi postawić diagnozę na bazie pojedynczego dźwięku, ponieważ podobne stukanie wydają łączniki stabilizatora, maglownica czy właśnie sworznie. Wyeksploatowany przegub na ogół stuka na ostrych nierównościach oraz podczas wjeżdżania na krawężnik. Uszkodzenia tulei objawiają się za to uderzeniami w momencie gwałtownego ruszania z miejsca oraz uciążliwym skrzypieniem podczas spokojnej pracy na tzw. śpiących policjantach.

Ściąganie auta i nierówne zużycie opon

Usterki zawieszenia negatywnie oddziałują na prowadzenie. Kiedy wahacz zyskuje nieplanowany luz pod obciążeniem, kierowca odczuwa to jako pływanie samochodu i opóźnioną reakcję na ruchy kołem kierownicy. Dodatkowo takie przemieszczenia zmieniają kąty w podwoziu. Towarzyszącym objawem bywa wówczas mocne zdarcie jednej krawędzi opony na danej osi.

Jak odróżnić objawy wahacza od stabilizatora i układu kierowniczego?

Częstym błędem jest kupowanie całych ramion poprzecznych, gdy winne są detale o niższej wartości. Usterki łączników drążka stabilizatora objawiają się terkotaniem na drobnych nierównościach kostki brukowej, często nie wpływając bezpośrednio na kierunek jazdy. Diagnostyka luzów to złożony proces, dlatego sworzeń, końcówkę drążka kierowniczego, łożysko nośne oraz mocowania stabilizatora sprawdza się wnikliwie w sposób osobny. Dodatkowo pamiętaj, że szybkie oraz nierówne zużycie bieżnika połączone ze ściąganiem auta bądź jego niestabilnością to sygnał wymagający przeprowadzenia pilnej kontroli.

Czy z uszkodzonym wahaczem lub sworzniem można jeździć?

Bez potwierdzenia wielkości luzu nie powinieneś zakładać, że dalsza jazda jest bezpieczna, a wystąpienie objawów krytycznych oznacza konieczność natychmiastowego zatrzymania auta. Dalsza jazda ze skrajnie wyrobionym sworzniem kończy się utratą dolnego mocowania zwrotnicy, co powoduje obrócenie się koła w nadkolu i utratę jakiejkolwiek możliwości kierowania pojazdem.

Które objawy wymagają natychmiastowego zatrzymania auta?

Ubytki wymiarowe połączeń nośnych osi zmniejszają znacząco stopień przewidywalności dla kierowcy. Kiedy samochód dostrzegalnie traci swoją równowagę torową, w okolicach nóg rozlega się metaliczne dudnienie, a zaparkowawszy widzisz, że koło ustawiło się w nietypowej pozycji, przerwij jazdę najszybciej, jak pozwala na to bezpieczeństwo. Wypięcie nadwerężonego przegubu grozi uszkodzeniem felgi i półosi, a nawet naderwaniem elastycznego przewodu hamulcowego.

Kiedy możliwy jest wyłącznie ostrożny dojazd na kontrolę?

O możliwości krótkiego dojazdu do serwisu decyduje wynik wstępnych oględzin i kontroli luzu, a nie sama głośność stukania. Jeśli samochód nagle zaczął gwałtownie ściągać, koło jest przekrzywione, wyczuwasz duży luz lub słyszysz silne uderzenia metaliczne, konieczne jest wezwanie lawety. Musisz mieć świadomość, że subiektywna głośność pracy zawieszenia w kabinie w ogóle nie przesądza o bezpieczeństwie i stopniu zużycia mocowań z perspektywy samego podwozia.

Jak sprawdzić wahacz, sworzeń i tuleje?

Precyzyjna inspekcja wymaga dostępu do podwozia w celu oceny pęknięć ramienia, szczelności gumowych osłon oraz zbadania wielkości luzów szarpakami pod adekwatnym obciążeniem osi.

Co można zauważyć bez demontażu?

• Wizualne wykrzywienia: Uderzenie w dużą wyrwę mogło odkształcić profil metalowy, co widoczne jest jako zagięcie materiału lub rzucające się w oczy załamanie ramy.
• Przerwana osłona sworznia: Niewielka gumowa harmonijka wypełniona smarem ulega przecięciu. Kiedy tak się stanie, brud i woda błyskawicznie szlifują kulisty element pracujący w gnieździe.
• Naderwania tulei: Wyraźne szczeliny, prześwity i odspojona guma świadczą o wyeksploatowaniu silentblocków, przez co element swobodnie stuka o metalową obejmę.

Jak warsztat potwierdza luz?

Aby postawić ostateczny werdykt, diagnosta używa dźwigni, sprawdzając w ten sposób podatność każdego z łączeń. W nowszych konstrukcjach powszechnie stosuje się szarpaki. Mechanizm ten generuje poprzeczne i wzdłużne siły, podczas gdy technik obserwuje podwozie od spodu latarką. Niektóre samochody wymagają, aby przegub był diagnozowany pod ciężarem własnym auta, a nie przy swobodnie zwisających kołach podnośnika dwukolumnowego.

Dlaczego sam test koła nie zawsze wystarcza?

Ręczne szarpanie kołem podczas mycia lub wymiany opon często nie daje pełnego obrazu sytuacji. Mocno wbite pęknięte tuleje potrafią dawać złudzenie sztywności, ożywając dopiero w sytuacjach, gdy oddziałują na nie realne obciążenia podczas silnego opóźniania auta na utwardzonej drodze. Sam brak stuku podniesionego i ręcznie weryfikowanego koła nie wyklucza naderwania istotnego silentblocku.

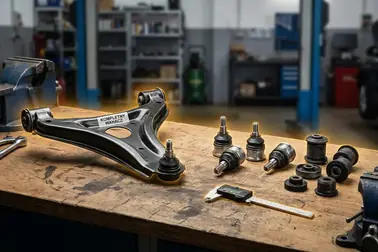

Wymienić tuleję, sworzeń czy cały wahacz?

O zakresie serwisu decyduje budowa fabryczna części, stopień wyeksploatowania okolicznych złączy oraz fakt, że koszty robocizny za wprasowanie kompletu gum bardzo często przewyższają cenę gotowego zespołu zamiennego.

Kiedy wystarczy wymiana jednego elementu?

Wybór pojedynczego sworznia i zaledwie jednej nowej tulei ma racjonalne podłoże w sytuacjach, w których uszkodzenie nastąpiło bardzo wcześnie lub mechanicznie (np. poprzez uderzenie). Aby bezpiecznie wcisnąć nową gumę, gniazdo montażowe w starym wahaczu musi zachować precyzyjne spasowanie. Zbyt wyrobiony otwór, rozbity rdzą lub wielokrotnym uderzaniem młotka, szybko uwolni nową tuleję ryzykując usterkę na drodze.

Kiedy lepszy jest kompletny wahacz?

Zakup zespolonej części gotowej do montażu to najlepsze wyjście z sytuacji, w której uszkodzeniu uległ sworzeń nitowany do ramienia (wymagający kłopotliwego rozwiercania na warsztacie) lub rozpadły się już obie główne tuleje. Kupując element od renomowanego producenta dostajesz spójną jakość w punktach narażonych na największe siły i nie tracisz pieniędzy na opłacenie kilku godzin żmudnego procesu obsługi prasy hydraulicznej.

Czy wymieniać wahacze parami?

Uszkodzenia jednego elementu nie wymuszają na kierowcy uniwersalnego obowiązku dokonywania napraw obu stron osi. Jeżeli wpadniesz w wielką dziurę z prawej strony i skrzywisz element – wymieniasz tylko uszkodzoną sztukę. Jeśli tuleja zużyła się wskutek naturalnego starzenia, element po drugiej stronie o podobnym przebiegu także wymaga kontroli, a symetryczna wymiana potrafi oszczędzić drugiej wizyty i opłat za geometrię.

Jak przebiega wymiana i co trzeba zrobić po naprawie?

Cały proces serwisowy wymaga stabilnego uniesienia auta, wypięcia części za pomocą dopasowanych ściągaczy stożków, zamontowania ramienia i zaciągnięcia nakrętek pod odpowiednim obciążeniem roboczym pojazdu.

Wymiana wahacza, sworznia i tulei w skrócie

Zanim mechanik oddzieli element od zwrotnicy, zaopatruje się w odpowiednio dopasowany sprzęt. Uderzanie z góry młotkiem w sworzeń nie należy do prawidłowych technik naprawczych. Następny krok polega na odkręceniu mocowań prowadzących z poziomu sanek silnika lub ramy i demontażu wahacza. Nowy element wymaga zastosowania rekomendowanych fabrycznie sił wyrażonych w niutonometrach. Bardzo często podczas weryfikacji stosuje się też nowe śruby mimośrodowe przewidziane do korygowania regulacji.

Dlaczego dokręcanie tulei na opuszczonym zawieszeniu jest ważne?

Stanowi to istotny etap wypracowywania należytych tolerancji gwarantujących zachowanie projektowanej zdatności uginania wprasowywanych tulei. Po wstępnym skręceniu połączeń mechanik opuszcza auto na koła albo podpiera zwrotnicę podnośnikiem tak, by zawieszenie przyjęło pozycję jak podczas jazdy, i dopiero wtedy dokręca śruby tulei do zadanego momentu.

Kiedy po wymianie skontrolować geometrię kół?

Ingerencje w spójność podwozia często modyfikują relacje przestrzenne opon. Kontrola pochylenia oraz zbieżności bywa nieodzowna, kiedy zakładano skomplikowane ramię lub gdy warsztat poluzował jakiekolwiek śruby regulacyjne. Przed wizytą na stanowisku pomiarowym warto usunąć wszystkie pozostałe drobne usterki podwozia, bo pomiar wykonany na zużytych elementach traci ważność po ich wymianie. Stosowana w stacjach diagnostycznych elektronika po prostu nie zapewni dobrych kalibracji na podkładzie trzęsących i uciekających przegubów.

Ile kosztuje wymiana wahacza, sworznia lub tulei?

Pojedyncza tuleja kosztuje orientacyjnie 30 do 250 zł, a sam sworzeń to wydatek rzędu 40 do 250 zł. Za markowy zamiennik kompletnego wahacza warsztat policzy Ci od 150 do 1500 zł lub niekiedy zauważalnie więcej w przypadku skomplikowanych konstrukcji aut usportowionych. Pod kątem zlecanej fachowcowi usługi, orientacyjny koszt robocizny za stronę kształtuje się pomiędzy 100 a 350 zł w przypadku sworznia, około 150 do 450 zł za obsługę wymiany tulei na prasie oraz 150 do 350 zł za zamontowanie całości gotowego ramienia.

Co najbardziej wpływa na końcową cenę?

Faktura nie zawsze wynika wyłącznie z renomy punktu naprawy. Bardzo powszechną sytuacją wydłużającą serwis jest obecność mocno wrośniętych śrub. W takich realiach mechanik używa palnika gazowego albo narzędzi oscylacyjnych do ucięcia pręta, co znacznie wydłuża pobyt w serwisie. Jeśli wymieniasz wyłącznie kilka poszczególnych gum, pamiętaj, że wyciśnięcie elementu to odrębna procedura użycia prasy wyceniana jako dodatkowy czas pracy.

Jak porównać wycenę pojedynczych części z kompletnym wahaczem?

Rachunek musi opierać się na chłodnej matematyce. Podlicz koszty nabycia trzech gum i osobnego sworznia (wraz z ich demontażem i montażem dla jednej ze stron) i zestaw z ceną fabrycznie złożonego, wzmocnionego ramienia. Odpadają w ten sposób żmudne zlecenia na stanowisku warsztatowym, co przy skomplikowanym wielowahaczowym zawieszeniu potrafi przeważyć na korzyść w pełni nowego, aluminiowego odlewu.

Jakich narzędzi wymaga naprawa wahaczy i sworzni?

Odpowiednio ukierunkowana siła z dedykowanych ściągaczy, klucz dynamometryczny, podpory o właściwej nośności oraz prasa lub zestaw śrubowy z adapterami dopasowanymi do tulei to klucz do niezawodnego montażu.

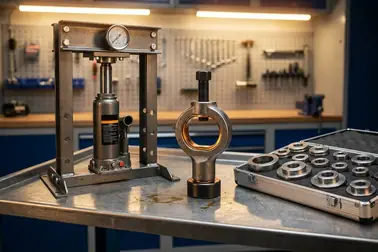

Ściągacz, prasa i adaptery: do czego służą?

Ściągacz śrubowy centrycznie i bez uderzeń wypycha trzpień sworznia z zapieczonego przez lata gniazda stożkowego, oszczędzając osłony i sąsiednie elementy. Z kolei maszyna zwana prasą przekazuje kilka ton nacisku wyłącznie poprzez specjalistyczny krążek adaptera, który dba, by siła tłoka wylądowała bezpośrednio na metalowym zewnętrznym pierścieniu gumowej wkładki bez deformacji nowej warstwy sprężystej.

Których prac nie wykonywać bez właściwego wyposażenia?

Nigdy nie wciskaj gumy do profilu wahacza domowym sposobem wykorzystując cienkie łebki od nasadek albo imadła garażowe. Opór pasowania powoduje duże naprężenie. Takie operacje prowadzą wprost do pęknięcia aluminiowego korpusu lub jego uszczerbienia. Wystrzegaj się też przebywania pod konstrukcją auta wspartego zaledwie zwykłym lewarkiem do zmiany opon w trakcie awarii.

Regeneracja, wahacze regulowane czy nowe części?

Stosowanie podzespołów bezpośrednio od producenta to standardowa i najpewniejsza procedura serwisu, odnawianie starych ramion zarezerwowano dla trudnych konstrukcji, a parametry z szeroką regulacją cenią pasjonaci motorsportu.

Kiedy regeneracja może mieć sens?

Prowadzenie odnowy wysłużonych ramion praktykuje się w przypadku niezwykle rzadkich samochodów zabytkowych oraz limuzyn pozbawionych dedykowanych tanich odpowiedników ze sklepów zewnętrznych. Dla zachowania pewności jakości i bezproblemowej funkcjonalności regeneracja musi opierać się na jasno zatwierdzonej technologii naprawczej. Rzetelny zakład regeneracji kontroluje wymiary, potwierdza, że baza nie jest powypadkowa, stosuje właściwe pasowania i wystawia protokół wykonanych prac. Uderzone w kraksie bądź skorodowane segmenty ze złamanymi obejmami nie kwalifikują się do ponownego wykorzystywania w pojeździe i trzeba je oddać do ostatecznego zniszczenia punktom utylizacji.

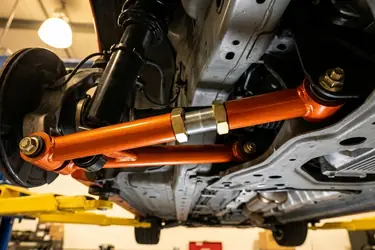

Kiedy stosuje się wahacze regulowane?

Są to skomplikowane drążki, w których długość ustala się z wielką precyzją, co zjawia się niezwykle rzadko w standardowych wozach. Tuning, ogromne zniżenie sylwetki auta oraz wyścigi na torach wprowadzają koło w takie zagięcie, z którym seryjne mocowania sobie nie radzą. Specjalny śrubowy dystans przywraca kąt nachylenia osi do wymaganej specyfikacji zapobiegając darciu rantów opony.

Jak dobrać wahacz lub sworzeń do samochodu?

Odpowiednia identyfikacja obejmuje odczyt numeru nadwozia VIN, dopasowanie dokładnego numeru oryginalnej części (OE) pojazdu oraz podanie koniecznej, konkretnej strony montażu.

Jakie dane przygotować przed zamówieniem części?

Zamówienie odpowiednich artykułów usprawnia wdrożenie odpowiednio bogatej checklisty zakupowej. Przed rozpoczęciem wyszukiwań dokładnie skompletuj dane obejmujące markę, model, rok produkcji pojazdu i wersję posiadanej jednostki silnikowej. Wyodrębnij poprawny typ nadwozia, odczytaj precyzyjnie przypisany wariant ramy zawieszenia i zlokalizuj interesującą Cię oś oraz pozycję. Dobrą zasadą jest także wcześniejsze upewnienie się w sprawie obiecanej od producenta gwarancji nowej sztuki nośnej. Pamiętaj, że orientacja na linii kierunków montażu jest liczona z perspektywy osoby na siedzeniu kierowcy, a nie osoby stojącej przodem do auta.

Co porównać poza ceną i marką?

Zdjęcie produktu potrafi wprowadzić zamęt. Skup się w pełni na zawartości paczki. Czy oprócz całego sztywnego ramienia z wprasowanymi gładko mocowaniami dostajesz zapakowane dodatkowe nowe śruby samokontrujące? Producent o doskonałej reputacji nie oszczędza na nakrętkach usztywniających geometrię ani trwałości elastycznej osłony przy łożysku sworznia.

Co skontrolować po naprawie wahacza lub sworznia?

Odpowiedni stan to powrót centralnej kierownicy do pozycji wyjściowej, brak kolizji przy maksymalnym skręcie i wyeliminowanie głuchych dudnień obnażanych chociażby przez łaty drogowe.

Krótka checklista odbioru auta

Gdy opłacasz warsztat, w pierwszej kolejności odbądź dynamiczną przejażdżkę po parkingu i kawałku wyboistej drogi z różną prędkością.

• Przeanalizuj po opuszczeniu pojazdu prawidłowe położenie samych tulei roboczych pod obciążeniem oraz wyklucz z mechanikiem obecność niedokręconych luzów po wyjeździe warsztatowym.
• Upewnij się co do nałożenia zawleczek, sprawdź stabilizację na sworzniach oraz staranne umieszczenie zabezpieczeń dla podzespołów łączących.
• Oceń brak punktów szorowania pomiędzy ugiętymi elementami wahacza a sąsiadującym przewodem doprowadzającym płyn hamulcowy oraz kręcącą się szybko wokół własnej osi półosią.
• Zachowaj świadomość, że polecenie ponownej weryfikacji po dokręcaniu nakrętek w odstępie czasowym stanowi zasadę nakazywaną głównie dla konkretnych wytycznych uwzględnianych stosowną dokumentacją napraw producenta auta.

Jak odróżnić problem wahacza od części sąsiednich?

Nierzadko wymiana jednej osłabionej blachy uwidacznia objawy wypracowanych okolic. Jeśli na ostrych nierównościach wciąż bębni, łączniki drążka mogą potrzebować weryfikacji. Jeśli mimo sztywnego ramienia zdejmujesz stopę z hamulca, a samochód od razu zmierza w pole – winę obarcza drążek układu sterującego lub kompletna asymetria ogumienia.

Bezpieczeństwo leży w szybkich decyzjach: głuchy dźwięk obliguje do weryfikacji, zauważalny luz w prowadzeniu to wskazanie do postoju. Zamienne segmenty podwozia kupuj bazując zawsze na unikalnym przyporządkowaniu danego numeru OE potwierdzonego szczegółowo po rozkodowaniu ciągu VIN pojazdu. Pamiętaj też o ustawieniu parametrów, jeśli prace ingerowały silnie w zwrotnice lub mocowania nadzorujące położenie Twoich opon.
