Skrzynia biegów – rodzaje, budowa i zasada działania

Skrzynia biegów to przekładnia, która przekazuje napęd z silnika i dobiera przełożenie odpowiednie do prędkości oraz potrzebnej siły napędowej. Niższe biegi zwiększają moment obrotowy dostępny na kołach, co ułatwia ruszanie, natomiast wyższe biegi pozwalają jechać z dużą prędkością przy niższej, oszczędniejszej prędkości obrotowej silnika.

Przedstawiony artykuł to kompleksowa mapa dla każdego kierowcy. Dowiesz się z niego, jak działa cały układ, a przy konkretnych zagadnieniach, takich jak szczegółowa budowa manuala, wybór automatu czy usterki, pokierujemy Cię do naszych specjalistycznych, dedykowanych poradników.

Co to jest skrzynia biegów i za co odpowiada w samochodzie?

Skrzynia biegów znajduje się w torze przenoszenia napędu między silnikiem lub innym źródłem momentu obrotowego a mechanizmem różnicowym i kołami. Zmiana przełożenia w jej wnętrzu pozwala precyzyjnie dopasować prędkość obrotową oraz moment obrotowy do aktualnych warunków na drodze, bez konieczności zmieniania charakterystyki samego źródła napędu.

Jaką funkcję pełni przekładnia biegów?

Głównym zadaniem przekładni jest modyfikowanie relacji między wejściem a wyjściem napędu. Jeśli przełożenie jest większe od 1, wał wyjściowy obraca się wolniej od wejściowego, ale może przekazywać znacznie większy moment obrotowy. Warto pamiętać, że przekładnia nie tworzy żadnej dodatkowej mocy. Zmienia jedynie proporcje między obrotami a siłą, a część energii silnika jest z reguły tracona w wyniku naturalnego tarcia mechanizmów.

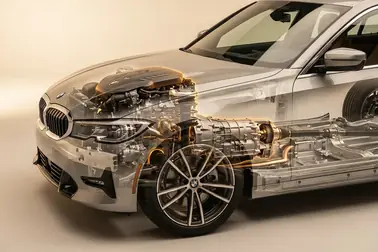

Gdzie jest skrzynia biegów w samochodzie?

W klasycznym układzie z silnikiem umieszczonym z przodu pojazdu, przekładnia jest zazwyczaj zamontowana bezpośrednio do bloku silnika. Jej dokładna lokalizacja zależy od orientacji jednostki napędowej (wzdłużna lub poprzeczna) i wybranego układu napędowego.

W popularnych samochodach przednionapędowych powszechnie stosuje się tak zwany zespół transaxle. Oznacza to, że skrzynia biegów oraz mechanizm różnicowy są zintegrowane w jednej wspólnej obudowie, co oszczędza miejsce pod maską. Jeśli interesuje Cię szerszy kontekst połączeń, sprawdź, czym różnią się rodzaje napędów w samochodach.

Budowa skrzyni biegów: jakie elementy tworzą przekładnię?

Wspólne grupy elementów tworzące większość przekładni to obudowa, uszczelnienia, środek smarny, zespoły wałów, pary kół zębatych, łożyska oraz mechanizm wyboru przełożenia. Droga napędu zaczyna się na wejściu z silnika, przechodzi przez odpowiednio zestopniowany element wybierający konkretne przełożenie, by trafić na wał wyjściowy i ostatecznie przenieść siłę do mechanizmu różnicowego.

Wały, koła zębate i łożyska

Wały pełnią rolę przenośników napędu we wnętrzu skrzyni, a zamocowane na nich koła zębate bezpośrednio ustalają wartość przełożenia. Łożyska z kolei dbają o utrzymanie obracających się elementów we właściwej pozycji, jednocześnie ograniczając opory ruchu. Przykładowo, jeśli napęd przechodzi z koła o 20 zębach na koło z 40 zębami, otrzymujemy stosunek przełożenia 2:1. Wynika z tego, że wałek po stronie większego koła będzie obracał się dwukrotnie wolniej, ale zaoferuje teoretycznie dwukrotnie wyższy moment obrotowy.

Mechanizm wyboru przełożenia i obudowa

Mechanizm wyboru przełożenia stanowi fizyczny łącznik między kierowcą (lub sterownikiem) a częściami roboczymi skrzyni. To on decyduje, która para kół zębatych przenosi napęd w danym momencie. Całość zamknięta jest w szczelnej obudowie (tzw. karterze).

Zapewnia ona sztywność i stabilne podparcie dla łożysk, chroni układ przed brudem z drogi i, co najważniejsze, zatrzymuje w środku olej smarujący. Nawet niewielkie pęknięcie obudowy grozi wyciekiem i szybkim zatarciem mechanizmów. Zobacz też nasz poradnik wskazujący na poszczególne elementy wewnętrzne skrzyni biegów i typowe usterki z nimi związane.

Które części różnią skrzynię manualną od automatycznej?

Zasadniczą różnicą między tymi rozwiązaniami jest sposób łączenia biegów. Charakterystycznym elementem tradycyjnej skrzyni ręcznej są synchronizatory. Koła zębate pozostają w niej stale zazębione, a synchronizator wyrównuje prędkości i sprzęga wybrane koło z wałem. Automaty, w zależności od wybranej technologii, wykorzystują za to sprzęgła wielopłytkowe, skomplikowane przekładnie planetarne oraz zaawansowane bloki sterowania elektrycznego, hydraulicznego lub mechatronicznego.

Jak działa skrzynia biegów i co zmienia przełożenie?

Niższy bieg, czyli większe przełożenie liczone jako stosunek prędkości wejścia do wyjścia, ułatwia ruszanie i pokonywanie dużych oporów. Wyższy bieg zmniejsza przełożenie i obniża obroty silnika podczas płynnej, szybszej jazdy. Zmiana konkretnego biegu wymaga rozłączenia aktualnej drogi napędu, a następnie szybkiego przełączenia odpowiednich elementów w przekładni tak, aby skierować moment na właściwą parę kół zębatych.

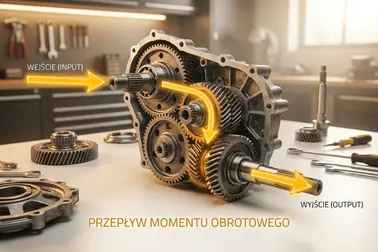

Jak moment obrotowy przepływa przez skrzynię?

Moment generowany przez silnik najpierw trafia na wejście skrzyni. Następnie przechodzi przez aktywny w danym momencie zespół realizujący przełożenie. Finalnie moment obrotowy trafia na wał wyjściowy, a stamtąd, w zależności od układu napędowego, wędruje przez wał napędowy lub bezpośrednio do mechanizmu różnicowego i na koła.

Wyobraź sobie idealne przełożenie 3:1. Oznacza to, że prędkość wału wyjściowego będzie równa jednej trzeciej prędkości wału wejściowego, ale moment obrotowy przekazany dalej zostanie trzykrotnie zwiększony. W rzeczywistym układzie ostateczny wynik ulega nieznacznemu obniżeniu przez straty mechaniczne.

Co dają niski i wysoki bieg?

Niskie biegi (zazwyczaj od pierwszego do trzeciego) dają ogromną siłę napędową, ale kosztem niższej prędkości maksymalnej na danym przełożeniu. Z tego powodu używa się ich do ruszania z miejsca, dynamicznego przyspieszania i podjazdów pod strome wzniesienia z pełnym obciążeniem. Z kolei wysoki bieg powoduje znacznie mniejsze zwielokrotnienie momentu, ale gwarantuje, że przy podróżowaniu z wyższą stałą prędkością (np. na autostradzie), silnik utrzyma niższe obroty, co minimalizuje spalanie i hałas.

Jak działają luz i bieg wsteczny?

W położeniu neutralnym (na tak zwanym luzie) skrzynia fizycznie nie przekazuje napędu na wyjście, pomimo że część elementów zasilanych przez pracujący silnik może się kręcić w jej wnętrzu. Zmiana kierunku jazdy wymaga z kolei włączenia biegu wstecznego. W typowej skrzyni mechanicznej odbywa się to poprzez dosunięcie dodatkowego, pośredniego koła zębatego, które wymusza odwrócenie kierunku obrotów wału wyjściowego w stosunku do normalnej jazdy w przód.

Jakie są główne rodzaje skrzyń biegów?

Podstawowy podział obejmuje skrzynie ręczne, w których kierowca decyduje o przełożeniu, oraz zautomatyzowane i automatyczne, robiące to za niego. Konstrukcje automatyczne obejmują aż kilka odmiennych technicznie rodzin. Same nazwy handlowe używane przez dealerów nie zawsze jasno określają, jaki mechanizm faktycznie zamontowano w konkretnym aucie.

Skrzynia ręczna

W tradycyjnej przekładni ręcznej odpowiedzialność za zmianę biegów spada wyłącznie na kierowcę. Wykorzystując dźwignię, użytkownik wybiera odpowiednie przełożenie, a pedałem sprzęgła samodzielnie decyduje o momencie rozłączenia i ponownego spięcia napędu. Rozwiązanie to jest proste konstrukcyjnie, choć wymaga wprawy w operowaniu sprzęgłem. Na koszt naprawy wpływa też stan współpracującego zestawu sprzęgła, czasem z kołem dwumasowym.

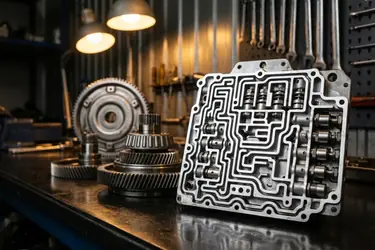

Skrzynia automatyczna

Skrzynie automatyczne potrafią na bieżąco analizować warunki jazdy, obciążenie oraz prędkość, aby optymalnie dobrać przełożenie lub zarządzać przekazywaniem momentu bez udziału człowieka. Świat automatów jest bardzo zróżnicowany, dlatego znajdziemy w nim klasyczne konstrukcje hydrokinetyczne, dynamiczne przekładnie dwusprzęgłowe oraz płynne skrzynie bezstopniowe (CVT). Pełny podział znajdziesz w zestawieniu omawiającym rodzaje skrzyń automatycznych.

Skrzynia zautomatyzowana i półautomatyczna

Skrzynia zautomatyzowana bazuje w rzeczywistości na standardowej mechanicznej przekładni ze stopniami. Różnica polega na tym, że za fizyczne przesuwanie biegów i operowanie sprzęgłem ciernym odpowiadają zewnętrzne siłowniki oraz sterownik elektroniczny. Brak pedału sprzęgła w podłodze nie oznacza więc, że jedziesz klasycznym automatem hydrokinetycznym. Jeśli chcesz zrozumieć tę różnicę w praktyce, przeczytaj, na czym polega działanie skrzyni półautomatycznej.

Nazwy DSG, PowerShift i Tiptronic

DSG i PowerShift oznaczają rodziny skrzyń dwusprzęgłowych. Tiptronic jest nazwą związaną z ręcznym sterowaniem automatem i sama nie przesądza o jego konstrukcji. Aby prawidłowo zidentyfikować posiadany układ, należy ustalić markę, model, rocznik pojazdu, wersję silnika oraz dokładny kod przekładni.

Jak wygląda obsługa skrzyni biegów na co dzień?

Prawidłowa obsługa zależy w głównej mierze od konstrukcji skrzyni oraz precyzyjnych zaleceń producenta pojazdu. Podstawy obejmują płynną zmianę biegów, kontrolę poziomu oleju oraz jego terminową wymianę. Należy pamiętać, że specyfikacja środka smarnego i interwały serwisowe nie są uniwersalne dla każdego samochodu.

Zmiana biegów bez przeciążania przekładni

Zgrzyt, głośne uderzenie z okolic podłogi lub zauważalne szarpnięcie przy wrzucaniu przełożenia oznaczają, że prędkości obrotowe kół zębatych nie zostały wyrównane albo sterowanie skrzynią nie funkcjonuje prawidłowo. Użytkując automat, nie zmieniaj kierunku jazdy z D na R (i odwrotnie), gdy samochód ciągle się toczy. Robiąc to bez pełnego zatrzymania, narażasz podzespoły na duże naprężenia, o ile dany producent wyraźnie nie udostępnił innej procedury manewrowania.

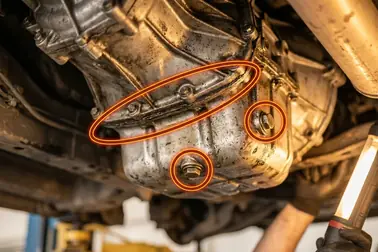

Olej i kontrola szczelności

Odpowiedni olej przekładniowy to fundament żywotności całej konstrukcji. Zmniejsza on tarcie mechaniczne, skutecznie odprowadza nagromadzone ciepło i zapobiega przyspieszonej korozji. Co ważne, w przypadku wielu automatów pełni on również funkcję płynu roboczego w kanałach hydraulicznych mechatroniki.

Regularnie zaglądaj pod auto. Świeża plama na miejscu parkingowym czy wyraźnie mokra, zaolejona dolna obudowa karteru wymagają kontroli warsztatowej, aby uniknąć pracy przekładni bez odpowiedniego smarowania. Szerzej temat środków smarnych omawiamy, podpowiadając optymalny dobór oleju do skrzyni.

Jak ustalić właściwe zalecenia dla swojego auta?

By prawidłowo serwisować przekładnię, nie możesz polegać na opiniach z forów opisujących „ogólne” interwały. Zbierz fakty dotyczące Twojego pojazdu:

• Ustal dokładny rocznik, generację modelu oraz pojemność i moc jednostki napędowej.
• Sprawdź na naklejce informacyjnej lub po numerze VIN fabryczny, często kilkuliterowy, kod skrzyni biegów. Warto pamiętać, że sam wygląd lewarka lub obecność symboli P-R-N-D kompletnie nie mówią o architekturze układu.
• Zestaw te dane z oficjalną instrukcją obsługi lub specyfikacją ASO producenta, aby uzyskać bezbłędne wytyczne dotyczące lepkości i terminów kontroli oleju.

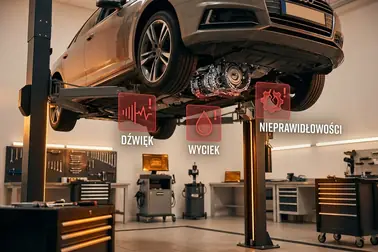

Jakie objawy mogą wskazywać na uszkodzenie skrzyni biegów?

Do powszechnych objawów ostrzegawczych wskazujących na zużycie skrzyni należą nowy, rosnący hałas lub chrobotanie, zgrzytanie przy zmianie przełożenia, samoistne wyskakiwanie biegów oraz zauważalna zwłoka w reakcji układu napędowego. Warto jednoznacznie odróżnić specyfikę pracy danej konstrukcji od anomalii. Nowe lub wyraźnie nasilające się objawy zawsze wymagają diagnostyki. Nagła utrata napędu, rozległy wyciek płynu, intensywny odgłos mechaniczny czy zapach spalenizny to sygnały do przerwania jazdy i skonsultowania się z niezależnym warsztatem.

Dźwięki, opór i problemy ze zmianą biegu

Gdy irytujący hałas (np. piszczenie lub huczenie) aktywuje się wyłącznie po włączeniu jednego, konkretnego przełożenia, bardzo często uszkodzenie zlokalizowane jest w parze kół pracujących w tym konkretnym torze napędowym. Z kolei, gdy hałas narasta równomiernie i zależy przede wszystkim od prędkości samochodu, problem może tkwić nie tylko w samej skrzyni, ale chociażby w łożyskach kół lub podporze wału napędowego. Metaliczny zgrzyt przy próbie włożenia biegu również nie jest ostatecznym wyrokiem dla przekładni, ponieważ niekiedy jego źródłem okazuje się nieszczelny wysprzęglik, zużyte sprzęgło albo naciągnięta linka mechanizmu lewarka.

Szarpanie, zwłoka i brak napędu

Problemy objawiające się szarpaniem, przechodzeniem auta w tryb awaryjny (tzw. limp mode), poślizgiem obrotów (silnik wyje, ale samochód nie przyspiesza) oraz zwłoką przed zapięciem biegu po przestawieniu dźwigni, wymagają diagnozy warsztatowej. Te sygnały to klasyczne objawy awarii automatycznej skrzyni, na które wpływ mają elektrozawory, zapchane filtry oleju lub spalone pakiety tarczek ciernych. Z drugiej strony, nagły, całkowity brak przekazywania mocy wcale nie musi oznaczać zmielonych trybów, gdyż niekiedy pęka jedynie jedna z półosi napędowych.

Co sprawdzić przed decyzją o naprawie?

Nie pozwól, aby panika doprowadziła do nieprzemyślanego, kosztownego zakupu nowej części. Wykonaj przemyślaną wstępną diagnozę:

1. Spisz notatki o warunkach usterki: przy jakiej prędkości, na jakim biegu i przy jakiej temperaturze silnika występuje główny problem.
2. Sprawdź, czy nie ma wycieków oleju pod obudową karteru oraz czy spod maski nie dobiega swąd palonych okładzin ciernych.
3. Sprawdź na naklejce znamionowej lub po numerze VIN dokładny typ i kod skrzyni biegów.
4. Jeżeli Twój samochód ma przekładnię ze sterownikiem (automat, CVT lub skrzynię zautomatyzowaną), udaj się do warsztatu w celu odczytu zapisanych błędów z systemu diagnostyki elektronicznej.

Pamiętaj, że wybór między całkowitą regeneracją, zakupem części używanej a naprawą punktową jest złożony. Szacując budżet, powinieneś wziąć pod uwagę koszty robocizny warsztatu, okres gwarancji oraz ostateczną wartość samego pojazdu.

Który poradnik o skrzyni biegów odpowie na konkretne pytanie?

Jeśli interesuje Cię praca tradycyjnych mechanizmów, sprawdź przewodnik o przekładniach manualnych. Zasadę działania modeli bez sprzęgła objaśnia poradnik o skrzyniach automatycznych. Kwestie oznaczeń handlowych, analizy objawów, budowy podzespołów i metod naprawy opisujemy w dedykowanych tekstach, po które warto sięgnąć zaraz po ustaleniu kodu posiadanej przekładni.

Budowa i działanie konkretnego rodzaju

Jeśli jesteś miłośnikiem sprawdzonych, analogowych rozwiązań, z pewnością docenisz dogłębną analizę synchronizatorów i konstrukcji przekładni manualnych. Ci, którzy stawiają na komfort obsługi, mogą zanurzyć się w sekrety sterowania mechatroniką i przekładniami hydrokinetycznymi. Pamiętaj, aby przed próbą szukania części zawsze potwierdzić kod swojej skrzyni i upewnić się, co kryje się pod nazwą systemu wskazywanego przez markę samochodu. Szczegółowe rozpoznanie ułatwią nasze wytyczne objaśniające rozpoznawanie typu skrzyni w aucie, oraz dokładne omówienie pokazujące, jak działa skrzynia automatyczna.

Objawy, elementy i naprawa

Rozłożenie problemu na czynniki pierwsze wymaga odniesienia objawów drogowych do przypisanych im wewnętrznych elementów mechanicznych. Poniższa tabela stanowi mapę drogową. Pozwoli Ci ona szybko przejść z tekstu ogólnego do poradnika, który pogłębia interesujące Cię zagadnienie.

Skrzynia biegów bezustannie dba o optymalne dopasowanie wytworzonego przez silnik momentu i prędkości obrotowej do bieżących warunków jazdy, ruszania i autostradowych podróży. Jej dokładna architektura zależy w pełni od tego, czy masz do czynienia z prostym mechanizmem manualnym, czy z zaawansowanym sterownikiem nowoczesnego automatu. Zawsze zachęcamy do weryfikacji trzyliterowego kodu przekładni na naklejce znamionowej Twojego auta i odszukania trafnego poradnika w naszej bazie. Jeśli natomiast słyszysz już poważne wycie łożysk lub odczuwasz zauważalne szarpania na drodze, udaj się na rzetelną diagnostykę i wymianę części do wyspecjalizowanego, niezależnego warsztatu. Najczęstszy zużywający się element manuala, synchronizator, opisujemy osobno w artykule o synchronizatorze skrzyni biegów.
