Narzędzia do wymiany sworzni i tulei wahacza

Do wymiany sworzni i tulei dobiera się narzędzie w zależności od rodzaju połączenia, dostępnej przestrzeni oraz kierunku wciskania elementu. Ściągacz śrubowy sprawdza się przy rozłączaniu stożka ze zwrotnicą. Prasa lub zestaw tulei są potrzebne przy elementach wciskanych, a zapieczone połączenia wymagają pracy warsztatowej. Potoczne określenie ściągacz do wahaczy obejmuje kilka zupełnie różnych urządzeń. Ich właściwy dobór wynika bezpośrednio z konstrukcji danego zawieszenia, o czym szerzej opowiada nasz przewodnik po wahaczach i sworzniach. Warto również znać podstawową budowę i działanie sworznia, aby precyzyjnie ocenić, gdzie należy przyłożyć siłę podczas demontażu.

Ściągacz do wahaczy: jakie narzędzia obejmuje ta nazwa?

Ściągacz do wahaczy to ogólne określenie opisujące narzędzia do rozpinania stożka sworznia, wyciskania korpusu z gniazda oraz wciskania nowych tulei. Użycie konkretnego sprzętu jest dyktowane przez instrukcję naprawczą pojazdu. Samo rozłączenie sworznia od zwrotnicy nie oznacza, że tym samym narzędziem wyprasujesz jego korpus z wahacza.

Narzędzia do rozłączania stożka sworznia

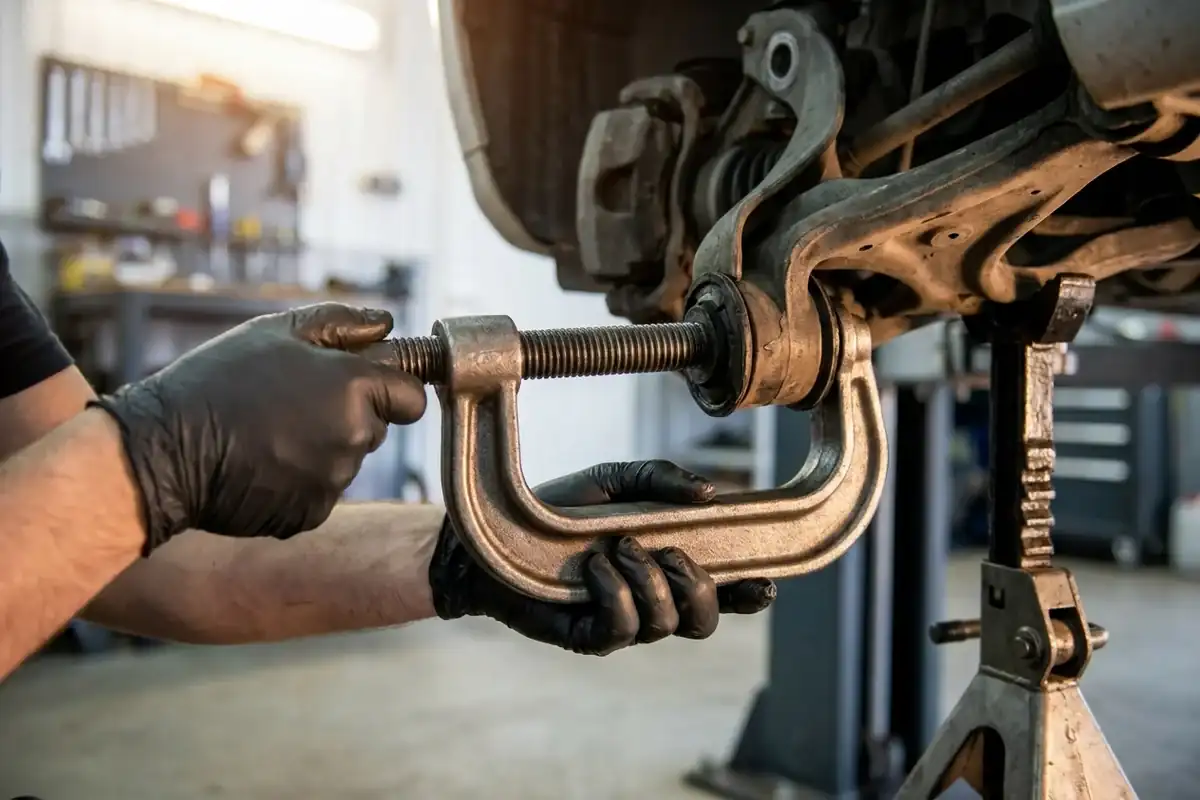

Ściągacz śrubowy naciska na koniec gwintowanego trzpienia, opierając swoje ramiona o gniazdo sworznia. Dobrą praktyką jest nakręcenie nakrętki na kilka pierwszych zwojów gwintu. Dzięki temu chronisz gwint przed zgnieceniem i ograniczasz gwałtowne uderzenie, gdy stożek nagle puści. Alternatywą jest separator klinowy (wbijane widełki). Działa on udarowo i bardzo często przecina gumową osłonę. Z tego powodu separatora używa się głównie wtedy, gdy stara część trafia na złom. Jeśli chcesz poznać więcej detali, sprawdź rodzaje ściągaczy do sworzni.

Narzędzia do wyciskania i wciskania elementów

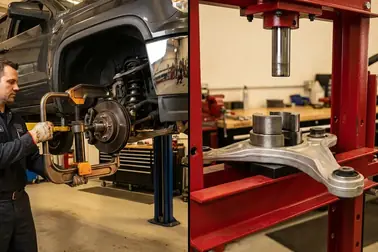

Rama typu C pozwala na wciskanie i wyciskanie sworzni bezpośrednio na aucie. Warunkiem jest ilość miejsca: korpus ramy, śruba napędowa i adaptery muszą zmieścić się całkowicie współosiowo wokół gniazda wahacza. Jeśli zawieszenie jest mocno zabudowane, konieczne staje się użycie klasycznej prasy warsztatowej. Praca na prasie wymaga stabilnego podparcia zdemontowanego wahacza w co najmniej dwóch punktach. Należy uważać, aby nie obciążać cienkich krawędzi odlewu ani osłon gumowych układu.

Jak dobrać narzędzie do sworznia lub tulei?

Narzędzie dobiera się zaczynając od ustalenia rodzaju połączenia. Trzpień stożkowy wymaga jedynie rozłączenia, podczas gdy element osadzony wciskowo potrzebuje kontrolowanego, osiowego wyciskania. Zestaw jest właściwie dopasowany tylko wtedy, gdy oś śruby lub tłoka idealnie pokrywa się z osią elementu, a adapter naciska na solidny pierścień nośny. Szukając rozwiązań dla elementów metalowo-gumowych, pomocne będą dedykowane narzędzia do tulei wahacza.

Tabela wyboru według rodzaju połączenia i dostępu

Dla połączenia stożkowego właściwym wyborem jest ściągacz śrubowy. Dla wciskanego korpusu potrzebna będzie rama typu C lub stacjonarna prasa. Brak miejsca przy nadkolu oznacza konieczność wymontowania wahacza. Praca na siłę pod kątem prowadzi do uszkodzenia gwintu narzędzia lub deformacji elementu.

Średnica, skok i geometria adapterów

Adapter naciskowy musi zawsze opierać się na metalowej części przeznaczonej do przenoszenia siły. Nigdy nie zapieraj go o gumowy rdzeń tulei, osłonę przegubu czy ruchomy trzpień nowego sworznia. Z kolei tuleja odbiorcza znajdująca się po drugiej stronie musi być głębsza niż całkowita droga wysuwania wyciskanego elementu. Zbyt płytka tuleja zablokuje część w połowie drogi, co momentalnie przeciąży śrubę ściągacza. Średnice wszystkich elementów dobieraj suwmiarką jeszcze przed przyłożeniem obciążenia. Luz musi pozwalać na swobodne przejście starej części, ale gniazdo nie może opierać się na krawędzi tak cienkiej, że pęknie pod naciskiem.

Siła prasy a sztywność zestawu

W warsztatach popularne są prasy o nacisku 6, 10, 12 czy 20 ton. Sama wielkość tłoka nie gwarantuje sukcesu. Rosnąca siła nacisku bez zauważalnego ruchu części oznacza zazwyczaj błąd. Przyczyną jest krzywe podparcie, zapomniany pierścień zabezpieczający, zaawansowana korozja strukturalna lub pomylony kierunek wyciskania. Pompując dalej, po prostu pogniesz wahacz. Pamiętaj, że dopuszczalna siła prasy to jedno, a wytrzymałość najsłabszego adaptera to drugie. Dodatkowe informacje zawiera nasz wpis opisujący dobór prasy do sworzni.

Praca na samochodzie czy po demontażu wahacza?

Praca bez demontażu części z auta jest możliwa, jeśli masz osiowy dostęp do połączenia, auto stoi stabilnie na kobyłkach, a narzędzie ma miejsce na pełny skok roboczy. Demontaż staje się konieczny, gdy duża rama koliduje ze zwrotnicą, wałkiem napędowym lub podłużnicą nadwozia. Wyjęcie wahacza na stół jest również wskazane, gdy wymaga tego procedura zachowania precyzyjnej orientacji nowej tulei kierunkowej.

Kiedy wystarczy rama typu C lub zestaw śrubowy?

Użycie ramy typu C ma sens, gdy bez problemu możesz wsunąć adaptery z obu stron gniazda. Śruba pociągowa zestawu musi być czysta i odpowiednio nasmarowana. Suchy, zardzewiały lub pokryty piaskiem gwint generuje ogromne tarcie. Daje to mylne wrażenie, że sworzeń stawia duży opór, podczas gdy w rzeczywistości walczysz z blokującym się ściągaczem.

Kiedy potrzebna jest prasa warsztatowa?

Duża prasa stacjonarna jest optymalna, gdy cały podzespół trzeba stabilnie podeprzeć, potrzebujesz masywnych adapterów lub ciasnota nadkola wymusza pracę pod kątem. Demontaż wahacza ułatwia bezpieczne oparcie detalu na łożach prasy. Pamiętaj, aby opierać wahacz możliwie najbliżej samego gniazda tulei. Zbyt duża odległość między punktem podparcia a punktem nacisku tworzy długie ramię dźwigni, co skutkuje nieodwracalnym zgięciem metalowego odlewu.

Jak bezpiecznie użyć ściągacza lub prasy?

Bezpieczne użycie narzędzi wymaga oczyszczenia gniazda, wyjęcia pierścieni zabezpieczających i upewnienia się co do właściwego kierunku wciskania. Samochód musi stabilnie stać na podporach warsztatowych w punktach wskazanych przez producenta. Zwykły lewarek hydrauliczny nie jest wystarczającym zabezpieczeniem, gdy szarpiesz ciężkimi narzędziami przy podwoziu.

Przygotowanie połączenia i narzędzia

• Całkowicie usuń rdzę i brud z krawędzi gniazda.
• Zdemontuj wszelkie zabezpieczenia. Pierścień osadczy (seger) lub śruba zaciskowa muszą zostać wyjęte przed użyciem narzędzi.
• Oceń stan ramy i adapterów. Pęknięcia, wygięty trzpień lub zgnieciony gwint dyskwalifikują sprzęt.
• Oznacz na wahaczu pozycję montażową tulei kierunkowych przed ich usunięciem. Zrozumienie, jakie działanie tulei wahacza przewidział inżynier, uchroni Cię przed jej obróceniem. Wcięcia, strzałki i kanały olejowe nowej części muszą pokrywać się ze starymi znacznikami.

Kontrolowane wyciskanie i wciskanie

1. Pierwszy nacisk śruby musi być delikatny. Służy on wyłącznie weryfikacji osiowości.
2. Jeżeli pod obciążeniem adapter zaczyna się zsuwać lub przechylać, natychmiast zwolnij nacisk i popraw geometrię ułożenia.
3. Zakładaj okulary ochronne oraz grube rękawice robocze. Odprysk hartowanej stali z pękniętej tulejki stwarza duże zagrożenie, dlatego warto osłonić strefę pracy kocem ochronnym i stać z dala od osi potencjalnego wyrzutu z narzędzia.
4. Po osadzeniu części sprawdź położenie rowka na pierścień zabezpieczający oraz stan osłony gumowej. Siłę dokręcania śrub dociskowych sprawdzaj w danych serwisowych auta.

Kiedy przerwać pracę i oddać element do warsztatu?

Pracę trzeba natychmiast zatrzymać w kilku konkretnych scenariuszach. Pękanie adaptera, wyginanie ramion wahacza, pęknięcie odlewu, obsuwanie się podpór prasy lub mocny wzrost obciążenia bez ruchu części to sygnały alarmowe. Podobnie należy postąpić w przypadku braku potwierdzonego kierunku montażu nowej części. Odkształcone gniazdo i silna korozja wymagają interwencji profesjonalisty. Braków w wiedzy i dopasowaniu sprzętu nie kompensuje się po prostu dłuższą dźwignią.

Najczęstsze błędy przy wymianie sworzni i tulei

Najczęstsze źródła uszkodzeń to nacisk pod złym kątem, oparcie krawędzi adaptera o cienką gumę oraz nieusunięte blokady mechaniczne. Chwytanie nowego sworznia za miękką osłonę podczas manipulacji praską może rozszczelnić smar wewnątrz przegubu jeszcze przed jego pierwszym kilometrem. Uderzanie w gwint bez nakrętki skutkuje trwałym zgnieceniem jego początku.

Błędy dopasowania i podparcia

Adapter naciskowy o zbyt małej powierzchni wciska się agresywnie w strukturę części, zamiast ją przesuwać. Z kolei adapter zbyt duży klinuje się w samym wahaczu i wyciska część razem z kawałkiem gniazda. Błędem jest również krzywe ułożenie pryzm podpierających na prasie. Nierównoległe podparcie wymusza boczne obciążenie tłoczyska i sprawia, że detal ustawia się w gnieździe pod dużym kątem.

Błędy podczas montażu nowej części

Przy wciskaniu silentblocków kluczowy jest punkt przyłożenia obciążenia. Przekazywanie siły przez miękki, gumowy rdzeń natychmiast zrywa jego połączenie z metalowym pierścieniem zewnętrznym. To bezpowrotnie niszczy tuleję. Innym poważnym błędem jest dokręcanie śrub centralnych zawieszenia przy swobodnie zwisających kołach na podnośniku. Powoduje to wstępne napięcie gumy, która szybko się zerwie po opuszczeniu samochodu. Wymieniony sworzeń należy zawsze montować używając nowych nakrętek samohamownych, jeśli tak mówi instrukcja – ponowne użycie starego zabezpieczenia jest niedopuszczalne.

Jaki zestaw narzędzi wybrać do własnego zakresu prac?

Do wykonania pojedynczej naprawy wystarczy precyzyjnie dobrany ściągacz śrubowy o dopasowanym rozstawie. Jeśli planujesz częste prace w różnych modelach pojazdów, potrzebujesz zestawu walizkowego z gradacją wymiarów oraz wytrzymałej prasy ramowej. Przed dokonaniem zakupu zweryfikuj zakres rozwarcia, głębokość gardzieli ramy, skok gwintu, średnice i głębokości adapterów oraz nośność najsłabszego elementu układu (maksymalna dopuszczalna siła). Ważnym kryterium jest też dostępność części zamiennych, w szczególności śruby pociągowej. Te parametry decydują o bezproblemowej pracy.

Narzędzie do jednej naprawy

Prosty ściągacz dedykowany do określonego modelu auta minimalizuje ryzyko pomyłki i złego podparcia adapterów. Wadą jest jednak jego niska uniwersalność – rzadko pasuje do innych aut w rodzinie. Przed inwestycją można rozważyć wykonanie ściągacza do sworzni na własną rękę. Należy jednak pamiętać, że narzędzie bez jednoznacznie potwierdzonej nośności i wytrzymałości materiałowej nie powinno być obciążane, aby uniknąć groźnego pęknięcia pod naciskiem.

Zestaw uniwersalny i wyposażenie warsztatowe

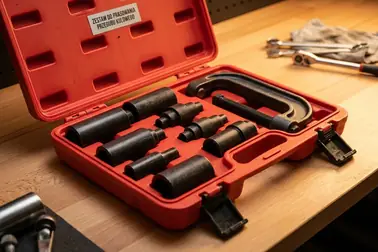

Zestaw walizkowy oferuje mnogość adapterów, ale sama ilość elementów nie oznacza wysokiej jakości. Najważniejsza jest grubość ścianek tulei oraz materiał wykonania ramy nośnej. Dobry zestaw musi zawierać stopniowane adaptery naciskowe, tuleje odbiorcze o różnych średnicach i głębokościach oraz elementy centrujące. Pamiętaj, że mnogość wymiarów nie zwalnia z obowiązku suwmiarkowego sprawdzenia dopasowania przed każdą zmianą elementu w aucie.

Checklista przed rozpoczęciem pracy

• Potwierdź typ połączenia i sprawdź instrukcję konkretnego modelu pojazdu.
• Ustal prawidłowy kierunek wyciskania elementu.
• Upewnij się, że usunięto wszystkie śruby zaciskowe i druciane blokady.
• Zmierz średnicę adaptera naciskowego, by wykluczyć kontakt z ruchomym sworzniem.
• Skontroluj głębokość tulei odbiorczej.
• Zacznij kręcić powoli, patrząc wyłącznie na współosiowość całego układu. Brak pewności chociaż w jednym punkcie oznacza, że należy zatrzymać klucz.

Wybór sprzętu to prosta reguła: stożki traktujemy precyzyjnym ściągaczem gwintowym, a sworznie wciskane poddajemy presji masywnej ramy C lub mocnej prasy stacjonarnej. Brak wygody i ciasnota wokół piasty oznaczają konieczność demontażu podzespołu. Wyższa wartość deklarowanej siły złącza hydraulicznego nigdy nie naprawia krzywego ustawienia podpór. Mając do czynienia z silną korozją lub uszkodzeniem gniazda, lepiej powierzyć operację solidnemu warsztatowi.
