Wahacz samochodowy – co to jest i do czego służy?

Wahacz to element zawieszenia, który łączy zwrotnicę lub piastę koła z nadwoziem albo ramą pomocniczą i prowadzi koło podczas jazdy. Umożliwia jego ruch pionowy, a jednocześnie przenosi siły boczne i wzdłużne, pomagając utrzymać właściwe położenie koła względem jezdni.

Dla wielu kierowców zawieszenie kojarzy się wyłącznie z resorowaniem. W rzeczywistości wahacz nie jest ani sprężyną, ani amortyzatorem. Pełni on rolę fizycznego przewodnika, który przekazuje obciążenia i pozwala autu bezpiecznie skręcać oraz hamować. Warto poznać jego położenie, działanie i budowę. Wiedza ta stanowi praktyczny przewodnik po wahaczach i sworzniach, który pomoże podejmować świadome decyzje w przypadku wizyty w warsztacie.

Co to jest wahacz w samochodzie i do czego służy?

Wahacz jest ruchomym łącznikiem między zwrotnicą lub nośnikiem koła a nadwoziem, ramą albo ramą pomocniczą samochodu. Jego podstawowe zadania to prowadzenie koła po precyzyjnie określonym torze oraz przenoszenie sił powstających w trakcie jazdy, takich jak siły powstające przy skręcaniu, hamowaniu i przyspieszaniu.

Jaką rolę wahacz pełni w zawieszeniu?

W układzie jezdnym każdy podzespół ma swoje unikalne zadanie. Sprężyna podtrzymuje masę pojazdu i pozwala na ugięcie zawieszenia, a amortyzator tłumi ten ruch, zapobiegając niekontrolowanemu bujaniu.

Z kolei wahacz ogranicza niepożądane przesunięcia koła do przodu, do tyłu i na boki. Dzięki przegubowym mocowaniom pozwala mu poruszać się w zakresie przewidzianym przez inżynierów. Bez niego prawidłowe prowadzenie auta po wjechaniu w nierówność byłoby niezwykle trudne.

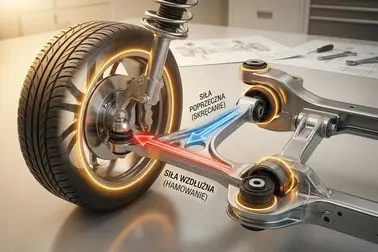

Jakie siły przenosi wahacz?

Podczas dynamicznego hamowania wahacz przenosi obciążenia wzdłużne między kołem a konstrukcją pojazdu, zapobiegając nadmiernemu cofaniu się opony w stronę nadkola. Przy skręcaniu odpowiada za przejmowanie sił poprzecznych. Uderzenie koła w nierówność potęguje te obciążenia dynamiczne. Z tego powodu znaczne zużycie w punktach mocowania może wpływać na zmianę geometrii koła i stopniowe pogarszanie właściwości jezdnych.

Gdzie jest wahacz w samochodzie i jak go rozpoznać?

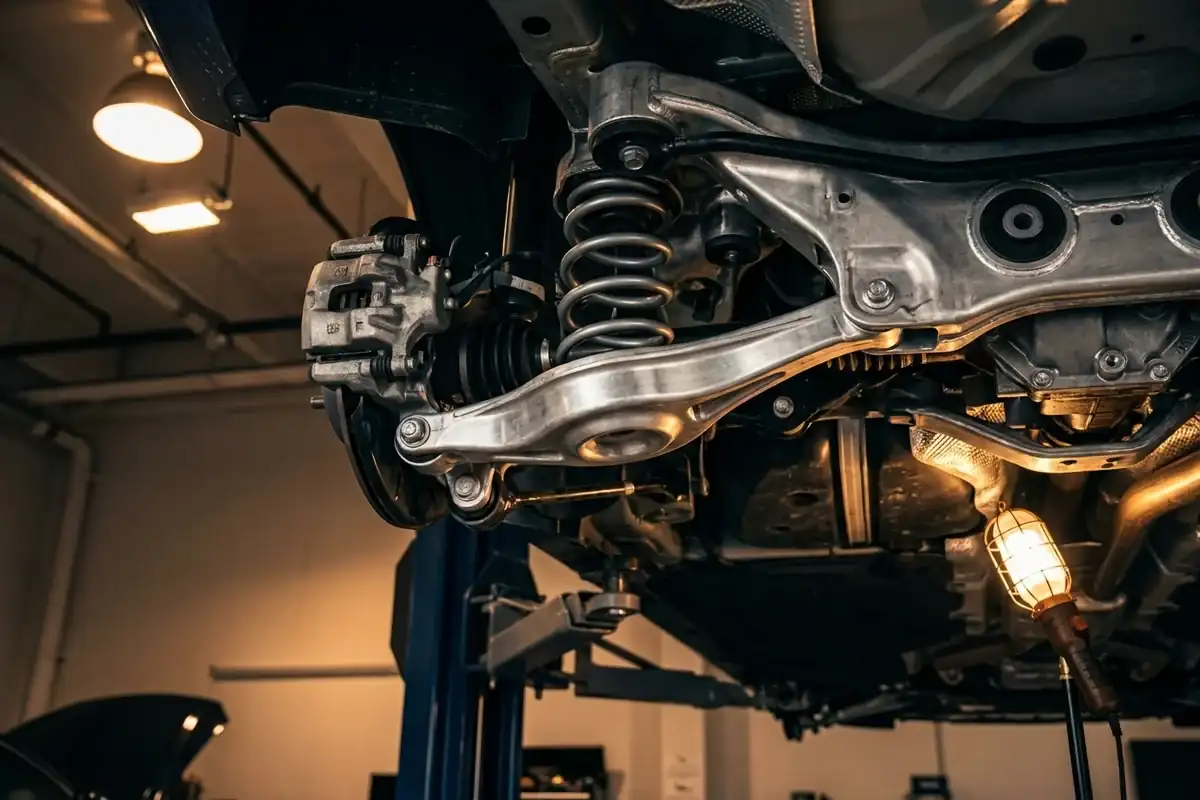

Wahacz znajduje się przy kole, po wewnętrznej stronie zespołu zawieszenia, dokładnie między zwrotnicą (lub nośnikiem koła) a nadwoziem bądź ramą pomocniczą. Ma najczęściej postać sztywnego, metalowego ramienia widocznego pod autem w okolicach wewnętrznej części opony.

Z czym wahacz łączy się od strony koła i nadwozia?

Aby spełniać swoją funkcję, element ten musi być trwale zamocowany z obu stron. Od strony koła łączy się ze zwrotnicą, czyli komponentem utrzymującym zespół piasty i pozwalającym na skręt. Połączenie to często realizuje osobny podzespół, w związku z czym przydatna jest wiedza objaśniająca działanie sworznia wahacza.

Z drugiej strony wahacz przytwierdzony jest do ramy pomocniczej (sanek), która mocuje elementy zawieszenia do nadwozia. To złącze obsługują metalowo-gumowe łączniki. Świadomość, jaka jest budowa i funkcja tulei wahacza, pozwala szybciej zdiagnozować ewentualne luzy w podwoziu.

Jak bezpiecznie zlokalizować wahacz?

Aby na własne oczy zobaczyć ramię prowadzące, postępuj rozważnie:

• Ustaw samochód na twardym, równym podłożu z zaciągniętym hamulcem postojowym.
• Skręć maksymalnie koła w jedną stronę – to odsłoni wnękę nadkola i wnętrze układu zawieszenia.
• Zlokalizuj tył opony od strony wnętrza auta i poszukaj sztywnego metalowego elementu odchodzącego od osi koła w stronę podłogi pojazdu.

Pamiętaj, że dostęp oraz widoczność różnią się zależnie od prześwitu Twojego auta i konkretnej konstrukcji osi.

Jak działa wahacz podczas jazdy?

Przegubowe punkty mocowania wahacza pozwalają kołu poruszać się po torze wynikającym bezpośrednio z kinematyki konkretnego zawieszenia, często uwzględniającym określoną składową poprzeczną lub wzdłużną. Odpowiedni kształt i rozmieszczenie ramion zapobiegają niepożądanym i przypadkowym wychyleniom. Ruch układu wiąże się z przewidzianymi konstrukcyjnie zmianami kątów przy każdym ugięciu elementów sprężystych.

Co dzieje się po najechaniu na nierówność?

Wyobraź sobie najechanie na garb zwalniający. Koło unosi się błyskawicznie względem nadwozia, co zmusza wahacz do obrotu wokół swoich wewnętrznych punktów mocowania na ramie pojazdu. Sprężyna ugina się i pochłania energię uderzenia, a amortyzator natychmiast ją rozprasza. Wahacz współpracuje ze zwrotnicą i pozostałymi prowadnicami, wymuszając na kole dokładnie zaplanowany tor ruchu w górę i w dół.

Jak wahacz wpływa na prowadzenie koła?

Sztywność ramienia pomaga współpracować z całym zawieszeniem w odpowiednim wykorzystaniu dostępnej przyczepności koła na drodze. Wspiera ono utrzymanie optymalnego ustawienia opony podczas pojawiania się sił bocznych na zakręcie. Gdy układ zestarzeje się, gumy sparcieją lub przeguby złapią luz, koło może zacząć zmieniać kąty pracy poza dopuszczalnym zakresem tolerancji.

Z czego składa się połączenie wahacza z zawieszeniem?

Typowy zespół wahacza obejmuje sztywne ramię oraz ruchome punkty połączenia: elastyczne tuleje od strony konstrukcji auta oraz sworzeń (lub osobne złącze śrubowe) od strony zwrotnicy koła. Tak skonstruowany zestaw zapewnia jednocześnie wytrzymałość mechaniczną i odpowiednią ruchomość zawieszenia.

Ramię wahacza jako element nośny

Korpus elementu najczęściej wytwarza się ze stali tłoczonej, stali kutej lub odlewanego aluminium. Wybór surowca to kompromis między kosztami, sztywnością a masą nieresorowaną lub częściowo nieresorowaną. Aluminiowe ramiona obniżają wagę takich ruchomych elementów, co może korzystnie wpływać na szybkość pracy zawieszenia na nierównościach, ale są z reguły droższe w produkcji. Sam kształt ramienia, od prostych prętów po formy litery A czy L, wynika z dostępnej przestrzeni pod podwoziem, kinematyki auta i kierunku sił, jakie część musi przejąć.

Tuleje i sworzeń jako ruchome połączenia

Od strony ramy pomocniczej montowane są tuleje metalowo-gumowe. Ich elastyczna budowa pozwala na niewielki i kontrolowany obrót wahacza, dodatkowo odfiltrowując drobne wibracje z drogi przed przeniknięciem do kabiny kierowcy. Z kolei od strony zewnętrznej pracuje przegub kulowy (sworzeń). Działa on podobnie do ludzkiego stawu, pozwalając na płynną zmianę kątów oraz swobodne skręcanie koła bez wyginania samego ramienia.

Ile jest wahaczy w samochodzie?

Liczba wahaczy zależy od konstrukcji przedniej i tylnej osi, ponieważ nie istnieje jedna właściwa wartość dla wszystkich aut. Prosty układ może opierać się na zaledwie jednym głównym wahaczu przypadającym na jedno koło, podczas gdy rozbudowane zawieszenie wielowahaczowe wykorzystuje zwykle 3–5 osobnych ramion po jednej stronie osi.

Od czego zależy liczba wahaczy?

Każdy producent sam decyduje o architekturze układu jezdnego dla danego modelu i wersji silnikowej. Typ zawieszenia przedniego potrafi skrajnie różnić się od tego z tyłu w tym samym samochodzie (np. przód oparty na jednym wahaczu, a tył wielowahaczowy). Warto również zaznaczyć, że oficjalna liczba wahaczy nierzadko zależy od konwencji liczenia poszczególnych ramion stosowanej przez producenta. Zliczanie wyłącznie na podstawie handlowej nazwy technologii potrafi zmylić. Jedynym miarodajnym potwierdzeniem konfiguracji w Twoim pojeździe jest katalog części dobrany po numerze VIN.

Przykładowe układy i liczba ramion

W powszechnym układzie kolumnowym (MacPherson) na przedniej osi przy pojedynczym kole znajduje się najczęściej jedno dolne ramię prowadzące (w kształcie litery L lub A). Funkcję górnego prowadzenia przejmuje tam kolumna amortyzatora. W przeciwieństwie do tego układ wielowahaczowy dzieli zadania: jedno ramię trzyma koło wzdłużnie, inne poprzecznie, a kolejne kontroluje pochylenie, co łącznie daje od 3 do 5 podzespołów na jedno koło.

Jakie są rodzaje wahaczy samochodowych?

Wahacze klasyfikuje się według kierunku prowadzenia koła, ich ułożenia w zawieszeniu (górne, dolne), kształtu (trójkątne, proste) oraz liczby punktów mocowania. Rodzaj elementu ściśle wiąże się z tym, czy pojedyncze ramię obsługuje całą oś obrotu koła, czy też producent rozdzielił tę funkcję na wiele wyspecjalizowanych części.

Podział według kierunku i położenia

Ramię może zapobiegać przesuwaniu się koła na boki (wahacz poprzeczny) lub wzdłuż osi pojazdu (wahacz wzdłużny). Nazwa zawsze oddaje jego orientację i zadanie w konkretnym pojeździe. Co więcej, określenia "położenie górne" i "dolne" są używane względnie: opisują jedynie to, czy element znajduje się nad zwrotnicą, czy poniżej poziomu osi koła, a nie uniwersalny standard dla całej branży motoryzacyjnej.

Pojedynczy wahacz a układ wielowahaczowy

Zastosowanie pojedynczego, dużego ramienia typu trójkątnego ułatwia serwisowanie, ponieważ cały ciężar zadań spoczywa na jednym solidnym odlewie. Układ wielowahaczowy to z kolei inna koncepcja: konstruktor zyskuje możliwość precyzyjnego kształtowania zmian geometrii koła w zakręcie, dzieląc obciążenia na drobniejsze, smuklejsze drążki.

Co może świadczyć o problemie z wahaczem?

Zużyciu wahacza towarzyszą najczęściej stuki na nierównościach, pogorszenie precyzji prowadzenia, niestabilność przy ostrym hamowaniu oraz nierównomierne zdzieranie bieżnika opon. Symptomy te nie wskazują jednak automatycznie na wymianę elementu, ponieważ weryfikacja zawsze wymaga fizycznej kontroli luzów w warsztacie.

Dlaczego sam objaw nie wystarcza do diagnozy?

Głuche dźwięki z podłogi często przypominają awarię wielu innych części. Identyczne stukanie potrafi wygenerować mocowanie amortyzatora lub luźny łącznik. Ponadto samo przedwczesne zużycie krawędzi nowej opony może wynikać ze złego ciśnienia. Dokładna weryfikacja na tak zwanych szarpakach w stacji diagnostycznej, bezpośrednie oględziny podwozia oraz ręczna kontrola luzów przez doświadczonego mechanika to właściwe sposoby na zlokalizowanie usterki dopasowane do typu konstrukcji.

Jaki powinien być następny krok?

Jeśli zauważysz nagłą zmianę zachowania samochodu, poczujesz wyraźny luz lub po uderzeniu kołem w krawężnik auto ściąga w jedną stronę, zastosuj następujące kroki:

• W przypadku bardzo silnych uderzeń, utraty toru jazdy, widocznego pęknięcia jakiegokolwiek elementu zawieszenia lub słyszalnego metalicznego tarcia, bezpiecznie zjedź z drogi i wezwij lawetę.
• Ustal termin wizyty u wykwalifikowanego mechanika z dostępem do szarpaków zawieszenia.
• Po ewentualnej wymianie poproś warsztat o sprawdzenie i kalibrację geometrii zawieszenia.

Wymiana wahacza: osobno, parami czy jako kompletny element?

Zakres naprawy zależy od fabrycznej konstrukcji części w Twoim aucie: w jednych modelach elastyczne tuleje lub kulowy sworzeń da się wyprasować i wymienić osobno, w innych producent przewiduje montaż wyłącznie kompletnego podzespołu z fabrycznie wprasowanymi tulejami.

Kierowcy często pytają o wymianę wahaczy parami na osi. W odróżnieniu od amortyzatorów nie jest to absolutna reguła. Decyzja zawsze zależy od przebiegu i zużycia elementu z drugiej strony samochodu, wyraźnych zaleceń producenta danego auta oraz samej przyczyny awarii (np. uszkodzenie mechaniczne wyłącznie jednego prawego koła z reguły nie narzuca wymiany lewego wahacza).

Od czego zależy zakres prac?

Zamawiając elementy, uwzględnij dokładny model, rocznik, wersję silnikową, oś oraz stronę pojazdu, a najlepiej posłuż się numerem części OE lub danymi odkodowanymi z VIN. Sama procedura wymiany wahacza bywa wymagająca. Sposób końcowego dokręcania śrub tulei metalowo-gumowych zależy od instrukcji serwisowej – zazwyczaj nakazuje ona dokręcać złącza dopiero po dociążeniu osi naturalnym ciężarem samochodu, aby uniknąć zerwania nowej gumy. Złożoność pracy mocno winduje całkowity koszt wymiany wahacza u mechanika.

Kiedy potrzebna jest kontrola geometrii?

Rozłączenie zawieszenia często wprowadza odchyłki od fabrycznych ustawień osi. Procedury warsztatowe zwykle przewidują kontrolny pomiar geometrii po takiej naprawie. Przebieg tego procesu zależy od instrukcji serwisowej konkretnego auta i powinien być powierzony profesjonalistom.

Wahacz po angielsku i niemiecku: jak szukać właściwej części?

Najczęstsze angielskie określenia dla tego podzespołu to "control arm" oraz "suspension arm". Po niemiecku ogólnym hasłem opisującym ramię prowadzące jest "Lenker", a wahacz poprzeczny to "Querlenker". Świadomość tych nazw to pierwszy krok do znalezienia rzadkich zamienników w zagranicznych sklepach internetowych.

Najczęstsze nazwy w katalogach części

"Control arm" jest terminem uniwersalnym w katalogach amerykańskich. Słowa "upper control arm" wskazują na element górny, a "lower control arm" na dolny. W sklepach z Wielkiej Brytanii częściej natrafisz na słowo "wishbone" oznaczające wahacz przypominający literę A. Można tam również znaleźć termin "track control arm".

Dlaczego tłumaczenie nie zastępuje numeru części?

Ogólne określenia katalogowe kodują tylko rodzaj części, ale zupełnie ignorują wymiary, rodzaj mocowań i stronę montażu (lewa/prawa). Nawet dysponując poprawnym tłumaczeniem językowym, zamawianie takich podzespołów wyłącznie "na nazwę modelu auta" niesie ze sobą duże ryzyko dobrania nieodpowiedniego detalu.

Wahacz a inne elementy prowadzenia i stabilizacji koła

Wahacz odpowiada za sam fizyczny tor ruchu koła, stabilizator zmniejsza różnicę ugięcia obu stron osi podczas zakrętu, a układ kierowniczy wymusza zmianę kąta skrętu felgi. Elementy te współpracują w jednym środowisku, jednak realizują zupełnie inne funkcje.

Wahacz a stabilizator zawieszenia

Omawiane przez nas ramię służy obsłudze konkretnego koła względem podwozia. W odróżnieniu od niego stabilizator to sprężysty pręt sprzęgający mechanicznie pracę zawieszenia lewej i prawej strony osi. Główna zasada wpływająca na to, jak działa stabilizator zawieszenia, sprowadza się do przeciwdziałania nadmiernemu wychylaniu karoserii na boki w trakcie pokonywania łuków. Łącznik stabilizatora nierzadko mocowany jest przelotowo przez wahacz, ale obydwa elementy stanowią osobne byty serwisowe.

Wahacz a drążki układu kierowniczego

Zadaniem drążków kierowniczych jest płynne przekazanie siły z zębatki przekładni wprost na zwrotnicę, wypychając ją i pociągając, aby koło skręciło. Wahacz w tym układzie stanowi stabilną kotwicę dla wspomnianej zwrotnicy od spodu pojazdu, pozwalając na jej płynny obrót.

Podsumowując, wahacz stanowi fundamentalny podzespół układu nośnego i zawieszenia, a jego precyzyjna forma oraz łączna liczba na koło zależą od rozwiązań technologicznych przyjętych dla danej osi przez konstruktora samochodu. Warto utrwalić sobie trzy punkty orientacyjne: zewnętrzne połączenie ze zwrotnicą, przeciwstawne mocowanie na tulejach do ramy pomocniczej oraz funkcję utrzymania koła w miejscu. Wszelkie weryfikacje mechaniczne, z racji krytycznego wpływu na bezpieczeństwo jazdy, powinny być zlecane stacjom dysponującym specjalistycznym stanowiskiem testowym.
