Geometria kół – kompletny przewodnik po ustawieniu kół

Geometria kół to wzajemne ustawienie kół oraz osi względem siebie i nadwozia, określone między innymi przez zbieżność, pochylenie koła i wyprzedzenie osi zwrotnicy. Prawidłowe wartości ustala producent dla konkretnego modelu, a sprawdza się je na stanowisku pomiarowym po wykluczeniu luzów w układzie kierowniczym. W potocznym języku geometria kół, geometria auta, geometria zawieszenia i geometria podwozia oznaczają ten sam obszar diagnostyki. Od tego mechanizmu zależy bezpośrednio, czy samochód prowadzi się prosto i nie niszczy przedwcześnie opon. Poniżej omawiamy kluczowe sygnały ostrzegawcze, momenty wymagające pomiaru oraz prawidłową interpretację warsztatowego wydruku.

Co to jest geometria kół i na czym polega?

Geometria kół określa precyzyjne położenie kół i osi względem siebie, nawierzchni drogi oraz osi symetrii pojazdu. Parametry te nie są cechą samej opony, ale wypadkową ustawienia całego układu jezdnego. Fabryczne normy zależą od konstrukcji danego wozu, na przykład popularnej Skody Octavii, i zmieniają się wraz z typem zainstalowanego zawieszenia, zastosowanym obciążeniem czy nawet rozmiarem kół.

Geometria a sama zbieżność: jaki jest zakres pojęć?

Potocznie mówi się też o geometrii samochodowej. Pełna procedura uwzględnia zbieżność indywidualną i całkowitą, kąty pochylenia kół, kąty wyprzedzenia osi zwrotnic oraz kąt znoszenia osi tylnej. Pamiętaj jednak, że rzeczywisty zakres usługi potwierdza dopiero protokół pomiarowy, a nie potoczna nazwa stosowana w warsztacie. Mechanik koryguje tylko te parametry, które posiadają dedykowane punkty regulacyjne. Jeśli dany kąt wykracza poza tolerancję, a nie da się go skorygować, wskazuje to zazwyczaj na zużycie tulei, wygięcie wahacza lub niewłaściwą wysokość sprężyn.

Jak ustawienie kół wpływa na zachowanie auta?

Odchylenia wykraczające poza fabryczną specyfikację mogą pogorszyć stabilność podczas jazdy na wprost i odpowiedź auta na ruch kierownicą; odczuwalność zależy od parametru i konstrukcji pojazdu. Zła geometria zmusza kierowcę do ciągłych korekt toru jazdy i znacząco przyspiesza zdzieranie bieżnika na krawędziach opon. Z drugiej strony, nawet idealne ustawienie kątów nie usunie problemów generowanych przez niesprawne zaciski hamulcowe, zniszczone łożyska czy uszkodzone kordy opon, które również wywołują drgania kierownicy.

Jakie parametry obejmuje pełna geometria zawieszenia?

Pełna geometria zawieszenia składa się z kilkunastu kątów i odległości opisujących ułożenie przedniej oraz tylnej osi. Nie istnieje jeden uniwersalny zestaw wartości dla wszystkich samochodów, dlatego wynik zawsze porównuje się z tolerancjami przypisanymi do konkretnej marki, rocznika i wersji silnikowej. Na wydruku możesz zobaczyć zapisy w rodzaju zbieżność +0°05′ (przykład) czy pochylenie −0°45′ (przykład). Liczby te obrazują jedynie format zapisu stopni i minut kątowych, nie zaś uniwersalny ideał.

Jak szybko odczytać podstawowe pozycje na wydruku?

Odczyt wyników rozpocznij od przypisania poszczególnych rubryk do osi przedniej lub tylnej oraz z podziałem na lewą i prawą stronę. Sprawdzaj, czy dana wartość mieści się między wskazanym na raporcie minimum a maksimum. Pamiętaj też, że konkretne kolory pól zależą od legendy oprogramowania danej maszyny, choć z reguły zieleń to wartość zgodna z tolerancją, a czerwień to przekroczenie normy.

Zbieżność i kierunek toczenia kół

Wynik zbieżności decyduje, czy przednie krawędzie kół schodzą się delikatnie do wewnątrz, czy rozchylają na zewnątrz. Urządzenia podają wartość w stopniach i minutach kątowych lub rzadziej w milimetrach. Pamiętaj, że wartości milimetrowych nie wolno porównywać bez wiedzy o średnicy felgi pomiarowej, bo ten sam kąt wygeneruje różną odległość dla koła w rozmiarze 15 i 19 cali.

Pochylenie koła, czyli camber

Ujemny camber oznacza, że górna część opony pochyla się do środka karoserii, podczas gdy dodatni opisuje pochylenie uciekające na zewnątrz. Różnica w pochyleniu lewego i prawego koła zauważalnie wpływa na chęć auta do zmiany pasa ruchu, dlatego weryfikacja wymaga spojrzenia na całą oś.

Wyprzedzenie osi zwrotnicy i pozostałe kąty

Kąt wyprzedzenia osi zwrotnicy odpowiada przede wszystkim za powrót kierownicy do pozycji centralnej po pokonaniu zakrętu oraz za stabilność kierunkową przy wyższych prędkościach. Natomiast kąt znoszenia osi tylnej ujawnia kierunek, w którym tylne koła wypychają samochód z jego osi symetrii.

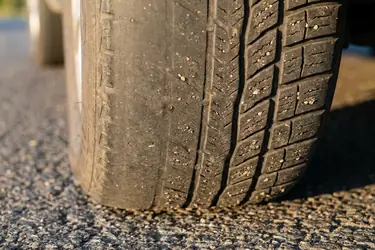

Jakie są objawy złej geometrii kół?

Główne objawy złej geometrii kół to wyraźne ściąganie pojazdu na prostym odcinku, zmuszanie do jazdy z lekko przekrzywioną kierownicą, utrata stabilności bocznej oraz nieprawidłowe i ząbkowane zużycie bieżnika. Sytuacja wymaga precyzji, bo żaden z tych sygnałów występujący samodzielnie nie przesądza w stu procentach o winie samych kątów. Wśród kierowców często pojawia się pytanie, jak sprawdzić ustawienie zbieżności w garażu. Testy domowe z miarką są niedokładne. Najlepszym wstępem jest obserwacja, czy występują realne objawy złej geometrii kół w trasie.

Objawy odczuwalne podczas jazdy

Samoczynne uciekanie wozu do krawędzi pasa najlepiej oceniać na równej drodze i dopiero po wyrównaniu ciśnienia w oponach. Z kolei kierownica, która nie chce ustawić się na środku, to nie tylko efekt skrzywionych drążków. Taki układ bywa wynikiem błędu warsztatowego polegającego na złym wycentrowaniu wieńca podczas ostatniej wizyty serwisowej.

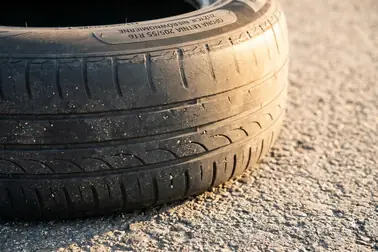

Co mówi sposób zużycia bieżnika?

Nierównomierne zużycie powierzchni opon to istotny sygnał diagnostyczny. Obserwacja opon pomaga zidentyfikować ewentualne odchylenia od fabrycznych kątów ułożenia kół.

Które objawy mogą mieć inną przyczynę?

Dudnienie i drgania kierownicy reagujące na prędkość rzadko oznaczają rozkalibrowane ułożenie kół. Winowajcą jest zazwyczaj zgubiony ciężarek wyważający lub skrzywienie wewnętrznego rantu felgi. Ściąganie odczuwalne tylko przy naciskaniu hamulca kieruje diagnostykę w stronę zardzewiałego zacisku lub zatłuszczonej tarczy ciernej.

Kiedy trzeba sprawdzić geometrię samochodu?

Geometrię samochodu diagnozuje się po mocnym uderzeniu kołem w dziurę, po wymianie uszkodzonych elementów zawieszenia oraz przy każdym niepokojącym zachowaniu auta w trakcie codziennych dojazdów.

Kontrola po uderzeniu lub pojawieniu się objawów

Zwykła sezonowa zmiana kół u wulkanizatora nie ingeruje w układ jezdny, więc nie wymusza od razu wizyty na stanowisku z głowicami. Moment demontażu felg pozwala jednak na szybki rzut oka, czy opony zużywają się równomiernie. Sytuacja wygląda inaczej po uderzeniu kołem w wyrwę: tu o konieczności diagnostyki przesądza ewentualne krzywe ułożenie kierownicy lub wibracje.

Geometria po naprawie zawieszenia lub układu kierowniczego

Zaleca się wizytę na stanowisku pomiarowym po montażu nowych drążków kierowniczych, końcówek drążków, sworzni kulistych czy samych sanek silnika. Takie naprawy bezpośrednio decydują o położeniu zwrotnicy i koła. Jeśli konstrukcja wozu przewiduje regulację obydwu osi, mechanik zakłada czujniki na cztery koła, by zapobiec asymetrii toru jazdy.

Czy geometrię sprawdzać okresowo?

Decyzja o okresowej kontroli zależy w pierwszej kolejności od instrukcji danej marki i weryfikacji wysokości zawieszenia. Jeśli harmonogram milczy, kluczowa staje się reakcja na ściąganie czy zużycie opon. Zamiast rutynowej kalibracji bez objawów, rozsądniej zainwestować czas w regularną weryfikację ciśnienia manometrem i kontrolę luzów podczas wizyt na stacji diagnostycznej.

Jak przebiega pomiar i ustawienie geometrii kół?

Prawidłowe ustawienie geometrii kół to uporządkowany proces diagnostyczny: rozpoczyna się od rozpoznania wozu w programie i montażu tarcz pomiarowych, poprzez odczyt bieżącej bazy wymiarów, a na końcu przechodzi do fizycznej korekty na punktach zawieszenia. Nadrzędną regułą procedury jest to, że każda naprawa uszkodzeń mechanicznych i kasowanie luzów musi zostać sfinalizowana przed rozpoczęciem końcowego pomiaru. Ustawianie parametrów w aucie ze zużytymi tulejami wygeneruje zafałszowany obraz geometrii, który ulegnie zmianie po przejechaniu najbliższych kilku kilometrów.

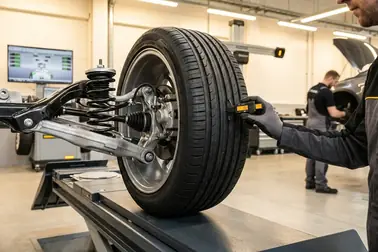

Co warsztat powinien sprawdzić przed pomiarem?

1. Ciśnienie i stopień wyeksploatowania ogumienia oraz brak wgnieceń na obręczach stalowych lub aluminiowych.
2. Brak najmniejszych luzów w łożyskach kół, przegubach oraz silentblockach wahaczy.
3. Dokładne wypoziomowanie podnośnika diagnostycznego.
4. Przeprowadzenie kompensacji bicia koła, co likwiduje ewentualne krzywe oparcie uchwytów pomiarowych na rancie felgi.
5. Zastosowanie odważników na fotelach, jeżeli procedura konkretnej marki wymusza dociążenie kabiny.

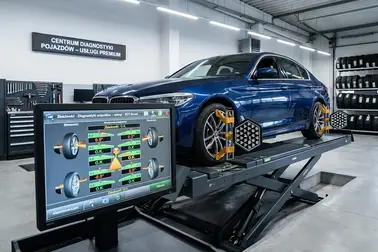

Pomiar czterech kół i regulacja

Nowoczesny sprzęt buduje sieć współrzędnych opartą na wszystkich kołach. Baza stworzona wokół osi tylnej pozwala prawidłowo wyznaczyć kierunek poruszania się auta i pod ten wektor ułożyć drążki z przodu. Korekta polega przeważnie na luzowaniu specjalnych śrub mimośrodowych łączących wahacz z sankami i na wkręcaniu końcówki na listwę przekładni kierowniczej.

Co powinno znaleźć się na protokole po regulacji?

Prawidłowo sporządzony arkusz kontrolny, który otrzymujesz na koniec wizyty, musi zaczynać się od szczegółowej identyfikacji mierzonego pojazdu. W zestawieniu znajdziesz komplet wartości opisujących stan układu oddzielnie dla każdej z mierzonych osi oraz z podziałem na jej lewą i prawą stronę. Ujrzysz tam parametry przed ingerencją, wyniki uzyskane po kalibracji oraz zakres dopuszczalnej tolerancji od producenta. Wiedząc, jak czytać wynik geometrii, z łatwością ocenisz poprawność usługi. Jeśli konkretny parametr pozostaje przekroczony z powodu niemożliwości regulacji na uszkodzonym wahaczu, mechanik uwiecznia to w raporcie jako podzespół kwalifikujący się do wymiany.

Jak wybrać właściwy następny krok: pomiar, naprawę czy kontrolę opon?

Zawsze warto przestrzegać podstawowej kolejności: najpierw precyzyjne oględziny i usunięcie jakichkolwiek luzów czy usterek mechanicznych, a dopiero w następnej fazie finalny pomiar oraz fizyczna korekta drążków. Twarda reguła głosi, że w pełni rzetelną regulację kątów ustawienia kół przeprowadza się na wyłącznie sztywnym i naprawionym układzie jezdnym.

Macierz objawów i zdarzeń

Poniższe zestawienie pomaga dopasować rodzaj serwisu do usterki i uniknąć wydawania pieniędzy na błędne diagnozy. Miej też świadomość, że samo wyważenie kół nie ingeruje w zawieszenie, więc po jego wykonaniu geometria nie jest automatycznie potrzebna.

Co zrobić, gdy po regulacji auto nadal ściąga?

Zdarza się, że poprawne wyniki na wydruku nie gwarantują od razu bezbłędnego utrzymywania toru jazdy. W takiej sytuacji przeprowadź analizę w logicznej sekwencji: na początek upewnij się, analizując protokół, że podczas pomiarów koło kierownicy zablokowano idealnie pośrodku. Potem zweryfikuj stan zużycia opon oraz wyklucz zablokowane i ocierające zaciski hamulcowe. Dalsze postępowanie to poszukiwanie zignorowanych luzów zawieszenia, ocena równej wysokości nadwozia nad ziemią i sprawdzenie ewentualnych różnic kątowych pomiędzy prawą a lewą stroną. Miej jednak na względzie, że pozorne, lekkie ściąganie na lokalnych odcinkach często wynika z powszechnego, konstrukcyjnego pochylenia odwadniającego drogi.

Jak ocenić opony po korekcie geometrii?

Po zakończeniu prac przy podwoziu, skrupulatnie zweryfikuj kondycję ogumienia, aby uniknąć pęknięć na trasie. W przypadku nienaprawialnych przetarć możesz poszukać zamienników dla zdjętych gum, przeglądając w wolnej chwili katalog opon w naszym sklepie.

Ile trwa i ile kosztuje ustawienie geometrii?

Ustawienie geometrii to koszt zależny od zakresu modyfikowanych parametrów i spędzonego na stanowisku czasu. W kompaktowym aucie miejskim procedura często pochłania od 30 do 60 minut. Trzeba jednak mieć świadomość, że obsługa złożonego wozu z napędem na cztery koła i wielowahaczową osią tylną zauważalnie modyfikuje cennik w górę.

Od czego zależy czas wykonania?

Szybki odczyt kątów za pomocą nowoczesnych tarcz na podnośniku wymaga kwadransa. Rzeczywisty czas ustawiania geometrii wydłuża się diametralnie w momencie, gdy zardzewiałe nakrętki stawiają opór. Podgrzewanie korozji palnikiem, dobijanie odpowiedniego ciśnienia czy wstępne poszukiwanie ukrytych usterek podwaja roboczogodziny mechanika.

Co powinno być ujęte w cenie?

Warsztat diagnostyczny przeważnie rozbija ofertę na odrębne kategorie: podstawowy pomiar badający układ, regulację w obrębie wyłącznie jednej osi oraz kompleksowe ustawienia obu osi (gdy specyfikacja samochodu daje taką możliwość). Dodatkowy czas poświęcony na podgrzewanie czy cięcie elementów z reguły zwiększa finalny rachunek. Warto zatem dopytać przed wjazdem, jak warsztat wylicza aktualny koszt geometrii kół w razie trudności warsztatowych.

Jak wybrać warsztat do geometrii kół?

Profesjonalny serwis można poznać po kluczowych detalach obsługi: rozpoczyna naprawę od solidnej mechanicznej kontroli luzów w zawieszeniu przed założeniem tarcz na koła, konfiguruje komputer przy użyciu dokładnych danych rocznikowych Twojej wersji pojazdu i po wszystkim z własnej inicjatywy przekazuje wyniki kontrolne obrazujące wartości wyjściowe oraz stan ostateczny.

Czy geometria pojazdów 4x4, ciężarowych i użytkowych wygląda tak samo?

Rozkład mas i gabaryty pojazdów ciężarowych, quadów czy traktorów wymagają stanowisk posadzkowych oraz głowic chwytających potężne koła, ale główna idea pomiaru pozostaje identyczna. Pomiary opierają się na precyzyjnym odnoszeniu poszczególnych kół do symetrii wyznaczonej pierwotnie przez konstruktora maszyny. Zwykły serwis obsługujący auta osobowe często nie sprosta fizycznym wymogom aut specjalistycznych.

Samochody 4x4 i zmodyfikowane zawieszenie

Montaż tuningowego, twardszego zawieszenia podnoszącego prześwit (lift) najczęściej modyfikuje oryginalny układ kątów pochylenia kół. W tym układzie dane katalogowe przestają być wyrocznią. Inżynier ustawiający takie auto polega na dokumentacji producenta ulepszonych części i na doświadczeniu z jazdy w terenie.

Pojazdy ciężarowe, quady i ciągniki

Ogromne zestawy z naczepami wyczulone są na równoległość osi tylnych. Krzywo prowadzona naczepa zmusza ciągnik siodłowy do regularnego korygowania trakcji, co zauważalnie podwyższa spalanie oleju napędowego oraz przyczynia się do szybszego ubywania bieżnika.

Przed opuszczeniem placówki diagnostycznej warto wykonać krótki rekonesans po naprawie:

• Potwierdź, czy wyrównano ciśnienie zgodne z deklaracjami producenta.
• Sprawdź, czy wykluczono występowanie roboczych luzów w drążkach lub sworzniach.
• Upewnij się, że głowice podczas inspekcji zapięto pod cztery koła, dla precyzji całości pomiaru.
• Zabierz na odchodne protokół świadczący o postępach w zmianach wymiarów przed i po usłudze.

Szybkie reagowanie na krzywe ustawienie wieńca wspiera zachowanie zawieszenia w dobrej sprawności na tysiące kilometrów i opóźnia niszczenie ogumienia.
