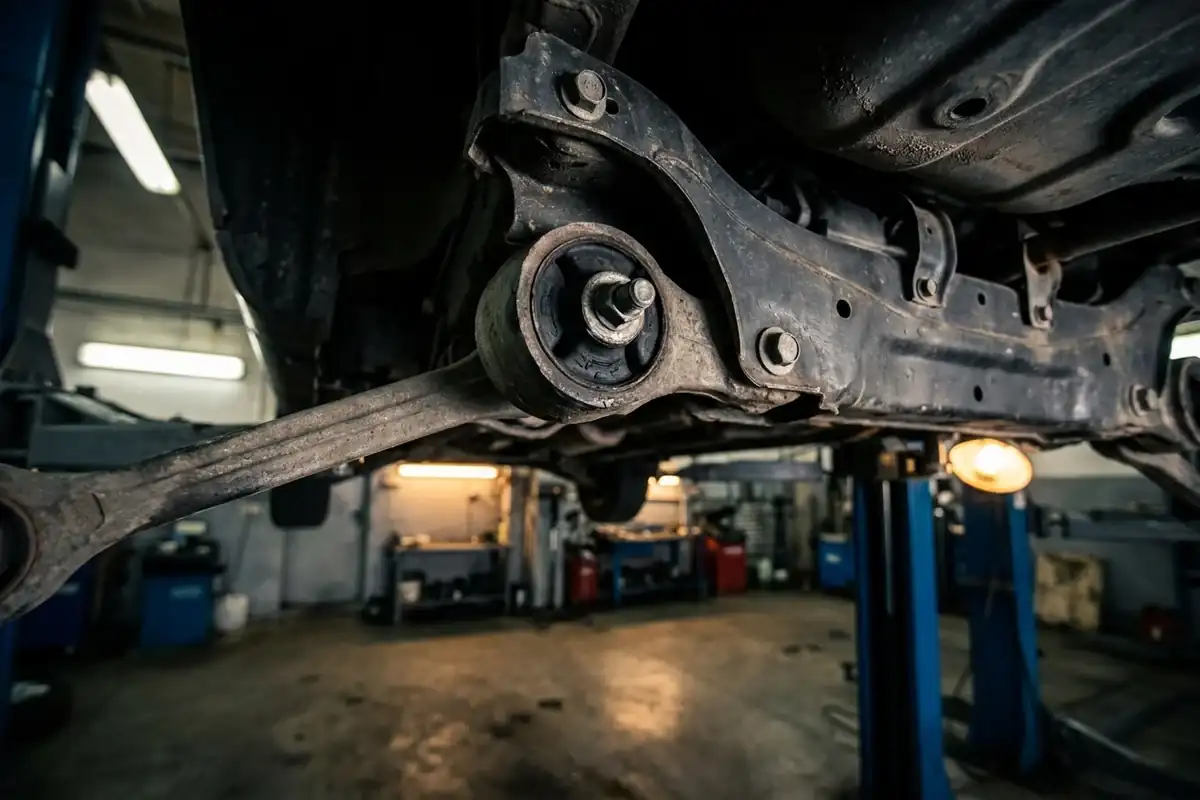

Tuleja wahacza – co to jest i za co odpowiada?

Tuleja wahacza, nazywana też powszechnie silentblokiem, to elastyczne połączenie wahacza z nadwoziem, ramą pomocniczą lub innym elementem zawieszenia. Jej zadaniem jest tłumienie drgań i hałasu, a jednocześnie umożliwienie wahaczowi wykonywania kontrolowanego ruchu bez bezpośredniego tarcia metalowych części. W ten sposób powstaje zintegrowany układ, który opisaliśmy szerzej w naszym przewodniku po wahaczach i sworzniach.

Kierowcy i mechanicy używają wielu nazw na ten sam element. Spotkasz się z określeniami takimi jak silentblok, silentblock, simerblok, tulejka czy potocznie poduszka wahacza. Niezależnie od nomenklatury, wszystkie one dotyczą grupy części odpowiedzialnych za elastyczne osadzenie zawieszenia. Z poniższego tekstu dowiesz się, gdzie dokładnie ich szukać, jak rozpoznać podstawowe rodzaje oraz jakich błędów unikać podczas doboru nowych podzespołów.

Tuleja wahacza: co to jest i za co odpowiada?

Tuleja w aucie tworzy elastyczny punkt połączenia wahacza z resztą nadwozia lub ramy pomocniczej. Jej trzy podstawowe zadania to prowadzenie ruchu wahacza, izolowanie drgań powstających podczas jazdy oraz ograniczanie przenoszenia hałasu i uderzeń z drogi do kabiny. Aby zrozumieć, z czym współpracuje ten element, warto sprawdzić, jak działa wahacz samochodowy, który stanowi kręgosłup zawieszenia.

Jak działa tuleja zawieszenia podczas jazdy?

W klasycznej konstrukcji metalowo-gumowej wewnętrzna i zewnętrzna tulejka są trwale rozdzielone warstwą elastomeru. Podczas ruchu koła w górę i w dół, zewnętrzna metalowa część porusza się razem z wahaczem, a wewnętrzna pozostaje sztywno przykręcona do nadwozia. Guma pomiędzy nimi odkształca się i pracuje głównie przez skręcanie. Z tego powodu śruba tulei odpowiedzialnej za prowadzenie wahacza jest najczęściej dokręcana w pozycji roboczej pojazdu, co z reguły wymaga opuszczenia auta na koła lub odpowiedniego podparcia osi zgodnie z dokumentacją producenta. Dokręcenie zawieszenia całkowicie w powietrzu bez uwzględnienia obciążenia może sprawić, że po opuszczeniu samochodu wkład wewnątrz tulei od razu nienaturalnie się napręży i ulegnie przedwczesnemu zerwaniu.

Tuleja, silentblok, silentblock czy simerblok?

Pojęcia te często używane są zamiennie, chociaż nie wszystkie stanowią ścisłe synonimy techniczne. Silentblok i silentblock to nazwy najbardziej precyzyjne, natomiast określenia takie jak tulejka czy poduszka są sformułowaniami potocznymi i szerszymi, co bywa powodem nieporozumień podczas zamawiania części. Sama nazwa to jednak za mało, by dobrać część. Dwie tuleje o identycznej nazwie handlowej dla tego samego modelu auta mogą różnić się wymiarami, twardością gumy, a także przypisaną stroną i położeniem montażowym w pojeździe.

Gdzie znajduje się tuleja na wahaczu?

Tuleje znajdują się w przegubowych punktach mocowania wahacza, a ich dokładne położenie zależy od konstrukcji zawieszenia w danym modelu. Wartościowe dla kierowcy jest rozróżnienie miejsc montażu na przedniej i tylnej osi, ponieważ pomyłki w nazewnictwie katalogowym zdarzają się bardzo często.

Przednia i tylna tuleja przedniego wahacza

Najpopularniejszy przedni wahacz w kształcie trójkąta posiada zazwyczaj dwa punkty mocowania do nadwozia. Znajduje się tam przednia i tylna tuleja wahacza przedniego. Elementy te różnią się od siebie kształtem, wymiarami oraz kierunkiem, w jakim przenoszą największe obciążenia. W opisach ofert sklepów motoryzacyjnych niezwykle łatwo o pomyłkę. Określenie „tylna tuleja przedniego wahacza” oznacza część osi przedniej, a nie tylnego zawieszenia samochodu.

Tuleje wahacza na tylnej osi

W przypadku tylnej osi sytuacja bywa bardziej skomplikowana, zwłaszcza w zawieszeniach wielowahaczowych. Osobne tuleje mogą znajdować się w kilku różnych wahaczach poprzecznych i wzdłużnych, które prowadzą koło w wielu płaszczyznach. Szukając części do tyłu auta, należy ściśle weryfikować opisy lewa/prawa, wewnętrzna/zewnętrzna i przednia/tylna względem rysunków technicznych dla konkretnego pojazdu.

Ile jest tulei wahacza w samochodzie?

Nie istnieje jedna uniwersalna liczba tulei właściwa dla wszystkich samochodów, ponieważ zależy ona od konstrukcji danej osi. Pojedynczy wahacz może posiadać jedną tuleję, dwie tuleje albo mieć tuleję zespoloną z innym typem złącza. Popularny układ przedni z kolumnami MacPhersona zazwyczaj opiera się na dolnym wahaczu trójkątnym, który ma dwa punkty tulejowe (metalowo-gumowe) oraz jeden przegub kulowy objaśniony w tekście o funkcji sworznia wahacza. Rozbudowane zawieszenia wielowahaczowe z tyłu pojazdu mogą z kolei wymagać wymiany nawet kilkunastu małych tulejek w obrębie całego układu.

Jak policzyć tuleje bez demontażu zawieszenia?

Dla konkretnego modelu auta sprawdzisz to w dokumentacji i katalogach części. Jeśli planujesz zakupy, warto ustalić ich faktyczną liczbę na osi.

• Sprawdź numer VIN pojazdu, aby wykluczyć błędy wynikające z różnic w rocznikach i wersjach wyposażenia.
• Odnajdź schemat katalogowy zawieszenia właściwej osi dla Twojego auta. Na rysunku zobaczysz wyraźnie rozrysowane wahacze i punkty ich mocowań.
• Policz na schemacie wszystkie punkty tulejowe, które wykazują luzy lub wymagają wymiany serwisowej.
• Przy zamawianiu dokładnie czytaj opisy. Sprawdź, czy dana oferta dotyczy jednej sztuki, kompletu na jeden wahacz (np. przednia i tylna tuleja razem) czy też pełnego zestawu na całą oś (np. komplet polibuszy dla lewej i prawej strony).

Dzięki takiej weryfikacji unikniesz sytuacji, w której auto zdemontowane na podnośniku blokuje warsztat, a Tobie brakuje kluczowego elementu usztywniającego koło.

Jakie są rodzaje tulei wahacza?

Najczęściej w autach osobowych spotyka się tuleje metalowo-gumowe, zaawansowane tuleje hydrauliczne oraz tuningowe zamienniki poliuretanowe. Twardość materiału izolującego oraz konstrukcja samego elementu przesądzają o tym, jaki będzie kompromis między komfortowym filtrowaniem drgań, precyzją prowadzenia na zakrętach i żywotnością pozostałych części zawieszenia.

Tuleje metalowo-gumowe i hydrauliczne

Standardowa tuleja metalowo-gumowa wykorzystuje pełną warstwę elastomeru. Guma nie wymaga smarowania, a jej naturalna elastyczność sprawdza się w większości samochodów cywilnych. W autach wyższej klasy, cięższych SUV-ach i limuzynach producenci stosują często tuleje hydrauliczne. Taki element posiada wewnątrz specjalne komory wypełnione płynem, co pozwala skuteczniej gasić rezonanse o określonych częstotliwościach. Wyciek płynu z silentbloku jest jasnym sygnałem uszkodzenia wersji hydraulicznej i oznacza konieczność natychmiastowej wymiany.

Polibusze jako alternatywa dla gumy

W sportach motorowych i tuningu popularne stały się tuleje poliuretanowe, znane jako polibusze. Sam fakt zastosowania poliuretanu nie przesądza od razu o sztywności wozu, ponieważ materiał ten występuje w różnych stopniach twardości (często kodowanych kolorami). Twardsza tuleja z poliuretanu zauważalnie poprawia reakcję samochodu na ruchy kierownicą, zmniejszając ugięcie w punktach mocowania koła, jednak odbywa się to kosztem przenoszenia znacznie większej ilości uderzeń i wibracji bezpośrednio na karoserię.

Jak dobrać tuleję wahacza do samochodu?

Najpewniejszą metodą doboru nowej części jest wykorzystanie numeru VIN i sprawdzenie go w katalogu producenta, aby poznać oryginalny numer OE elementu. W ten sposób unikniesz kosztownych pomyłek w sklepie. Pamiętaj, że ten sam model samochodu z tego samego rocznika może posiadać zupełnie różne zawieszenie w zależności od zamontowanego silnika, wersji wyposażenia, napędu na cztery koła, a nawet miesiąca, w którym opuścił taśmę montażową.

Jakie dane sprawdzić przed zakupem?

Jeśli zamawiasz tuleje samodzielnie i przekazujesz je warsztatowi, zrób to rzetelnie. Minimalna weryfikacja obejmuje sprawdzenie marki, modelu, roku i dokładnego miesiąca produkcji, wersji silnikowej, osi montażu dla danej części, strony lewej lub prawej oraz jednoznacznej nazwy punktu mocowania.

• Odszukaj numer OE starej części i upewnij się, że zamiennik posiada ten numer na liście zgodności.
• Porównaj średnicę zewnętrzną, średnicę wewnętrzną otworu na śrubę oraz szerokość całkowitą. Czasami zmiana wymiarów w trakcie produkcji auta wynosi zaledwie 2 milimetry.
• Upewnij się co do zakresu oferty. Wiele tulei sprzedaje się pojedynczo, dlatego awaria po jednej stronie samochodu powinna stanowić bezpośredni impuls do dokładnego skontrolowania przeciwległego elementu na tej samej osi.
• Sprawdź, czy silentblok jest uniwersalny (symetryczny), czy przypisano mu konkretny kierunek montażu połączony np. ze specjalnymi wycięciami na gumie.

Sama tuleja czy kompletny wahacz?

Czasami przed zakupem stajesz przed dylematem: wymienić samą zepsutą gumę, czy zapłacić więcej za kompletny wahacz. Wymiana samego wkładu metalowo-gumowego to oszczędność, lecz zmusza mechanika do użycia prasy hydraulicznej oraz rzetelnej oceny, czy gniazdo montażowe w starym wahaczu nie jest rozbite albo zardzewiałe. Z drugiej strony, zakup całego ramienia może odczuwalnie przyspieszyć pracę serwisanta. W takim wariancie niezbędne jest jednak dokładne potwierdzenie w opisie wybranego zestawu, czy jego skład obejmuje fabrycznie wprasowane tuleje, kompletne sworznie i odpowiednie śruby montażowe.

Ile kosztuje tuleja wahacza?

Standardowa tuleja metalowo-gumowa do popularnego samochodu osobowego kosztuje od około 30 do 250 zł za sztukę. Są to wartości mocno uśrednione, ponieważ zaawansowane tuleje hydrauliczne, elementy dedykowane do aut luksusowych lub rzadkich wersji silnikowych potrafią kosztować po kilkaset złotych. Planując wizytę w serwisie, musisz jednak pamiętać, że cena komponentu to zaledwie niewielki wycinek całego rachunku.

Co wpływa na cenę samej części?

Na różnice w cenach wpływa konstrukcja (zwykła guma kontra układ z cieczą tłumiącą), renoma wybranego producenta zamiennika oraz dostępność rynkowa. Duże znaczenie ma również polityka sprzedażowa konkretnych marek – niektórzy dostarczają tuleje pojedynczo, a inni pakują je w gotowe komplety na oś wraz z nowymi śrubami. Dlatego rzetelne porównanie cen w internecie ma sens dopiero wtedy, gdy po numerze OE ujednolicisz zakres kupowanego zestawu, materiał i pozycję montażową.

Cena tulei a koszt wymiany

Niska cena samego silentbloku nie oznacza taniej naprawy. Dostęp do części w podwoziu bywa trudny, ukręcające się zardzewiałe śruby wydłużają czas usługi, a poprawne wciśnięcie wkładu wymaga zastosowania prasy. Jeśli warsztat napotka problemy demontażowe, koszt robocizny bez problemu przekroczy cenę taniej gumy. Ponadto rzetelny kosztorys uwzględnia często końcowe sprawdzenie parametrów geometrii osi po zmontowaniu układu, wraz z ewentualną regulacją, jeśli wymaga tego wprost procedura lub gdy pomiar wskaże odchylenia. O składowych usługi dowiesz się więcej z materiału omawiającego koszt wymiany tulei wahacza.

Co zrobić, gdy tuleja wahacza jest zużyta?

Pęknięta z upływu czasu, zerwana lub po prostu nadmiernie luźna tuleja pogarsza prowadzenie koła i bywa powodem głuchych stuków dobiegających spod podłogi podczas pokonywania nierówności. Konsekwencją lekceważenia takich luzów jest niestabilność pojazdu w zakrętach oraz przyspieszone i nierównomierne zużycie opon. Stan izolatorów należy oceniać, gdy znajdują się one bezpośrednio w pojeździe; same powierzchowne, płytkie spękania brzegu gumy nie zawsze dyskwalifikują ją od razu i należy odnosić je do kryteriów serwisowych producenta.

Od diagnozy do decyzji o naprawie

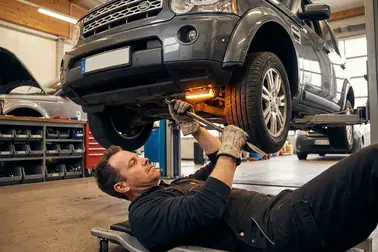

Profesjonalna kontrola obejmuje wnikliwe oględziny gumy pod odpowiednim obciążeniem. Warsztat bada zakres luzów za pomocą łyżki monterskiej i szarpaków na stacji diagnostycznej, porównując przy tym, jak zachowuje się lewa i prawa strona zawieszenia.

• Upewnij się, że hałas generuje tuleja, a nie na przykład łącznik stabilizatora.
• Jeśli problem zostanie potwierdzony, zweryfikuj stan pozostałych mocowań, sworznia oraz bieżnika opon, ponieważ podobne anomalie trakcyjne mogą wynikać z uszkodzenia wielu obszarów na raz.
• Skonsultuj wymianę z mechanikiem. Oprócz tradycyjnego stanowiska istnieje też opcja wymiany tulei bez prasy na samym pojeździe za pomocą dedykowanych ściągaczy. Jest to rozwiązanie pozwalające usprawnić pracę, jednak skuteczność tej metody zależy od konstrukcji konkretnego modelu, swobodnego dostępu do gniazda i rodzaju użytego narzędzia.

Wymiana tulei i czynności po naprawie

Procedura demontażu, wprasowania nowych gum i składania osi do kupy jest trudna, co szerzej analizuje nasz poradnik podpowiadający, jak wygląda wymiana tulei wahacza krok po kroku oraz w jakie narzędzia do tulei wahacza musi wyposażyć się warsztat. Kluczowe jest wprasowanie komponentu pod rygorystycznie określonym kątem i na poprawną głębokość, zgodnie ze znacznikami ustalającymi pozycję stref miękkich. W sytuacji, gdy naprawa wymuszała rozpięcie elementów wpływających na płaszczyznę koła, należy posłużyć się wytycznymi technicznymi pojazdu w celu sprawdzenia geometrii zawieszenia na stanowisku pomiarowym. Docelowa regulacja układu jest przeprowadzana na ogół dopiero w momencie stwierdzenia faktycznych odchyleń.

Podsumowując, sprawnie działające połączenie ramienia wahacza z nadwoziem lub ramą pomocniczą warunkuje komfort i pewność na drodze. Kluczem do bezproblemowego serwisu jest ścisła zasada decyzyjna: najpierw ustal dokładne położenie na schemacie układu jezdnego, wyznacz numer OE po kodzie VIN, a dopiero na tej podstawie porównuj specyfikację wymiarową zamienników. Miej świadomość, że zwodniczo brzmiąca tylna tuleja przedniego wahacza fizycznie znajduje się z przodu samochodu, natomiast tuleja wahacza tylnego na osi tylnej.
