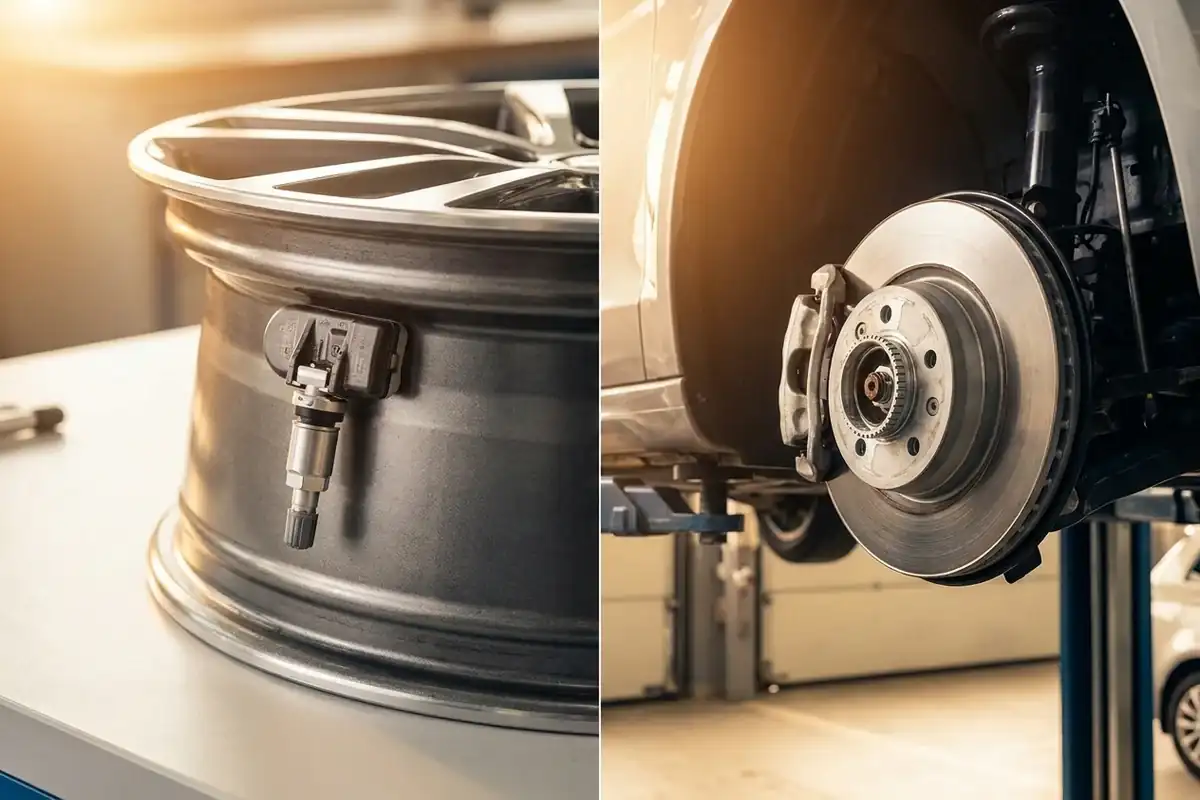

Czujniki TPMS – rodzaje, różnice i zastosowanie

Czujnik TPMS to element bezpośredniego układu kontroli ciśnienia, który mierzy parametry wewnątrz opony i przesyła te dane radiowo do komputera samochodu. Warto jednak wiedzieć, że nie każdy układ TPMS ma fizyczne czujniki w kołach. W motoryzacji wyróżniamy dwa warianty tego rozwiązania: system bezpośredni (z czujnikami) oraz system pośredni, który wykrywa spadek ciśnienia na podstawie różnic w prędkości obrotowej kół, korzystając z układu ABS i ESC.

Kierowcy i mechanicy często używają określenia "czujniki w kołach" jako synonimu całego układu, co bywa mylące podczas zakupów. Jeśli planujesz złożyć drugi komplet kół na zimę lub naprawić usterkę sygnalizowaną przez auto, musisz w pierwszej kolejności ustalić, w jaką technologię wyposażono Twój pojazd. Wiedza o tym, jak działa cały system TPMS w Twoim aucie, pozwoli Ci uniknąć wydatków na niepotrzebne części lub frustracji związanej z błędną diagnostyką.

Czujnik TPMS: co to jest i co faktycznie mierzy?

Czujnik TPMS (ang. Tire Pressure Monitoring System) to moduł elektroniczny umieszczony wewnątrz koła, który nieustannie monitoruje parametry opony i przekazuje je do sterownika w aucie. W bezpośrednim układzie TPMS taki czujnik to miniaturowe urządzenie wyposażone w przetwornik ciśnienia, nadajnik radiowy, zintegrowaną elektronikę oraz własne zasilanie bateryjne. System pośredni działa zupełnie inaczej – nie ma w nim oddzielnych mierników ciśnienia, a oprogramowanie w aucie wnioskuje o ewentualnym kapciu poprzez analizę zachowania samego koła podczas jazdy.

Czujnik w kole a cały układ TPMS

Należy wyraźnie oddzielić fizyczny nadajnik od całego systemu TPMS. Bezpośredni czujnik to tylko element pomiarowy przypisany do konkretnego koła. Za odebranie sygnału, zinterpretowanie go, przypisanie do konkretnej osi i strony pojazdu oraz ostateczne wyświetlenie ostrzeżenia na desce rozdzielczej odpowiada już elektronika samochodu. Więcej o tym procesie oraz dokładnej lokalizacji modułów w aucie dowiesz się z poradnika wyjaśniającego działanie i położenie czujnika TPMS.

Jakich danych dostarcza czujnik bezpośredni?

Zasadniczą funkcją przekaźnika skomunikowanego z powietrzem zamkniętym nad obręczą jest ciągłe emitowanie zawiadomień o ustabilizowanym ciśnieniu roboczym. Większość skomplikowanych układów i czujniki ciśnienia TPMS biorą pod weryfikację także temperaturę wewnętrzną otaczającej przestrzeń mieszanki gazów. Podgląd uwarunkowań cieplnych pozwala zaawansowanemu sterownikowi równoważyć drobne odchylenia pomiaru uwidaczniające się na postoju względem wyników po przejechaniu długiego odcinka trasy i rozgrzaniu obwodów. Do wiodących przesyłów systematycznie doliczane są pakiety ze stanem zintegrowanego z płytką zasilania ogniw bateryjnych.

Trzeba jednocześnie brać pod uwagę powszechny brak homogenizacji interfejsów wśród deweloperów oprogramowania dla kierowcy. Finalnie to wytyczne centralnego komputera determinują, czy odczyty zostaną z pożytkiem przekazane prowadzącemu podróż na estetycznych wskaźnikach, czy też poprzestaną na wybudzeniu żółtej diody bez dostarczania cennych wskazówek obrazujących stan każdej felgi z dokładnością liczbową wyrażoną w barach.

Bezpośredni czy pośredni TPMS: czym różnią się te rozwiązania?

TPMS bezpośredni mierzy ciśnienie przez fizyczną bliskość przekaźnika zmontowanego od wewnątrz opony i jest w stanie wylistować je z zadowalającą powtarzalnością. Systemy analizy pośredniej skupiają swoją aktywność obliczeniową na odczytach z rotacji na asfalcie, pozostając pozbawione jakichkolwiek bezpośrednich parametrów mierzonych u samych źródeł pod wentylem. Stanowi to dominującą rozbieżność konstrukcyjną wytyczającą późniejszą ścieżkę kontroli sprzętu obu wiodących metod. Będący uniwersalnym standardem homologacji układ z charakterystycznym piktogramem koła opatrzonym wykrzyknikiem sam z siebie nie daje odpowiedzi co do istnienia zaawansowanych stacji z nadajnikiem bliskiego pułapu powiązanych bezpośrednio z kanałem alufelgi. Rzetelna znajomość implementowanego rozwiązania ułatwia poprawne i ekonomiczne zaplanowanie podnośnika w garażu, co ma swoją wagę przy chęci ułożenia zaplecza sprzętowego kół celujących w pokonywanie trudnych frontów chłodniejszych kwartałów na drogach.

TPMS bezpośredni: pomiar w każdym kole

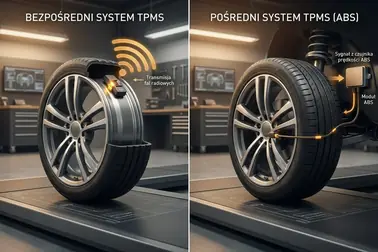

Układ bezpośredni opiera się na czujnikach w kołach, które emitują sygnał radiowy. Każdy czujnik ma unikalny numer seryjny (ID). Sterownik samochodu musi wiedzieć, jakich identyfikatorów ma słuchać, aby nie odczytywać danych z aut jadących obok. Aby system zadziałał, nowy czujnik musi nadawać na obsługiwanej przez pojazd częstotliwości (w Europie najczęściej jest to 433 MHz) oraz używać właściwego języka komunikacji, czyli protokołu cyfrowego.

TPMS pośredni: analiza sygnałów ABS/ESC

Rozwinięcie pośrednie eliminuje pościg za elektroniką ukrytą we wnętrzu opon, koncentrując moc maszynową na obserwowaniu zachowania rozpędzonych form geometrycznych z podwozia. Konstruktorzy oparli pomiary na bezpośrednio zrozumiałym procesie fizycznym, opowiadającym o wyczuwalnej zmianie promienia toczenia kół z ubytkiem atmosfery wtłoczonego gazu na rzecz szybszych zjawisk rotacji po płaszczyźnie szosy w skali do prawidłowo wyprowadzonych odpowiedników ogumienia z zestawu. Dedykowane sieci czujników od hamowania sprawnie odczytują najmniejsze zakrzywienia zliczanych obrotów i nienaturalnie potęgujące się objawy wibracyjne.

Pewność o przekroczeniu dolnych marginesów tolerancji rodzi wymuszone działanie w postaci wysłanego alertu widocznego zza steru. Rozliczanie tych zależności wymaga wiedzy i pilnowania zasady, jakoby wspominany system pośredni wymagał rzetelnej kalibracji. Praca nad obniżonym stanem wypełnienia gum, wulkanizacyjne rotacje alufelg oraz ingerowanie w spójność letnich profilów obligują konsumenta z przedniego fotela do nakreślenia systemowi warunków startowych resetem. Pociągnie to za sobą na przestrzeni krótkiej wycieczki zebranie odpowiednich wartości dla zdeklarowanych gabarytów toczących się kół.

Tabela różnic ważnych dla kierowcy

Wybór między zakupem drogich zaworów elektronicznych a standardowymi gumowymi wentylami sprowadza się do rozpoznania cech Twojego auta. Poniższa tabela ułatwi Ci weryfikację obciążeń serwisowych narzucanych przez każdy z układów.

Jakie są rodzaje bezpośrednich czujników TPMS?

Bezpośrednie czujniki TPMS dzielą się w zależności od kilku zasadniczych założeń projektowych. Obiektywnie podobny, zunifikowany kontur obudowy w żadnym wypadku nie stanowi rzetelnego potwierdzenia, że dany element powiąże się cyfrowo ze sterownikiem auta. Poniższe zestawienie stanowi skanowalną mapę najistotniejszych wariantów podziału tych modułów:

• Sposób instalacji na feldze: sensory umiejscowione przy wentylu w obręczy, opaskowe zabezpieczane na obwodzie koła oraz czujniki wklejane po stronie opony.
• Wykorzystany typ trzonu zaworu: wersje wciągane pokryte grubszą warstwą gumy (typu snap-in) w kontraście z solidnymi formami aluminiowymi przytwierdzanymi pod nakrętkę dociskającą (typu clamp-in).
• Pochodzenie fabryczne i rynkowe: podzespoły odlane dla pierwszego montażu (z linii OEM/OES) oraz dedykowane zamienniki projektowane pod rynkowy obszar eksploatacyjny.
• Sposób ujęcia oprogramowania: warianty urządzeń posiadające nadany z góry protokół pasujący do grupy podwozi oraz zyskujące szeroką popularność systemy programowalne, które dopisuje się pod markę używając terminali kodowania radiowego na specjalnym stanowisku pracy.

Czujnik zintegrowany z zaworem

Najpopularniejszym rozwiązaniem na rynku jest konstrukcja, w której element pomiarowy jest połączony fizycznie z podstawą zaworu napełniającego. W tym układzie czujnik chowa się po wewnętrznej stronie obręczy (wewnątrz opony), a na zewnątrz wystaje jedynie nagwintowany trzonek, przez który pompujesz powietrze. Wyposażenie w nowy element przychodzi z koniecznością zweryfikowania ścieżek dedykowanego sprzętu. Celny i bezpieczny dobór wentyla do czujnika TPMS odgrywa rolę stabilizatora zachowującego parametry powłoki, jako że tylko doprecyzowane ze sztuką nakrętki czy elastyczne uszczelki i dopasowane wkładki dają zadowalającą kompatybilność ze sprecyzowanym ryglem spiętego ze sobą łączenia elektroniki z gwintem. Świadome i rozważne poleganie na wskaźnikach uwzględniających prawidłowe momenty dokręcania zapobiega w dalszej perspektywie nieprzyjemnym perypetiom z rozszczelniającym zjawiskiem podziału struktury w kanale napełniania.

Czujniki OEM, zamienne i programowalne

Podział elektroniczny określa stopień gotowości operacyjnej poszczególnych wersji sprzętowych przed procesem założenia. Powszechne czujniki OEM figurują jako oryginały dystrybuowane pod model auta i często stają się zdolne do komunikacji tuż po napompowaniu opony. Zamienniki dedykowane prezentują podobne podejście ułatwiające procedurę adaptacji z racji seryjnie zarejestrowanego protokołu komunikacji w kości pamięci.

Z kolei dużą wszechstronnością rynkową cieszą się czujniki o uniwersalnym schemacie programowalnym. Na poziomie wczesnej dystrybucji sprzęt posiada pusty zasób konfiguracyjny. Profesjonalny pracownik serwisu przy użyciu kompatybilnego narzędzia wgrywa do niego odpowiedni protokół albo konfigurację dla konkretnego zastosowania. Z kolei samo ID czujnika może zostać skopiowane z poprzedniego elementu lub utworzone zgodnie z procedurą obsługiwaną przez dany pojazd. Samo współdzielenie pasma wymiany plików pod częstotliwością 433 MHz nie stanowi wiarygodnego dowodu powiązania i nie rozstrzyga o kompatybilności sprzętowej.

Zawór gumowy, aluminiowy i mocowanie do obręczy

Obudowa zaworu połączonego z elektroniką bywa różna. Aluminiowe mocowania skręcane uchodzą za sztywne i odporne na wysokie prędkości, jednak są podatne na korozję galwaniczną i utlenianie soli drogowej. Gumowe zawory wpinane (typu snap-in) są tańsze, mniej korozyjne, ale wymagają wciskania z użyciem siły. Wybór zależy głównie od zaleceń producenta i średnicy otworu w samej obręczy, a materiał z jakiego wykonano wentyl, nie wpływa na protokół przesyłu danych.

Jak rozpoznać, czy samochód ma czujniki TPMS w kołach?

Zanim zainwestujesz w nowy komplet części, najlepszym sposobem na sprawdzenie rodzaju TPMS jest weryfikacja instrukcji obsługi pojazdu lub rozkodowanie wyposażenia po numerze VIN. Kontrolka niskiego ciśnienia na zegarach wygląda identycznie w obydwu systemach (bezpośrednim i pośrednim). Jeśli komputer pokładowy wyświetla osobną zakładkę z wizerunkiem auta i precyzyjnymi wartościami w barach dla każdego z czterech kół, daje to silną podstawę by sądzić, że auto ma czujniki bezprzewodowe.

Sygnały widoczne bez demontażu opony

Istnieje kilka sprawdzonych sposobów na samodzielną weryfikację. Jak sprawdzić rodzaj systemu na parkingu?

• Zbadaj oprogramowanie panelu sterującego, weryfikując występowanie pozycji zatytułowanej „reset”, „set” albo podobnie brzmiącej opcji inicjalizacyjnej. Podany skrót stanowi dobrą poszlakę naprowadzającą na układ badający promienie obrotu w przestrzeni osi, chociaż wybrane modele wyposażone w nadajniki bezpośrednie tak samo bazują na potwierdzaniu procedury operacyjnej z poziomu ekranu.
• Prześledź kompozycję uwidocznionych w bryle felgi wentyli. Zastosowanie gwintu aluminiowego ze śrubą zaciśniętą pod krawędzią otworu nasuwa solidną sugestię połączenia z zamkniętą u podstaw obudową. Należy wziąć pod uwagę, że estetyczne zawory ozdobne często osadzane bywają bez faktycznego poparcia wewnętrzną puszką pomiarową i w żadnym razie nie przesądzają finalnego werdyktu badawczego.

Kiedy potrzebne jest potwierdzenie narzędziem diagnostycznym?

Rozpoznawanie gołym okiem często prowadzi do nietrafionych przypuszczeń, w sytuacji kiedy wcześniejszy użytkownik zakupił metalowe zawory podyktowane jedynie stylem obręczy, zachowując bezwymiarowe diagnozowanie spadków przy wykorzystaniu złącz od rotacji kół. Odpowiedzią dającą namacalne dowody jest bezprzewodowe zeskanowanie modułów testerem bliskiego zasięgu u zbiegu powłoki gumowej ze sztywną konstrukcją aluminiową. Kompatybilne i prawidłowo aktualizowane narzędzie wulkanizacyjne potrafi wywołać czujnik ze stanu spoczynku, odczytując zakodowany dla elektroniki numer ID, zmierzone fizycznie ciśnienie statyczne oraz raportowany na żywo zapas pojemności wewnętrznego źródła baterii.

Który rodzaj TPMS lepiej pasuje do danego zastosowania?

Kierowca nie wybiera architektury TPMS w taki sposób, w jaki wybiera opony. Zarówno system bezpośredni, jak i pośredni to integralna część homologacji i systemów bezpieczeństwa konkretnego samochodu. Fabrycznego rozwiązania pośredniego nie zamienisz na ekran wyświetlający bary z każdego koła, a systemu na nadajniki radiowe nie zdegradujesz legalnie do odczytów z samego ABS. Świadomość architektury pomaga jednak uniknąć błędów użytkowych podczas codziennej jazdy i sezonowych roszad sprzętowych.

Codzienna jazda i wartości ciśnienia na ekranie

Architektura weryfikująca odczyty ze stacji umieszczonych pod powłoką opon ułatwia precyzyjne odpytywanie układu przed ruszeniem w dłuższą podróż i sprawdza się w prostej diagnostyce. Cyfrowe podpowiedzi na licznikach mogą być niezwykle angażujące, choć warto brać pod uwagę to, skąd pobierać pożądane wartości wytyczne. Gwarantujące bezpieczne warunki podróży i optymalne spalanie prawidłowe ciśnienie jest zapisane w instrukcji producenta pojazdu, a ponadto znajduje się na fizycznej etykiecie umiejscowionej zazwyczaj na filarze podparcia drzwi, pod powierzchnią schowka pasażera lub we wgłębieniu osłony wlewu paliwa. Dostosowywanie naładowania ciśnieniowego do skrótu MAX PRESS, odnalezionego pomiędzy informacjami na profilach bocznych ogumienia, stanowi nietrafione działanie. Oznaczenie to wskazuje jedynie maksymalne ciśnienie zimnej opony dopuszczone przez producenta ogumienia. Nie odzwierciedla ono wytycznych homologacyjnych zalecanych dla Twojego samochodu, dlatego prawidłowych wartości zawsze szukaj na etykiecie pojazdu lub w instrukcji obsługi.

Drugi komplet kół i sezonowa zmiana opon

Zakup drugiego zestawu alufelg z oponami zimowymi to moment, w którym typ TPMS decyduje o rozmiarze Twojego portfela. Przy systemie z czujnikami radiowymi musisz wyposażyć nowe felgi w komplet kompatybilnych nadajników. Dodatkowo po fizycznej zamianie kół wiosną lub jesienią samochód musi rozpoznać nowe komponenty.

Auta osobowe i zastosowania dostawcze

Różnorodna objętość obręczy stopowych oraz ustandaryzowane dla karoserii wartości robocze ograniczają i uściślają listę sprzętową nadającą się do integracji na nowym podwoziu. Rozwiązania flotowe powiązane z przewozem w autach o zabudowie przestrzennej doprowadzają napełnienie nierzadko poza próg 5 barów, zawężając przydatne pakiety komponentów do wzmacnianych zaworów o wysokim współczynniku obciążeń masowych. Poprawne ułożenie zamówienia z częściami zapasowymi od początku wymusza solidne rozpoznanie bazy danych obejmujących markę ramy i typ modelu, uwzględnienie udokumentowanego roku produkcji z przedziałem generacji a także prześledzenie konkretnej specyfikacji TPMS i wiodących parametrów technicznych wykorzystanej obręczy kół. Numer VIN stanowi w tego rodzaju potyczkach decyzyjnych praktyczne uzupełnienie weryfikacyjne, łagodząc spory pomiędzy zazębiającymi się wersjami protokołów z okresów przejścia pomiędzy dwiema generacjami sprzętu napędzającego.

Co zrobić po rozpoznaniu rodzaju czujników TPMS?

Po upewnieniu się, że masz bezpośredni układ TPMS, musisz prawidłowo dopasować urządzenia do modelu, rocznika i wersji wyposażenia samochodu. Dopiero znając te dane, znajdź numery OE lub poproś sprzedawcę o weryfikację protokołu zamienników. Jako internetowy sklep oponiarski rekomendujemy, aby finalny montaż wewnętrznych nadajników zlecić dowolnemu wykwalifikowanemu wulkanizatorowi, który dysponuje urządzeniami programującymi i kluczami dynamometrycznymi. Sklepy z oponami kurierskimi same w sobie nie świadczą takich usług montażu i przyuczania podzespołów.

Dobór czujnika i elementów zaworu

Bezpośrednie sprawdzenie wydobytej ze środka koła części daje w wielu warsztatach szerokie pole do odtworzenia prawidłowej strategii zakupowej. Trzeba się w tych badaniach upewnić, że właściwie rozróżniono docelowy referencyjny numer części OE, sprzyjający sprowadzeniu bezkonfliktowego zamiennika z hurtowni, od jednostkowego oraz unikalnego w puli przypisania ID, zakotwiczonego cyfrowo pod daną obręczą. Solidny warsztat dobiera wypracowane modułowo detale montażowe łącząc przydzielony z fabryki korpus zaworu, spójne z gniazdem uszczelnienie, pasującą z zewnątrz nakrętkę ustalającą gwintu oraz kompatybilną pod względem stopów wkładkę zaworową jako całość zestawioną wedle skrupulatnych rekomendacji inżynierów marki zasilającej.

Błąd, brak sygnału lub konieczność przyuczenia

Ujawniona na panelu sterującym żółta ikona informacyjna wymaga rzetelnego podejścia do podziału wykrytych anomalii systemowych. Rozróżnienie alarmu zawiadamiającego o niebezpiecznym ubytku z gumowego korpusu od powiadomienia dokumentującego uszkodzenie elektroniki lub brak nawiązania odpowiedniego pasma radiowego wymaga sięgnięcia do fabrycznej dokumentacji. Wszelkie wzorce kontrolek ujęte są w oryginalnej instrukcji pojazdu. Sytuacja wymagająca dodania świeżych nadajników z rynku części wywoła konieczność zainicjowania identyfikatorów za pomocą jednej z dedykowanych opcji. Samochody potrafią korzystać z układu automatycznego zestrojenia numerów w ruchu, procedury stacjonarnej sterowanej z użyciem przypisanego zestawu przycisków, przemyślanej jazdy adaptacyjnej aktywującej weryfikację logów lub mogą domagać się wsparcia wyciągniętego z interfejsu diagnozującego powiązanego ze złączem pod kolumną kierowniczą. Szukając rozwiązań wspierających badanie alertów, także w okolicznościach zgłębiania pojęcia i perspektyw dotyczących jazdy bez sprawnych czujników TPMS przed finalną wizytą ratunkową, zbadaj wpierw sekcje dotyczące rozpoznawania kontrolek i błędów TPMS w zespole pokładowym. Końcowy etap doprowadzi Cię bezpiecznie do właściwej dla ramy procedury obsługi systemu TPMS zgodnej ze sprawdzonymi wytycznymi modelowymi.
