System TPMS – jak działa kontrola ciśnienia w oponach?

TPMS (Tire Pressure Monitoring System) to układ monitorowania ciśnienia w oponach, który ostrzega kierowcę o niebezpiecznym spadku ilości powietrza w ogumieniu. System w wariancie bezpośrednim korzysta z fizycznych czujników zamontowanych w kołach, natomiast system pośredni rozpoznaje zmianę ciśnienia na podstawie danych z układu ABS lub ESC. Pamiętaj jednak, że nawet najbardziej zaawansowany TPMS nie zastępuje regularnego pomiaru ręcznym manometrem, ponieważ jest układem czysto ostrzegawczym.

Obecność tego systemu w samochodzie znacząco poprawia bezpieczeństwo, ale wymaga od kierowcy odrobiny wiedzy. Aby uniknąć stresu na drodze, warto zrozumieć, w jaki sposób Twoje auto monitoruje opony, jak poprawnie zinterpretować ostrzeżenie na desce rozdzielczej oraz co zrobić, gdy system zgłasza błąd po sezonowej zmianie kół.

TPMS: co to jest i za co odpowiada system?

TPMS (skrót od Tire Pressure Monitoring System) to elektroniczny system bezpieczeństwa, którego jedynym zadaniem jest monitorowanie stanu powietrza w oponach i ostrzeganie kierowcy o jego spadku. Nie jest to kompresor ani układ automatycznie usuwający nieszczelności. Właściwe dla Twojego auta wartości ciśnienia określa producent pojazdu. Znajdziesz je na naklejce informacyjnej umieszczonej najczęściej na słupku B (po otwarciu drzwi kierowcy), na klapce wlewu paliwa lub w instrukcji obsługi, a nigdy na boku samej opony, gdzie podawane jest tylko ciśnienie maksymalne.

Jaką funkcję pełni układ kontroli ciśnienia w oponach?

Zbyt niskie ciśnienie w oponie sprawia, że mocniej ugina się ona pod ciężarem auta. W efekcie ogumienie szybciej się nagrzewa, a samochód traci stabilność. TPMS wyłapuje odchylenie i wysyła sygnał na deskę rozdzielczą. System monitoruje jednak wyłącznie parametr ciśnienia. Nie potrafi ocenić przecięcia boku opony ani głębokości bieżnika, dlatego każde ostrzeżenie wymusza fizyczną kontrolę kół.

Czego TPMS nie zastępuje?

Obecność kontrolek i ekranów na desce rozdzielczej nie zwalnia z obowiązku posiadania własnego manometru. Systemy elektroniczne bywają zawodne, a niektóre ubytki ciśnienia postępują powoli, pozostając tuż nad progiem alarmowym układu. Co więcej, w wielu samochodach koło zapasowe nie jest w ogóle monitorowane przez TPMS, przez co bez ręcznej kontroli możesz odkryć jego nieszczelność dopiero w momencie awarii na drodze.

Jak działa monitorowanie ciśnienia w oponach?

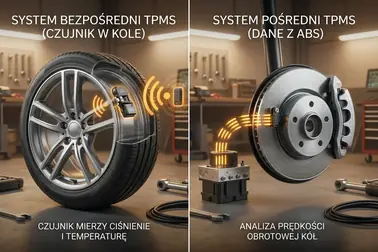

Na rynku funkcjonują dwa zupełnie odmienne podejścia: system bezpośredni wykorzystujący fizyczne czujniki w każdym z kół oraz system pośredni bazujący na oprogramowaniu przeliczającym zachowanie auta. Sposób przekazywania informacji na desce rozdzielczej zależy od zaawansowania elektroniki danego pojazdu. Niektóre auta pokażą konkretną liczbę barów dla każdego koła, inne wyświetlą jedynie czerwoną lub żółtą ikonę opony bez wskazywania problematycznej pozycji.

TPMS bezpośredni: pomiar w kołach

Bezpośredni TPMS opiera się na nadajnikach radiowych przymocowanych najczęściej do zaworu wewnątrz felgi. Każdy czujnik ma własny element pomiarowy, baterię oraz unikalny numer identyfikacyjny. Rozwiązanie to przesyła w określonych interwałach dokładne dane o ciśnieniu do sterownika w pojeździe. Zaletą tej metody jest jej duża precyzja. Minusem bywa koszt ewentualnego zakupu dodatkowych czujników dla drugiego kompletu kół.

TPMS pośredni: analiza danych ABS/ESC

Pośredni układ TPMS nie używa nadajników umieszczonych w ogumieniu. Działa dzięki czujnikom prędkości obrotowej, które fabrycznie obsługują układy ABS i ESC. Mechanizm jest prosty fizycznie, lecz skomplikowany programowo: opona z mniejszą ilością powietrza ma minimalnie mniejszy promień, a więc musi kręcić się odrobinę szybciej niż pozostałe koła, aby pokonać ten sam dystans. Układ wychwytuje również specyficzne zmiany w drganiach koła. Gdy po napompowaniu lub wymianie opon wprowadzisz zmiany, system pośredni wymaga ręcznego uruchomienia kalibracji z menu auta, aby „nauczyć się” nowych parametrów.

System bezpośredni czy pośredni: jak rozpoznać rozwiązanie w aucie?

Jeśli po wejściu w komputer pokładowy widzisz wizualizację auta i przypisane do każdego koła ciśnienie (np. 2.2 bar), z pewnością masz system bezpośredni. Brak takiego ekranu nie wyklucza jednak czujników w kołach, ponieważ starsze lub prostsze systemy bezpośrednie korzystają tylko z jednej ogólnej kontrolki. Najlepszym sposobem na potwierdzenie typu układu jest lektura instrukcji obsługi, rozkodowanie numeru VIN (wyposażenie fabryczne) lub podpięcie auta pod komputer w warsztacie.

Kiedy TPMS ostrzega o spadku ciśnienia?

Zgodnie z przepisami, w tym Regulaminem ONZ nr 141, układ TPMS informuje kierowcę o zagrożeniu w oparciu o określone warunki i progi procedury homologacyjnej. Dla aut osobowych wymaga ona ostrzeżenia, gdy ciśnienie spadnie o 20% względem wartości roboczej albo do 150 kPa (decyduje wyższy z progów): najpóźniej po 10 minutach jazdy przy spadku w jednym kole i po 60 minutach, gdy spadek dotyczy od jednego do czterech kół. W praktyce precyzja ostrzeżeń zależy od parametrów konkretnego systemu.

Pamiętaj, że gazy w zamkniętej objętości reagują na czynniki zewnętrzne. Oznacza to, że elektronika potrafi uruchomić alert nawet wtedy, gdy opona fizycznie nie uległa przebiciu.

Spadek ciśnienia, temperatura czy nieszczelność?

Prawa fizyki mają bezpośredni wpływ na to, co widzisz na desce rozdzielczej. Orientacyjnie przyjmuje się, że spadek temperatury otoczenia o 10°C obniża ciśnienie w oponie o około 0,1 bara. Z tego powodu pierwsze mroźne poranki często witają kierowców świecącą kontrolką TPMS, pomimo tego, że opony są szczelne.

Jeśli po dopompowaniu do optymalnego poziomu powietrze jednak gwałtownie uchodzi, problemem prawdopodobnie jest nieszczelny zawór, źle przylegająca stopka do felgi lub przebicie bieżnika. Wymaga to natychmiastowej wizyty w warsztacie wulkanizacyjnym.

Dlaczego prawidłowe ciśnienie zależy od obciążenia?

Częstym błędem kierowców jest pompowanie opon zawsze na tę samą, jedną wartość (np. utarte w Polsce 2,2 bara). W rzeczywistości producent auta podaje na tabliczce informacyjnej różne dane w zależności od tego, czy jedziesz sam, czy wozisz komplet pasażerów i pełny bagażnik. Oś przednia i tylna mogą też wymagać zupełnie innych wartości. Po każdorazowym ustawieniu ciśnienia pod duże obciążenie na wakacyjny wyjazd, układ pośredni będzie wymagał kalibracji zgodnie z instrukcją pojazdu, by nie potraktował nowego, wyższego ustawienia jako błędu w systemie.

Co oznacza kontrolka TPMS i jak bezpiecznie zareagować?

Zółta kontrolka przedstawiająca przekrój opony z wykrzyknikiem w środku to zunifikowany symbol błędu w układzie kontroli ciśnienia. Zachowanie tej ikonki pozwala wstępnie zdiagnozować, czy problem dotyczy realnego uszkodzenia ogumienia, czy raczej kłopotów z samą elektroniką. Nigdy nie ignoruj sytuacji, w której alertowi na desce rozdzielczej towarzyszy odczuwalna utrata stabilności auta lub nietypowy hałas z zewnątrz. W takim wypadku należy natychmiast bezpiecznie zjechać na pobocze.

Kontrolka świeci stale

Gdy po usłyszeniu sygnału dźwiękowego kontrolka TPMS świeci światłem ciągłym, z reguły system zarejestrował spadek ciśnienia. Twoim pierwszym krokiem powinno być bezpieczne zatrzymanie pojazdu i wykonanie oględzin. Następnie zmierz ciśnienie we wszystkich kołach i wyrównaj je za pomocą kompresora. W wielu autach samo dodanie powietrza nie wygasi kontrolki od razu. Czasem niezbędne jest przejechanie kilku kilometrów z odpowiednią prędkością lub użycie przycisku resetu.

Kontrolka miga albo wraca po korekcie ciśnienia

Jeśli po uruchomieniu zapłonu ikona TPMS miga przez około 60 sekund, a następnie pozostaje włączona, elektronika sygnalizuje awarię układu. Może to być utrata komunikacji ze sterownikiem, rozładowana bateria czujnika w kole lub założenie felg bez czujników. Miganie nie wskazuje wprost na przebicie opony, choć nie zwalnia z obowiązku sprawdzenia, czy powietrze nie uszło. Jeżeli po fizycznym wyrównaniu ciśnienia błąd wraca, konieczna będzie diagnostyka w warsztacie z użyciem komputera OBD lub testera fal radiowych.

Objaw, możliwa przyczyna i następny krok

Trafna ocena sytuacji tuż po zapaleniu się diody pozwala uniknąć zniszczenia opon lub uchroni przed niepotrzebnymi kosztami w warsztacie, gdy problemem jest tylko temperatura. Poniższa tabela zbiera typowe scenariusze.

Czy TPMS jest obowiązkowy i jakie wymagania spełnia?

Europejskie przepisy wymusiły powszechne stosowanie systemu informującego o spadku ciśnienia, co znacząco zwiększyło jego popularność. Od 1 listopada 2012 r. nowe typy samochodów osobowych (kategoria M1) nie otrzymywały homologacji typu UE bez zgodnego TPMS. Od 1 listopada 2014 r. zakaz objął rejestrację, sprzedaż i dopuszczenie do ruchu wszystkich nowych aut tej kategorii.

Podstawą prawną jest tu rozporządzenie (WE) nr 661/2009 oraz specyfikacja zawarta w Regulaminie ONZ nr 64. Trzeba jednak wyraźnie zaznaczyć, że nakaz ten nie obejmuje aut starszych. Wymóg odnosi się do wyposażenia zgodnego z datą homologacji, zatem nie masz obowiązku samodzielnego doposażania starszych modeli w instalacje ostrzegawcze.

Daty dla samochodów osobowych w UE

Przełom lat 2012-2014 często rodzi nieporozumienia. Jeśli samochód otrzymał homologację całopojazdową jako nowy typ przed listopadem 2012 roku, a wyprodukowano go na przykład w maju 2014 roku, wcale nie musiał opuścić fabryki z układem TPMS. Dopiero pojazdy opuszczające fabrykę i rejestrowane po 1 listopada 2014 r. obligatoryjnie posiadały taki układ. Nowsze rozporządzenie (UE) 2019/2144 (General Safety Regulation) rozszerzyło ten obowiązek na kolejne kategorie, m.in. pojazdy dostawcze i ciężarowe (nowe typy od 6 lipca 2022 r., wszystkie nowe pojazdy od 7 lipca 2024 r.), a technicznym punktem odniesienia jest dziś Regulamin ONZ nr 141; dla aut osobowych wymagania przeniesiono z Regulaminu nr 64 bez zmian.

Czy wolno ignorować albo wyłączać układ TPMS?

Gdy Twój pojazd fabrycznie wyjechał z działającym systemem, jego sprawność jest elementem obowiązkowego wyposażenia bezpieczeństwa wynikającym ze specyfikacji homologacyjnej. Usunięcie czujników, zaklejenie kontrolki izolacją albo programowe wyłączenie sygnału pozbawia Cię w pierwszej kolejności ostrzeżenia przed utratą powietrza. Taka ingerencja rodzi także ryzyko niezgodności z warunkami technicznymi pojazdu. Więcej o konsekwencjach przeczytasz w poradniku dotyczącym jazdy bez czujników TPMS.

Czujniki TPMS: jakie są rodzaje i kiedy trzeba je dobierać?

Jeśli posiadasz system bezpośredni i planujesz użytkować drugi komplet zimowych felg bez częstego demontażu ogumienia, warto wyposażyć je w osobny zestaw urządzeń nadawczych. Przekładanie starych elementów jest możliwe, ale wymaga ostrożności i generuje koszty w warsztacie. Z racji faktu, że system przetwarza precyzyjne fale radiowe, czujnik TPMS musi być ściśle kompatybilny ze sterownikiem Twojego modelu auta, a także pracować na odpowiedniej częstotliwości (w Europie to najczęściej 433 MHz).

Co istotne, właściciele aut z systemem pośrednim omijają ten wydatek. Brak nadajników w kole oznacza, że przy zakupie stalówek na zimę nie martwisz się elektroniką TPMS.

Mapa rodzajów czujników i zgodności

Na rynku części zamiennych znajdziesz kilka rozwiązań. Czujniki oryginalne (OE/OEM) gwarantują pracę od ręki po przejściu procedury przyuczenia. Zamienniki dedykowane naśladują fabryczne oprogramowanie pod konkretną markę.

Bardzo popularne są obecnie czujniki uniwersalne (programowalne), które wulkanizator za pomocą specjalnego testera konfiguruje pod dany pojazd. Osobną grupę stanowią czujniki klonowane, kopiujące bezpośrednio numery identyfikacyjne Twoich starych nadajników. Dobór wyłącznie wizualny po kształcie zaworu to błąd, ponieważ elektronika w małej obudowie musi precyzyjnie pasować do konkretnego systemu.

Jakie dane przygotować przed doborem?

Aby warsztat lub sklep mógł poprawnie sprzedać i przygotować urządzenie do Twojego koła, samo podanie rozmiaru ogumienia (np. 205/55 R16) nie wystarcza. Parametry opony nie zdradzają zastosowanego protokołu. Konieczne jest określenie typu systemu TPMS w Twoim aucie oraz informacji, czy czujniki trafią do obecnego, czy do drugiego kompletu kół. Oprócz tego należy dostarczyć dokładne dane ewidencyjne samego pojazdu.

Błędy TPMS: kiedy wystarczy pomiar, a kiedy diagnostyka?

Błędy wyrzucane przez system często prowadzą kierowców do frustracji, ponieważ prawidłowe ciśnienie fizyczne nie wyklucza awarii samego TPMS. Brak sygnału, wyczerpana z biegiem lat wbudowana bateria modułu w kole, zagubienie identyfikatora czy awaria odbiornika przy sterowniku to przyczyny, dla których elektronika informuje o usterce. Próby resetowania błędu za pomocą przycisków w desce rozdzielczej nie naprawią przerwanego sygnału radiowego.

Najpierw wyklucz realny ubytek ciśnienia

Procedurę weryfikacyjną zaczynaj od najprostszych rzeczy. Jeśli migająca lub stale zapalona kontrolka psuje Ci podróż, zatrzymaj się i fizycznie sprawdź poziom barów manometrem na każdym kole osobno (pamiętając o bagażniku i zapasie, jeśli posiada nadajnik). Następnie porównaj z wartościami oczekiwanymi z drzwi pojazdu.

Jeżeli dopompujesz jedno koło z poziomu 1,5 do 2,2 bara, niezbędna jest ponowna kontrola i sprawdzenie szczelności. Dopiero uchodzenie powietrza wskazuje na uszkodzenie opony, wentyla lub felgi, a zaawansowana komputerowa wymiana lub naprawa czujnika na tym etapie schodzi na dalszy plan.

Kiedy potrzebny jest tester TPMS lub diagnostyka OBD?

Tester fal radiowych przykładany do koła przez mechanika oraz interfejs OBD podpinany pod wejście diagnostyczne to narzędzia, które odpowiadają na dwa zupełnie różne pytania. Tester na warsztacie „pyta” sam nadajnik: wzbudza go, zczytuje numer, ciśnienie, a także ocenia stan jego baterii. Natomiast skaner OBD rozmawia ze sterownikiem auta, wyciągając błędy w komunikacji zapisane w komputerze. Gdy awarii ulegnie pojedyncze koło, nie kupuj części w ciemno – poproś mechanika o sprawdzenie czujników TPMS za pomocą zewnętrznego urządzenia, aby odsiać czujnik niekompatybilny od po prostu rozładowanego.

Obsługa TPMS po zmianie opon, felg lub kompletu kół

Po zmianie kół w systemie pośrednim należy wyrównać ciśnienie i uruchomić kalibrację z menu pojazdu. W systemie bezpośrednim konieczne bywa z kolei przeprowadzenie procedury przyuczenia nowych czujników do sterownika auta. Rodzaj układu definiuje zatem zakres niezbędnych czynności serwisowych. System pośredni wymaga jedynie poprawnego ustawienia ciśnienia i zatwierdzenia go na ekranie komputera pokładowego. System bezpośredni zależnie od modelu pojazdu uczy się nowych czujników samoistnie podczas jazdy lub wymaga wpisania ich numerów ID przez złącze diagnostyczne OBD.

Reset, kalibracja, przyuczenie i programowanie: różne procedury

Słownictwo bywa mylące, jednak w mechanice każde z tych pojęć oznacza inny proces. Reset to usunięcie komunikatu o błędzie z deski rozdzielczej po zlikwidowaniu przyczyny usterki lub fizycznym dopompowaniu kół. Kalibracja systemu (najczęściej pośredniego) polega na ustaleniu nowych parametrów odniesienia dla układu, od których liczone będą ewentualne spadki. Przyuczenie to proces parowania nowych identyfikatorów czujników ze sterownikiem w pojeździe. Z kolei programowanie czujników TPMS polega na wgraniu odpowiedniego protokołu komunikacyjnego w uniwersalny zamiennik, aby był on rozpoznawany przez dany model auta.

Co sprawdzić przed i po zmianie kompletu kół?

Procedurę wymiany rozpocznij od ustalenia typu systemu TPMS w pojeździe oraz upewnienia się, że nowe czujniki będą z nim zgodne. Następnie zleć zmianę kół z TPMS profesjonalnemu serwisowi wulkanizacyjnemu, który wykaże ostrożność wobec elektroniki ukrytej zaraz pod zaworem. Po montażu należy dokładnie ustawić właściwe ciśnienie we wszystkich oponach, a następnie wykonać procedurę przyuczenia lub kalibracji właściwą dla danego modelu auta. Na koniec zawsze potwierdź na desce rozdzielczej, że system nie zgłasza żadnych ostrzeżeń.

Jak dbać o opony i TPMS na co dzień?

Odpowiednie ciśnienie to fundament eksploatacji, a regularny serwis opon wpływa bezpośrednio na Twoje bezpieczeństwo, drogę hamowania oraz spalanie. Ciśnienie kontroluj manualnie przynajmniej raz w miesiącu oraz zawsze przed załadowaniem auta na dłuższy wyjazd. Wymogi dla TPMS nie zwalniają również z prawidłowego zachowania reżimu dobierania indeksu nośności oraz prędkości podczas zakupów w sklepie – instalacja TPMS analizuje ubytki, a nie konstrukcję (jeśli interesuje Cię, jakie struktury opony chroni odpowiednie ciśnienie, sprawdź artykuł budowa opony samochodowej).

Krótka checklista kierowcy z TPMS

Mając pojazd wyposażony w elektroniczny układ kontroli, wdrażaj poniższe pięć punktów regularnie:

• Ustalaj poprawne wartości barów wyłącznie na podstawie tabliczki znamionowej.
• Mierz ciśnienie tradycyjnym sprzętem na chłodnych oponach.
• Weryfikuj stan boków i bieżnika wzrokowo przy okazji tankowania.
• Kalibruj układ na nowo po znacznej zmianie stałego obciążenia pojazdu oraz dokonuj profilaktycznej kontroli ciśnienia po dużej zmianie temperatury otoczenia.
• Nie kasuj żółtej kontrolki z wykrzyknikiem, zanim nie dokonasz kontroli ubytków kompresorem.

Dobór nowych opon do auta z TPMS

Posiadanie rozbudowanej instalacji czujników nie ogranicza Twojego wyboru podczas zakupu nowego ogumienia. Niezależnie od tego, czy planujesz wyposażyć auto w opony zimowe na trudne warunki śniegowe, czy cenisz wszechstronność, jaką dają opony całoroczne, zakup zaczynasz od odszukania homologowanego rozmiaru (np. 225/45 R17). Jeśli używasz tych samych felg przez 12 miesięcy w roku, wulkanizator fizycznie zdejmuje stary zestaw z obręczy i zakłada nowy nad czujnikiem. Właściwie dobrana opona nie zakłóca pracy systemu. Elektronika pozostanie nienaruszona, pod warunkiem zachowania przez serwis dbałości o zawory i uszczelki.

Bez względu na generację pojazdu oraz zastosowaną technologię czujników lub systemów ABS, zasada działania w obliczu awarii pozostaje prosta: ostrzeżenie świetlne wymusza bezpieczny postój i fizyczny pomiar manometrem. Jeśli powietrza faktycznie ubyło, należy odnaleźć źródło nieszczelności i usunąć usterkę opony, a dopiero następnie wyczyścić pamięć sterownika przez reset lub kalibrację. TPMS jest znakomitym asystentem podróży, o ile pamiętasz, że to Ty, a nie elektronika, masz ostateczny wpływ na fizyczny kontakt ogumienia z nawierzchnią.
