Napędy hybrydowe – rodzaje i zastosowanie

Samochód hybrydowy łączy napęd spalinowy z co najmniej jednym silnikiem elektrycznym i akumulatorem trakcyjnym. Najważniejsze rodzaje hybryd to MHEV, pełna hybryda HEV oraz ładowana z zewnątrz PHEV. Technologie te różnią się możliwością jazdy elektrycznej, sposobem ładowania i zastosowaniem, dlatego warto dobrać je do własnego stylu jazdy.

Określenia takie jak „auto hybrydowe”, „samochód hybrydowy”, „silnik hybrydowy” i „napęd hybrydowy” są używane potocznie jako synonimy opisu całego układu. Jeśli zgłębiasz rodzaje napędów samochodowych, powinieneś rozróżniać dwie niezależne klasyfikacje. Pierwsza to stopień elektryfikacji pojazdu (MHEV, HEV, PHEV). Druga to fizyczny sposób przekazywania napędu na koła: układ szeregowy, równoległy i szeregowo-równoległy. Poniżej omawiamy obie kategorie, aby ułatwić Ci wybór odpowiedniego rozwiązania.

Co to jest samochód hybrydowy i co oznacza hybryda w aucie?

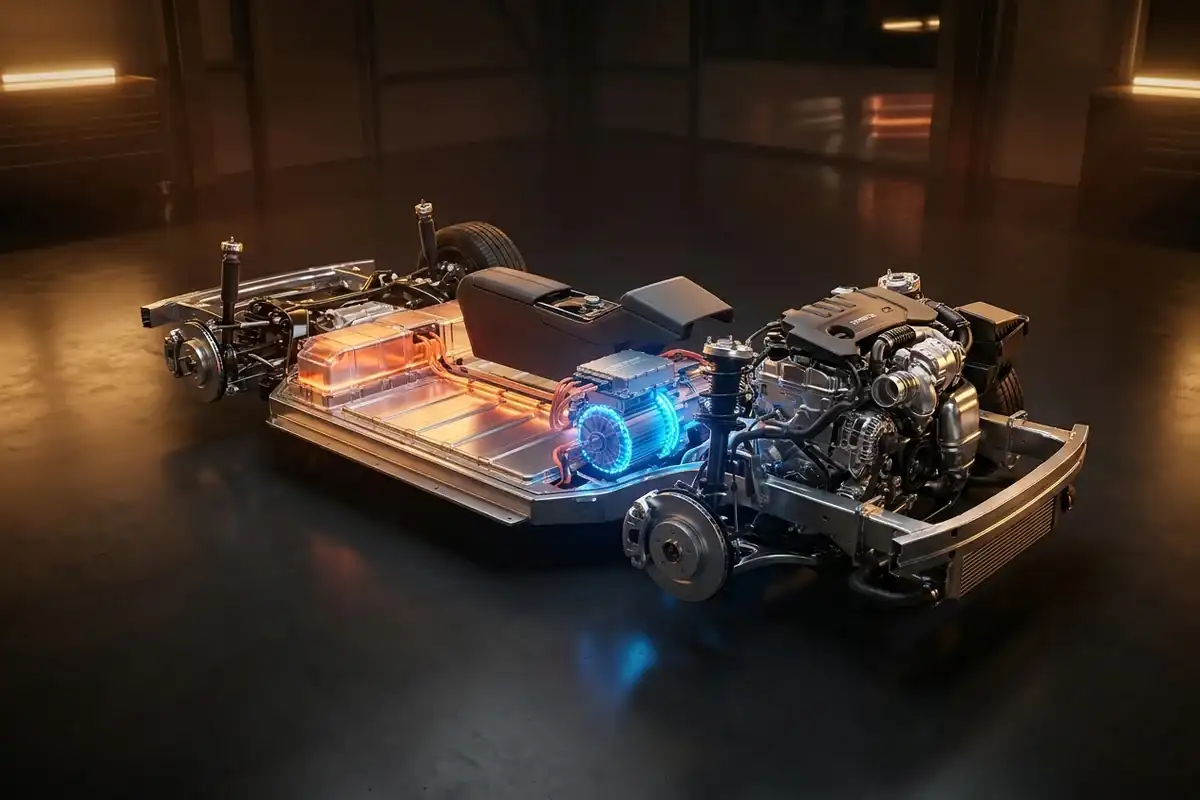

Samochód hybrydowy wykorzystuje do poruszania się silnik spalinowy, co najmniej jeden silnik elektryczny, dedykowany akumulator trakcyjny oraz zaawansowany układ sterujący przepływem energii. Silnik elektryczny nie tylko wspiera auto podczas ruszania i przyspieszania, ale w trakcie zwalniania pracuje jako generator, odzyskując część energii kinetycznej.

Silnik hybrydowy a napęd hybrydowy: czy to to samo?

Pojęcie „silnik hybrydowy” to powszechne, choć technicznie nieprecyzyjne określenie całego zespołu napędowego. W rzeczywistości pod maską kryją się oddzielne źródła mocy: tradycyjny silnik spalinowy oraz maszyna elektryczna połączona z akumulatorem i elektroniką sterującą. O tym, który z tych silników aktualnie napędza koła, decyduje wbudowany komputer. Bierze on pod uwagę typ zastosowanej hybrydy, obecną prędkość, obciążenie układu oraz poziom naładowania baterii.

Skąd hybryda bierze energię elektryczną?

Wszystkie typy aut hybrydowych odzyskują energię podczas hamowania rekuperacyjnego. Wersje HEV mogą dodatkowo wytwarzać prąd dzięki pracy silnika spalinowego, który napędza zintegrowany generator. Z kolei modele PHEV mają możliwość pobierania energii z zewnętrznego źródła prądu, na przykład z gniazdka w garażu.

Jakie są rodzaje hybryd: MHEV, HEV i PHEV?

MHEV, HEV i PHEV klasyfikuje się według zakresu udziału napędu elektrycznego oraz możliwości ładowania akumulatora z zewnętrznego źródła. Pełna hybryda HEV potrafi okresowo poruszać auto wyłącznie przy użyciu silnika elektrycznego, natomiast typowy MHEV jedynie wspomaga jednostkę spalinową, zmniejszając jej obciążenie.

Miękka hybryda MHEV: elektryczne wsparcie silnika spalinowego

Typowy system MHEV (Mild Hybrid Electric Vehicle) wykorzystuje dodatkową instalację 48 V oraz zintegrowany rozrusznik-generator. Jego zadaniem jest odzysk energii podczas hamowania, zapewnienie niezwykle płynnego rozruchu oraz wspieranie silnika spalinowego przy mocnym wciśnięciu pedału gazu. Dowiedz się więcej o tym, na czym polega działanie miękkiej hybrydy MHEV i pamiętaj, że ten rodzaj napędu nie oferuje samodzielnej jazdy z kołami napędzanymi wyłącznie energią elektryczną.

Pełna hybryda HEV: co znaczy full hybrid?

Pełna hybryda (Hybrid Electric Vehicle) nie posiada złącza do ładowania z gniazdka. Akumulator uzupełnia energię samoczynnie poprzez rekuperację oraz pracę silnika spalinowego połączonego z generatorem prądu. Samochód określany jako full hybrid może ruszać i na krótkich odcinkach jechać elektrycznie bez spalania paliwa. To, jak często włącza się ten tryb, zależy od poziomu naładowania baterii, temperatury otoczenia oraz siły nacisku na pedał przyspieszenia.

Hybryda plug-in PHEV: większy akumulator i ładowanie z gniazda

PHEV (Plug-in Hybrid Electric Vehicle) to rozwiązanie dla osób chcących jeździć na prądzie, ale bez obaw o zasięg. Ten rodzaj auta ma zewnętrzne złącze ładowania i znacznie większy akumulator trakcyjny niż HEV, dzięki czemu codzienne dystanse rzędu kilkudziesięciu kilometrów można pokonać jak typowym „elektrykiem”. Jeśli interesuje Cię, jak działa hybryda plug-in, pamiętaj, że po rozładowaniu jej użytecznego zasięgu elektrycznego samochód po prostu kontynuuje jazdę jako standardowa hybryda.

Hybryda szeregowa, równoległa czy szeregowo-równoległa: czym się różnią?

Podział na MHEV, HEV i PHEV opisuje wyłącznie stopień elektryfikacji oraz sposób ładowania. Zupełnie inną kwestią jest budowa całego mechanizmu odpowiedzialnego za przekazywanie momentu na koła, co ma bezpośredni wpływ na to, jak funkcjonuje budowa układu napędowego w Twoim aucie. Dwa modele sklasyfikowane jako pełne hybrydy mogą mieć zupełnie inną architekturę przepływu mocy. Wyróżniamy układy szeregowe, równoległe oraz łączące cechy obu tych rozwiązań.

Hybryda szeregowa: koła napędza silnik elektryczny

W układzie szeregowym jednostka spalinowa nie ma żadnego mechanicznego połączenia z kołami. Jej jedynym zadaniem jest obracanie wałem generatora, który ładuje akumulator i zasila silnik elektryczny. To właśnie motor elektryczny fizycznie wprawia koła w ruch. Doskonałym przykładem tej koncepcji, która zapewnia wrażenia z jazdy identyczne z autem całkowicie elektrycznym, jest zasada działania Nissan e-Power.

Hybryda równoległa: oba silniki mogą napędzać koła

Konstrukcja równoległa charakteryzuje się tym, że zarówno silnik spalinowy, jak i silnik elektryczny posiadają fizyczną możliwość przekazywania momentu obrotowego na koła. W takich układach motor elektryczny traktowany jest jako wyraźne wsparcie w momentach wysokiego obciążenia, na przykład przy ruszaniu i dynamicznym przyspieszaniu. Taka architektury napędu hybrydowego pozwala znacząco odciążyć jednostkę spalinową i obniżyć poziom emitowanych spalin.

Układ szeregowo-równoległy: rozdział mocy zależnie od warunków

Układy szeregowo-równoległe to najbardziej zaawansowane systemy, często kojarzone z popularnymi hybrydami japońskimi. Przez specjalną przekładnię obiegową mechanizm rozdziału mocy może skierować siłę z silnika spalinowego prosto na koła, bezpośrednio do generatora albo realizować obie te ścieżki równocześnie. Sterownik błyskawicznie dobiera najbardziej efektywny tryb w zależności od prędkości, nachylenia drogi oraz potrzeby przyspieszenia.

Czy każda hybryda ma silnik benzynowy?

Choć hybrydy oparte na jednostkach benzynowych zdecydowanie dominują na rynku, to nie każda hybryda ma silnik benzynowy. Część producentów z powodzeniem implementuje rozwiązania elektryczne do pojazdów korzystających z innych paliw. Pamiętaj, że badając rodzaje silników samochodowych, sam rodzaj zastosowanego paliwa jest całkowicie niezależny od podziału na MHEV, HEV czy PHEV. Model wysokoprężny z małym alternatorem 48 V pozostanie miękką hybrydą na takich samych zasadach co odpowiednik zasilany benzyną.

Hybryda z dieslem

Połączenie oszczędnego silnika Diesla z motorem elektrycznym przynosi korzyści podczas jazdy w dłuższe trasy, gdzie silnik wysokoprężny zachowuje wysoką sprawność pod stałym obciążeniem. W takich autach układ elektryczny odciąża motor główny w jego najsłabszym punkcie – podczas ruszania i powolnej jazdy w korkach. Hybrydy z dieslem i CNG są jednak drogie w produkcji i stosunkowo ciężkie, przez co pojawiają się głównie w wyższych segmentach aut.

Hybryda z CNG

Technologia łącząca napęd hybrydowy z silnikiem zasilanym sprężonym gazem ziemnym (CNG), który jest magazynowany w specjalnych zbiornikach wysokociśnieniowych, stanowi interesującą alternatywę. Spalanie tego gazu emituje mniej szkodliwych substancji w porównaniu z klasycznymi paliwami, a hybrydowe wsparcie dodatkowo optymalizuje ogólne zapotrzebowanie na energię. Praktyczność takiego wariantu rozbija się jednak o infrastrukturę; bez rozbudowanej sieci stacji napełniania CNG, technologia ta pozostaje głęboką niszą w autach osobowych. Z podobnych względów kierowcy szukający tańszej jazdy rozważają czasem przewodnik po instalacji LPG dołączonej do tradycyjnej, benzynowej hybrydy we własnym zakresie.

Jak rozpoznać hybrydę? Oznaczenia, dokumenty i złącze ładowania

Najpewniejszym sposobem na poprawne rozpoznanie auta hybrydowego jest sprawdzenie dokumentów – fabrycznej specyfikacji przypisanej do numeru VIN oraz danych wpisanych w pozycję P.3 dowodu rejestracyjnego. Znaczki i emblematy na karoserii bywają mylące. Producenci chętnie naklejają napisy „Hybrid”, „HEV” czy „PHEV”, ale poprzedni właściciel pojazdu używanego mógł je usunąć dla czystości linii nadwozia lub dołożyć do standardowego auta dla nieuczciwego podbicia wartości.

Jak potwierdzić rodzaj hybrydy przed zakupem?

Samo oznaczenie modelu często nie jest wystarczające, ponieważ na jednym rynku ta sama karoseria może wyjechać z salonu jako miękka hybryda, wariant HEV albo plug-in. Aby nie kupić wersji, której nie planowałeś, wykonaj następujące kroki:

1. Poproś o numer VIN i zdekoduj go u dealera lub w wiarygodnym raporcie historii pojazdu, aby uzyskać dokładną fabryczną specyfikację układu.
2. Sprawdź pozycję P.3 w dowodzie rejestracyjnym. Wpis ten określa rodzaj paliwa lub źródła zasilania, jednak nie pozwala jednoznacznie odróżnić od siebie wariantów MHEV, HEV oraz PHEV. Z tego względu napęd najlepiej potwierdzić na podstawie numeru VIN i specyfikacji fabrycznej.
3. Zapoznaj się z pojemnością bagażnika z dokumentacji – warianty PHEV mają tam często o kilkadziesiąt litrów mniej przestrzeni przez ulokowanie większej baterii.

Czy po wyglądzie można odróżnić HEV od PHEV?

Główną fizyczną różnicą między tymi typami napędu jest konieczność ładowania. PHEV ma gniazdo ładowania umieszczone zazwyczaj pod dodatkową klapką na przednim błotniku lub przeciwległym tylnym nadkolu. W HEV i MHEV znajdziesz tylko tradycyjną klapkę wlewu paliwa. Rozmieszczenie emblematów oraz klapek różni się diametralnie w zależności od konkretnej marki, dlatego oględziny zawsze uzupełniaj weryfikacją numeru VIN.

Jaki rodzaj samochodu hybrydowego pasuje do miasta i trasy?

Dopasowanie rodzaju napędu do warunków eksploatacji warunkuje sens zakupu takiej maszyny. Pełna hybryda HEV rozwija skrzydła w ruchu miejskim dzięki licznym okazjom do odzyskiwania energii i nie wymaga gniazdka. Hybryda z wtyczką (PHEV) wygeneruje oszczędności w przypadku kierowcy dysponującego regularnym dostępem do ładowania na publicznych punktach lub w miejscu pracy, o ile zdoła on pokryć większość codziennych tras energią zmagazynowaną w baterii.

MHEV, HEV czy PHEV: mapa zastosowań

Miękka hybryda to propozycja dla osób oczekujących minimalnego wsparcia układu napędowego, bez konieczności zmiany dotychczasowych nawyków za kierownicą. HEV sprawdza się przy zmiennym natężeniu ruchu, dając komfort automatu i niskie spalanie bez podpinania kabla. PHEV wymaga najwięcej uwagi ze strony właściciela, łącząc w jednym nadwoziu auto elektryczne do miasta oraz spalinowe na wakacje.

Trzy pytania przed wyborem hybrydy

Wybór warto oprzeć na rzetelnej analizie warunków, w jakich na co dzień będzie poruszał się samochód. Aby ustalić optymalną technologię, zadaj sobie przed poszukiwaniami trzy ważne pytania:

1. Jaki jest stosunek jazdy miejskiej do szybkiej jazdy autostradowej? W mieście świetnie sprawdzają się warianty HEV, podczas gdy do regularnych i długich podróży autostradowych warto dobrać model o zweryfikowanym, niskim spalaniu przy wyższych prędkościach.
2. Czy mam warunki do regularnego ładowania auta w domu, w pracy lub na ogólnodostępnej stacji? Bez stałego dostępu do prądu wariant PHEV oprze się w głównej mierze na napędzie spalinowym obciążonym wyższą masą samej baterii.
3. Ile kilometrów wynosi maksymalna długość moich typowych powtarzalnych dziennych tras? Ten parametr pozwala zweryfikować, czy dopłata do pojemnego akumulatora w PHEV ma szansę się zwrócić.

Decydując się na konkretny model, starannie porównaj masę własną, weryfikuj warunki wieloletniej gwarancji na zespół hybrydowy i upewnij się, że zmniejszony względem odmian spalinowych bagażnik nadal odpowiada Twoim potrzebom.

Hybryda a opony: gdzie ucieka zysk z elektryfikacji

Każda hybryda, od miękkiej po plug-in, zarabia na oporach toczenia. Opona o wysokich oporach potrafi zjeść sporą część oszczędności paliwa, dlatego producenci homologują do hybryd ogumienie o niskich oporach toczenia i cichobieżne, które nie zagłusza jazdy na prądzie. Przy plug-in dochodzi masa baterii: sprawdź indeks nośności w dokumentacji, bo wiele PHEV wymaga opon wzmocnionych (XL lub HL). Jak czytać te oznaczenia, wyjaśnia poradnik o ocenie i doborze opon.

Podsumowując, wariant wybranego układu hybrydowego determinuje optymalny sposób codziennego korzystania z auta. MHEV w sposób dyskretny odciąża główne źródło mocy. Z kolei pełna hybryda HEV samoczynnie odzyskuje i dystrybuuje energię w cyklu mieszanym, nie wymagając od Ciebie użycia jakichkolwiek zewnętrznych kabli.

Rozwiązanie typu PHEV warto rozważać głównie w sytuacji realnej możliwości regularnego podłączania do gniazdka zasilającego, co z powodzeniem przekształci ten model w nadzwyczaj oszczędne auto do częstych dojazdów miejskich oraz dłuższych wypadów weekendowych. Przed wyłożeniem budżetu na stół, przeanalizuj dokładnie krok po kroku to, jak wybrać samochód hybrydowy pod kątem specyfiki własnego użytkowania.
