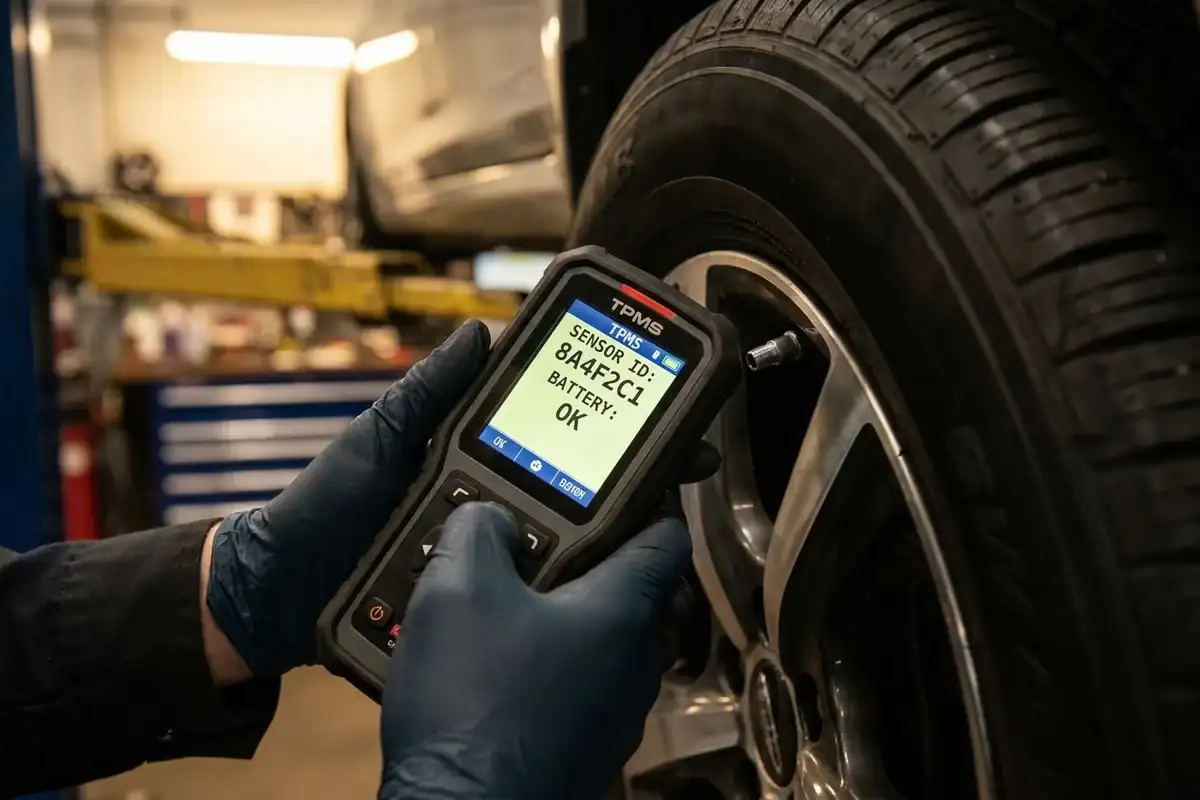

Jak sprawdzić czujniki TPMS i znaleźć uszkodzony czujnik?

Czujniki TPMS sprawdza się kolejno poprzez zmierzenie rzeczywistego ciśnienia manometrem, wymuszenie aktywacji systemu podczas krótkiej jazdy, a następnie zeskanowanie każdego koła za pomocą specjalistycznego testera. Uszkodzony jest najczęściej ten czujnik, który po wybudzeniu w ogóle nie odpowiada na sygnał, stale wysyła błędny odczyt ciśnienia do komputera pokładowego albo raportuje bardzo niski poziom własnej baterii. Należy jednak pamiętać, że w przypadku pośredniego systemu TPMS w kołach nie ma w ogóle radiowych czujników ciśnienia ani żadnego wewnętrznego zasilania.

Zanim zaczniesz szukać usterek sprzętowych, wykonaj prosty test. Diagnozę zawsze zaczynaj od sprawdzenia ciśnienia manometrem, ponieważ komunikat to najczęściej po prostu ostrzeżenie o spadku powietrza. Wykluczenie problemów z oponą czy zaworem pozwala bezpiecznie przejść do weryfikacji elektroniki. Pamiętaj, że zlokalizowanie uszkodzonego podzespołu często wymaga użycia skanera diagnostycznego. Trzymanie się tych etapów sprawi, że pełna diagnostyka błędów TPMS zakończy się trafnie i bez niepotrzebnej wymiany dobrych części.

Jak rozpoznać, czy samochód ma bezpośredni czy pośredni TPMS?

Rozpoznanie rodzaju TPMS sprowadza się do zweryfikowania, czy samochód rzeczywiście komunikuje się bezprzewodowo z nadajnikami w felgach, czy tylko oblicza obroty kół. Bezpośredni TPMS polega na odbiorze danych z fizycznych nadajników w wentylach, natomiast system pośredni wykorzystuje sygnały ze standardowych czujników ABS w celu monitorowania zmiany obwodu toczenia opony.

Bezpośredni TPMS: czujnik i bateria w kole

Czujnik bezpośredni przekazuje informacje radiowo, wysyłając do sterownika swój unikalny identyfikator oraz parametry pomiarowe, takie jak aktualne ciśnienie powietrza w kole. Tester serwisowy potrafi z łatwością odczytać taki sygnał z zewnątrz, bez zdejmowania opony z obręczy. Typowa europejska częstotliwość wynosi 433 MHz, chociaż na drogach można spotkać wiele pojazdów sprowadzanych z innych rynków, korzystających ze standardu 315 MHz. Samo radio musi być sparowane i obsługiwać właściwy standard po obu stronach procesu. Brak konkretnych wartości barów na wyświetlaczu w kabinie wcale nie wyklucza bezpośredniego TPMS, ponieważ część układów z założenia pokazuje jedynie żółtą ikonę ostrzegawczą. Z tego powodu przed wizytą w warsztacie zawsze należy zmierzyć wszystkie koła ręcznym manometrem. Pomiary na chłodnej oponie zestawiaj wyłącznie z zaleceniami z naklejki znamionowej pojazdu. Pomijaj skrajną wartość MAX wytłoczoną na boku opony.

Pośredni TPMS: brak elementu do skanowania przy wentylu

W pośrednim układzie monitorowania ciśnienia jakakolwiek próba wykrycia czujnika testerem obok wentyla nie przyniesie żadnego skutku. Wynika to z faktu, że system do analizy wykorzystuje dane o prędkości poszczególnych kół, a obok nakrętki znajduje się standardowy, gumowy zawór bez jakiejkolwiek elektroniki. Jeśli samochód zgłasza błąd w układzie pośrednim, przyczyny upatruje się w różnicy fizycznego napełnienia kół, błędnej kalibracji układu albo w czujnikach na pierścieniu ABS, a nie w uszkodzonych bateriach.

Jak rozpoznać uszkodzony czujnik ciśnienia w oponach po objawach?

Podejrzenie całkowitego uszkodzenia czujnika pojawia się wtedy, gdy po upewnieniu się manometrem, że koła są prawidłowo napompowane, komputer pokładowy konsekwentnie nie wyświetla danych z jednego punktu lub pokazuje liczbę drastycznie różniącą się od odczytu ręcznego. Trzeba odróżniać rzeczywistą utratę powietrza od usterki sprzętowej samej elektroniki auta.

Brak odczytu jednego koła i niewiarygodne wartości

Brak danych z jednej opony wskazuje na awarię sensora, anteny lub wadliwe przypisanie numeru ID. Zwróć też uwagę na charakterystyczny objaw sprzętowy: miganie kontrolki po uruchomieniu silnika, przechodzące w światło ciągłe. Taki wzorzec często zwiastuje błąd systemu, choć jego dokładne zachowanie zależy od producenta samochodu.

Ekran czasem pokazuje wartości inne niż kompresor na stacji. Zanim zdiagnozujesz uszkodzenie, weź pod uwagę temperaturę. Ciśnienie w rozgrzanej oponie rośnie po dłuższej jeździe. Trwałe, błędne pomiary na zimnych oponach mogą sugerować defekt modułu, ale wymagają weryfikacji i wykluczenia problemów z kalibracją.

Kiedy objaw nie oznacza uszkodzenia sensora?

Błyskające światło i dźwięki ostrzegawcze z deski rozdzielczej to zaprogramowana funkcja ostrzegania przed nieszczelnością. Przebicie stopki opony i uszkodzenie przy krawężniku dają ten sam efekt, dlatego najpierw należy wykluczyć spadek mechaniczny. Po sezonowej rotacji kół z przodu na tył, sprawne czujniki w pełni nadają odpowiednie komunikaty radiowe, ale auto przestaje je rozpoznawać z uwagi na niekompatybilne miejsca, co nie czyni sprzętu uszkodzonym. Jednorazowa przerwa w komunikacji tuż po nocnym postoju również rzadko jest powodem do niepokoju. Część sprawnych nadajników usypia się na postoju i wzbudza połączenie dopiero po kilkuset metrach jazdy. Jeśli interesuje Cię, jakie kontrolki mogą sugerować inne kłopoty, przeczytaj szczegółowo artykuł dotyczący powiadomień kokpitu na ten temat.

Jak sprawdzić czujniki TPMS bez testera?

Domowa kontrola polega na zmierzeniu ciśnienia czterech opon rzetelnym manometrem, doprowadzeniu ich do wskazań zalecanych przez producenta samochodu, wizualnych oględzinach w poszukiwaniu ujścia powietrza, a następnie przetestowaniu pojazdu na drodze. Taka ścieżka pozwala wytypować problematyczne koło, chociaż pozbawiona profesjonalnych skanerów weryfikacja nigdy nie potwierdzi bezbłędnie statusu baterii czy stabilności komunikacji radiowej nadajnika.

Diagnoza TPMS w 6 krokach

Systematyczne podejście pozwala oszczędzić czas i precyzyjnie wytypować usterkę. Zastosuj się do poniższej procedury, by przygotować się do wizyty w warsztacie:

1. Krok 1: Ustalenie rodzaju systemu. Zweryfikuj, czy auto posiada czujniki w wentylach (bezpośredni), czy pobiera dane z ABS (pośredni).
2. Krok 2: Pomiar czterech zimnych opon. Zanim ruszysz, zmierz i zapisz ciśnienie każdego koła manometrem ręcznym.

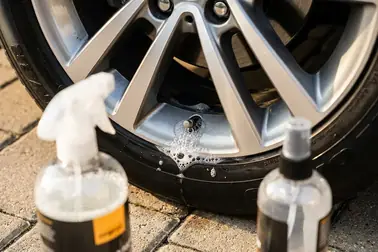

3. Krok 3: Kontrola nieszczelności i korekta. Nanieś wodę z mydłem w okolice trzonka wentyla. Narastające pęcherzyki powietrza zdradzą ujście gazu. Dopompuj opony do wartości zalecanych.
4. Krok 4: Jazda aktywująca. Przejedź kilka kilometrów i porównaj nowe wskazania z zegarów. Pamiętaj, że jazda rozgrzewa ogumienie, podnosząc pomiar.
5. Krok 5: Skan każdego koła. Użyj testera przy każdym zaworze, by zczytać ID oraz zweryfikować status baterii sprzętu.
6. Krok 6: Porównanie z OBD i diagnoza. Zestaw odczytane numery ID ze sterownikiem auta w celu potwierdzenia przyczyny i zleć ewentualną naprawę warsztatowi.

Popularna opinia o celowym upuszczaniu ogromnej ilości powietrza z układu jest mitem. Świadome obniżenie ciśnienia nie jest niezbędne do analizy, rzutuje bardzo źle na proces poszukiwania przyczyny i w najgorszym scenariuszu niszczy osnowę ogumienia pod obciążeniem.

Czego domowy test nie rozstrzygnie?

Obserwacja zegarów z kabiny nie odróżni pewnie naturalnego zużycia litowej baterii w podzespole od braku przyuczenia odpowiedniego identyfikatora komunikacyjnego w komputerze, ponieważ kokpit podaje tylko efekt usterki. Odłączenie ujemnej klemy od akumulatora to popularny mit. Takie posunięcie nie naprawi uszkodzonego układu ani nie naładuje czujnika, a jego ewentualny wpływ na ustawienia komputera zależy tylko od modelu pojazdu. Brak naładowania ogniwa we wnętrzu felgi musi zostać rozstrzygnięty przez fachowca z modułem radiowym i znajomość tematu.

Jak znaleźć uszkodzony czujnik testerem TPMS?

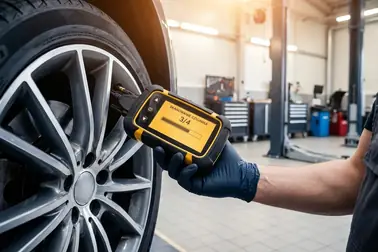

Testerem TPMS diagnozuje się kłopotliwe zjawiska poprzez systematyczne przykładanie go niedaleko każdego ze znajdujących się w kołach zaworów w celu pobudzenia protokołu łączności i porównanie odczytów radiowych z czterech miejsc. Uszkodzony sprzęt najzwyczajniej nie prześle odpowiedzi na pobudkę. Poprawny wyciąg z urządzenia wykaże ID czujnika, odczytywane ciśnienie i temperaturę, a także obsługiwaną częstotliwość oraz ogólny status baterii (najczęściej OK lub LOW).

Skanowanie każdego koła i porównanie identyfikatorów

Rzetelna procedura skanowania zawsze obejmuje zczytanie wszystkich zainstalowanych kół, jedno po drugim. Cztery pełne raporty z różnymi identyfikatorami z reguły wykluczają rozładowanie wbudowanych baterii. Jeśli natrafisz na jednostkowe zjawisko braku reakcji sensora przy poprawnych trzech pozostałych, bardzo prawdopodobna jest lokalna awaria nadajnika. Taki wniosek musi zostać potwierdzony za pomocą ponownej próby wykonanej tym samym kompatybilnym modułem. Niektóre ustawienia uniwersalnego sprzętu, jeśli nie współgrają z kodowaniem wybranego auta, wyświetlą sztucznie powiększony zestaw braku odbić radiowych. Drugie testowanie minimalizuje możliwość wystąpienia pomiaru fałszywie ujemnego i przypieczętowuje diagnozę o potrzebnej wizycie na montażownicy.

Co wnosi diagnostyka przez złącze OBD?

Weryfikacja przez wtyk OBD umożliwia odczytanie kodów usterek (DTC), zapisanych w sterowniku identyfikatorów oraz danych faktycznie odbieranych przez układ pojazdu. Jawne porównanie ID odczytanych bezpośrednio przy kołach z numerami wprowadzonymi do pamięci sterownika skutecznie oddziela awarię w oponie od usterki centralnego odbiornika. Jeżeli czujnik funkcjonuje przy urządzeniu zewnętrznym, ale pojazd go ignoruje, przeważnie oznacza to błędne przypisanie kodów lub pominięty proces przyuczania.

Jak sprawdzić baterię w czujniku ciśnienia?

Baterię w czujniku TPMS testuje się bez jakiegokolwiek otwierania elementów mechanicznych, zczytując dedykowanym testerem radiowym przesyłany automatycznie status, który bywa dostępny wyłącznie we wskazaniach OK lub LOW, zamiast bardzo precyzyjnego woltomierza. Typowa energia starcza na bardzo długi okres od momentu pierwotnego obudzenia w fabryce, ale zamknięta obudowa w praktyce przekreśla szansę na zwykłą wymianę ogniwa.

Odczyt statusu baterii bez demontażu opony

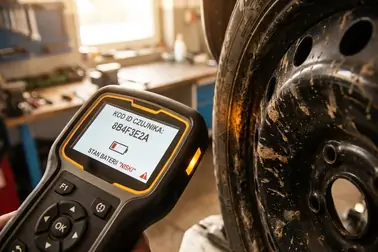

Skaner aktywuje moduł przez fale i, jeśli dany protokół wymiany danych to umożliwia, na ekranie pojawia się ogólny status zasilania bateryjnego, przeważnie w formie prostego OK lub LOW. Brak pojawienia się w rubryce baterii pozytywnej flagi nie potwierdza definitywnie stuprocentowego wyeksploatowania; nie każdy sprzęt po prostu wyświetla tego typu daną dla operatora. Brak pola dedykowanego dla baterii na wyświetlaczu diagnostycznym często wynika z samej budowy algorytmu nadajnika, a nie z jego uszkodzenia. Aby poprawnie zinterpretować ostrzeżenia pojawiające się na tablicy rozdzielczej, opłaca się poznać standardowe tłumaczenie komunikatów TPMS stosowanych przez producentów. Zasygnalizowanie bardzo niskiego zasilania po odebraniu wszystkich resztek odczytów komunikacyjnych to ostatni moment na zainicjowanie procesu wymiany u wykwalifikowanych mechaników. Typowa i przewidywalna żywotność baterii TPMS oscyluje wokół 5-10 lat bieżącej jazdy. Odcinki generujące nieprzerwaną ciągłość transmisji danych i silnie obniżona, siarczysta temperatura skutecznie minimalizują jej długowieczność.

Dlaczego pomiar multimetrem zwykle nie ma sensu?

Mierzenie przepływającego napięcia za sprawą uniwersalnego multimetru w tym konkretnym układzie jest bardzo dużym błędem poznawczym. Samo zdemontowanie obudowy i uzyskanie realnego dostępu do akumulatora zazwyczaj wykańcza precyzyjne mechanizmy zabezpieczające wewnętrzne obwody, nieodwracalnie rozszczelniając wrażliwą strukturę. Napięcie badane po mechanicznym otwarciu, bez obciążenia układu, nie ukaże realnych spadków energii podczas transmisji danych radiowych. Pamiętaj też, że fizyczny dostęp do sensora zazwyczaj wymaga zdjęcia opony z felgi przy użyciu montażownicy w warsztacie.

Co zrobić po wskazaniu niesprawnego czujnika TPMS?

Po zdiagnozowaniu usterki zapisz odczytany identyfikator ID oraz częstotliwość układu i umów wymianę uszkodzonego urządzenia w warsztacie. Po zmianie podzespołu na montażownicy, pojazd rzadko samodzielnie rozpoznaje modyfikację. Aby auto widziało nowe urządzenie, należy zapisać jego ID w sterowniku, sklonować dane starego sensora albo ukończyć dedykowaną dla danej marki procedurę uczenia.

Jak odróżnić awarię sensora od problemu z wentylem?

Elektronika ukryta przy rancie felgi może sprawnie wysyłać kod ID i raportować mocną baterię, a powodem wycieku powietrza i tak pozostanie niedokładność styku uszczelek. Narastanie bąbelków po napyleniu wody z mydłem dobrze weryfikuje ucieczkę gazu ze szczelin. Ostateczną ścieżkę naprawczą wybiera się w warsztacie po zdemontowaniu opony, aby naocznie potwierdzić ewentualne objawy uszkodzonego wentyla. W takich wariantach wystarczy wymienić niewielki zastępnik, czyli kompletny zestaw naprawczy uszczelek, pomijając montowanie całości nowego elementu pomiarowego.

Jakie informacje przekazać warsztatowi?

Przekazując mechanikowi zebrane wcześniej dane, znacznie ułatwisz diagnostykę.

• Wskaż precyzyjnie koło, które sprawia problem na desce rozdzielczej.
• Dostarcz wyciąg usterek i identyfikator ID odczytany z badanego systemu.
• Poinformuj, czy sprzęt diagnostyczny wyświetlał sygnały rozładowanej baterii.
• Przekaż wykrytą w aucie częstotliwość łączności.

Jasne określenie usterki minimalizuje pomyłki w warsztacie. Zwieńczeniem każdej udanej naprawy musi być ponowny skan wszystkich czterech sensorów i weryfikacja, że komputer pokładowy płynnie odbiera pomiary. Wyłapanie poprawnych danych i przetestowanie wpisów ze złącza OBD finalizują sprawdzony proces diagnostyki.
