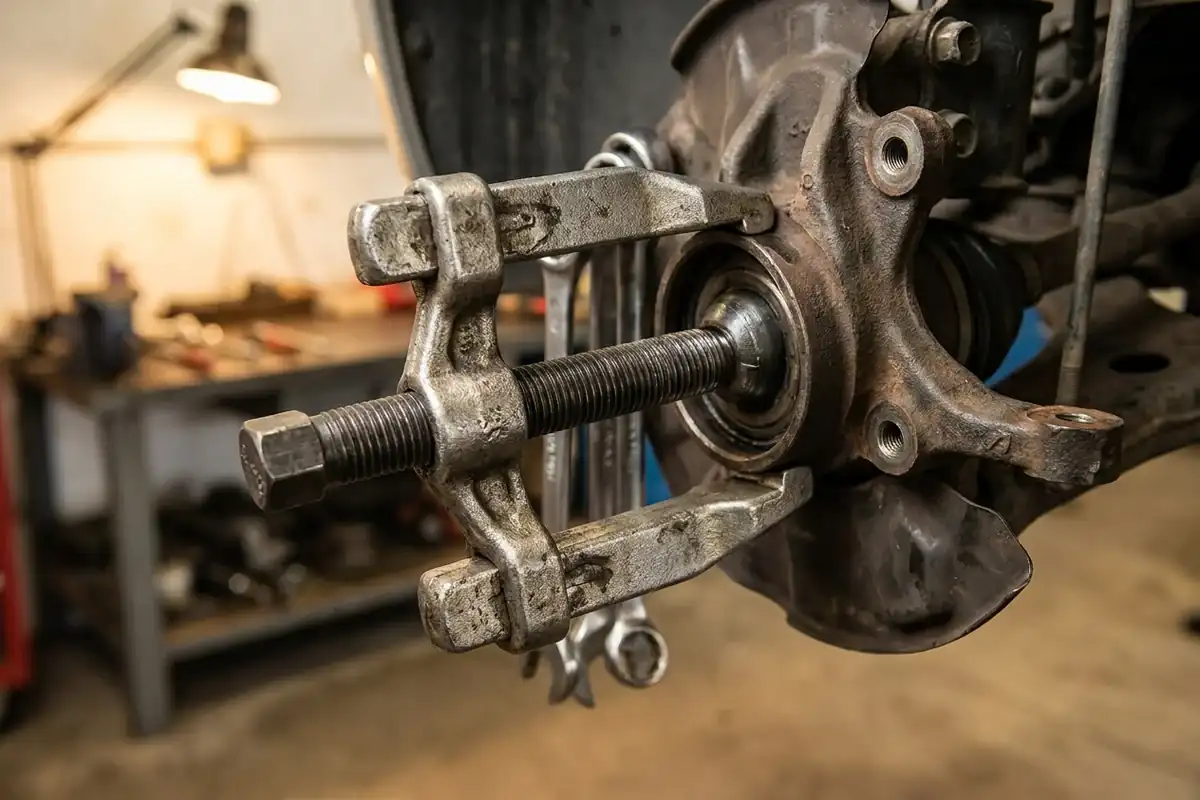

Ściągacz do sworzni – rodzaje i zastosowanie

Ściągacz do sworzni to narzędzie, które bezpiecznie rozdziela stożkowe połączenie sworznia ze zwrotnicą, bez młotka i bez niszczenia osłon. Poniżej znajdziesz rodzaje ściągaczy, zasadę ich działania i kryteria doboru, a także granice, za którymi pracę lepiej oddać warsztatowi.

Jak działa ściągacz do sworzni?

Ściągacz do sworzni działa poprzez wytworzenie siły osiowej, która rozdziela stożkowy trzpień od gniazda w zwrotnicy. Sworzeń kulisty jest najczęściej unieruchomiony w ten sposób wspólnie z nakrętką, co sprawia, że bez specjalnego przyrządu jego wyciągnięcie bywa niezwykle trudne. Narzędzie to przydaje się podczas większości prac w przednim zawieszeniu samochodu.

Zanim zabierzesz się za naprawę, pamiętaj, że wyciskanie sworznia ze zwrotnicy to zupełnie inny etap niż wyprasowanie jego bazy z wahacza. Obie te czynności pomogą obsłużyć odpowiednie narzędzia do sworzni i tulei. Sam ściągacz ma tylko jedno zadanie: zdemontować ciasne połączenie stożkowe.

Co dokładnie rozdziela przyrząd?

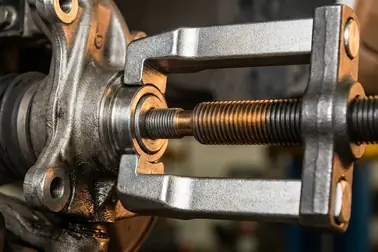

Szczęki narzędzia wsuwa się pod gniazdo zwrotnicy tak, aby opierały się o płaską powierzchnię wokół gniazda. Jednocześnie wkręcana śruba naciskowa działa bezpośrednio na czoło trzpienia. Dokręcanie gwintu potęguje naprężenie między tymi dwoma punktami.

Gdy siła przewyższy opór tarcia i rdzy, ciasne połączenie często puszcza z gwałtownym trzaskiem. Właśnie z uwagi na to naprężenie, ściągacz do sworzni kulistych musi być zawsze osadzony idealnie w osi, płasko i stabilnie.

Praca z tym narzędziem wymaga precyzji, ale prawidłowe ustawienie ułatwia bezpieczne rozdzielenie elementów.

Ściągacz a przyrząd do wybijania sworzni

Śrubowy ściągacz do sworzni pozwala kontrolować nacisk powolnymi ruchami klucza, minimalizując ryzyko uszkodzeń. Z kolei separator klinowy opiera się na udarze, co bywa szybsze, ale mniej precyzyjne.

Jakie są rodzaje ściągaczy do sworzni?

Rodzaje ściągaczy do sworzni obejmują najpopularniejsze modele śrubowe widełkowe i nożycowe, wersje dźwigniowe oraz wbijane separatory klinowe. O wyborze decyduje wprost dostępna przestrzeń nad trzpieniem, pod zwrotnicą i po bokach samego gniazda w Twoim samochodzie.

Ściągacz widełkowy i nożycowy

Modele widełkowe mają jednolity, sztywny korpus w kształcie litery C. Dwie szczęki łapią gniazdo u dołu, a gruba śruba tłoczy siłę z góry. Narzędzia te charakteryzują się sztywnością, ale wymagają dokładnego dopasowania szerokości szczęk do gniazda sworznia.

Ściągacz do sworzni zwrotnicy typu nożycowego działa nieco inaczej, ponieważ wykorzystuje dwa ramiona połączone przegubem. Z jednej strony śruba rozpiera lub ściąga ramiona, co powoduje nacisk z drugiej. Model ten bywa pomocny przy ciasno zabudowanych nadkolach, gdy nad trzpieniem brakuje miejsca na długą śrubę centralną i trzeba operować z boku.

Ściągacz dźwigniowy i uniwersalny regulowany

Wariant dźwigniowy wymusza nacisk poprzez specjalne ramię dociskowe. Ważne jest tutaj ułożenie narzędzia, aby kąt podparcia zapobiegał jego ześlizgiwaniu się. Na rynku dostępne są także modele regulowane, które dają szansę zmiany szerokości rozwarcia. Użycie jednego uniwersalnego sprzętu ułatwia pracę, pod warunkiem, że sprawdzisz dwa razy, czy przepięte szczęki siadają stabilnie i pod pełnym obciążeniem nie zgniotą nowej osłony ochronnej.

Separator klinowy, czyli widelec do sworzni

Separator klinowy to narzędzie wsuwane z boku w miejsce wprowadzenia klina między zwrotnicą a wahaczem. Uderza się w niego młotkiem, aby grubsza część stali rozepchnęła połączone elementy. Taka metoda siłowa zwykle niszczy osłonę gumową. Z tego powodu separatora używa się głównie do części przeznaczonych na wymianę.

Jaki ściągacz do sworzni wybrać?

Ściągacz do sworzni wybiera się mierząc precyzyjnie szerokość potrzebną na szczęki, odległość od punktu oporu do końca trzpienia oraz ilość miejsca niezbędnego na obracanie kluczem. Narzędzie, którego parametry nie obejmują rzeczywistych wymiarów Twojego połączenia, po prostu zsunie się z metalu i uniemożliwi bezpieczną pracę.

Przed wizytą w sklepie weź suwmiarkę i wejdź pod samochód. Dla mechanika liczy się, czy śruba będzie naciskać dokładnie na środek trzpienia. Jeżeli przyrząd ma służyć często w warsztacie, sprawdź, czy oferuje on wymienną śrubę naciskową, możliwość jej smarowania według instrukcji oraz wymienne szczęki w kilku rozmiarach. Dobieraj model pod kątem średnicy trzpienia, konstrukcji oraz dopuszczalnego obciążenia samej śruby.

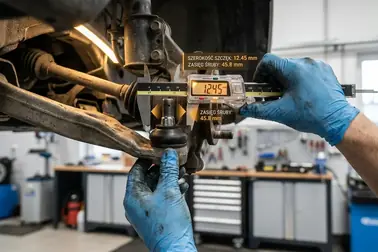

Jak zmierzyć rozwarcie, zasięg i dostęp?

• Krok 1: Zmierz niezbędne rozwarcie. Rozwarcie określa wewnętrzną odległość między obydwiema szczękami. Pamiętaj, aby wyraźnie odróżnić średnicę samego trzpienia od szerokości miejsca pod zwrotnicą, w które wsuwają się szczęki. O zgodności decyduje rzeczywisty wymiar dostępnej przestrzeni oraz zakres roboczy deklarowany przez producenta ściągacza.
• Krok 2: Sprawdź zasięg operacyjny. To czysta fizyczna odległość biegnąca od powierzchni podparcia szczęk pod zwrotnicą do najwyższego punktu, w którym śruba opiera się na czołowym fragmencie samego trzpienia.
• Krok 3: Oszacuj wolną przestrzeń warsztatową. Do suchego pomiaru dolicz dodatkowe miejsce na masywny korpus narzędzia, sam klucz (płaski lub nasadowy z długą grzechotką) oraz kilkucentymetrowy wysuw śruby z obudowy po wstępnym napięciu siły.

Kiedy wybrać model śrubowy, nożycowy lub klin?

Konstrukcja śrubowa widełkowa to zdecydowanie najlepszy wybór, gdy zależy Ci na integralności osłony gumowej, a wyjmowany sworzeń po innych pracach w zawieszeniu zostanie ponownie zamontowany w gnieździe. Narzędzia te zapewniają pełną kontrolę nad każdą częścią obrotu obciążonej śruby. W przypadku aut, gdzie górny wahacz lub błotnik szczelnie zakrywa stożek, ratunkiem będzie płaski ściągacz nożycowy wkładany poziomo. O starym separatorze klinowym pomyśl dopiero na samym końcu: przy demontażu złomu przeznaczonego wyłącznie do wyrzucenia lub gdy uszkodzona część zespawała się rdzą tak mocno, że modele śrubowe fizycznie się odkształcają.

Jak używać ściągacza do sworzni krok po kroku?

Ściągacza do sworzni używa się wprowadzając szczęki pod krawędź gniazda zwrotnicy i stopniowo wkręcając śrubę aż do momentu odklejenia się stożka. Zanim rozpoczniesz fizyczną pracę pod obciążeniem, pamiętaj by zawsze zabezpieczyć samochód solidnymi kobyłkami, ponieważ podnośnik służy wyłącznie do unoszenia auta, a nigdy do utrzymywania go podczas naprawy siłowej.

Przezorni mechanicy stosują prosty trick: samą nakrętkę sworznia przed ściąganiem odkręca się, a następnie wkręca ponownie o kilka początkowych zwojów. Stanowi ona tarczę ochronną dla górnego gwintu, a gdy zapieczony stożek uwolni zablokowaną energię, nakrętka zatrzyma zwolnione w ten sposób elementy wahacza w bezpiecznej strefie.

Przygotowanie połączenia i zabezpieczenie auta

1. Oczyść powierzchnię wokół. Za pomocą twardej drucianej szczotki przetrzyj całą widoczną część trzpienia sworznia z piasku i zaschniętego błota. Zrób to samo z powierzchniami u podstawy gniazda, w miejscu styku ze szczękami ułatwiając im stabilne, poziome oparcie.
2. Zabezpiecz delikatne przewody. Zwróć szczególną uwagę, by luźny czujnik układu ABS, przewód hamulcowy oraz ramię półosi nie przenosiły ciężaru rozłączanej za chwilę zwrotnicy.
3. Podeprzyj ciężki wahacz. Gdy gniazdo stożkowe przestanie trzymać ramię, podzespoły opadną w sposób nagły i niekontrolowany. Przed nałożeniem narzędzi zawsze podłóż wspornik od dołu, zgodnie z manualem Twojego samochodu.

Osadzenie ściągacza i rozłączenie stożka

Wprowadź dokładnie dobrane szczęki pod spód gniazda upewniając się, że korpus obejmuje materiał zwrotnicy pełną płaszczyzną na obu ramionach. Oś śruby naciskowej musi celować prosto w środek czoła trzpienia. Następnie napinaj układ powolnymi, opanowanymi obrotami narzędzi ręcznych. Nie wykorzystuj sprzętu pneumatycznego lub kluczy udarowych do tego zadania, o ile oficjalna instrukcja producenta ściągacza takiego użycia nie zatwierdza.

Narastająca siła zwykle uwalnia stożek jednorazowo z charakterystycznym trzaskiem i wyraźnym odbiciem ramienia w stronę blokującej go, odkręconej o kilka zwojów nakrętki. Tuż po uwolnieniu stożka, rozładuj całe napięcie narzędzia obracając śrubę w lewo, wyprowadź korpus na bok i dopiero wtedy odkręć nakrętkę do końca, uwalniając element.

Kontrola po rozłączeniu sworznia

Ponowny montaż ma sens wtedy, gdy po inspekcji potwierdzisz brak uszkodzeń gwintu u góry, powłoki stożkowej, szczelności osłony gumowej u dołu, a także wykluczysz luzy, zacięcia czy nierównomierny ruch w samym przegubie. Równomierny, stały opór przegubu jest objawem prawidłowym. Uderzenia, rdza na stożku czy rozcięcie osłony kwalifikują część do wymiany na nową. Montując sprawdzony sworzeń lub nową część, zwróć uwagę na właściwy moment dokręcania. Nakrętki przegubów ukręcają się z wielką łatwością pod zbyt wielkim momentem, dlatego musisz pracować kluczem dynamometrycznym stosując wytyczne Twojego producenta.

Najczęstsze błędy przy wyciąganiu i wybijaniu sworzni

Błędy przy demontażu sworzni obejmują najczęściej krzywe ustawienie napinającej śruby ściągacza, pracę z niepewnym punktem podparcia, celowy nacisk na goły i w pełni odkręcony gwint oraz uderzeniowe wbijanie klina przy odzyskiwanych częściach. Takie uchybienia wyginają trzpienie, deformują wnęki zwrotnic, uszkadzają gumy zabezpieczające lub prowadzą do pęknięcia naprężonego korpusu narzędzia.

Dlaczego ściągacz zsuwa się albo ustawia krzywo?

Niebezpieczne zsuwanie się ramienia ściągacza zazwyczaj wynika z użycia zbyt dużego narzędzia o nadmiernym rozwarciu na wąskim gnieździe. Brak stabilnego pola podparcia i siłowy, ukośny nacisk głównej śruby zmienia całkowicie wektor siły napinającej. Promuje to ślizganie się ramion, zamiast kierować prawidłowy nacisk osiowo w dół. Dodatkowe podkładanie przedłużek w postaci przypadkowych nasadek lub kluczy jest błędem. Naprężone elementy mogą nagle wystrzelić spod przyrządu, stwarzając zagrożenie w miejscu pracy.

Kiedy przerwać pracę i oddać auto do warsztatu?

Pracę należy całkowicie przerwać, gdy po dokręceniu śruby w opór i dodaniu umiarkowanej siły korpus samego ściągacza zaczyna się odkształcać lub wyginać w stronę nadkola. Oznacza to, że siła połączenia przewyższa możliwości małego przyrządu, a dalszy nacisk złamie ramię narzędzia. Pracę należy też przerwać, gdy nie masz możliwości stabilnego podparcia samochodu i zwrotnicy, lub brakuje przestrzeni do osiowego ustawienia sprzętu. Ponadto nagrzewanie zablokowanego złącza palnikiem uszkadza pobliskie przewody hamulcowe, złącza czujników ABS i topi smar wewnątrz samego przegubu.

Ściągacz czy prasa do sworzni?

Ściągacz służy do zneutralizowania oporu stożkowego trzpienia tkwiącego w gnieździe zwrotnicy. Prasa z kolei to narzędzie wyciskające korpus sworznia osadzony wciskowo w samym ramieniu wahacza. Rozdzielenie stożka ściągaczem to zazwyczaj dopiero pierwszy etap naprawy, który pozwala na swobodne opuszczenie zawieszenia.

Aby następnie poprawnie wyprasować, a docelowo osadzić nowy sworzeń w otworze wahacza, niezbędne będzie dobranie odpowiedniej prasy i adapterów pod geometrię konkretnej części. Wiedzę na ten temat porządkuje osobny artykuł wyczerpujący dobór prasy do sworzni. Ponadto pamiętaj, że na stole bardzo często dochodzi potrzeba uciągnięcia starych tulei nośnych przed całkowitym remontem, gdzie mechanika ratują wyspecjalizowane w tym celu narzędzia do tulei wahacza.

Checklista: o czym pamiętać przy demontażu sworznia?

Przy bezpiecznym demontażu z użyciem narzędzi kluczowe jest prawidłowe rozpoznanie średnicy otworu połączenia stożkowego w zwrotnicy oraz idealnie osiowe, stabilne ustawienie naprężającego elementu prostopadle do opuszczanej gwintowanej strony trzpienia.

• Rozpoznaj rodzaj i wielkość połączenia w układzie kierowniczym Twojego auta.
• Uwzględnij dobór przyrządu według średnicy sworznia, konstrukcji sprzętu oraz dopuszczalnego obciążenia śruby naciskowej.
• Sprawdź podczas pomiarów, czy zostaje miejsce na korpus narzędzia, sam klucz, pełny tor jego ruchu oraz wysuw śruby z obudowy po wstępnym napięciu.
• Zmierz precyzyjnie suwmiarką pożądane rozwarcie dla szczęk i zasięg roboczy gwintu.
• Wybierz model, który zminimalizuje ryzyko uszkodzenia gumowej osłony.
• Ustaw ściągacz płasko i dokładnie w jednej osi.
• Jeżeli podczas oporu czujesz, że sprzęt zaczyna się wyginać i traci stabilne punkty podparcia, przerwij pracę, aby oszczędzić narzędzie i zwrotnicę przed całkowitym pęknięciem.

Właściwie zaprojektowany ściągacz mechaniczny stanowi solidną ramę, która dopasowuje się precyzyjnie do konkretnego sworznia pojazdu. Niewłaściwie dobrane narzędzia nierównomiernie dociągają złącze i narażają element zawieszenia na uszkodzenia mechaniczne.
