Budowa opony samochodowej — elementy, warstwy i przekrój

Opona samochodowa jest skomplikowaną konstrukcją warstwową, którą najłatwiej zrozumieć patrząc na rysunek przekroju. Bieżnik i opasanie tworzą jej górną część, osnowa stanowi szkielet, a boki łączą czoło ze stopkami osadzonymi twardo na obręczy. W oponie bezdętkowej wnętrze zamyka szczelna warstwa specjalnej gumy. Wszystkie te precyzyjne elementy wspólnie przenoszą duży ciężar auta oraz siły hamowania, przyspieszania i skręcania.

Potoczne określenie "guma" mocno upraszcza wielomateriałową konstrukcję ze stali i tekstyliów. Ten artykuł pozwoli Ci odczytać jej budowę na dwa sposoby: od zewnątrz do wewnątrz na przekroju oraz według inżynieryjnej funkcji konkretnych warstw. Traktuj ten tekst jako mapę, z której łatwo przejdziesz do szczegółowych opracowań o poszczególnych technologiach.

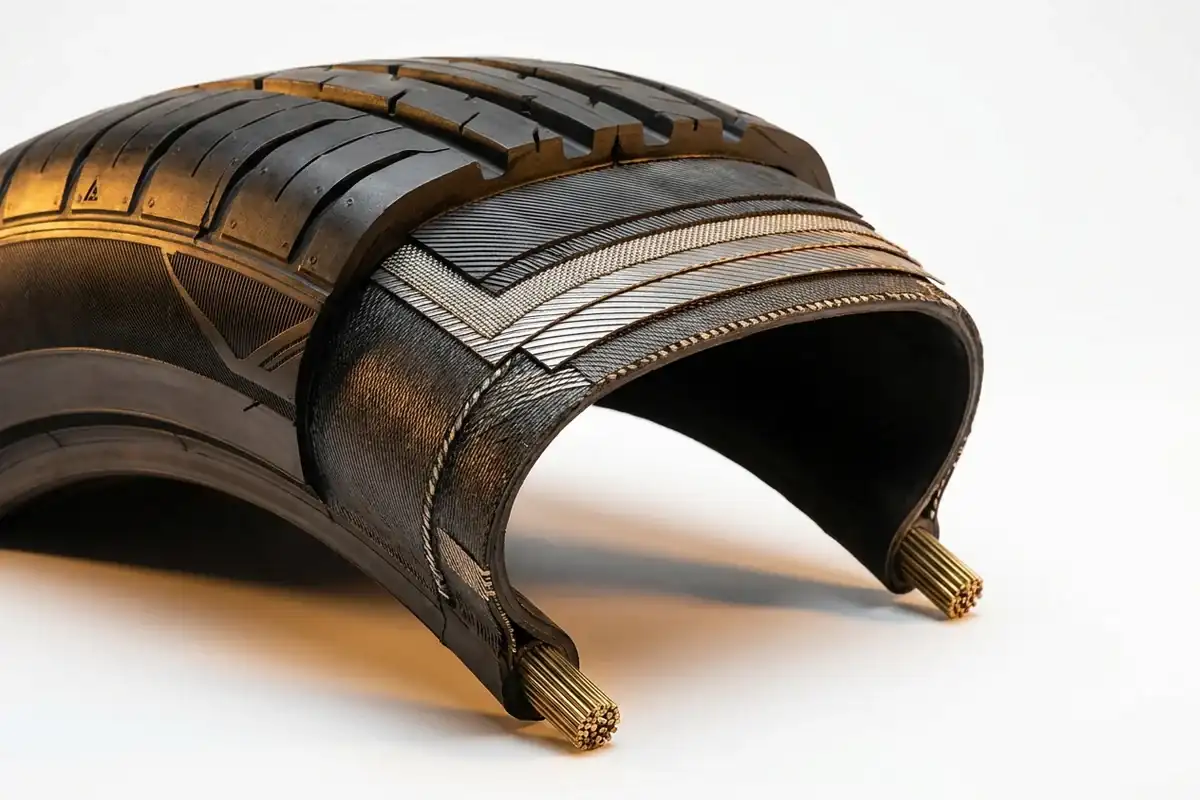

Jak wygląda przekrój opony samochodowej?

Na przekroju opony od strony drogi do obręczy widać kolejno strefę bieżnika, twardego opasania, osnowy, elastycznych boków, stopek oraz wewnętrznej warstwy uszczelniającej. Powietrze wtłoczone pod ciśnieniem przejmuje zasadniczą część ogromnego obciążenia auta. Same materiały nadają konstrukcji ostateczny kształt, ograniczają niebezpieczne odkształcenia i skutecznie przekazują siły prosto do obręczy.

Opona od zewnątrz: czoło, bark, bok i stopka

Patrząc na koło, dostrzeżesz wyraźne strefy (rolę samej stopki opony omawiamy szczegółowo osobno). Czoło to płaska część bezpośrednio kontaktująca się z nawierzchnią. Bark łagodnie łączy czoło z pionowym bokiem.

Z kolei bok pracuje i wygina się przy każdym ugięciu wynikającym z nierówności nawierzchni. Na samym dole znajduje się stopka, która mocno osadza całość na stalowej lub aluminiowej obręczy. Niekiedy występuje tam także rant ochronny, czyli pogrubiona warga gumy wystająca poza krawędź felgi, zabezpieczająca ją przed otarciem.

Opona wewnątrz: warstwy od bieżnika do komory powietrznej

Pod grubym bieżnikiem leżą stalowe warstwy stabilizujące, które usztywniają profil czoła. Bezpośrednio pod nimi przebiega osnowa tworząca gęsty szkielet, obejmująca oponę od jednej stopki do drugiej. Od strony komory z powietrzem wtopiona jest warstwa uszczelniająca. Ponieważ typowa współczesna opona osobowa ma konstrukcję bezdętkową, szczelność całego koła zapewnia właśnie ta cienka powłoka gumy o minimalnej przepuszczalności gazów.

Jakie elementy ma opona i za co odpowiadają?

Opona jest częścią ogumienia, ale jej poszczególne elementy pełnią odmienne funkcje techniczne. Zapewniają optymalny kontakt z drogą, wysoką nośność, stabilność kształtu, szczelność układu i mocowanie. Obciążenia z pola styku przenikają przez bieżnik, warstwy wzmacniające oraz osnowę prosto do stopek i z powrotem na obręcz.

Bieżnik, rowki i lamele: kontakt z nawierzchnią

Bieżnik jest twardą, powoli ścieralną warstwą roboczą. Gumowe klocki i żebra skutecznie przekazują siły wzdłużne oraz poprzeczne, zapewniając przyczepność. Szerokie kanały tworzą z kolei otwarte drogi do szybkiego odprowadzania litrów wody spod kół. To, jak precyzyjnie działa budowa bieżnika, rowków i lameli, decyduje w głównej mierze o zachowaniu auta podczas ulewy lub śnieżycy.

Osnowa i opasanie: szkielet oraz stabilizacja czoła

Główny zarys nośny określa osnowa i kord opony. Sięgająca od stopki do stopki siatka utrzymuje zwarty kształt konstrukcji pod jednoczesnym działaniem wysokiego ciśnienia wewnętrznego i ciężaru samochodu. Bez niej guma natychmiast by pękła. Bezpośrednio pod bieżnikiem ukryte są opasanie i warstwy wzmacniające. Stalowe sploty zdecydowanie ograniczają odkształcenia czoła przy autostradowych prędkościach.

Stopka i warstwa uszczelniająca: połączenie z obręczą

Okrągła stopka kryje wewnątrz solidny pierścień z drutów stalowych otoczonych sztywnymi elementami gumowymi. Jej rolą jest solidne przenoszenie sił między oponą a metalową obręczą oraz zapobieganie zsunięciu z rantu podczas szybkich manewrów. Od wewnątrz wspiera je warstwa uszczelniająca, która skutecznie ogranicza przenikanie gazu przez strukturę opony. Należy jednak pamiętać, że pełna szczelność koła zależy od współpracy kilku elementów: stanu wykładziny butylowej, dokładnego przylegania stopek do obręczy oraz sprawnego zaworu.

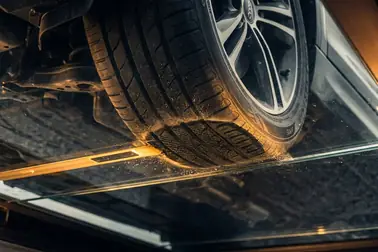

Jak współpracują warstwy opony podczas jazdy?

Pod znacznym obciążeniem dolna część koła wyraźnie spłaszcza się tuż przy asfalcie. Bok cyklicznie ugina się i prostuje z każdym obrotem koła, a wewnętrzna osnowa i opasanie stale kontrolują poprawną zmianę tego kształtu. Podczas ostrego hamowania, przyspieszania i szybkiego skręcania opona przenosi ogromne siły w trzech kierunkach naraz, co mocno zwiększa naprężenia oraz wydzielanie ciepła.

Od pola styku do obręczy: droga obciążeń

Obciążenie pionowe z pojazdu jest przekazywane najpierw przez pole styku na bieżnik. Następnie wędruje przez osnowę, kieruje się w dół wzdłuż obu boków przez stopki i ostatecznie dociera na obręcz oraz elementy zawieszenia. Wysokie ciśnienie napiera prostopadle na ścianki wewnętrzne, skutecznie napinając kordy szkieletu. Konstrukcja fizyczna oraz sprzężone powietrze tworzą jeden zintegrowany mechanizm.

Ugięcie, ciepło i tłumienie nierówności

Wykorzystana do produkcji lepkosprężysta guma nigdy nie oddaje całego zgromadzonego impetu. Jej cześć zamienia się bezpowrotnie w ciepło, które skutecznie generuje fizyczny opór toczenia. Zbyt niskie ciśnienie zwiększa ugięcie boku, co prowadzi do silniejszego nagrzewania się całej konstrukcji. Z kolei zbyt mocne napompowanie może zmniejszać powierzchnię styku opony z drogą i pogarszać tłumienie drgań na nierównościach, a dokładny efekt zależy od specyfiki konstrukcji, aktualnego obciążenia oraz skali odchylenia od wartości zalecanej.

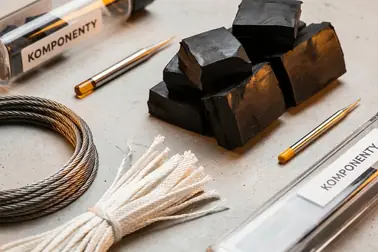

Z jakich materiałów składa się opona samochodowa?

Każda opona jest złożonym kompozytem nowoczesnych elastomerów, technicznej sadzy lub krzemionki, oplotu ze stali, włókien poliestrowych i siarki. Nie jest jednolitym gumowym odlewem nałożonym na felgę. Zupełnie różne mieszanki stosuje się oddzielnie w bieżniku, boku i rdzeniu stopki, ponieważ każda z tych sfer wymaga innej twardości i odporności na pękanie.

Guma i dodatki w poszczególnych strefach

Surowy kauczuk naturalny i syntetyczny tworzą miękką matrycę. Domieszki sadzy lub krzemionki wnikają w nią, zmieniając finalną przyczepność na mokrym asfalcie oraz ścieralność klocków. Całość nabiera kształtu i twardości dzięki wulkanizacji. Gorący proces sieciowania łączy chemicznie łańcuchy elastomeru, co sprawia, że plastyczny placek zmienia się w elastyczny kołnierz znoszący wysokie amplitudy temperatur.

Stal i tekstylia jako elementy nośne

Twarde druty ze stali stanowią rdzeń zbrojenia w stopkach i są nagminnie stosowane w pasach opasania. Nylonowe i poliestrowe włókna przędzie się w gęsty kord osnowy nośnej. O sztywności, zachowaniu kierunkowym koła i końcowej wadze decyduje precyzyjnie dobrany kąt nitek. Jeśli szukasz chemicznych proporcji, zobacz, jak układają się materiały używane do produkcji opon oraz jak wygląda sama produkcja opony krok po kroku.

Czym różnią się konstrukcje opon?

Rozwiązania technologiczne można porządkować na podstawie ułożenia osnowy, systemu podtrzymywania sprężonego powietrza i docelowej ładowności danego auta. Litera "R" w standardowym rozmiarze 205/55 R16 jednoznacznie wskazuje konstrukcję radialną. Pozostałe znaki określają jej parametry fizyczne, a także dopuszczalne wartości nośności i dopuszczalnej prędkości maksymalnej. Szerokie rodzaje konstrukcji opon pomagają inżynierom dopasować konkretne koła pod dany środek transportu.

Układ osnowy: konstrukcja radialna i diagonalna

W dominującej architekturze radialnej cienkie nitki kordu pną się pod kątem około 90 stopni do kierunku jazdy, spinając obie stopki. Wymaga to ustabilizowania czoła sztywnym, obwodowym opasaniem, we współczesnych oponach osobowych najczęściej wykonanym ze stalowego kordu. W starych profilach diagonalnych liczne warstwy nitek krzyżowały się ze sobą na skos. Usztywniało to cały bok, uodparniając go na uderzenia, ale powodowało gorsze prowadzenie z dużą prędkością.

Komora powietrzna: opona bezdętkowa i dętkowa

Opcja bezdętkowa skutecznie zatrzymuje wtłoczone powietrze za pomocą wyściełanej wewnątrz warstwy butylowej oraz perfekcyjnie zlicowanych i dopasowanych stopek przylegających do rantów obręczy. Tradycyjny mechanizm dętkowy przechowuje powietrze w oddzielnym gumowym rękawie. Prawidłowe i bezpieczne działanie takiego układu wymusza pełną zgodność wszystkich elementów zestawu: samej opony, dopasowanej dętki, ewentualnego fartucha ochronnego oraz odpowiedniej obręczy.

Konstrukcja dopasowana do pojazdu i zadania

Koła w miejskim kompakcie, a w ciężkim busie dostawczym wyraźnie różnią się indeksem nośności, rodzajem drutówki oraz grubością ścian nośnych. Specjalny symbol "C" występujący bezpośrednio po średnicy, na przykład 205/65 R16C, definiuje oponę dla lekkich pojazdów użytkowych. Wskazuje on na wzmocnioną budowę karkasu przygotowaną na wyższe obciążenia robocze, a dokładną dopuszczalną nośność dla danej osi odczytasz zawsze z numerycznego indeksu nośności.

Jak budowa opony wpływa na właściwości podczas jazdy?

Podatność boku na ugięcia, wysoka sztywność usztywnionego czoła, waga całości oraz ilość napompowanego powietrza wpływają jednocześnie na każdy manewr. Decydują one o przyczepności, głośności, komforcie pokonywania studzienek oraz szybkości reakcji. Skupiając w jedno właściwości fizyczne opony, producenci muszą akceptować bolesne kompromisy inżynieryjne. Bardzo sztywna ściana da błyskawiczną reakcję na kierownicy, lecz obniży tłumienie wstrząsów dla kręgosłupa kierowcy.

Przyczepność i powierzchnia styku

Plama styku dynamicznie i szybko zmienia obrys na ostrych zakrętach, podczas ucisku pedału hamulca, a nawet w przypadku drobnej zmiany ciśnienia. Pamiętaj, że duży, rozległy ślad czarnej gumy nie daje gwarancji maksymalnej trakcji. W walce z bezwładnością liczy się równomierny, silny rozkład nacisków pod całą szerokością oraz dopasowana do temperatury lepkość letniej bądź zimowej mieszanki polimerów.

Komfort, prowadzenie i opór toczenia

Miękki bok płynnie połyka drobne ubytki drogowe, maskując nienajlepszy stan lokalnych asfaltów. Jednocześnie jego skłonność do nadmiernego wychylania spóźnia natychmiastową reakcję kół na polecenia układu kierowniczego. Opór toczenia bierze się natomiast ściśle z ilości bezpowrotnie traconej energii. Każde ugięcie przy 120 km/h wymusza grzanie i generuje koszty zależne od ładunku, szybkości i oporów nawierzchni.

Co uszkodzenia mówią o stanie konstrukcji opony?

Wypukłe wybrzuszenie rosnące powoli z boku może wprost wskazywać na zerwane, wewnętrzne nici cienkiej osnowy. Skrajne wytarcie zdradzające gołe druty świadczy o uszkodzeniu najważniejszych osłon, co wyklucza oponę z dalszej eksploatacji. Przebicie nierzadko wiąże się ze stopniową utratą ciśnienia, a kontynuowanie podróży na niedopompowanych kołach osłabia niewidoczną od zewnątrz osnowę, stwarzając realne ryzyko pęknięcia materiału.

Uszkodzenia zewnętrzne wymagające natychmiastowej reakcji

Warto uważnie obserwować głębokie ubytki boków, popękaną pajęczynę zmurszałej gumy barku oraz purchle rosnące przy mocowaniu z felgą. Widoczny, biały kord lub błyszczący stalowy oplot pod rozdarciem wymagają wycofania ogumienia z eksploatacji, gdyż oznaczają utratę nośności strukturalnej przez korozję lub zgnicie nitek poliestru.

Dlaczego oględziny wnętrza bywają konieczne?

Większość awarii przebiega powoli. Po powolnym uchodzeniu powietrza uderzony bok kusi dobrym stanem wizualnym. Natomiast od strony komory powietrznej ujawnia się pas pełen spalonych opiłków i wtopionej gumy, startych od przebywania pod obciążeniem kół z felgami. Właściwa ocena i naprawa przebicia zawsze wymaga wizyty w dobrym serwisie. Pianka z zestawu naprawczego nie odbuduje zniszczonych powłok szkieletu osnowy.

Jak czytać wiedzę o oponie jako całość?

Fizyczna budowa rzetelnie wskazuje rozmieszczenie gumy i stali wewnątrz. Normatywne oznaczenia tłoczone na ściance odczytują fabryczny rozmiar docelowy, podczas gdy układy TPMS monitorują poziom ciśnienia w kołach. Przekrój służy precyzyjnemu opisywaniu zachowań lub uszkodzeń. Powszechnie znany skrót 205/55 R16 91H wskaże szerokość i dozwolone obciążenia sztuki, a nie specyfikację użytych polimerów w mieszance.

Od przekroju do oznaczeń na boku

Zapis ten dostarcza bezcennej wiedzy eksploatacyjnej dopasowanej do tabliczki znamionowej Twojego modelu samochodu. Każdy kierowca powinien opanować sprawny przewodnik po oznaczeniach opon, by skutecznie oddzielić budowę konstrukcyjną w fabryce od parametrów kupowanej w sklepie opony.

Od konstrukcji do kontroli ciśnienia TPMS

Prawidłowe ciśnienie jest kluczowym czynnikiem nośności warunkującym przewidziane fabrycznie ugięcie rantu i rozłożenie docisku od spodu. Układy bezpośrednie korzystające z czujników w kołach oraz systemy pośrednie oparte na danych z ABS pokazują, jak działa system TPMS w praktyce. Sygnalizują one spadek ciśnienia ikoną na desce rozdzielczej, choć same nie diagnozują pierwotnej przyczyny utraty powietrza. Trzeba jednak rozumieć, że nawet sprawny czujnik nie uratuje koła z całkowicie łysym bieżnikiem, ukrytym guzem czy po pęknięciu od starości.

Szybka checklist mentalna podsumowująca główne strefy ułatwia sprawną kontrolę wzrokową ogumienia na parkingu:

• Bieżnik: łapie i trzyma kontakt z nawierzchnią.
• Opasanie: bezpiecznie usztywnia pracujące czoło przed siłą odśrodkową.
• Osnowa: definiuje cały elastyczny szkielet wulkanizacji.
• Bok: gwarantuje pożądane, odpowiednie resorowanie.
• Stopka: stabilnie mocuje i osadza cały mechanizm na obręczy felgi.
• Wykładzina uszczelniająca: domyka obieg i zapobiega utracie cennego ciśnienia.

Takie przypisanie ról do fizycznych warstw na przekroju sprawi, że nie dasz się oszukać obiegowym mitom na temat napraw i uszkodzeń ogumienia, łatwiej i bezpieczniej znosząc codzienne dojazdy.
