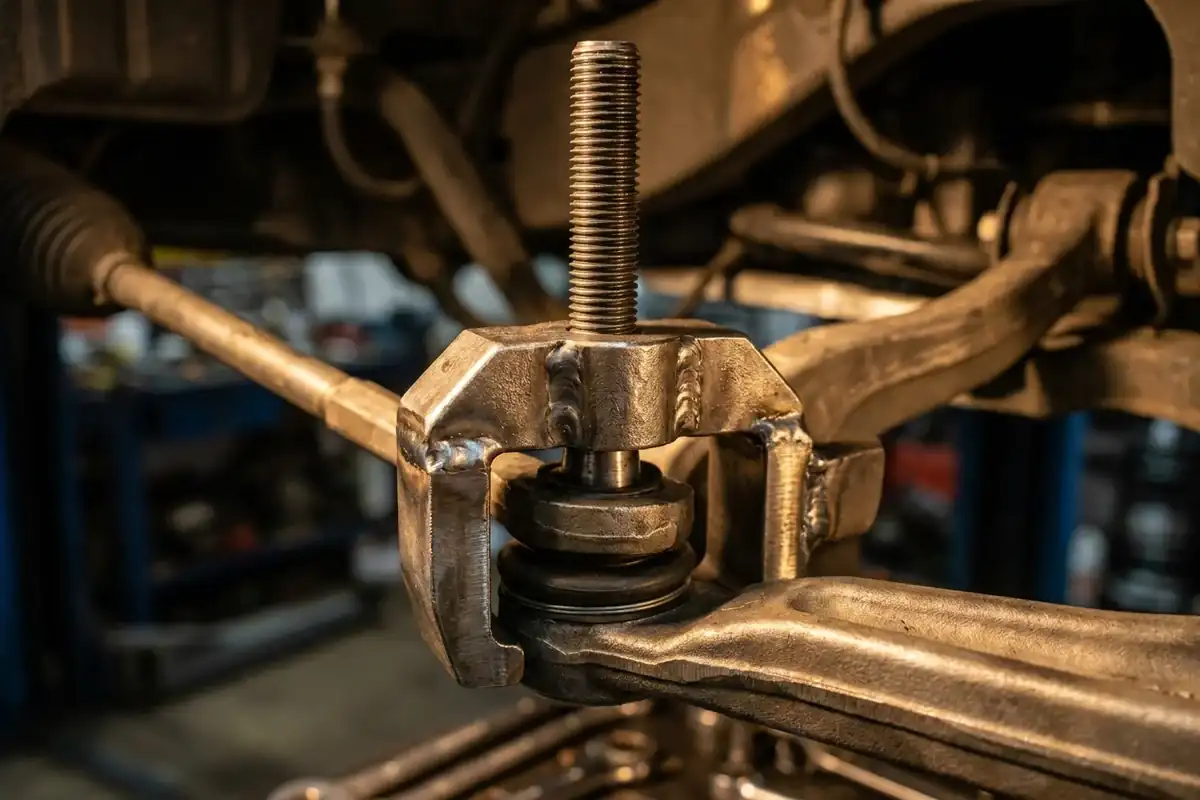

Jak zrobić ściągacz do sworzni?

Jak zrobić ściągacz do sworzni?

Ściągacz do sworzni musi przenosić duże siły bez zginania i zsuwania się. Instrukcja pomiaru, wykonania, kontroli oraz bezpiecznej próby.

Ściągacz do sworzni musi przenosić duże siły bez zginania i zsuwania się. Instrukcja pomiaru, wykonania, kontroli oraz bezpiecznej próby.

Ściągacz do sworzni można wykonać samodzielnie jako śrubowy przyrząd precyzyjnie dopasowany do geometrii konkretnego połączenia w zawieszeniu. Nie istnieje jednak jeden uniwersalny zestaw wymiarów, który pasowałby do każdego auta, a bezpieczna konstrukcja wymaga właściwego doboru materiałów i umiejętności spawalniczych.

Narzędzie to podczas pracy gromadzi znaczną energię sprężystą. Pęknięcie korpusu, ścięcie gwintu śruby albo rozerwanie spoiny może skutkować niebezpiecznym wyrzutem odłamków. Własny przyrząd to tylko jedna z opcji z kategorii narzędzia do sworzni i tulei.

Poniższa instrukcja opisuje proces wymiarowania i wykonania takiego ściągacza. Zastrzegamy jednak, że nie zastępuje ona inżynierskich obliczeń wytrzymałościowych ani profesjonalnej oceny spoin. Jeśli masz wątpliwości co do swoich możliwości technicznych, skorzystaj z gotowych rozwiązań oferowanych przez serwisy.

Czy samodzielnie wykonany ściągacz do sworzni jest bezpieczny?

Samodzielnie wykonany ściągacz do sworzni jest bezpieczny wyłącznie wtedy, gdy jego konstrukcja przenosi nacisk dokładnie wzdłuż osi sworznia, a użyte materiały i łączenia wytrzymają zakładane obciążenie bez odkształceń. Każde przesunięcie osi roboczej tworzy obciążenie mimośrodowe, które powoduje wyginanie się śruby oraz znacząco podnosi ryzyko zsunięcia się szczęk z elementu zawieszenia.

Pamiętaj, że klasa właściwości samej śruby (np. 10.9 według PN-EN ISO 898-1) określa parametry tylko tego jednego elementu złącznego. Nie definiuje ona nośności całego przyrządu, ponieważ jego najsłabszym ogniwem może okazać się korpus, jakość gwintu w otworze ramienia lub spawy. Decyzję o rezygnacji z projektu (NO-GO) powinieneś podjąć za każdym razem, gdy nie jesteś w stanie ustalić gatunku stali, poprawnie ocenić struktury lica spoiny, zagwarantować osiowego ustawienia całości albo pracować z wykorzystaniem osłony strefy wyrzutu.

Kiedy wykonanie przyrządu ma sens?

Tworzenie własnego narzędzia ma sens techniczny tylko wtedy, gdy masz fizyczny dostęp do auta i możesz pobrać z konkretnego elementu zawieszenia trzy kluczowe wartości: szerokość wejścia pod połączenie, głębokość gardzieli oraz wymagany skok roboczy. Projektowany korpus musi opierać się o sztywne, płaskie powierzchnie podparcia i zostawiać dostateczną ilość miejsca, by sworzeń mógł wyskoczyć po rozpięciu stożka bez uszkadzania otoczenia.

Kiedy przerwać projekt i użyć gotowego narzędzia?

Wycofaj z użycia każdy roboczy projekt lub gotowy przyrząd DIY, jeśli zauważysz na nim pęknięcia, głębokie wżery korozyjne, choćby minimalne trwałe odkształcenie korpusu, uszkodzony gwint czy brak pewnego, dwustronnego podparcia na zwrotnicy.

Niedopuszczalne metody obciążania

Jeśli rozpięcie sworznia wymaga uderzania młotkiem w napięty ściągacz, podgrzewania płomieniem obciążonego połączenia albo przedłużania ramienia klucza rurą, natychmiast przerwij pracę. Takie działania tworzą niekontrolowane szczyty naprężeń przekraczające margines błędu amatorskiej konstrukcji.
Warunek Decyzja GO Decyzja NO-GO
Znany materiał korpusu Gatunek i wytrzymałość znane Przypadkowe odpady ze złomu
Możliwość osiowego ustawienia Śruba dokładnie w osi sworznia Punkt nacisku przesunięty, praca na zgięcie
Stan gwintu i spoin Brak luzów, poprawny przetop Zatarcia, zeszlifowane dla wyglądu spawy
Osłonięcie strefy pracy Obecna tarcza osłonowa oddzielająca strefę wyrzutu Brak ochrony przed wyrzutem detalu
Dostęp do właściwego klucza Klucz pracuje swobodnie Konieczność stosowania rur i przedłużek
Szybka ocena zasadności kontynuowania budowy lub użycia własnego ściągacza.

Jak zaplanować wymiary ściągacza pod konkretny sworzeń?

Wymiary przyrządu wyznacza się bezpośrednio na podstawie geometrii docelowego połączenia, dzięki czemu narzędzie pozwala na precyzyjne wsunięcie szczęk, ustawienie nacisku śruby i wykonanie skoku rozłączającego. Punkt przyłożenia siły przez śrubę oraz punkty podparcia korpusu na zawieszeniu muszą znajdować się w jednej linii. Każde przesunięcie osi roboczej powoduje obciążenie mimośrodowe zamieniające czyste ściskanie i rozciąganie w moment zginający, który zniekształci ściągacz.

Jakie wymiary zdjąć przed wykonaniem szablonu?

Przed cięciem stali należy wykonać kartonowy szablon odwzorowujący układ zawieszenia w skali 1:1. Zbierając pomiary z auta, skrupulatnie zanotuj pięć obszarów roboczych:

  • Szerokość wejścia: rozstaw szczeliny, w którą wsuną się szczęki. Wymaga małego luzu montażowego, aby założyć narzędzie, ale nie na tyle dużego, by zsuwało się pod naciskiem.
  • Głębokość gardzieli: odległość od krawędzi szczęki do punktu, w którym wyznaczysz oś przelotu sworznia.
  • Położenie osi sworznia: determinuje środek punktu, w którym prowadzona będzie śruba pociągowa.
  • Skok roboczy: odległość przemieszczenia, jaka jest fizycznie potrzebna do wyjścia stożka sworznia z ucha zwrotnicy.
  • Przestrzeń na obrót kluczem i osłonę: weryfikacja otoczenia w nadkolu; śruba zlokalizowana za blisko nadkola uniemożliwi nałożenie klucza, a brak miejsca uniemożliwi wstawienie tarczy ochronnej.
Miejsca pomiaru szerokości wejścia, głębokości gardzieli, osi sworznia i skoku roboczego w zawieszeniu.

Jak sprawdzić geometrię na szablonie?

Wycięty wzornik powinieneś wsunąć na nieobciążone miejsce pracy w aucie. To działanie ujawnia kolizje narzędzia ze zwrotnicą, przewodami hamulcowymi, osłonami gumowymi czy brakiem przestrzeni wokół łba planowanej śruby. Na szablonie narysuj ołówkiem oś działania śruby pociągowej. Musi ona przechodzić przez oś sworznia oraz środek powierzchni podparcia korpusu, co potwierdzi prawidłowo wyznaczone punkty otworów.

Pomiar Co wyznacza w ściągaczu Skutek błędu
Szerokość wejścia Rozstaw widełek podpierających Brak możliwości wsunięcia lub ześlizgiwanie szczęk
Głębokość gardzieli Długość od czoła widełek do oparcia na sworzniu Konflikt ze zwrotnicą, opieranie o osłonę sworznia
Oś sworznia Położenie centralne dla gwintu śruby napędowej Praca pod kątem i trwałe wygięcie całej śruby
Skok roboczy Wysokość ramy i długość wolnego gwintu Zblokowanie narzędzia przed pęknięciem stożka
Przestrzeń na klucz Ukształtowanie i orientację góry przyrządu Niemożność obrotu śruby z powodu ciasnoty w nadkolu
Przełożenie pomiarów konkretnego połączenia na geometrię przyrządu roboczego.

Z czego zrobić korpus, śrubę i końcówkę naciskową?

Wytrzymałość przyrządu do sworzni opiera się na ciągłości i klasie wszystkich użytych materiałów konstrukcyjnych, ponieważ nośność zależy od najsłabszego punktu w ścieżce obciążenia. Zastosowanie samej wytrzymałej śruby nie zrekompensuje słabej jakości spawów czy ramion wyciętych z losowej stali o niewystarczających parametrach, które zaczną się odkształcać.

Końcówka działająca na sworzeń z jednej strony powinna obracać się płynnie bez zakleszczania, a z drugiej odpowiednio centrować nacisk przy pomocy dopasowanego adaptera opierającego się o właściwą powierzchnię czołową, bez obciążania i rozklepywania gwintu sworznia. Do budowy przyrządu roboczego nie wykorzystuj bezklasowych prętów gwintowanych. Są one przeznaczone do pracy w układach statycznych i często zrywają się pod obciążeniami warsztatowymi.

Dlaczego nie wolno dobierać elementów tylko po grubości?

Dwie płyty stalowe o dokładnie tej samej grubości mogą wykazywać diametralnie różną odporność na zginanie w zależności od składu stali, obecności karbów (ostrych krawędzi) i wywierconych w złym miejscu otworów osłabiających przekrój materiału. Szczególnym punktem gromadzącym niebezpieczne naprężenia są początki i końce spoin oraz otwór, przez który poprowadzona jest śruba napędowa.

R

Redakcja techniczna noweopony.pl

Ekspert

opracowania merytoryczne

Zgodnie z normą PN-EN ISO 898-1 oznaczenie klasy 10.9 na elemencie złącznym wskazuje na wytrzymałość na rozciąganie rzędu 1000 MPa oraz granicę plastyczności w okolicach 900 MPa. Liczby te opisują parametry samego trzpienia śruby, a nie bezpieczny nacisk operacyjny całego ściągacza, który może wygiąć się znacznie wcześniej.

Jak rozpoznać odpowiednią śrubę naciskową?

Oznaczenie na łbie śruby musi odpowiadać danym w dokumentacji od dostawcy. Sam kolor powłoki lakierniczej, np. czerniony galwanicznie metal, nic nie znaczy w kontekście wytrzymałości i nie potwierdza obróbki cieplnej. Śruba ze śladami trwałego wygięcia, miejscowo uciągniętym gwintem, korozją wżerową obniżającą przekrój lub pęknięciami łba kwalifikuje się wyłącznie do utylizacji.

Ścieżka obciążenia w ściągaczu do sworzni od śruby przez gwint, korpus do punktów podparcia.

Jak zrobić ściągacz do sworzni krok po kroku?

Prawidłowe zbudowanie ściągacza to precyzyjny proces składający się z następujących faz:

  1. Przymiarki i pomiar połączenia na samochodzie.
  2. Tworzenie kartonowego szablonu w skali 1:1.
  3. Zgranie osi otworów pod docelową siłę nacisku.
  4. Cięcie metalu tak, aby krawędzie widełek stykały się z zawieszeniem pełną płaszczyzną bez przygniatania uszczelek.
  5. Spawanie elementów i obowiązkowa ocena spoin przez kompetentną osobę.
  6. Skręcenie całego korpusu narzędzia.
  7. Sprawdzenie centrowania końcówki w pełnym skoku gwintu bez obciążenia.

Podczas montażu pamiętaj o podstawowej regule osiowości: otwór prowadzący ma unieruchomić gwint i trzymać go na jednej linii względem pracującego dołu. Każde otarcie śruby o krawędź otworu przy przyłożeniu wyższej siły dołoży znaczne siły zginające, osłabiające ściągacz. Łączenie grubych formatek przenoszących dużą siłę pozostaw doświadczonemu spawaczowi. Zeszlifowanie zewnętrznego lica spoiny na gładko szlifierką potrafi ukryć braki przetopu wewnątrz łączenia.

Od pomiaru do przygotowania części

Gdy potwierdzisz spasowanie cienkiego, łatwego w wycięciu papierowego lub kartonowego szablonu pod autem, przenieś kształt ramion na grubszy płaskownik lub blachę traserem. Dokładne punktowanie miejsc wiercenia pozwoli utrzymać geometrię i uniknąć nawierceń, które wymusiłyby zniszczenie i rozpoczęcie od nowa kształtowania części nośnych.

Przenoszenie wymiarów z kartonowego szablonu 1:1 na docelowy materiał stalowy korpusu.

Montaż śruby i kontrola ruchu bez obciążenia

Skręcony korpus najpierw przetestuj na stole warsztatowym. Śruba główna musi płynnie przejść cały przewidziany dla niej skok bez blokowania się, wyczuwalnego tarcia czy bicia gwintu względem bazy. Przed docelowym zastosowaniem w samochodzie wszystkie powierzchnie gwintowane (i oporowe np. dla kulki lub płytki naciskowej) posmaruj solidnie smarem właściwym do wybranego materiału, np. miedzianym lub grafitowym. Smarowanie obniża współczynnik tarcia. Oznacza to, że opór i moment dokręcania na kluczu przestaje być czytelnym wyznacznikiem generowanej siły osiowej na ramionach ściągacza.

Jak przeprowadzić próbę i bezpiecznie użyć własnego ściągacza?

Testowe użycie naprężającego się narzędzia w obszarze zawieszenia wymaga założenia osłony chroniącej przed ewentualnym uderzeniem luźnych elementów oraz wyprowadzenia ciała (a zwłaszcza twarzy) z płaszczyzny ewentualnego zsunięcia się ramion. Pracę dociągającą gwint napędowy należy wykonywać w pełni płynnie, powoli podnosząc nacisk, stale obserwując zachowanie całego układu.

Przed rozpoczęciem demontażu upewnij się co do stanu urządzenia: struktury korpusu, krawędzi łączeń spawalniczych, stanu gwintu, osiowości końcówki naciskowej oraz dopasowania stóp oporowych. Brak precyzji w tych rejonach sprzyja niebezpiecznym incydentom podczas pracy. Unikaj wspomagania się rurką do przedłużenia klucza i młotkiem podczas mocnego naciągnięcia. Te praktyki generują niekontrolowane szczyty naprężeń materiałowych.

Kontrola przed przyłożeniem nacisku

Po zamontowaniu widełek i wkręceniu dłonią (lub kluczem bez dużego oporu) korpusu do zawieszenia sprawdź położenie czubka śruby pozycjonującego się w gnieździe sworznia. Dopiero poprawny, stabilny punkt oporu gwarantuje, że przy zwiększeniu momentu sprzęt nie zsunie się gwałtownie, przekazując zgromadzoną energię w sąsiedni element.

Strefa wyrzutu elementów

Nikt nie powinien ustawiać się w osi naciągu ani w kierunku otwartych szczęk na sworzniu. W momencie uwolnienia zapieczonego trzpienia lub awarii sprzętu może dojść do gwałtownego odrzutu metalowych odłamków.

Sygnały nakazujące natychmiast przerwać pracę

Nagły trzask wydobywający się z samego urządzenia, przechylenie lub zsuwanie szczęki, pęknięcia i łuszczenie spoiny, zmiana geometrii (wyginanie się grzbietu ściągacza w łuk) oraz rosnący skokowo opór podczas równomiernego okręcania gwintu oznaczają błąd konstrukcyjny. W takiej sytuacji należy natychmiast przerwać pracę. Wykonaj kontrolowane odciążenie układu, powoli cofając śrubę właściwym kluczem. Utrzymuj przy tym dłonie i twarz poza strefą wyrzutu. W przypadku zakleszczenia gwintu lub widocznych uszkodzeń korpusu zrezygnuj z dalszych prób, zabezpiecz układ i przekaż auto do kompetentnego warsztatu. Jeśli po odciążeniu kształty nie wracają do wartości wejściowych, oznacza to trwałe odkształcenie plastyczne przekreślające korpus.

Mechanik ustawiony bezpiecznie poza osią ewentualnego odskoczenia przyrządu lub wyrzutu.

Kiedy zamiast konstrukcji DIY wybrać gotowy ściągacz lub prasę?

Zakup i użycie fabrycznego narzędzia to najmądrzejsza opcja serwisowa. Wybierz gotowe rozwiązanie, jeśli nie potrafisz jednoznacznie ocenić gatunku użytej stali lub nie zdołasz wykonać pełnego wtopienia podczas spawania. Zrezygnuj z własnej konstrukcji także wtedy, gdy w nadkolu brakuje miejsca na osiowe ustawienie śruby roboczej. Gotowy sprzęt sprawdzi się również przy braku warunków do bezpiecznej pracy z tarczą osłonową. Jeśli nie wiesz, jak ocenić konstrukcję spawaną, gotowe mechanizmy są odpowiedzią na problem, a informacje o nich przedstawiamy w artykule o tym, jakie są rodzaje ściągaczy do sworzni.

Ściągacza jako formy konstrukcyjnej w ogóle używa się stricte do rozerwania zespolonych, zapieczonych połączeń w aucie bez uszkadzania zwrotnicy i ucha wahacza. Naprawa może przewidywać nie tylko samo wypięcie w dół ramienia z dociskiem. Często konieczne jest także wyciskanie sworznia ze stalowego gniazda wahacza i umiejscawianie nowego zespołu z dużą osiową siłą statyczną. W takich sytuacjach warto rozważyć dobór prasy do sworzni. Należy ją doposażyć w znormalizowane kielichy adaptacyjne pod średnice wciskane.

Zawsze przed podejściem do samodzielnej budowy przyrządu sprawdź poniższe punkty (Checklista decyzji):

  • Znany, pełnowartościowy gatunek użytego materiału z gwarancją wytrzymałości dla zastosowanych przekrojów;
  • Zweryfikowana przez próbę 1:1 geometria odległości na aucie;
  • Czysty, gładko prowadzony, osiowy i przesmarowany gwint;
  • Ocenione przez kompetentną osobę spoiny bez pęknięć;
  • Przestrzeń dla bezpiecznego przeprowadzenia kontrolowanej siłowo, osłoniętej próby statycznej bez uderzeń młotka.

Jeśli zawiedziesz w spełnieniu zaledwie jednego z tych twardych warunków bezpiecznej sztuki, natychmiast zawieś projekt i skieruj się do najbliższego zaufanego warsztatu mechanicznego. Dobrze wyposażone punkty usługowe bezpiecznie wykonają demontaż przy użyciu profesjonalnych zestawów narzędziowych. Sklep internetowy noweopony.pl dostarczy kurierem nowe ogumienie pod Twój adres, jednak ze względu na specjalizację asortymentową platformy, sklep nie wykonuje stacjonarnych i mobilnych prac związanych z wymianami podzespołów w zawieszeniu pojazdów naszych Klientów.

Czy ten artykuł był pomocny?

Twoja opinia pomoże nam tworzyć lepsze treści

Często zadawane pytania

Należy zdjąć wymiary z połączenia (szerokość wejścia, głębokość gardzieli, skok i przestrzeń robocza), wykonać szablon 1:1, a następnie wyciąć i zespawać ze sobą elementy ze znanej stali. Narzędzie musi wymuszać nacisk osiowy na sworzeń bez efektu zginania, a połączenia spawane oraz gwint (np. z zastosowaniem śruby klasy 10.9) muszą wytrzymać duże obciążenie dociskowe.

Jest bezpieczny wyłącznie w sytuacji, gdy konstrukcja zachowuje liniowy przebieg sił wzdłuż sworznia, materiał korpusu z wyznaczonym luzem montażowym ma potwierdzoną wytrzymałość, lica spoin poddano poprawnemu wtopieniu, a podczas pierwszej próby operator korzysta z osłony oraz kontroluje dociąganie napędu gwintowego z pominięciem młotka, płomienia i przedłużania ramienia klucza.

Składa się on najczęściej z profilowanego korpusu oporowego (kutej stali lub formatek o parametrach poddających się wyliczonym naprężeniom) stykającego się bezluzowo z obszarem zawieszenia, osiowej śruby napędowej podpartej twardą rączką (w wyższej klasie wytrzymałościowej jak 10.9, unikać prętów instalacyjnych) oraz gładkiej, obracalnej końcówki naciskowej zabezpieczającej sam wypust śruby w aucie.
