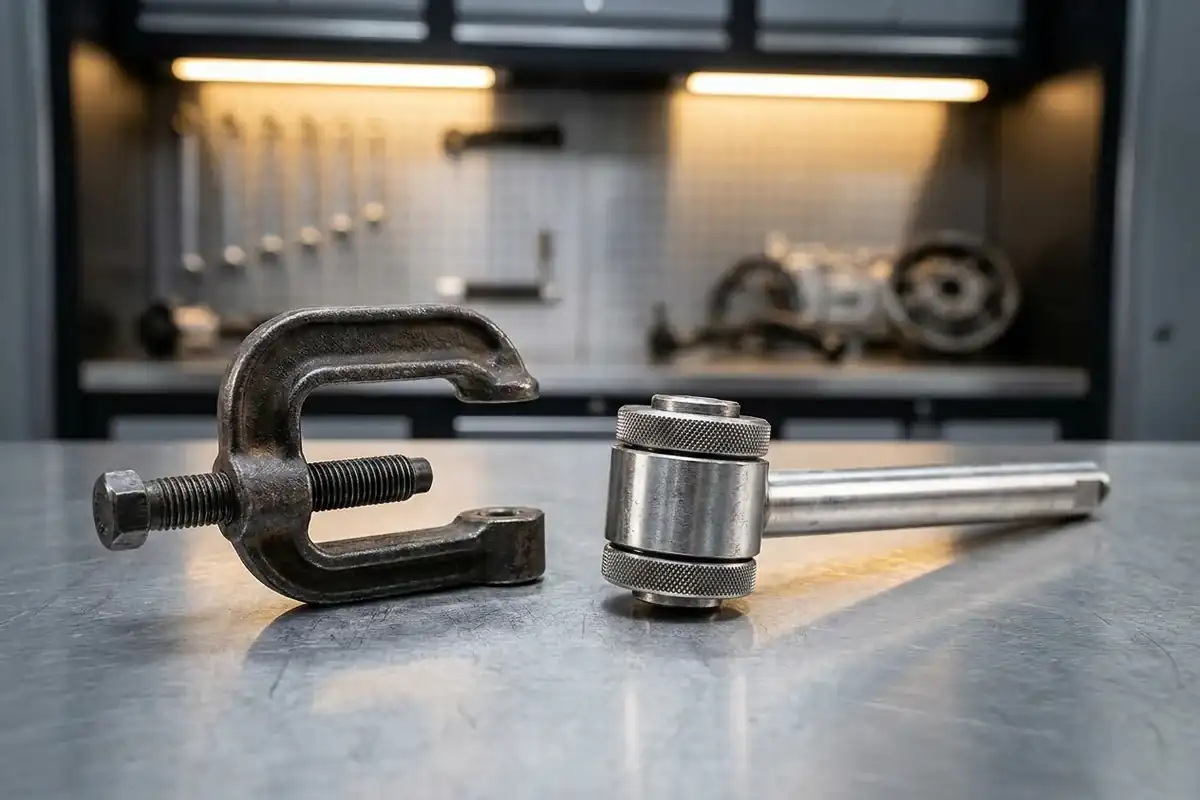

Narzędzia do drążków kierowniczych – klucze i ściągacze

Klucz do drążków kierowniczych służy do odkręcania przegubu drążka wewnętrznego przy przekładni, natomiast ściągacz bezpiecznie wypycha stożkowy sworzeń końcówki ze zwrotnicy. Narzędzie należy dobrać według średnicy lub geometrii chwytu, dostępnej przestrzeni, rozwarcia i głębokości ściągacza oraz rozmiaru napędu. W pojazdach ciężarowych kluczowa jest także deklarowana nośność.

Określenie „narzędzie do drążków” bywa mylące, ponieważ w układzie kierowniczym wykonujesz dwa zupełnie różne zadania wymagające odmiennego sprzętu. Zanim rozpoczniesz demontaż i dobór sprzętu, warto dodatkowo przeanalizować objawy uszkodzenia drążka, by upewnić się, że to ten element jest źródłem problemu. Aby zrozumieć, z czym dokładnie pracujesz, poznaj budowę i rodzaje drążków. Dobór narzędzia po samej marce samochodu lub obietnicy z etykiety „uniwersalny” jest zawodny. Przed zakupem musisz fizycznie sprawdzić typ połączenia w swoim aucie, wykonać konkretne pomiary suwmiarką i ocenić, ile masz miejsca na manewrowanie ramieniem lub grzechotką.

Klucz czy ściągacz do drążków kierowniczych: którego narzędzia potrzebujesz?

Klucz pracuje na korpusie przegubu drążka wewnętrznego przy przekładni, a ściągacz naciska na sworzeń końcówki osadzony stożkowo w zwrotnicy. To dwa zupełnie różne narzędzia do drążków kierowniczych, których nie da się stosować zamiennie.

Dostęp osiowy i boczny przy maglownicy

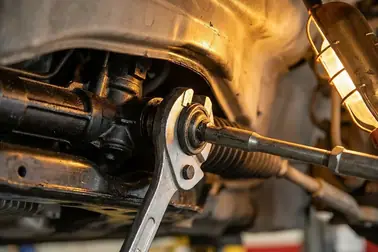

Klucz to narzędzie obejmujące korpus przegubu osiowego. Nie chwyta on za cienki trzon drążka ani za gwint przeznaczony dla końcówki. Wąski dostęp pomiędzy przekładnią a nadwoziem w wielu autach skutecznie wyklucza użycie zwykłego klucza płaskiego, nawet jeśli jego rozmiar odpowiada spłaszczeniom na korpusie przegubu.

Dlatego klucz do odkręcania drążków kierowniczych ma najczęściej konstrukcję rurową lub rolkową, która pozwala wyprowadzić punkt przyłożenia siły poza ciasną strefę przekładni. Wiele z nich wykorzystuje kwadrat 1/2 cala (nominalnie 12,7 mm). Pamiętaj jednak, że zgodność napędu nie oznacza automatycznie, że narzędzie obejmie średnicę Twojego drążka.

Ściągacz do sworznia końcówki przy zwrotnicy

Ściągacz do końcówek drążków to praska śrubowa. Jej śruba naciska osiowo na czoło sworznia, podczas gdy korpus narzędzia opiera się o ramię zwrotnicy lub obejmuje połączenie. Taka konstrukcja pozwala bezpiecznie zerwać zaklinowany stożek.

Podczas wstępnego rozłączania warto zostawić nakrętkę sworznia nakręconą równo z końcem gwintu. Dzięki temu ograniczysz ryzyko uszkodzenia pierwszych zwojów gwintu i unikniesz gwałtownego rozskoczenia się elementów po puszczeniu stożka.

Jaki klucz do odkręcania drążków kierowniczych wybrać?

Klucz do drążków kierowniczych należy dobrać tak, aby jego zakres roboczy obejmował zmierzoną średnicę korpusu przegubu z odpowiednim zapasem i nie zaciskał się na osłonie gumowej. Spotykane zakresy oferowanych kluczy uniwersalnych to często 27–42 mm, 33–42 mm lub 35–45 mm. Są to jednak tylko klasy produktowe ustalane przez producentów narzędzi, a nie ogólnoświatowe standardy wymiarowe drążków w autach.

Klucz rolkowy lub mimośrodowy samoczynnie zaciskający

Ten typ narzędzia posiada mechanizm, który samoczynnie zwiększa zacisk wokół przegubu podczas obracania grzechotką. Dzięki temu jeden klucz do drążków kierowniczych obsługuje ciągły zakres średnic. Przed wykonaniem obrotu upewnij się, że wszystkie powierzchnie chwytne opierają się bezpośrednio o twardy, metalowy korpus. Kontakt rolki z gumową osłoną przekładni pod obciążeniem może ją przeciąć lub uszkodzić, generując dodatkowe koszty naprawy.

Klucz rurowy, tulejowy i zestaw z wymiennymi adapterami

Długi korpus rurowy pozwala przenieść napęd roboczy daleko od ciasnej strefy przekładni. Wymaga jednak wolnej przestrzeni wzdłuż osi drążka, aby w ogóle nasunąć narzędzie na przegub. Zestawy z adapterami dobiera się idealnie do średnicy lub fabrycznych spłaszczeń korpusu. Typowy zestaw łączy wspólny napęd 1/2 cala z adapterami pokrywającymi kilka odrębnych podzakresów wymiarowych.

Napęd, długość narzędzia i możliwość użycia klucza dynamometrycznego

Jeżeli klucz ma gniazdo na kwadrat 1/2 cala, możesz z powodzeniem używać grzechotki, mocnego pokrętła lub klucza dynamometrycznego, pod warunkiem, że instrukcja narzędzia zezwala na takie obciążenia oraz dopuszcza wybrany kierunek pracy. Pamiętaj, że nie istnieje uniwersalna wartość momentu dokręcania. Moment montażowy musisz pobrać z dokumentacji naprawczej konkretnego samochodu.

Jaki ściągacz do końcówek drążków kierowniczych wybrać?

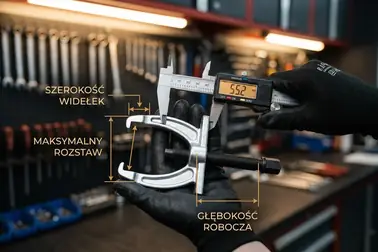

Ściągacz do końcówek drążków kierowniczych musisz dopasować pod kątem szerokości szczeliny widełek, maksymalnego rozwarcia oraz głębokości roboczej. Te trzy wymiary decydują o tym, czy w ogóle zdołasz nałożyć narzędzie na zwrotnicę.

Ściągacz śrubowy szczękowy lub nożycowy

Typowy ściągacz śrubowy zdejmuje końcówkę za pomocą kontrolowanego, stopniowego nacisku. Dzięki temu nie musisz uderzać młotkiem w gwint sworznia. Narzędzie ustawia się tak, aby śruba dociskała sworzeń maksymalnie współosiowo. Naciskanie tuż przy jego krawędzi powoduje naprężenia boczne, co potęguje ryzyko gwałtownego ześlizgnięcia się ściągacza i uszkodzenia gwintu. Modele nożycowe wymagają dodatkowo sprawdzenia wysokości roboczej całego połączenia, aby zmieściły się pod błotnikiem.

Widełki udarowe: szybkie, ale destrukcyjne dla osłony

Wbijane widełki udarowe (widelce do sworzni) to rozwiązanie siłowe. Narzędzie wchodzi brutalnie pomiędzy końcówkę a ucho zwrotnicy i jest pobijane ciężkim młotkiem. Skutecznie uwalnia to zapieczony stożek, ale przy okazji bardzo często niszczy gumową osłonę przeciwkurzową końcówki.

Wymiary, materiał śruby i części zamienne

Rozwarcie (podawane w milimetrach) informuje o maksymalnej wysokości obejmowanego połączenia. Z kolei szerokość szczeliny mówi o tym, jak gruby sworzeń wejdzie w korpus narzędzia. Tych dwóch parametrów nie wolno mylić ani traktować zamiennie.

Dobry ściągacz powinien mieć wykręcaną śrubę dociskową. To właśnie jej gwint i punkt nacisku przyjmują całe obciążenie pękającego stożka. Możliwość dokupienia samej śruby jako części zamiennej znacząco wydłuża żywotność sprzętu. Zwracaj także uwagę na materiał śruby – solidne narzędzia wykorzystują stal chromowo-molibdenową (CrMo) lub posiadają odpowiednio utwardzany gwint, co powinno być opisane w karcie produktu.

Ściągacz do końcówek drążków w ciężarówce i TIR: co musi się różnić?

Ściągacz do końcówek drążków w pojeździe ciężarowym wymaga o wiele większego rozwarcia, znacznie głębszego gardziela oraz konstrukcji z jawnie zadeklarowaną wysoką nośnością. Wizualne podobieństwo i po prostu "większy rozmiar" to za mało, by sprzęt poradził sobie z ogromnymi siłami panującymi w układzie kierowniczym TIR-a.

Jak zmierzyć połączenie w pojeździe ciężarowym?

Błędem jest dobieranie sprzętu wyłącznie pod kątem rozwarcia szczęk. Zgodność tylko tego jednego wymiaru nie gwarantuje, że będziesz w stanie założyć narzędzie do końca.

1. Zmierz suwmiarką średnicę sworznia dokładnie w miejscu, w którym przechodzi on przez ramię.
2. Zmierz szerokość bezpiecznego podparcia (płaską powierzchnię wokół gniazda).
3. Zmierz wysokość od punktu oparcia kołnierza do najwyższego punktu gwintu na czole sworznia.
4. Porównaj wszystkie trzy wyniki z kartą ściągacza – każdy pomiar musi mieścić się w normie.

Nośność i bezpieczne obciążanie śruby

Jeżeli podczas kręcenia korpus narzędzia zaczyna się poddawać i wyginać, śruba ustawia się w osi skośnej, albo szczęki tracą oparcie, natychmiast przerwij pracę. Należy poluzować napięcie i zastosować większy model ściągacza.

Jak dobrać klucz lub ściągacz przed zakupem?

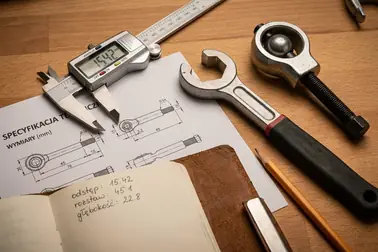

Aby uniknąć pomyłki, przed zakupem zmierz fizycznie drążek w aucie i porównaj uzyskane wyniki ze szczegółową specyfikacją narzędzia (zakresem chwytu, rozwarciem, napędem), nie ufając w ciemno nadrukom i obietnicom na etykietach. Popularny zwrot „ściągacz uniwersalny” w praktyce nie istnieje, bo drążki występują w setkach różnych gabarytów.

Pomiar elementu i przestrzeni roboczej krok po kroku

Dla klucza wewnętrznego zdejmij z przegubu osłonę gumową, a następnie zmierz suwmiarką grubość metalowego korpusu. Nie mierz samego cięgna ani harmonijki ochronnej. Przykładowo, jeśli korpus ma średnicę 36 mm, odpowiedni będzie klucz o zakresie 33–42 mm lub 35–45 mm.

Dla ściągacza końcówek musisz zanotować trzy wartości: potrzebną szczelinę na sam sworzeń, niezbędne rozwarcie góra-dół oraz głębokość dojścia (jak daleko wsuniesz widełki). Na koniec oceń wzrokowo, czy w osi pręta zostanie Ci dość miejsca na dołożenie grzechotki i fizyczny ruch ramieniem narzędzia.

Castorama, Inter Cars, Huzar czy Yato: jak porównywać oferty?

Oferty z popularnych marketów budowlanych (Castorama), hurtowni (Inter Cars) czy produkty konkretnych marek jak Yato lub Huzar oceniaj dokładnie tak samo. Odrzuć marketingowe nazwy. Dwie pozycje nazwane „uniwersalnym ściągaczem Yato” mogą należeć do zupełnie różnych serii i diametralnie różnić się szerokością szczeliny oraz głębokością roboczą. Porównując oferty, sprawdzaj zawsze wymagany napęd narzędzia, deklarowane przez producenta zastosowanie oraz okres gwarancji. Szukaj również mierzalnych parametrów i informacji o tym, czy do danego modelu można łatwo dokupić wymienne śruby dociskowe lub zapasowe adaptery chwytne.

Zakup pojedynczego narzędzia czy całego zestawu?

Jeżeli naprawiasz wyłącznie swój prywatny samochód i robisz to raz na kilka lat, pojedynczy ściągacz dopasowany ściśle do jednego połączenia będzie wyborem najbardziej opłacalnym. Zwłaszcza jeśli weźmiesz pod uwagę koszt wymiany drążka u mechanika. Z kolei pełen zestaw z wymiennymi adapterami to opcja dla entuzjastów i mechaników naprawiających różne modele pojazdów – nadal jednak musisz sprawdzić, czy jego skrajne rozmiary obsłużą auta, z którymi najczęściej pracujesz.

Jak używać klucza i ściągacza bez uszkodzenia podzespołów?

Do bezpiecznej pracy z drążkami samochód musi stać stabilnie na podporach warsztatowych o odpowiedniej nośności, a narzędzia muszą być osadzone dokładnie w osi obciążenia i dokręcane płynnie. Podnośnik (lewarek) nigdy nie służy jako główne podparcie auta podczas siłowej walki z zapieczonym zawieszeniem.

Błędy niszczące osłonę, gwint lub korpus narzędzia

Jeśli ustawisz ściągacz krzywo, podpierając go tylko skrawkiem ramienia widełek, narzędzie pod obciążeniem nagle strzeli w bok. Bezpośrednie uderzanie młotkiem w luźny gwint sworznia rozklepie pierwsze zwoje tak bardzo, że nie nakręcisz na nie żadnej nakrętki. Zwracaj szczególną uwagę na instrukcję smarowania. Rodzaj środka smarnego oraz sposób nakładania go na gwint roboczy określa wyłącznie dokumentacja producenta danego ściągacza. Niewłaściwe smarowanie zmienia siłę tarcia i wpływa na rzeczywiste obciążenie śruby.

Co zrobić po rozłączeniu drążka lub końcówki?

Odpięcie drążka nie kończy tematu. Zanim rozpoczniesz ponowną procedurę wymiany drążka i skręcania elementów, obejrzyj dokładnie gwinty, wyczyść powierzchnie stożkowe i oceń stan osłony przeciwkurzowej. Montaż elementu z uszkodzoną osłoną znacząco przyspiesza zużycie przegubu, ponieważ dostanie się do niego woda i piasek.

Pamiętaj, że ostateczny montaż nowych podzespołów oraz każda zmiana długości układu kierowniczego wymusza obowiązkową wizytę w warsztacie w celu kontroli geometrii kół i ustawienia zbieżności.

Klucz i ściągacz to podstawa bezpieczeństwa napraw układu kierowniczego. Określ cel pracy, wymierz fizycznie elementy auta i zweryfikuj liczby z katalogiem narzędzia, unikając marketingowych zapewnień o uniwersalności produktu.
