Jarzmo i prowadnice zacisku hamulcowego – objawy uszkodzenia

Uszkodzone lub zapieczone prowadnice zacisku najczęściej powodują nierównomierne zużycie klocków, wyczuwalne grzanie jednego koła, ściąganie auta podczas hamowania oraz metaliczne stuki na nierównościach. Z kolei jarzmo kwalifikuje się do regeneracji tylko wtedy, gdy nie jest pęknięte ani odkształcone, a jego gwinty i gniazda można bezpiecznie przywrócić do fabrycznych parametrów.

Zanim jednak zdecydujesz o wymianie części, pamiętaj, że bardzo podobne objawy dają usterki tłoczka, przewodu elastycznego, a nawet samej tarczy hamulcowej. Skuteczna diagnoza wymaga zawsze spojrzenia na szerszy obraz. Ocena pojedynczego elementu często bywa myląca, dlatego stan hamulców diagnozuje się, demontując oba koła i porównując prawą oraz lewą stronę osi. Poniżej krok po kroku wyjaśniamy, jak oddzielić problemy z jarzmem i prowadnicami od innych awarii układu hamulcowego.

Co to jest jarzmo w samochodzie i za co odpowiadają prowadnice?

Jarzmo w samochodzie to masywny element przykręcony do zwrotnicy, który stanowi bazę dla prowadnic i utrzymuje klocki hamulcowe we właściwym położeniu. Z kolei prowadnice to dwa stalowe sworznie osadzone w jarzmie, które pozwalają korpusowi zacisku przesuwać się wzdłuż osi koła, by dociskać do tarczy zarówno wewnętrzny, jak i zewnętrzny klocek.

Jarzmo, korpus zacisku i tłoczek: czym się różnią?

Układ hamulcowy przedniej osi w większości aut osobowych opiera się na tak zwanym zacisku pływającym. Składa się on z trzech głównych elementów, z których każdy pełni inną funkcję. Jarzmo jest twardym elementem nośnym i nie rusza się podczas hamowania. Służy ono jako podparcie dla klocków oraz gniazdo dla prowadnic.

Korpus to zewnętrzna część zacisku, która mieści w sobie tłoczek. Tłoczek wysuwa się pod wpływem ciśnienia płynu hydraulicznego i bezpośrednio dociska wewnętrzny klocek do tarczy. To właśnie reakcja na to pchnięcie sprawia, że cały korpus przesuwa się na prowadnicach i zaciąga klocek zewnętrzny. Warto pamiętać, że zacisk stały ma odmienną konstrukcję, w której docisk z obu stron realizują osobne tłoczki bez użycia omawianych tu prowadnic i osobnego jarzma.

Jak pracują prowadnice zacisku pływającego?

Sprawna prowadnica musi przesuwać się płynnie w całym swoim zakresie roboczym, stawiając jedynie delikatny, równomierny opór smaru. Gumowa osłona (tzw. harmonijka) pozostaje wtedy szczelna i ciasno osadzona w obu rowkach – na jarzmie oraz na samej prowadnicy. Zabezpiecza to wnętrze gniazda przed wodą i piaskiem. W wielu nowoczesnych konstrukcjach górny i dolny sworzeń celowo różnią się od siebie kształtem. Jeden z nich ma często nacięcia lub specjalną gumową tulejkę tłumiącą drgania. Dlatego podczas serwisu nie można ich automatycznie zamieniać miejscami.

Jakie objawy dają uszkodzone prowadnice zacisku hamulcowego?

Zapieczone lub uszkodzone prowadnice zacisku dają objawy w postaci przegrzewania się jednego koła, zapachu palonych klocków oraz wyraźnie wyższego oporu toczenia. Towarzyszy temu najczęściej zauważalna dysproporcja w zużyciu klocków na jednym kole. Pamiętaj jednak, że wewnętrzny klocek zdarty znacznie mocniej niż zewnętrzny to objaw wymagający sprawdzenia nie tylko prowadnic, ale również stanu tłoczka oraz punktów podparcia w jarzmie.

Nierówne zużycie klocków i przegrzewanie koła

Podstawową metodą diagnozy jest porównanie grubości wszystkich czterech klocków na danej osi. Różnica grubości między klockiem wewnętrznym a zewnętrznym na jednym kole sugeruje, że zacisk pływający nie przesuwa się swobodnie, co może wynikać z pracy prowadnic, usterki tłoczka lub zakleszczenia w jarzmie. Jeśli po jeździe próbnej felga przy jednym kole jest wyczuwalnie cieplejsza od przeciwległej, oznacza to stałe tarcie klocka o tarczę. Pamiętaj jednak, by temperaturę oceniać bezkontaktowo – dotknięcie rozgrzanej tarczy żeliwnej grozi poważnym oparzeniem.

Stuki, ściąganie i pulsowanie: które objawy nie są jednoznaczne?

Nie każdy objaw ze strony układu hamulcowego od razu wskazuje na sworznie. Nadmierny luz prowadnic wywołuje metaliczne stuki podczas pokonywania nierówności. Charakterystyczne dla tej usterki jest to, że stuki cichną po lekkim naciśnięciu pedału hamulca. Z kolei ściąganie samochodu podczas hamowania faktycznie bywa skutkiem pracy tylko jednego zacisku osi, ale może również wynikać z różnic w ciśnieniu opon lub luzów w zawieszeniu. Często mylnie diagnozowane pulsowanie pedału hamulca to natomiast zjawisko, które znacznie częściej wiąże się ze zmianą grubości lub biciem samej tarczy hamulcowej, a nie usterką jarzma.

Uszkodzone jarzmo zacisku: jakie daje objawy?

Uszkodzone jarzmo zacisku blokuje swobodny ruch klocków poprzez nagromadzoną rdzę w punktach podparcia lub stwarza niebezpieczeństwo przez zerwane gwinty śrub mocujących. Pęknięcia odlewu czy trwała zmiana geometrii jarzma skutkują utratą liniowego docisku i kwalifikują auto do natychmiastowego wyłączenia z jazdy.

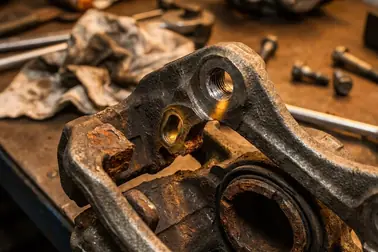

Korozja gniazd, wybite otwory i uszkodzone gwinty

Nawet jeśli sworznie poruszają się płynnie, narastająca korozja pod blaszkami ślizgowymi w jarzmie potrafi skutecznie zakleszczyć klocek. Klocek powinien wsuwać się w swoje miejsca bez klinowania, ale i bez zbędnego luzu. Jeśli gniazdo prowadnicy w jarzmie ulegnie zużyciu (owalizacji), założenie nowych sworzni nic nie da – luz pozostanie. Równie krytycznym uszkodzeniem jest zniszczony gwint. Jeżeli z powodu uszkodzeń nie możesz dokręcić bezpiecznie wyczyszczonego zacisku właściwym momentem obrotowym określonym w dokumentacji, całe mocowanie może zawieść przy ostrym hamowaniu.

Pęknięcie lub odkształcenie jarzma

Odlew jarzma jest elementem zaprojektowanym na potężne obciążenia, ale uderzenie w głęboką dziurę z wciśniętym hamulcem, kolizja drogowa lub niefachowa próba demontażu za pomocą młotka mogą doprowadzić do pęknięcia. Wszelkie odkształcenia trwale zmieniają geometrię pracy klocków względem tarczy. Jeśli podczas oględzin zauważysz ślady kontaktu zacisku lub samego jarzma z tarczą albo obręczą felgi, oznacza to poważny problem z osiowością całego zespołu, którego nie rozwiąże smarowanie.

Jak sprawdzić jarzmo i prowadnice zacisku?

Jarzmo i prowadnice sprawdzisz po zdemontowaniu kół obu stron osi, oceniając swobodę ruchu korpusu oraz wyciągając sworznie w celu weryfikacji wżerów i stanu gum. Kompletna kontrola obejmuje także weryfikację grubości klocków, ocenę stanu tarcz oraz przegląd gwintów podtrzymujących całą konstrukcję.

Kontrola bez demontażu zacisku

Zanim zdejmiesz koło, oceń pojazd po jeździe. Sprawdź ewentualne różnice temperatur między stronami osi, zapach palonych okładzin oraz opory swobodnego toczenia. Następnie zaparkuj samochód na stabilnym i twardym podłożu.

• Zabezpiecz pojazd klinami, poluzuj śruby i unieś badane koło.
• Zawsze podstaw kobyłki (podpory). Podnośnik hydrauliczny służy wyłącznie do unoszenia auta, nie może być jedynym zabezpieczeniem podczas pracy pod nadkolem.
• Zakręć ręką kołem. Wyraźny opór i tarcie świadczy o trzymaniu hamulca.
• Odkręć koło i oceń wzrokowo stan tarczy (czy nie jest przegrzana lub zardzewiała z jednej strony) oraz różnicę grubości widocznych klocków.

Kontrola po zdjęciu zacisku

Pełną diagnozę postawisz dopiero po odkręceniu prowadnic i zsunięciu korpusu z jarzma. Właściwa weryfikacja wymaga wnikliwego porównania obu stron osi według konkretnej listy:

• temperatury obu kół,
• grubości wszystkich czterech klocków,
• stanu tarcz hamulcowych,
• ruchu prowadnic i oporu sworzni,
• szczelności osłon gumowych,
• kondycji gwintów,
• punktów podparcia i poziomu korozji.

Pamiętaj, aby nie zostawiać zacisku wiszącego na przewodzie hamulcowym. Podwieś go bezpiecznie do sprężyny zawieszenia za pomocą drutu lub haczyka. Następnie metodycznie wyjmij prowadnice z jarzma, sprawdzając je pojedynczo, by ich nie zamienić.

Szukaj korozji, wytarć powłoki i wżerów na stali. Skontroluj od razu prostoliniowość sworzni, ponieważ skrzywione natychmiast kwalifikują element do wymiany. Zajrzyj do wnętrza otworów jarzma, sprawdzając uszkodzenia gumy.

Przed kolejnym montażem gniazda muszą być całkowicie pozbawione starego smaru i wilgoci. Sprawdź na koniec, czy nowe osłony ciasno leżą w obu rowkach, nie uległy skręceniu i czy nadmiar preparatu ich nie wypycha.

Jak odróżnić prowadnicę od zatartego tłoczka?

Gdy korpus hamulca stoi w miejscu, problemem mogą być zarówno sworznie, jak i sam tłoczek w korpusie lub spuchnięty wewnątrz przewód hamulcowy. Procedura wymaga odpowiedniej kolejności. Najpierw wyciągnij prowadnice i sprawdź, czy poruszają się swobodnie na całej długości. Następnie upewnij się, że klocki nie zakleszczyły się na sworzniach lub w rdzy jarzma. Dopiero po upewnieniu się o poprawnej pracy tych elementów, użyj odpowiednich narzędzi do tłoczków hamulcowych w celu cofnięcia tłoka. Jeśli tłok nadal nie ustępuje, poluzuj na chwilę odpowietrznik, by wykluczyć zatrzymywanie ciśnienia przez przewód elastyczny. Tłok trzymający pomimo braku ciśnienia to wyraźny sygnał do jego wymiany lub regeneracji całego zacisku.

Uważaj przy osi tylnej! Zintegrowany z zaciskiem hamulec ręczny sprawia, że tłoczek wymaga jednoczesnego wciskania i obracania (często prawoskrętnie, czasem lewoskrętnie). W nowoczesnych autach z elektrycznym hamulcem postojowym (EPB) zacisk trzeba wprowadzić w tryb serwisowy za pomocą komputera. Siłowe wciskanie uszkodzi wewnętrzny mechanizm.

Regeneracja jarzma zacisku hamulcowego: co można naprawić?

Regeneracja jarzma zacisku hamulcowego obejmuje usunięcie korozji z punktów ślizgowych klocków, naprawę gwintów mocujących, jednak miej na uwadze, że gwintownikiem można jedynie oczyścić i poprawić istniejący zarys. Poważnie uszkodzone i zerwane zwoje wymagają zastosowania dedykowanej technologii certyfikowanych wkładek (np. Helicoil), a w razie braku takiej możliwości konieczna będzie wymiana elementu oraz montaż nowych zestawów prowadnic. Wszelkie odkształcenia lub pęknięcia żeliwa dyskwalifikują jarzmo z dalszego użytkowania.

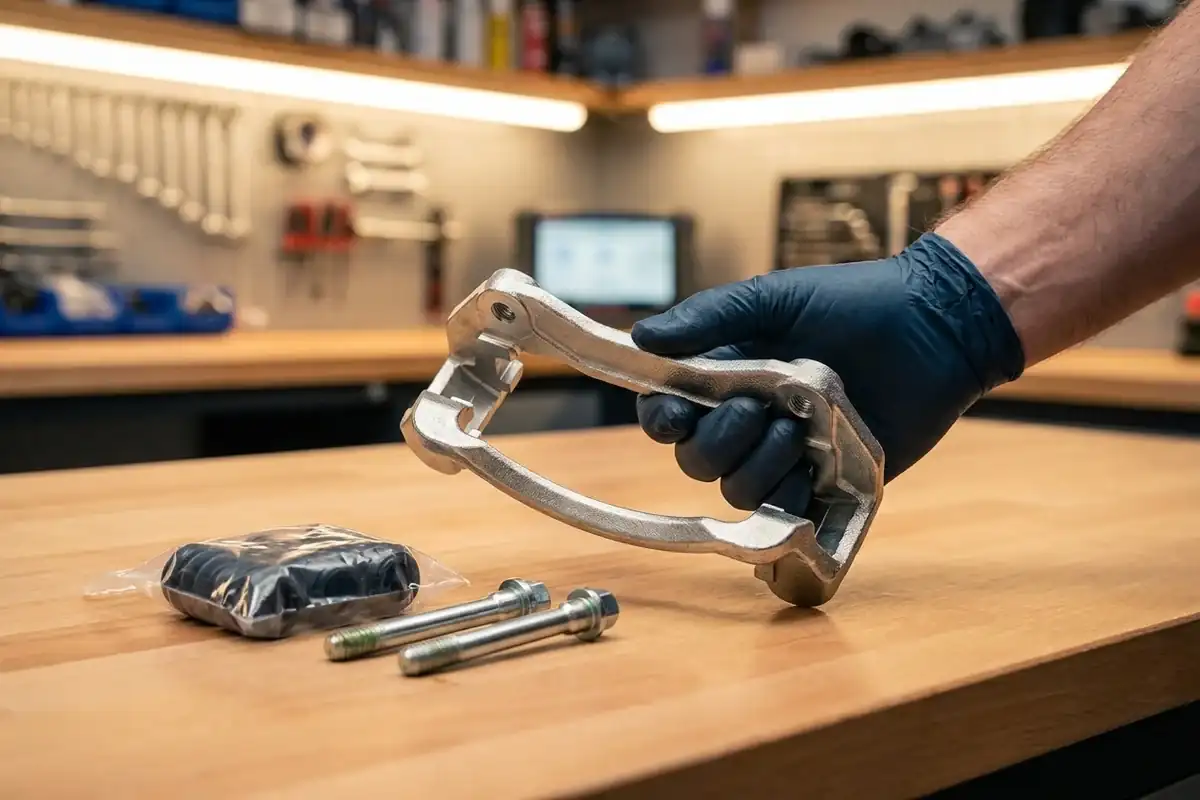

Kiedy wystarczy zestaw nowych prowadnic i osłon?

Inwestycja w zestaw naprawczy prowadnic ma sens, gdy samo jarzmo posiada sprawne gwinty, a jego geometria zapobiega luzom poprzecznym sworznia w gnieździe. Po założeniu nowych gum i wciśnięciu prowadnicy wszystko musi stworzyć szczelną całość.

Kluczowe znaczenie dla trwałości naprawy ma wybór odpowiedniego środka smarnego. Stosuj preparaty dedykowane do układów hamulcowych i nakładaj je oszczędnie. Do prowadnic stosuj wyłącznie smar przeznaczony do układów hamulcowych, obojętny dla gum EPDM (syntetyczny lub silikonowy). Smar miedziany służy do połączeń metal-metal i nie nadaje się ani do elementów gumowych, ani do tłoczków, bo niesprawdzona chemia bywa częstą przyczyną puchnięcia gum i ponownego zatarcia mechanizmu.

Kiedy jarzmo trzeba wymienić?

Jeżeli gniazdo prowadnicy z powodu pracy na sucho wyrobiło się w jajo, nawet nowy sworzeń będzie tam stukał. Podobnie sytuacja wygląda z gwintem – jeśli śruby rozciągliwej mocującej zacisk do zwrotnicy nie da się wkręcić, naprawa na siłę jest niebezpieczna. Wymiana jarzma to ostateczność przy znacznej utracie materiału pod wpływem głębokiej rdzy. Pamiętaj, aby nowa część odpowiadała dokładnej wersji zacisku i grubości posiadanej tarczy. Sam „podobny wygląd” części kupowanej w internecie to za mało.

Jakich błędów unikać przy montażu jarzma i prowadnic?

Podczas montażu jarzma i prowadnic unikać należy stosowania smaru w nadmiarze, ponownego wkręcania zużytych śrub rozciągliwych oraz dokręcania elementów na oko. Kluczem do trwałości jest precyzyjne trzymanie się momentów siły (Nm) zawartych w dokumentacji konkretnego modelu auta i ostrożność podczas manipulacji elementami gumowymi.

Niewłaściwy smar, zamiana sworzni i uszkodzenie osłon

Smar nakładany na prowadnice pełni funkcję ochronną, ale jego nadmiar zablokuje wejście sworznia w ślepe gniazdo na zasadzie tzw. korka hydraulicznego, wypychając osłonę na zewnątrz. Rozdarta gumka natychmiast wpuści wodę. Równie częstym błędem jest zamiana różniących się prowadnic (np. tej z tłumikiem drgań) miejscami. Taki błąd kończy się wibracjami zacisku lub klinowaniem klocków.

Kontrola po naprawie i jazda próbna

Samo skręcenie śrub to nie koniec serwisu. Wciskając tłoczki podczas naprawy, zmieniłeś objętość układu hydraulicznego w korpusie.

1. Przed uruchomieniem silnika kilkakrotnie i spokojnie naciśnij pedał hamulca, aż odzyska normalny, twardy opór. Zignorowanie tego kroku poskutkuje początkowym brakiem siły hamującej na starcie.
2. Uruchom silnik i sprawdź prawidłowe działanie hamulca postojowego, by upewnić się, że zwalnia koła bez oporów.
3. Zweryfikuj poziom płynu hamulcowego w zbiorniczku pod maską i upewnij się, że nie wykracza poza przedział MIN i MAX.
4. Zbadaj zacisk i przewody pod kątem ewentualnych wycieków.
5. Pierwsze hamowania próbne wykonaj na pustej drodze przy małej prędkości. Jeśli pedał jest miękki lub zapada się, natychmiast zatrzymaj pojazd, nie jedź dalej i zorganizuj diagnostykę bez jazdy na kołach.
6. Po próbie bezdotykowo porównaj temperatury obu kół naprawianej osi w celu wykluczenia ocierania o tarcze.
7. Jeśli zmieniałeś również tarcze lub okładziny, prowadź auto zachowawczo przez pierwsze setki kilometrów.

Podsumowując, decyzja o naprawie opiera się na prostym kryterium. Jeśli prowadnice i gniazda są brudne, ale trzymają wymiar – oczyść je i użyj zestawu naprawczego (nowe sworznie i osłony). Jeśli samo jarzmo jest pęknięte, głęboko wyżarte przez rdzę lub straciło fabryczne gwinty, nie warto ryzykować bezpieczeństwa – element należy zastąpić prawidłową, zgodną ze specyfikacją częścią. W przypadku braku odpowiednich kluczy, narzędzi do cofania tłoczków czy dokumentacji technicznej auta, naprawę bezpieczniej jest zlecić w zaufanym warsztacie.
