Zużyte tarcze hamulcowe – objawy i ocena stanu

Zużyte tarcze hamulcowe dają o sobie znać pulsowaniem pedału, drganiami kierownicy lub nadwozia podczas hamowania, hałasem i gorszą skutecznością hamulców. Ich stan ocenia się przez oględziny obu stron oraz pomiar grubości i bicia. Pęknięcie, głęboka korozja albo grubość poniżej wartości MIN TH oznaczają natychmiastową reakcję.

Pojedynczy objaw nie przesądza o winie tarczy. Podobne symptomy dają klocki, zablokowany zacisk, zabrudzona piasta, luzy w zawieszeniu czy niewyważone koła. Ta strona porządkuje objawy i kieruje do właściwego poradnika: do pomiaru grubości, do decyzji o wymianie albo do oceny pęknięć i korozji.

Jakie objawy dają zużyte tarcze hamulcowe?

Pulsowanie pedału i drgania pojawiające się podczas hamowania to główne objawy zużytych lub uszkodzonych tarcz. Wskazują na zmienną siłę tarcia w różnych punktach obrotu koła. Trzeba jednak odróżnić bicie tarczy od luzów zawieszenia, problemów z oponami i krzywej piasty, bo dają zbliżone odczucia. Pełną diagnostykę tego objawu prowadzi poradnik o biciu, szarpaniu i pulsowaniu przy hamowaniu.

Co czuć na pedale, kierownicy i nadwoziu?

Pulsowanie, które narasta wraz z siłą nacisku na hamulec, jest ważniejsze diagnostycznie niż drgania występujące stale przy jednej prędkości, bo te zwykle pochodzą od kół. Drgania na kierownicy naprowadzają zazwyczaj na przednią oś, a drżenie fotela, podłogi lub całego nadwozia na tylną. Miejsce, w którym czujesz wibracje, to jednak tylko podpowiedź, a nie diagnoza.

Jakie dźwięki i zmiany hamowania powinny niepokoić?

Metaliczny zgrzyt przy wciskaniu hamulca zwykle oznacza kontakt metalowego nośnika zużytego klocka z tarczą i szybko żłobi rowki, których nie da się już naprawić. Wydłużona droga hamowania, miękki pedał albo świecąca kontrolka układu hamulcowego wymagają oceny całego układu.

Ściąganie auta i jedno gorące koło

Ściąganie na jedną stronę przy mocnym hamowaniu bierze się z nierównej siły hamowania lewego i prawego koła. Bywa winą tarczy, ale równie często zapieczonego zacisku, ciśnienia w oponie albo geometrii zawieszenia. Jeśli po jeździe jedno koło jest wyraźnie cieplejsze od pozostałych, sprawdź, co robić dalej, w poradniku o gorącej feldze i grzejącym się kole.

Objaw rozpoznany: gdzie szukać dalej?

Ta strona kończy się na rozpoznaniu objawu. Konkretne wartości, procedury pomiarowe i kryteria decyzji opisują trzy osobne poradniki.

• Chcesz zmierzyć zużycie: procedurę pomiaru mikrometrem, punkty na obwodzie i odczyt oznaczenia MIN TH opisuje materiał o grubości i rancie tarczy hamulcowej.
• Chcesz wiedzieć, czy to już wymiana: kryteria i moment kontroli zebrano w poradniku o tym, kiedy wymieniać tarcze hamulcowe.
• Widzisz pęknięcie albo grubą warstwę rdzy: granicę między normalnym nalotem a realnym zagrożeniem wyznacza tekst o pękniętych i zardzewiałych tarczach.

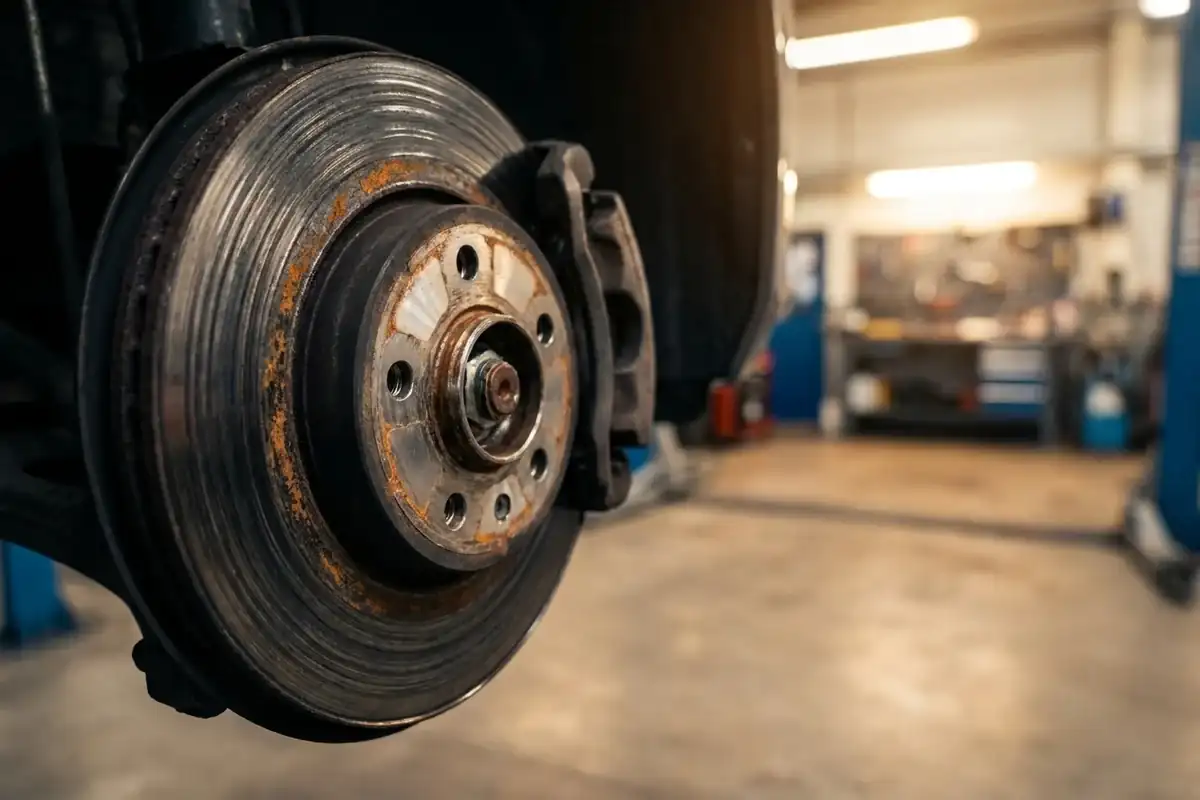

Jak wygląda zużyta tarcza hamulcowa?

Zużyta tarcza hamulcowa odznacza się wyraźnym rantem na krawędzi, głębokimi rowkami na powierzchni roboczej, miejscowymi fioletowymi plamami przegrzania lub łuszczącą się korozją. Same lśniące ślady pracy klocka połączone z lekkim rdzawym nalotem po deszczu to normalny stan, który nie jest automatycznie podstawą do wymiany elementu.

Rant, rowki i nierównomierna powierzchnia

Rant to schodek powstający na zewnętrznej krawędzi. Pojawia się, ponieważ obszar kontaktu z klockiem ściera się i staje się cieńszy niż zewnętrzny margines tarczy, do którego klocki nie sięgają. Sama jego obecność świadczy o wyeksploatowaniu, ale nie określa jednoznacznie pozostałej grubości użytkowej – do tego niezbędne jest narzędzie pomiarowe. Głębokie, widoczne gołym okiem rowki poważnie zmniejszają powierzchnię styku klocka z tarczą, zauważalnie wydłużając hamowanie. Drobne obwodowe zarysowania traktuje się natomiast jako naturalny efekt eksploatacji.

Przebarwienia, korozja i pęknięcia

Niebieskie, fioletowe lub ciemne przebarwienia mogą świadczyć o miejscowym, bardzo wysokim przegrzaniu metalu. Jeśli towarzyszą im drgania przy hamowaniu albo mikropęknięcia, tarcza straciła swoje właściwości. Powierzchniowy rdzawy nalot, pojawiający się zazwyczaj po postoju w wilgoci, znika po kilku łagodnych hamowaniach. Niebezpieczne są za to grube płaty łuszczącej się rdzy i głębokie wżery – one zawsze wymagają profesjonalnej oceny i często kwalifikują część do wymiany.

Jak obejrzeć tarcze przed wizytą w warsztacie?

Wstępnie ocenisz tarcze przez otwory w feldze, ale miarodajne oględziny wymagają zdjęcia koła i obejrzenia obu stron tarczy na całej osi. Nie dotykaj tarczy bezpośrednio po jeździe, bo temperatura elementów układu grozi poparzeniem.

• Przez ramiona felgi zobaczysz wyłącznie zewnętrzną powierzchnię roboczą; strona wewnętrzna bywa w znacznie gorszym stanie.
• Latarka pomoże wypatrzyć głębsze rowki i przebarwienia, ale nie wyklucza pęknięć po drugiej stronie.
• Po zdjęciu koła porównaj lewą i prawą stronę tej samej osi. Duża różnica wyglądu wskazuje zwykle na zapieczony zacisk.
• Auto podeprzyj stabilną podporą. Sam podnośnik to za mało.

Oględziny nie zastępują pomiaru. O tym, czy tarcza ma jeszcze zapas materiału, rozstrzyga grubość zmierzona mikrometrem poza rantem i porównana z oznaczeniem MIN TH tej konkretnej części. Całą procedurę krok po kroku opisuje poradnik o grubości i rancie tarczy.

Które uszkodzenia tarcz oznaczają, że nie wolno dalej jechać?

Widoczne gołym okiem pęknięcie na powierzchni roboczej, odłamany fragment kołnierza, głęboka postępująca korozja lub nagła całkowita utrata skuteczności hamowania wymagają bezpiecznego zatrzymania samochodu. Przy tak poważnych symptomach pojazd należy przetransportować do warsztatu na lawecie, by nie powodować zagrożenia w ruchu.

Pęknięcia i ubytki materiału

Nawet z pozoru nieduże pęknięcie wychodzące od krawędzi lub przechodzące na wskroś przestrzeni roboczej potrafi stosunkowo szybko powiększyć się do niebezpiecznych rozmiarów pod wpływem powtarzających się obciążeń fizycznych i wysokiej temperatury. Jeśli zlokalizujesz wykruszenie fragmentu metalu albo bezpośrednie spotkanie gołej blachy klocka z żeliwem tarczy, całkowicie wyklucza to wóz z samodzielnego wyjazdu na ulicę.

Głęboka korozja i przegrzanie

Cienki pomarańczowy nalot po nocy w wilgoci schodzi po kilku hamowaniach i nie jest powodem do wymiany. Inaczej wygląda sprawa, gdy korozja wnika w materiał: łuszczące się płaty i głębokie wżery odpychają klocek i wydłużają drogę hamowania. Swąd, dym i fioletowa powierzchnia tarczy oznaczają z kolei przegrzanie, często wywołane zablokowanym tłoczkiem. Rozgrzanej tarczy nie wolno polewać wodą, bo szok termiczny trwale ją odkształca. Kiedy takie uszkodzenia wykluczają dalszą jazdę, wyjaśnia materiał o pękniętych i zardzewiałych tarczach.

Czy tarcze są do wymiany? Macierz decyzji po kontroli

Tarcze trafiają do wymiany po pomiarze wykazującym grubość równą MIN TH lub niższą, przy ubytkach strukturalnych oraz przy utrzymującym się biciu. O zużyciu nie decyduje ani przebieg, ani sama obecność rantu na krawędzi. Kryteria i moment kontroli rozwija poradnik o tym, kiedy wymieniać tarcze hamulcowe.

Co idzie na wymianę razem z tarczami?

• Tarcze wymienia się parami na osi, nawet jeśli zużyta jest tylko jedna strona.
• Do nowych tarcz zakłada się zawsze nowy komplet klocków na tej samej osi. Stare okładziny mają odcisk starej tarczy i nie przylegają do świeżego żeliwa.
• Przed montażem trzeba usunąć przyczynę nierównego zużycia, czyli sprawdzić zacisk, prowadnice i czystość piasty.

Przebieg samej naprawy opisuje instrukcja wymiany tarcz hamulcowych, a dobór okładzin poradnik po klockach hamulcowych.

Budowę, rodzaje i pełną mapę tematów tarczowych znajdziesz w przewodniku tarcze hamulcowe.
