Alternator – budowa, objawy awarii i naprawa

Alternator w samochodzie zamienia energię mechaniczną silnika na energię elektryczną, zasila bieżące odbiorniki i ładuje akumulator. Po przekręceniu kluczyka instalacja czerpie prąd z magazynu. Gdy silnik spalinowy zaczyna pracować, to właśnie alternator samochodowy przejmuje rolę głównego źródła prądu.

Świecąca kontrolka ładowania akumulatora, przygasanie świateł lub błędne odczyty napięcia to wyraźne sygnały problemu. Usterka nie musi oznaczać awarii samego generatora, ponieważ alternator stanowi tylko część większego układu.

Podobne objawy mogą generować zużyty akumulator, zaśniedziałe przewody, niesprawny regulator napięcia czy ślizgający się pasek osprzętu. Poniższy przewodnik pomoże Ci ocenić sytuację, wykonać podstawowe pomiary oraz wybrać właściwą ścieżkę naprawy.

Alternator w samochodzie: co to jest i do czego służy?

Alternator to prądnica prądu przemiennego, która napędzana przez silnik wytwarza prąd, by na bieżąco zasilać układ elektryczny pojazdu. Wyposażony jest w mostek diodowy, który prostuje prąd, oraz regulator napięcia, który dostosowuje wydajność prądnicy do aktualnego zapotrzebowania i dba o bezpieczne parametry ładowania.

Co robi alternator podczas jazdy?

Pasek osprzętu przekazuje obroty wału korbowego na wirnik alternatora. Wygenerowany prąd trafia do instalacji i ładuje akumulator, by zrekompensować energię zużytą podczas rozruchu. W tradycyjnych instalacjach 12 V typowe napięcie ładowania wynosi od 13,5 do 14,8 V.

Wydajność ta nie jest jednak wartością stałą. Zależy ona od obrotów silnika, temperatury otoczenia, kondycji baterii oraz liczby włączonych odbiorników prądu. Jeśli w aucie zainstalowano system inteligentnego sterowania, sterownik może okresowo obniżać napięcie do poziomu około 12,5 V lub podnosić je do 15 V dla optymalizacji zużycia paliwa.

Za co odpowiada alternator, a za co akumulator?

Głównym zadaniem akumulatora jest magazynowanie energii niezbędnej do rozruchu silnika, dostarczenie wysokiego prądu dla rozrusznika oraz podtrzymanie pamięci sterowników na postoju. Kiedy silnik pracuje, głównym źródłem zasilania w aucie staje się alternator. Trudny rozruch po nocnym postoju może wynikać ze zużytego akumulatora, prądu upływu (urządzenie pobierające prąd w uśpieniu) lub niewystarczającego doładowywania podczas wcześniejszych jazd. Rozstrzygnięcie, co jest uszkodzone, zawsze wymaga pomiarów obu podzespołów.

Czy każdy samochód ma klasyczny alternator?

Nie każde auto wykorzystuje konwencjonalną prądnicę paskową. Zdecydowana większość aut spalinowych jest w nią wyposażona. Możesz w tym temacie przeczytać więcej, sprawdzając rodzaje alternatorów samochodowych. Część nowoczesnych miękkich hybryd (mHEV) posiada zintegrowany rozruszniko-alternator (ISG). Z kolei pełne auta elektryczne (BEV) oraz niektóre hybrydy ładują pokładową baterię 12 V poprzez zaawansowaną przetwornicę DC/DC, zasilaną z głównego akumulatora trakcyjnego, pozbywając się w ten sposób klasycznego napędu paskowego.

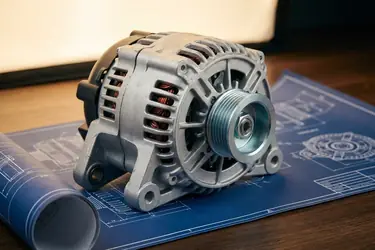

Budowa i działanie alternatora w skrócie

Główne podzespoły alternatora to wirnik, stojan, mostek diodowy oraz regulator napięcia ze szczotkami. Elementy te są zamknięte w aluminiowej obudowie opartej na łożyskach i napędzane paskiem poprzez koło pasowe podłączone do układu korbowego silnika.

Od obrotu wirnika do zasilania instalacji

Proces wytwarzania prądu zaczyna się od mechanicznego obrotu. Kiedy wirnik obraca się wewnątrz uzwojenia stojana, indukuje prąd przemienny. Taka forma energii nie nadaje się do zasilania auta, dlatego trafia na mostek diodowy celem wyprostowania.

Otrzymany prąd jednokierunkowy płynie grubym przewodem do instalacji i akumulatora. Nad utrzymaniem właściwego napięcia czuwa regulator, który dynamicznie dostosowuje prąd wzbudzenia. Jeżeli chcesz dowiedzieć się, gdzie znajduje się alternator w samochodzie, zazwyczaj jest on zamontowany z przodu lub z boku bloku silnika w zasięgu paska osprzętu.

Najważniejsze elementy i ich zadania

Szczotki alternatora dotykają pierścieni ślizgowych wirnika, dostarczając prąd niezbędny do wzbudzenia pola magnetycznego. Dwa precyzyjne łożyska zapewniają płynny obrót zespołu bez wibracji. Z kolei uzwojenie stojana i diody odpowiadają za generowanie i prostowanie energii. Jeśli chcesz głębiej zrozumieć ten proces, sprawdź, jak działa alternator samochodowy.

Warto pamiętać, że uszkodzenia poszczególnych elementów dają odmienne wyniki testów i wymagają innego zakresu napraw. Zużyte szczotki powodują zanik ładowania, awarie diod objawiają się tętnieniami, uszkodzone uzwojenie daje wyraźne braki w wydajności pod obciążeniem, a zatarte łożyska generują hałas mechaniczny. Główny przewód prądowy jest połączony bezpośrednio z akumulatorem, więc jego przypadkowe zwarcie do masy wymusza przepływ prądu zwarciowego, co grozi stopieniem wiązek i pożarem auta.

Objawy i diagnostyka alternatora: którą ścieżkę wybrać?

Typowe objawy awarii to stale świecąca kontrolka ładowania, przygasanie świateł pod obciążeniem, rozładowany akumulator po trasie lub głośne wycie zależne od obrotów silnika. Te symptomy są jednak tylko przesłankami, które wymagają weryfikacji przy użyciu multimetru i analizy instalacji, a nie gotowym wyrokiem dla generatora.

Który sygnał prowadzi do którego testu?

Pojawienie się czerwonej ikony akumulatora na desce to sygnał, by w pierwszej kolejności sprawdzić napięcie na klemach. Jednak nie zapominaj o przyczynach mechanicznych. Pisk po rozruchu, widoczne drgania lub metaliczne chrobotanie wymuszają przegląd paska osprzętu i rolek, a nie samego podzespołu elektrycznego. Jeśli w nocy zauważasz wyraźne pulsowanie świateł mijania, głównym podejrzanym staje się mostek diodowy, uzwojenie lub problemy z połączeniami. Regulator napięcia wywołuje raczej wahania poziomu ładowania, a nie same tętnienia. Nawet poprawne pomiary przy uruchomionym silniku nie wykluczają usterki, jeśli objawy uszkodzonego alternatora pojawiają się wyłącznie po mocnym rozgrzaniu silnika w korku.

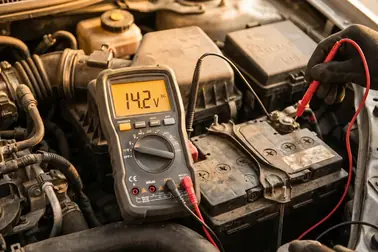

Jak bezpiecznie wykonać pomiar multimetrem?

Pomiary domowym miernikiem to najprostszy sposób na wstępną diagnozę. Wykonuj je wyłącznie na stabilnie podpiętych klemach akumulatora. Odpinanie bieguna na pracującym silniku wywołuje gwałtowny skok napięcia, co prowadzi do nieodwracalnego uszkodzenia sterowników w nowoczesnym pojeździe.

• Ustaw multimetr na pomiar napięcia stałego (DC) w zakresie do 20 V.
• Przyłącz czerwoną sondę do bieguna dodatniego (+), a czarną do ujemnego (-) akumulatora na wyłączonym silniku. Napięcie spoczynkowe zależy od typu, temperatury i naładowania akumulatora; około 12,4 V oznacza częściowe rozładowanie, a pełne naładowanie potwierdza się według danych producenta baterii, po ustabilizowaniu napięcia.
• Uruchom auto na biegu jałowym. W klasycznym układzie napięcie powinno wskoczyć na poziom 13,5–14,8 V.
• Włącz mocne obciążenie: światła mijania, dmuchawę na maksimum i podgrzewanie tylnej szyby. Zmierz napięcie ponownie. Wynik pod obciążeniem porównaj z wymaganiami producenta przy określonych obrotach i temperaturze; około 13 V nie jest uniwersalnym progiem sprawności.

Wynik lub objaw, możliwa przyczyna i następny test

Jeżeli odczyty różnią się od referencyjnych, ważna jest odpowiednia interpretacja. W układach z tzw. inteligentnym ładowaniem (sterowanie LIN/BSS) wynik 12,5 V albo 15 V na wolnych obrotach może być zupełnie poprawny i wynikać ze strategii zarządzania energią (np. wyłączanie alternatora podczas przyspieszania i pełne wzbudzenie przy hamowaniu silnikiem). Jeżeli chcesz rozstrzygnąć, czy usterka dotyczy alternatora, czy akumulatora, zerknij na poniższą tabelę ułatwiającą podjęcie decyzji.

Kiedy potrzebna jest diagnostyka warsztatowa?

Miernik za kilkadziesiąt złotych wystarczy do stwierdzenia ewidentnej awarii, ale nie zawsze pomoże znaleźć jej źródło. Pomiary tętnień (uszkodzone diody) wymagają użycia oscyloskopu. Systemy magistrali LIN lub BSS diagnozuje się testerem diagnostycznym, śledząc parametry zadane i rzeczywiste. Badanie na profesjonalnym stole probierczym pozwala w pełni obciążyć zdemontowany alternator i zasymulować obroty, co precyzyjnie weryfikuje sprawność samej prądnicy. Taki test ocenia wyłącznie wyciągnięte urządzenie, dlatego nie diagnozuje uszkodzonych przewodów, braków masy ani problemów z komunikacją sterownika ukrytych pod maską auta.

Regulator napięcia: kiedy problem nie dotyczy całego alternatora?

Regulator to moduł odpowiedzialny za sterowanie wielkością prądu wzbudzenia w wirniku, dzięki czemu niezależnie od obrotów silnika napięcie mieści się w bezpiecznym zakresie. Kiedy ten niewielki element zawodzi, nie zawsze trzeba wymieniać lub regenerować cały alternator. W wielu pojazdach, kosztujący między 50 a 250 zł regulator ze zintegrowanymi szczotkami, można odkręcić bez całkowitego demontażu generatora.

Niedoładowanie czy przeładowanie?

Uszkodzony regulator daje dwa skrajne scenariusze. Długotrwałe niedoładowanie skutkuje systematycznym słabnięciem akumulatora, w konsekwencji brakiem możliwości odpalenia silnika. Drugim zjawiskiem jest przeładowanie. Napięcie rosnące do 16-17 V prowadzi do wygotowania elektrolitu w akumulatorze, przepala żarówki i stwarza ryzyko uszkodzenia sterowników elektronicznych. Z tego względu przy pierwszych objawach niestabilności napięcia warto zgłębić temat układu opisanego w artykule o działaniu regulatora napięcia alternatora.

Jak identyfikuje się właściwy regulator?

Odpowiedni moduł dobiera się na podstawie numeru fabrycznego prądnicy. Sama marka pojazdu to zbyt mało, ponieważ niezbędna jest ścisła zgodność rodzaju złącza, zastosowanego protokołu komunikacji (LIN/BSS) oraz charakterystyki napięciowej urządzenia.

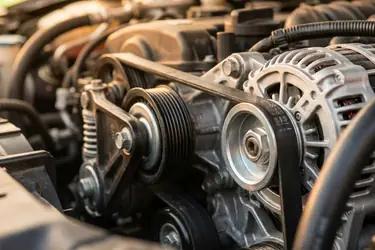

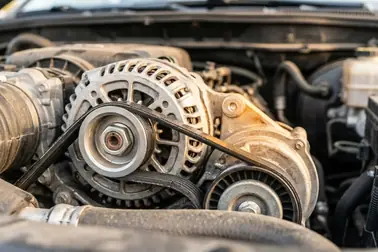

Pasek, napinacz i sprzęgło alternatora: co sprawdzić?

Napęd alternatora wykorzystuje pasek osprzętu, obciążony sprężynowym napinaczem i podparty rolkami prowadzącymi. Piszczenie pod maską lub zapach palonej gumy nie świadczą o problemach elektrycznych w uzwojeniach, lecz sugerują ślizgający się pasek lub zablokowanie mechanizmu sprzęgła jednokierunkowego. To osobne elementy serwisowe.

Objaw mechaniczny czy elektryczny?

Jeśli po włączeniu ogrzewania szyb napęd zaczyna wyć lub piszczeć, oznacza to poślizg. Wzrost poboru energii w instalacji zwiększa opór magnetyczny wirnika, przez co luźny pasek traci przyczepność. Weryfikacja wymaga oceny naciągu oraz sprawdzenia, czy krawędzie paska nie są postrzępione. Sam element gumowy to niewielki wydatek, jednak winowajcą bywa też zużyty napinacz lub sprzęgło. Obie sfery, mechaniczną i elektryczną, diagnozuje się niezależnie.

Co zrobić po zerwaniu paska?

Utrata napędu wymaga natychmiastowego zjechania na pobocze i wyłączenia zapłonu w bezpiecznym miejscu. W wielu autach zerwany element uniemożliwia pracę pompy cieczy chłodzącej, dlatego kontynuowanie jazdy prowadzi do błyskawicznego przegrzania silnika.

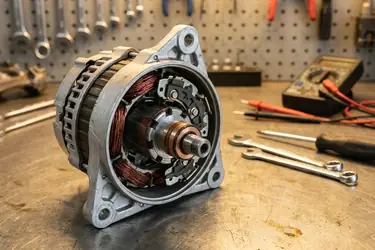

Naprawa alternatora: regeneracja, część regenerowana czy nowa?

Ceny i opłacalność naprawy zależą od skali uszkodzeń. Decyzja zwykle sprowadza się do wyboru między punktową naprawą zepsutej części, oddaniem alternatora do pełnej regeneracji, wymianą na fabrycznie odnowiony albo zakupem zupełnie nowego zamiennika. Koszty mogą wynosić od kilkudziesięciu złotych za szczotki do kilku tysięcy za oryginalny komponent prosto z ASO.

Co może obejmować regeneracja?

Prawidłowo wykonana regeneracja obejmuje demontaż prądnicy, piaskowanie korpusu oraz wlutowanie nowych szczotek. Mechanik często wymienia też cały regulator napięcia. Następnie wciska nowe łożyska, przetacza uszkodzone pierścienie ślizgowe wirnika, a także sprawdza sprawność mostka z diodami.

Całość zamyka ostateczny test urządzenia obciążonego na stole probierczym. Taka naprawa ma sens wyłącznie wtedy, gdy rdzeń stojana i wirnik nie noszą śladów spalonych zwojów.

Ile kosztują poszczególne warianty?

Koszty usunięcia usterki zależą od skali uszkodzeń i wybranej ścieżki serwisowej. Orientacyjne zestawienie pomoże w ocenie opłacalności wybranego rozwiązania.

Jak wybrać właściwą metodę naprawy?

Zakup używanej części wiąże się z ryzykiem przedwczesnej awarii starych łożysk. Decyzja o metodzie naprawy powinna opierać się na chłodnej kalkulacji. Podstawowe kryteria wyboru to wynik diagnostyki, łączny koszt części i robocizny, dostępność podzespołów, zgodność numeru prądnicy oraz długość gwarancji.

Sprzęt regenerowany w systemie wymiany skraca czas postoju auta w serwisie. Pełen zakup markowego, nowego podzespołu uzasadniają zazwyczaj poważne uszkodzenia mechaniczne, jak pęknięta obudowa lub stopione w wyniku zwarcia przewody miedziane stojana. Aby głębiej przeanalizować za i przeciw, przeczytaj artykuł o tym, jak naprawić alternator.

Jak bezpiecznie przygotować samochód do prac?

Podczas diagnozy na pracującym silniku zachowaj ostrożność. Dłonie, luźne elementy ubrania, narzędzia oraz przewody miernika muszą znajdować się z dala od wirującego paska i gorących elementów wydechu. Pomiary układu przeprowadza się bez rozpinania obwodów, natomiast przed demontażem części należy zawsze wyłączyć zapłon i odłączyć zacisk ujemny akumulatora.

Zapalenie kontrolki albo przygasanie świateł nie zawsze wiąże się z wysokimi kosztami wymiany. Zaczynaj diagnozę od prostych kroków. Pomierz napięcie układu multimetrem w fazie spoczynku, na wolnych obrotach oraz po obciążeniu instalacji akcesoriami.

Zweryfikuj zużycie napinacza i stan paska. Skrupulatne zebranie faktów ułatwi ocenę, czy problem rozwiążą nowe szczotki, zregenerowany alternator czy naprawa przerwanego przewodu masowego. Usterki zaawansowanego sterowania zawsze warto diagnozować u doświadczonego elektronika z odpowiednim testerem.
