Układ hamulcowy w samochodzie – elementy, obsługa i najczęstsze usterki

Układ hamulcowy w samochodzie wykorzystuje siłę nacisku na pedał, wspomaganie oraz ciśnienie płynu, aby docisnąć klocki do tarcz lub szczęki do bębnów i wytracić prędkość auta. Współczesny system hamulcowy w aucie to rozbudowany układ mechaniczny, hydrauliczny i elektroniczny współpracujący w celu bezpiecznego zatrzymania pojazdu. Ponieważ od jego sprawności zależy bezpieczeństwo Twoje i innych użytkowników drogi, miękki pedał, ściąganie czy spadek skuteczności hamowania wymagają szybkiej, konkretnej diagnostyki.

Z jakich elementów składa się układ hamulcowy w samochodzie?

Układ roboczy tworzy łańcuch: pedał hamulca, serwo, pompa główna, zbiorniczek na płyn, przewody sztywne i elastyczne oraz zaciski albo cylinderki, a następnie klocki i tarcze lub szczęki i bębny. Współczesny samochód osobowy ma z reguły co najmniej dwa niezależne obwody hydrauliczne, podzielone diagonalnie (po przekątnej). Dzięki temu w razie nieszczelności i awarii jednego obwodu, drugi nadal przekazuje siłę hamowania z pedału na dwa koła.

Elementy sterujące i hydrauliczne

Nacisk Twojej stopy przejmuje pedał, a serwo natychmiast go potęguje. Ta siła mechaniczna trafia następnie na pompę hamulcową, która zamienia ją na ciśnienie płynu zamkniętego w przewodach. Pompa tłoczy płyn w stronę poszczególnych kół.

Serwo znacznie ogranicza siłę potrzebną do wciśnięcia pedału hamulca w samochodzie. Jeśli jednak silnik zgaśnie i stracisz wspomaganie, samochód wciąż zahamuje, ale będzie to wymagało od Ciebie użycia bardzo dużej siły nacisku stopy.

Elementy wykonawcze przy kołach

Mechanizmy znajdujące się bezpośrednio przy kołach to finał drogi hamowania. W hamulcach tarczowych zaciśnięcie następuje przez tłoczek, który dociska klocki hamulcowe do obu stron obracającej się tarczy. Z kolei w hamulcach bębnowych cylinderek rozpiera półokrągłe szczęki, opierając je o wewnętrzną ścianę bębna.

Z fizycznego punktu widzenia hamulce w samochodzie wykonują jedną główną pracę: zamieniają energię kinetyczną pojazdu w ciepło. To ciepło musi zostać szybko rozproszone przez metalowe elementy (tarczę lub bęben) w powietrze.

Hamulec roboczy, dwa obwody i hamulec postojowy

Klasyczny hamulec roboczy działa podczas jazdy po wciśnięciu pedału. Zabezpieczeniem nie jest osobny hamulec awaryjny, tylko układ dwuobwodowy: awaria jednego obwodu zostawia częściową skuteczność drugiego, przy wyraźnie dłuższym skoku pedału i mniejszej sile hamowania. Ostatni podzespół to hamulec postojowy (ręczny). Jego zadaniem jest utrzymanie pojazdu na postoju i blokuje on z reguły wyłącznie koła tylnej osi.

Jak działa hamulec nożny i cały system hamowania?

Sekwencja działania hamulca rozpoczyna się od ruchu stopy. Następnie serwo zwiększa siłę mechaniczną przekazywaną z pedału na pompę hamulcową, a pompa wytwarza ciśnienie płynu w przewodach, które porusza tłoczki przy kołach. Warto mieć świadomość, że przy prędkości 50 km/h, średni czas reakcji kierowcy wynoszący 1 sekundę oznacza, że auto pokonuje aż 14 metrów, zanim w ogóle zaczniesz hamować.

Od pedału do ciśnienia w przewodach

1. Siła nacisku. Wciskasz pedał hamulca nożnego w samochodzie.
2. Zwiększenie nacisku. Serwo potęguje tę siłę kilkukrotnie za pomocą podciśnienia.
3. Tłoczenie cieczy. Zgodnie z prawem Pascala, płyn wypierany przez pompę podnosi ciśnienie równomiernie we wszystkich przewodach biegnących do kół.

Płyn hamulcowy jest w praktyce nieściśliwy. Problem pojawia się, gdy dostanie się do niego ściśliwe powietrze. Powietrze sprawia, że pedał zyskuje niebezpieczną, gumowatą sprężystość i staje się miękki.

Od tłoczka do wytracenia prędkości

1. Ruch tłoczków. Ciśnienie dociera do zacisku przy kole. Wysuwający się tłoczek dociska pierwszy klocek do stalowej tarczy.
2. Reakcja zacisku. Ponieważ zacisk najczęściej jest pływający, po zablokowaniu z jednej strony odciąga się na prowadnicach, by docisnąć drugi klocek po przeciwnej stronie.
3. Redukcja prędkości. Okładziny trą o powierzchnię tarczy, znacznie obniżając obroty koła i podnosząc własną temperaturę.

Energia kinetyczna samochodu nie wzrasta liniowo, ale z kwadratem prędkości. Oznacza to, że hamując z dwukrotnie wyższej prędkości (np. ze 100 km/h zamiast 50 km/h), układ hamulcowy musi rozproszyć czterokrotnie więcej energii, co wymaga odpowiednio dłuższej drogi zatrzymania.

Jak elektronika wspomaga hamowanie?

ABS pomaga ograniczać blokowanie kół podczas hamowania. Budowę, działanie i diagnostykę tego układu opisuje poradnik system ABS.

Elektronika to jednak tylko asystent i nie jest w stanie zmienić praw fizyki. Jeśli masz zużyte opony na śliskiej drodze, przyczepność nadal wyznacza maksymalną siłę, jaką Twój system hamowania przeniesie na asfalt przed wpadnięciem w poślizg.

Hamulce tarczowe, bębnowe i ceramiczne: czym się różnią?

Hamulce tarczowe lepiej i szybciej oddają ciepło do otoczenia, z kolei zamknięte hamulce bębnowe są lepiej chronione przed korozją od zewnątrz i sprytnie integrują blokadę postojową. Określenia te pojawiają się w kontekście dwóch odmiennych mechanizmów wykorzystywanych przy kołach samochodu osobowego.

Jak działa hamulec tarczowy?

W hamulcu tarczowym znajdziemy wirującą razem z piastą koła tarczę, zamontowany nad nią nieruchomo na zwrotnicy zacisk, ruchome tłoczki oraz klocki. W popularnym zacisku pływającym znajduje się także jarzmo i układ prowadnic, który pozwala elementom suwać się swobodnie w miarę wycierania okładzin. Nierównomierne zużycie klocków po dwóch stronach tej samej tarczy często bywa skutkiem zabrudzonych prowadnic lub skorodowanego, ograniczającego ruch tłoczka.

Jak działa hamulec bębnowy?

Hamulce bębnowe bazują na mechanicznym rozpychaniu od środka. Środek koła zajmuje metalowy, zamknięty bęben. Kiedy wciskasz pedał, cylinderek hydrauliczny rozpiera dwie półokrągłe szczęki na boki, dociskając je od wnętrza bębna, co hamuje jego ruch. Gdy zdejmiesz nogę z hamulca, sprężyny ciągną szczęki do pierwotnej pozycji.

Wewnątrz znajduje się również mechanizm samoregulacji luzu szczęk, który automatycznie kompensuje ścieranie się okładzin. Zamknięta obudowa pozwala bębnowi dobrze maskować brud, lecz blokuje oględziny i gorzej znosi powtarzalne wytracanie dużych prędkości.

Kiedy stosuje się hamulce ceramiczne?

Hamulce węglowo-ceramiczne wykorzystują kompozytowe tarcze i nie są tym samym co klocki określane jako ceramiczne do zwykłych układów. Klocki opisywane jako ceramiczne to zwykłe klocki do aut osobowych i piszemy o nich osobno.

Ich zaletą jest bardzo wysoka odporność termiczna, co zapobiega zjawisku fadingu, czyli spadkowi siły hamowania przy przegrzaniu układu. Warto jednak pamiętać, że odporność cieplna takich tarcz nie gwarantuje krótszej drogi hamowania w zwykłym ruchu drogowym, gdzie głównym ograniczeniem pozostaje przyczepność opon. Ponadto przed osiągnięciem odpowiedniej temperatury roboczej, tarcze węglowo-ceramiczne mogą hamować wyczuwalnie słabiej niż ich standardowe odpowiedniki.

Jak kontrolować i obsługiwać układ hamulcowy?

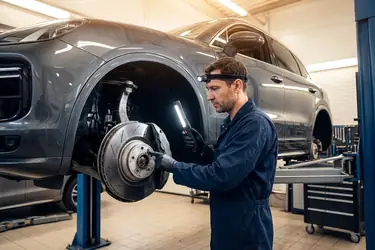

Podstawowa kontrola układu hamulcowego zawsze powinna obejmować obie strony danej osi i skupiać się nie tylko na klockach, ale również tarczy oraz szczelności w strefie zacisku. Ponieważ płyn pracuje pod ogromnym ciśnieniem i absorbuje wodę, wymaga ścisłego reżimu wymian. Jeśli planujesz diagnozę, wykonaj ją przekrojowo.

Co sprawdzać przy kołach?

• Elementy cierne. Kontroluj obie strony osi, a kryteria zużycia klocków i tarcz opisujemy osobno.
• Pracę tłoczka i prowadnic. Zweryfikuj, czy okładzina nie ściera się skośnie, co bywa objawem przyciętego mechanizmu z jednej strony.
• Osłony gumowe. Popękane, sparciałe gumki ułatwiają wnikanie wilgoci i powstawanie korozji, co z czasem blokuje płynne działanie jarzma.

Co sprawdzać w obwodzie hydraulicznym?

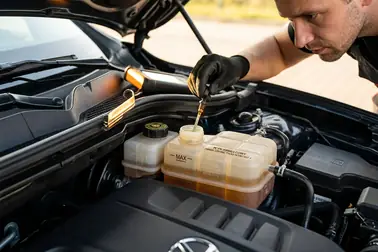

Kontroluj poziom płynu i widoczne przewody. Gwałtowny ubytek, mokre ślady, pęknięcie lub wybrzuszenie przewodu oznaczają zakaz dalszej jazdy i transport auta do warsztatu. Dobór płynu hamulcowego i ocenę stanu przewodów hamulcowych opisujemy osobno.

Dlaczego po naprawie odpowietrza się hamulce?

Każde rozszczelnienie obwodu, na przykład przy wymianie elastycznego wężyka albo regeneracji zacisku, wpuszcza do rurek pęcherzyki powietrza. Ponieważ powietrze jest ściśliwe, układ będzie gniótł gazowy pęcherz zamiast sztywno dociskać klocek. Nagromadzone powietrze trzeba przepchać z przewodów do specjalnego odpowietrznika. W samochodach wyposażonych w ABS procedura ta może wymagać użycia testera diagnostycznego w celu uruchomienia pompy i zaworów modulatora, zgodnie z dokumentacją serwisową danego modelu. Typowe usterki samego układu przeciwblokującego opisuje poradnik awaria ABS.

Jakie objawy wskazują na awarię hamulców?

Miękki pedał hamulca często sugeruje zapowietrzenie układu lub zewnętrzny wyciek płynu, natomiast twardy pedał może stanowić podstawę do zbadania rurek podciśnienia w serwie. Wszelkie wibracje czy nieoczekiwane zmiany kierunku jazdy to sygnał do wnikliwej diagnostyki, ponieważ mogą świadczyć o nierównomiernej skuteczności hamowania obu stron, ale również o problemach z zawieszeniem lub geometrią.

Co oznacza zmiana pracy pedału?

Jeśli czujesz uciekający, miękki i wpadający pedał hamulca, przyczyny mogą obejmować nieszczelność samej pompy, zapowietrzenie układu lub wyciek płynu. Z kolei nagłe utwardzenie stawianego oporu często wskazuje na awarię wspomagania. Hamulce nadal działają, ale wymagają wyraźnie większej siły nacisku. Warto wykonać wtedy prosty test wspomagania: na zgaszonym silniku wciśnij pedał kilkukrotnie, aż stwardnieje.

Następnie, trzymając go wciśniętego, uruchom silnik. Jeśli pedał płynnie opadnie pod stopą, wspomaganie pracuje prawidłowo, a przyczyny objawu należy szukać gdzie indziej.

Co oznaczają hałas, drgania i ściąganie?

Uderzające o stopę bicie i szarpanie przy hamowaniu podczas spokojnego, codziennego zwalniania świadczy zazwyczaj o skrzywionych, nierównych tarczach, a czasami wadliwym montażu i biciu rdzewiejącej piasty. Pulsowanie przy maksymalnym wbiciu pedału w podłogę to zjawisko całkowicie poprawne, generowane przez pompę ABS-u. Jeśli natomiast po naciśnięciu hamulca czujesz niekontrolowane ściąganie samochodu przy hamowaniu, wskazuje to na wyraźną asymetrię oporów na osi. Przyczyną bezpośrednią może być zatarty tłoczek, ale podobne objawy powoduje nieprawidłowe ciśnienie w ogumieniu, zużyte opony, rozregulowana geometria pojazdu czy wadliwe elementy zawieszenia. Podobnie odczuwalne na kierownicy bicie często wynika bezpośrednio ze zużycia i luzów w samym zawieszeniu koła.

Co oznaczają zapach i wysoka temperatura koła?

Tarcie okładzin przy wyższych prędkościach generuje znaczne ilości ciepła. Jeśli w pobliżu kół czujesz gryzący zapach spalenizny, a do obręczy nie da się dotknąć bez ryzyka poparzenia, okładzina prawdopodobnie ociera o tarczę bez ustanku. Gorąca felga i zapach rozgrzanych klocków to najczęściej efekt zablokowanego mechanizmu. Kontynuowanie jazdy w takim stanie doprowadzi do zagotowania płynu hydraulicznego i spadku skuteczności zwalniania.

Przegrzanie niesie za sobą również duże ryzyko trwałego uszkodzenia samej tarczy, łożyska koła oraz pracującej obok opony.

Co zrobić, gdy hamulce przestają działać prawidłowo?

Przy nagłej utracie skuteczności hamulców włącz światła awaryjne, zdejmij nogę z gazu i szukaj miejsca na bezpieczne zatrzymanie. Po zatrzymaniu nie wracaj do ruchu, tylko wezwij pomoc drogową. Technikę hamowania awaryjnego opisujemy osobno.

Kiedy nie wolno jechać dalej?

• Gdy czerwona kontrolka układu świeci się nadal po zwolnieniu hamulca postojowego.
• Gdy zauważysz widoczny wyciek płynu hydraulicznego z okolic nadkoli i podwozia.
• Kiedy pedał hamulca swobodnie i stale wpada w podłogę.
• Z kół wydobywa się głośne, metaliczne tarcie.
• Kiedy przy kole unosi się dym lub odczuwasz intensywny zapach spalenizny.

Jak hamulec postojowy i systemy elektroniczne współpracują z hamulcami?

Mechaniczny hamulec ręczny zazwyczaj bazuje na siłowym napięciu linek biegnących od dźwigni umieszczonej w tunelu środkowym. Rozwiązanie to aktywuje docisk w tylnych zaciskach kół lub wykorzystuje osobne, małe szczęki schowane od wewnątrz w tarczy hamulcowej. Z kolei system elektroniczny często opiera się na pracy małych silniczków umiejscowionych tuż przy tłoczkach bądź centralnego siłownika, pociągającego pod podłogą za tradycyjne cięgna.

Hamulec ręczny, elektryczny i Auto Hold

Klasyczna dźwignia między fotelami napręża stalowe linki. Wraz z postępem technologicznym wprowadzono elektroniczne sterowanie za pomocą przycisku (EPB). Naciśnięcie guzika wysyła sygnał do sterownika, który uruchamia zaciski z odpowiednią siłą postojową, wykluczając błąd ludzki.

Z systemem tym często, ale nie zawsze, współpracuje moduł Auto Hold. Funkcja ta utrzymuje ciśnienie w obwodach hydraulicznych, zapobiegając staczaniu się auta na przykład podczas stania na sygnalizacji świetlnej. Warto pamiętać, że Auto Hold służy jedynie do krótkiego podtrzymania pojazdu po zatrzymaniu i nie powinien pełnić funkcji docelowego hamulca postojowego na parkingu.

Korektor siły hamowania i rozdział między osiami

Prawa fizyki decydują o tym, że ciężki przód auta podczas zrywu „nurkuje”, obciążając opony, natomiast lekki i podbity do góry bagażnik traci trzymanie w oponie. Starsze modele wykorzystują sprężynowy korektor siły hamowania na belce z tyłu, aby korygować ciśnienie płynu i przeciwdziałać przedwczesnemu blokowaniu kół nieobciążonej tylnej osi. Dzisiaj takie rozdysponowanie ciśnień bierze na siebie elektroniczny moduł i czujniki koła z grupy EBD (Electronic Brakeforce Distribution).

ABS i EBS

ABS jest układem przeciwblokującym stosowanym w samochodach, a EBS oznacza elektroniczne sterowanie hamulcami spotykane głównie w pojazdach ciężarowych i naczepach. Działanie i kontrolki ABS opisują poradniki system ABS oraz kontrolki ABS i ESP.

Kiedy układ hamulcowy wymaga kontroli lub naprawy?

Nie ustandaryzowano uniwersalnego interwału wymiany elementów ciernych określonego w konkretnych tysiącach kilometrów. Elementy te wycierają się znacznie szybciej podczas ciągłego operowania stopą w ruchu miejskim lub na wzniesieniach, aniżeli w trakcie płynnych dojazdów wzdłuż autostrady. Układ wymaga rutynowych inspekcji zgodnych z harmonogramem podanym przez producenta, a dodatkowe kontrole okazują się niezbędne po każdej mechanicznej wymianie wahaczy lub pracach w obrębie przedniej czy tylnej piasty koła.

Jak przygotować informacje dla warsztatu?

Trafna diagnostyka układów podwozia wielokrotnie zależy od spostrzeżeń samego kierującego pojazdem. Udając się z awarią do stanowiska obsługi, skompletuj w myślach kilka kluczowych wskazówek:

• Okoliczności: czy defekt pojawia się przy delikatnym czy silnym zwalnianiu?
• Temperatura: czy objaw występuje na zimnych częściach po porannym rozruchu, czy pojawia się dopiero po nagrzaniu elementów w trakcie jazdy?
• Działanie pedału: czy stawia on większy, dziwny opór, a może wciąga się luźno ku dołowi?
• Kontrolki: czy zapaliły się alarmy wskazujące usterkę?

Od czego zależy zakres i koszt naprawy?

Kierowcy często zastanawiają się, ile kosztuje wymiana hamulców i naprawa podzespołów. Rachunek rośnie proporcjonalnie do wielkości elementów nośnych użytych przez producenta oraz ewentualnej potrzeby wykorzystywania zewnętrznego komputera do dezaktywacji silników elektrycznych. Istotnym składnikiem wydatków pozostaje obmiar przepracowanych godzin zlecanych na ręczne wyczyszczenie korozji osadzonej dookoła osi, co generuje opóźnienia u starszych maszyn.

Podsumowując poruszane zagadnienie, dbałość o opisywaną hydraulikę to krok zabezpieczający podróżnych przed kolizją. Traktuj odstępstwa od standardowej pracy pedału, obce dźwięki dobiegające z okolic kół podczas jazdy lub nowo podświetlone ikonki jako pilne ostrzeżenie. Zachowania przypisane wyżej ryzyku wysokiemu jasno dyskwalifikują wóz z jazdy oraz wymuszają skorzystanie ze wsparcia lawety.
