Elastyczne przewody hamulcowe – objawy, dobór i wymiana

Elastyczny przewód hamulcowy należy wymienić, gdy ma pęknięcia, przetarcia, wybrzuszenia, ślady wycieku albo uszkodzone końcówki. Alarmem dla kierowcy może być również ściąganie auta lub nieodpuszczanie hamulca, co bywa skutkiem wewnętrznego zwężenia takiego przewodu. Część tę dobiera się precyzyjnie do konkretnej wersji pojazdu, sprawdzając długość, mocowania i zakończenia (np. gwinty M10x1 lub M12x1). Po każdym montażu układ wymaga starannego odpowietrzenia i sprawdzenia szczelności.

Przewód hamulcowy elastyczny: gdzie jest i za co odpowiada?

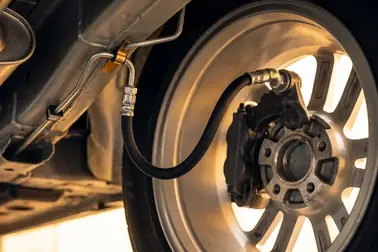

Przewód hamulcowy elastyczny to giętki łącznik hydrauliczny zlokalizowany między sztywną instalacją podwozia a ruchomym zaciskiem albo cylinderkiem przy kole. Jego głównym zadaniem jest utrzymanie wysokiego ciśnienia płynu hamulcowego przy jednoczesnym kompensowaniu ruchów zawieszenia oraz pełnego skrętu kół kierowanych.

Czym przewód elastyczny różni się od sztywnego?

Instalacja w samochodzie dzieli się na dwie strefy. Sztywna rurka (najczęściej stalowa lub miedziana) biegnie wzdłuż nadwozia, gdzie nie występują naprężenia zginające. Krótki odcinek elastyczny znajduje się wyłącznie przy ruchomym elemencie hamulca.

Typowy przewód do hamulców hydraulicznych to konstrukcja wielowarstwowa. Posiada wewnętrzną rurkę odporną na agresywny płyn hamulcowy, gęsty oplot wzmacniający oraz zewnętrzną osłonę chroniącą przed uszkodzeniami i warunkami drogowymi. Potoczne pojęcie „wąż gumowy” bywa mylące, ponieważ zwykły wąż techniczny nie wytrzyma wysokiego ciśnienia panującego w układzie.

Dlaczego elastyczny przewód zużywa się także od środka?

Starzenie materiału na zewnątrz widoczne jest jako pęknięcia osłony. Zjawiskiem groźniejszym i trudniejszym do wychwycenia jest degradacja wewnętrzna. Płyn hamulcowy z czasem chłonie wilgoć i zanieczyszczenia, co sprzyja rozwarstwianiu się przewodu.

Odspojona warstwa wewnętrzna może zacząć działać jak zawór jednokierunkowy. W praktyce oznacza to, że ciśnienie z pompy bez problemu uruchamia zacisk, ale płyn nie może swobodnie cofnąć się po puszczeniu pedału. Koło pozostaje zahamowane, mimo że na zewnątrz nie widać żadnego wycieku.

Jakie objawy daje uszkodzony elastyczny przewód hamulcowy?

Uszkodzony elastyczny przewód hamulcowy objawia się wizualnie poprzez pęknięcia zewnętrznej osłony, przetarcia i pęcherze, a w trakcie jazdy poprzez zapadający się pedał hamulca, ściąganie pojazdu lub przegrzewanie się jednego koła. Symptomy te wymagają diagnostyki, ponieważ część z nich może pokrywać się z awarią zapieczonego zacisku lub pompy.

Objawy, które można zauważyć podczas oględzin

Zewnętrzna kontrola bywa najbardziej miarodajna. Głębokie pęknięcia gumowej osłony odsłaniające oplot to sygnał, że materiał traci spójność. Bardzo niebezpiecznym objawem jest wybrzuszenie (pęcherz) powiększające się pod naciskiem pedału.

Świadczy to o pęknięciu wewnętrznego oplotu. W takiej sytuacji ciśnienie utrzymuje tylko elastyczna guma, co pod maksymalnym obciążeniem znacząco zwiększa ryzyko rozerwania przewodu. Z tego powodu pęcherz kwalifikuje część do natychmiastowej wymiany, a auto wymaga wyłączenia z ruchu i transportu do warsztatu. Wilgotny nalot w okolicy zakucia końcówki to z kolei dowód na nieszczelność i początek ubytków płynu.

Objawy podczas hamowania i ich możliwe przyczyny

Zużycie przewodu potrafi zmylić kierowcę. Skrajnie rozciągnięty, „puchnący” pod ciśnieniem element sprawia, że pedał staje się gąbczasty, ponieważ siła stopy idzie w rozpychanie gumy, a nie zaciskanie klocków. Z kolei wewnętrznie zapadnięty przewód zablokuje przepływ. To z kolei sprawi, że jedno koło będzie hamować słabiej (auto ściągnie w drugą stronę) lub klocki w ogóle nie odpuszczą tarczy po hamowaniu (koło będzie się przegrzewać).

Jak sprawdzić elastyczne przewody hamulcowe bez ich uszkodzenia?

Elastyczne przewody hamulcowe sprawdza się na postoju, wzrokowo oceniając całą ich długość, zakucia i uchwyty centrujące, przy kołach ustawionych w skrajnych pozycjach. Ważne, aby w trakcie weryfikacji nie ciągnąć za element siłą i nie zginać go szczypcami pod ostrym kątem, co mogłoby doprowadzić do złamania wewnętrznej struktury.

Kontrola na postoju krok po kroku

Prawidłowe oględziny wymagają bezpiecznego środowiska. Sam podnośnik hydrauliczny nie stanowi zabezpieczenia do pracy pod samochodem. Jeśli zdejmujesz koło, podeprzyj auto na stabilnych kobyłkach.

• Ustaw koła prosto i sprawdź, czy przewód spoczywa w fabrycznych uchwytach mocujących do amortyzatora lub zwrotnicy.
• Skręć kierownicę do oporu w jedną stronę. Przewód nie może być niebezpiecznie naprężony ani ocierać o oponę, sprężynę czy ramię wahacza. Powtórz czynność przy skręcie w drugą stronę.
• Obejrzyj starannie złącza metalowe przy zacisku koła oraz w miejscu łączenia ze sztywną rurką z karoserii. Szukaj wykwitów zaawansowanej korozji i śladów zapocenia.
• Poproś drugą osobę o pojedyncze wciśnięcie pedału hamulca. Obserwuj z bezpiecznej odległości, czy wzdłuż gumowej rurki nie powiększa się pęcherz. Jeśli podejrzewasz nieszczelność układu, nie pompuj pedału wielokrotnie, by uniknąć zapowietrzenia i utraty płynu.

Kiedy nie wolno kontynuować jazdy?

Aktywny wyciek (kapiący płyn), odsłonięty kord wzmacniający widoczny pod rozdartą gumą albo pulsujący pod ciśnieniem pęcherz kategorycznie wykluczają auto z ruchu drogowego. W takiej sytuacji zapowietrzenie układu i utrata siły hamowania są kwestią czasu, dlatego należy skorzystać z lawety. Nie istnieje sztywny interwał wymiany przewodów elastycznych, o kwalifikacji decyduje wyłącznie stan fizyczny potwierdzony przez diagnostę.

Jak dobrać elastyczny przewód hamulcowy do samochodu?

Elastyczny przewód hamulcowy dobiera się po numerze VIN pojazdu lub numerze oryginału (OE), weryfikując rodzaj i skok gwintu, typ uszczelnienia, całkowitą długość oraz obecność specyficznych uchwytów montażowych. Poleganie na wizualnym podobieństwie lub samym rozmiarze śruby jest błędem, który najczęściej uniemożliwia montaż lub prowadzi do wycieków.

M10x1 i M12x1: co oznaczają te wymiary?

Są to najpopularniejsze oznaczenia gwintów w instalacjach hamulcowych. M10x1 określa gwint o średnicy zewnętrznej 10 milimetrów i skoku gwintu 1,0 mm (bardzo drobnozwojny). M12x1 to gwint 12-milimetrowy, również o skoku 1,0 mm.

Samo potwierdzenie rozmiaru to za mało. Dwa przewody z gwintem M10x1 mogą być zupełnie różne: jeden będzie miał gwint zewnętrzny (wkręcany do środka), drugi wewnętrzny (nakręcany na zewnątrz). Inny będzie też kąt stożka uszczelniającego na dnie gniazda.

Wkręcenie niekompatybilnych zakończeń uszkodzi gniazdo i zniszczy szczelność całej osi, dlatego elementów tych nie dobiera się „na oko”. W sportach motorowych i tuningu popularne są przewody hamulcowe w oplocie, jednak poza prawidłowym doborem wymiarów zestaw przeznaczony na drogę publiczną musi mieć homologację lub certyfikat zgodności. Oplot i końcówki również podlegają starzeniu i wymagają okresowej kontroli.

Checklista przed zamówieniem przewodu

Zamówienie odpowiedniej części oszczędzi zatrzymania auta na podnośniku w warsztacie. Przygotuj wcześniej:

1. Numer VIN samochodu lub numer OE części.
2. Kompletne dane pojazdu: markę, model, rocznik, wersję silnikową i typ nadwozia.
3. Wersję układu hamulcowego. Producent mógł montować inne zaciski zależnie od wielkości tarczy.
4. Stronę i oś montażu. Lewy przewód może mieć inaczej wygięty wspornik niż prawy.

Wymiana przewodu elastycznego hamulca: co obejmuje bezpieczna naprawa?

Wymiana przewodu elastycznego hamulca polega na rozszczelnieniu układu, instalacji nowej części zgodnie z wytycznymi poprowadzenia, zalaniu układu świeżym płynem i rygorystycznym odpowietrzeniu. Z uwagi na bezpośredni wpływ na bezpieczeństwo jazdy, proces ten powinien być zwieńczony testem pedału i próbą szczelności połączeń pod wysokim ciśnieniem.

Najważniejsze etapy wymiany

Zanim dojdzie do odkręcenia śrubunków, mechanik ustala precyzyjny przebieg starego przewodu, żeby nowa część odtwarzała dokładnie fabryczną geometrię układu i nie uległa skręceniu. To punkt wyjścia dla procedury pokazującej, jak wymienić przewody hamulcowe.

Po montażu układ trzeba napełnić, odpowietrzyć zgodnie z właściwą procedurą i sprawdzić pod kątem wycieków; układ ABS może wymagać testera. Zanim pojazd ruszy, na postoju kilkukrotnie napompuj pedał hamulca. Pedał musi być stabilny i nie może opadać pod naciskiem. Wyciek lub miękki pedał oznaczają zakaz jazdy.

Przed opuszczeniem auta konieczna jest weryfikacja poprowadzenia przewodu. Przy obu pełnych skrętach kół element nie może być naprężony, skręcony ani ocierać o oponę lub elementy zawieszenia. Całkowity koszt wymiany przewodów to wypadkowa ceny samej części, robocizny i nowego płynu hydraulicznego.

Czy wymieniać przewody parami na jednej osi?

Często spotykana usterka to kruszenie się osłony ze starości. Jeśli elastyczny wąż sparciał z prawej strony auta, element z lewej strony tej samej osi jest w tym samym wieku i najpewniej pracuje w identycznych warunkach. Wymianę obu przewodów rekomenduje się, gdy awaria wynika ze zużycia materiału, uwzględniając ogólny stan drugiej strony oraz zalecenia producenta danego auta.

Najczęstsze błędy przy doborze i montażu przewodów elastycznych

Najczęstsze błędy montażu przewodów elastycznych to dokręcanie ich z użyciem nadmiernej siły bez odpowiedniego podparcia (co skręca gumowy wąż wokół własnej osi) oraz niewłaściwe odpowietrzenie układu. Błędem na etapie zakupu jest kierowanie się tylko długością i zapisem M10x1, ignorując kształt uszczelnienia.

Niewłaściwe poprowadzenie przewodu, ominięcie mocowania we wsporniku kolumny zawieszenia albo brak zachowania właściwego luzu roboczego sprawią, że część ta bardzo szybko obetrze się o felgę lub ulegnie uszkodzeniu przy wyboju.

Bezpieczeństwo pojazdu opiera się na szczelności układu. Pęknięcia gumy, widoczne wycieki lub uszkodzone wzmocnienie zmuszają do wyłączenia samochodu z ruchu. Nawet jeśli na zewnątrz brak wilgoci, ale pedał zachowuje się nietypowo, usterka mogła powstać wewnątrz. Zamawiając część, sprawdź dokładnie numer OE, wymiary, końcówki mocujące i przekaż montaż sprawdzonemu warsztatowi, który właściwie odpowietrzy po wszystkim układ.
