Tarcze hamulcowe – kompletny przewodnik

Tarcze hamulcowe współpracują z klockami, zamieniając energię ruchu samochodu w ciepło i umożliwiając zmniejszenie prędkości. Przy wyborze liczą się zgodność z konkretnym autem i osią, wymiary oraz konstrukcja, natomiast zużycie ocenia się na podstawie pomiaru grubości, stanu powierzchni i objawów podczas hamowania.

Ten przewodnik służy jako mapa całego procesu obsługi układu hamulcowego. Pozwala szybko przejść od wyboru odpowiedniej konstrukcji, przez prawidłowy dobór do specyfikacji samochodu, aż po ocenę stopnia zużycia. Pamiętaj, że tarcze samochodowe to krytyczne elementy układu bezpieczeństwa. Jeśli zauważysz niejednoznaczne objawy lub masz wątpliwości co do ich stanu, skieruj auto na weryfikację do niezależnego warsztatu.

Od czego zacząć? Trzy drogi przez tarcze hamulcowe

Zależnie od tego, na jakim etapie jesteś, prowadzą stąd trzy różne ścieżki. Wybierz tę, która odpowiada Twojej sytuacji, a po szczegóły wróć do dalszej części przewodnika.

• Nie wiesz, jaka konstrukcja Ci potrzebna: pełna czy wentylowana, gładka czy nacinana. Zacznij od materiału o tym, jakie tarcze hamulcowe wybrać.
• Porównujesz producentów i półki cenowe: budżetową, średnią i premium. Przejdź do zestawienia, jakim jest ranking tarcz hamulcowych.
• Znasz już oczekiwania i szukasz konkretnej części do swojego auta. Otwórz poradnik o tym, jak przebiega dobór tarcz hamulcowych do auta.

Jeżeli nie wiesz jeszcze, czy tarcze w ogóle wymagają wymiany, zacznij od oceny ich stanu w dalszej części tego przewodnika.

Tarcza hamulcowa samochodowa: za co odpowiada?

Tarcza hamulcowa samochodowa to element obracający się razem z piastą koła, do którego zacisk dociska klocki, aby wytworzyć tarcie. W ten sposób energia kinetyczna pojazdu jest zamieniana głównie w ciepło, co pozwala na kontrolowane wytracenie prędkości.

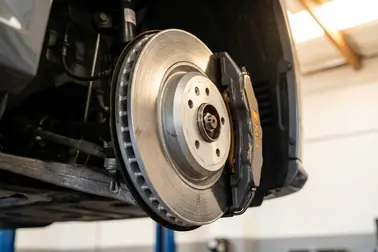

Jak tarcza współpracuje z klockami i zaciskiem?

Gdy naciskasz pedał, płyn wypycha tłoczek zacisku, który mocno dociska okładziny klocków do obu powierzchni roboczych tarczy. Ściśnięta w ten sposób tarcza stawia opór, a generowane tarcie wytwarza moment przeciwny do kierunku obrotu koła. Duża ilość ciepła powstającego podczas tego procesu musi zostać szybko oddana do otoczenia. Jej nadmiar obniża współczynnik tarcia materiałów, a w skrajnych przypadkach prowadzi do przegrzania całego układu i tak zwanego fadingu, czyli zaniku siły hamowania.

Co poza tarczą wpływa na hamowanie?

Skuteczność zespołu hamulcowego zależy od precyzyjnej współpracy wszystkich jego elementów. Jeśli prowadnice zacisku lub sam tłoczek pracują z oporem, nacisk nie rozkłada się równomiernie. W efekcie klocki mogą zużywać się w różnym tempie po obu stronach tej samej tarczy.

Stan całego układu zależy również od jakości płynu hamulcowego, który odpowiada za prawidłowe przekazywanie ciśnienia. Pamiętaj, że wymiana tarczy nie rozwiąże problemów wynikających z usterki zacisku, zatarcia prowadnic czy zużycia innych elementów. Pełną wiedzę o okładzinach znajdziesz w naszym przewodniku po klockach hamulcowych. Dodatkową ochronę przed zanieczyszczeniami i wodą z drogi zapewnia osłona tarczy hamulcowej montowana od wewnętrznej strony piasty.

Jakie są rodzaje tarcz hamulcowych?

Podstawowe rodzaje tarcz hamulcowych to tarcze pełne o jednolitym przekroju oraz tarcze wentylowane, wyposażone w wewnętrzne kanały chłodzące. Dla kierowców o większych wymaganiach dostępne są również wersje z nacięciami, otworami lub wyższą zawartością węgla w stopie żeliwa.

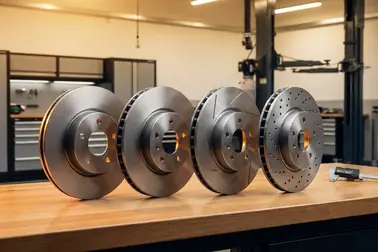

Tarcze pełne i wentylowane

Tarcza pełna to najprostsza konstrukcja, składająca się z jednego masywnego odlewu bez wewnętrznych kanałów. Stosuje się ją głównie na osi tylnej lub w małych, lekkich samochodach miejskich. Z kolei tarcza wentylowana składa się z dwóch powierzchni ciernych połączonych specjalnymi żebrami. Podczas obrotu kanały te działają jak wentylator odśrodkowy, który zasysa powietrze od środka i wyrzuca je na zewnątrz, znacząco przyspieszając studzenie metalu po hamowaniu.

Tarcze gładkie, nacinane i nawiercane

Standardowa, gładka powierzchnia robocza zapewnia optymalną i ciągłą powierzchnię kontaktu z okładziną klocka. Aby polepszyć właściwości w trudnych warunkach, producenci stosują dodatkową obróbkę mechaniczną powierzchni:

• Nacięcia na tarczy działają jak skrobaki, które na bieżąco usuwają zeszkliwiony pył z klocka oraz przerywają poduszkę gazową powstającą przy wysokich temperaturach.
• Nawiercane otwory ułatwiają szybkie pozbycie się wody i pary z przestrzeni między klockiem a tarczą, skracając opóźnienie w zadziałaniu hamulców w deszczu.

Wybór wariantu modyfikowanego nie zwalnia jednak z obowiązku dobrania wymiarów ściśle dopasowanych do fabrycznej specyfikacji auta.

Tarcze wysoko nawęglane

Tarcze wysoko nawęglane (High Carbon) to odlewy, w których zwiększono udział węgla w żeliwie. W praktyce oznacza to lepsze przewodzenie ciepła i znacznie skuteczniejsze tłumienie drgań, co przekłada się na cichszą pracę układu. Warto pamiętać o nazewnictwie: określenie "wysoko nawęglana" dotyczy samego materiału, podczas gdy pojęcia "wentylowana" czy "nawiercana" opisują wyłącznie fizyczny kształt i obróbkę produktu.

Jak dobrać tarcze samochodowe do auta?

Zgodność tarczy z samochodem wymaga weryfikacji osi montażu, średnicy zewnętrznej, grubości nominalnej oraz parametrów otworu centrującego. Ze względu na wiele wariantów w tym samym modelu, dobór tarcz do auta opiera się na weryfikacji kilku parametrów.

Jakie dane przygotować przed doborem?

Szukanie części na podstawie samej pojemności silnika to najczęstszy błąd kupujących. Producenci aut potrafią montować trzy różne układy hamulcowe w obrębie jednego rocznika. Przygotuj wcześniej:

1. Markę, model, generację oraz rok produkcji pojazdu.
2. Dokładną wersję silnikową i moc wyrażoną w koniach mechanicznych lub kilowatach.
3. Oś, na którą szukasz części (przód czy tył).
4. Numer VIN lub kody wyposażenia. Jeśli te dane nie rozstrzygają wariantu, konieczna będzie weryfikacja numeru części lub fizyczny pomiar tarczy referencyjnej zamontowanej w pojeździe.

Które wymiary tarczy muszą się zgadzać?

W katalogu porównaj średnicę zewnętrzną, grubość nominalną, wysokość, otwór centrujący oraz liczbę i rozstaw otworów. MIN TH jest indywidualną granicą zużycia wybitą na konkretnej tarczy i nie służy do doboru wymiaru nowej części.

Czy tarcze trzeba kupować parami?

Tak, tarcze zawsze kupuje się i wymienia parami na jednej osi. Zamontowanie tylko jednej nowej sztuki sprawi, że koła będą hamować z nierówną siłą z powodu różnej grubości, innej faktury powierzchni i odmiennej podatności cieplnej po lewej oraz prawej stronie. Decydując się na komplet, dowiedz się też, czy trzeba wymienić klocki razem z tarczami. Pamiętaj, że "komplet na oś" to z reguły dwie sztuki tarcz; zestaw klocków jest zazwyczaj osobnym produktem.

Dobór tarcz należy oprzeć na numerze VIN, numerze katalogowym lub pomiarze zdemontowanej części oraz na pełnej zgodności parametrów dla danej osi.

Jak rozpoznać zużyte tarcze hamulcowe?

O stopniu zużycia decyduje aktualna grubość powierzchni roboczej w odniesieniu do wartości MIN TH określonej przez producenta, a nie przebieg auta. Kwalifikacją do wymiany są też głębokie pęknięcia, wyczuwalne bicie na kierownicy lub postępująca korozja osłabiająca strukturę odlewu.

Jakie objawy powinny skłonić do kontroli?

Objawy zużycia najpierw czuć, a dopiero potem widać. Do weryfikacji układu powinny skłonić Cię wyraźne symptomy podczas wciskania hamulca:

• Pulsowanie pedału i drgania kierownicy wymagają odrębnej diagnozy; możliwe przyczyny po stronie tarczy to przegrzanie, nierówna grubość, korozja piasty lub błędne dokręcenie koła. Zobacz diagnozę bicia i pulsowania przy hamowaniu.
• Tarcie, piski lub charakterystyczny metaliczny szum. Oznaczają najczęściej, że okładzina cierna klocka skończyła się całkowicie, a stalowa blacha uszkadza powierzchnię tarczy.
• Wydłużona droga hamowania, ściąganie auta w jedną stronę lub brak reakcji na wciśnięcie pedału w deszczu.

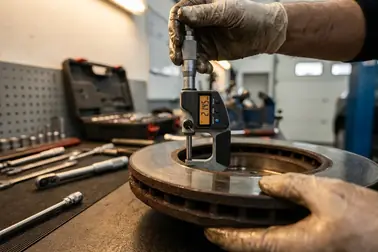

Grubość, rant i powierzchnia robocza

Grubość tarczy to najważniejszy wymiar eksploatacyjny. Wykonuje się pomiar grubości i rantu tarczy specjalnym mikrometrem śrubowym. Ważne, by mierzyć w kilku miejscach obwodu i omijać zewnętrzny rant, który zostaje nietknięty przez klocki. Użycie zwykłej suwmiarki na rancie da zafałszowany, wyższy wynik. Wartość MIN TH wygrawerowana na boku lub dzwonie to ostateczna granica. Gdy tarcza ją osiągnie, kwalifikuje się do wymiany.

Kiedy przerwać jazdę?

Są uszkodzenia, z którymi nie wolno dojechać nawet do najbliższego mechanika. Jeśli podczas oględzin przez szprychy felgi zauważysz jakiekolwiek widoczne pęknięcie na powierzchni roboczej albo w okolicy otworów na śruby, auto musi zostać odholowane. Tak samo przerwij jazdę przy gwałtownym spadku skuteczności hamulców; przegrzewanie jednego koła wymaga diagnozy opisanej w poradniku o gorącej feldze i grzejącym się kole. Sprawdź, jak rozpoznać pęknięte i zardzewiałe tarcze stwarzające bezpośrednie zagrożenie na drodze.

Kiedy wymienić tarcze, a kiedy rozważyć toczenie?

Tarcze wymienia się na nowe po osiągnięciu limitu MIN TH, w przypadku głębokich pęknięć, poważnej korozji strukturalnej lub silnego skrzywienia. Toczenie to zabieg ratunkowy, który ma sens tylko wtedy, gdy po obróbce ubytków tarcza nadal będzie miała bezpieczny zapas grubości powyżej minimalnego progu.

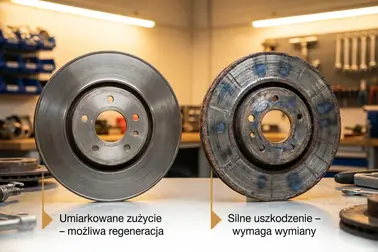

Decyzja: dalsza eksploatacja, obróbka czy wymiana?

Tarcza gładka, równa i grubsza niż limit może z powodzeniem pracować z kolejnym kompletem klocków. Z kolei tarcza skorodowana, mocno porysowana lub zniekształcona trafia pod lupę warsztatu. Przed zleceniem obróbki na tokarce trzeba pamiętać, że nóż zbierze materiał z obu stron powierzchni roboczej. Sama wyjściowa grubość przed skrawaniem nie daje gwarancji, że operacja się uda.

Dlaczego nie każdą tarczę warto przetaczać?

Obróbka to fizyczne zmniejszenie masy. Cieńsza tarcza słabiej pochłania i oddaje energię cieplną, przez co o wiele szybciej się nagrzewa. Dodatkowo w starszych autach z popularnymi rozstawami otworów koszt toczenia obu tarcz często zbliża się do ceny fabrycznie nowego, budżetowego zamiennika. Usługa ta obarczona jest ryzykiem. Przed rozpoczęciem toczenia warsztat musi obliczyć grubość po obróbce; jeśli nie pozostanie ona powyżej MIN TH, usługi nie wolno wykonywać.

Jak wygląda wymiana tarcz i klocków?

Nowe tarcze hamulcowe instaluje się parami na danej osi i zawsze łączy z nowym kompletem klocków. Prawidłowy montaż wymaga dokładnego oczyszczenia czoła piasty, kontroli zacisku i dokręcenia kół momentem właściwym dla auta.

Co warsztat powinien skontrolować przy montażu?

Zbagatelizowanie czystości przylgni to najczęstsza przyczyna bicia zupełnie nowych hamulców. Nawet najmniejsza warstwa twardej rdzy sprawi, że tarcza ustawi się pod mikroskopijnym kątem. Po zamontowaniu nowej części mechanik musi przeprowadzić pomiar bicia tarczy czujnikiem zegarowym.

Kolejnym krokiem jest sprawdzenie swobody pracy tłoczka i klocków w jarzmie zacisku. Mechanik musi również zweryfikować kondycję prowadnic, elastycznych przewodów i gumowych osłon. Na koniec koła należy dokręcić kluczem dynamometrycznym, stosując moment i kolejność krzyżową zalecaną przez producenta auta. Stare, porysowane klocki natychmiast wyżłobią nowy wzór na świeżym żeliwie tarczy, dlatego okładziny wymienia się na nowe.

Jak docierać nowe tarcze i klocki?

Przed pierwszym ruszeniem kilkakrotnie naciśnij pedał hamulca, aż uzyskasz twardy opór. Potem przez około 200 km unikaj agresywnego hamowania, chyba że wymaga tego bezpieczeństwo, i stosuj się do procedury docierania podanej przez producenta części. Zatrzymanie rozgrzanego hamulca w miejscu rodzi ryzyko powstania nierównego osadu materiału ciernego na powierzchni żeliwa, co szybko doprowadzi do odczuwalnych wibracji.

Pozostałe poradniki o tarczach hamulcowych

Wybór konstrukcji, porównanie półek i dobór do konkretnego auta prowadzą trzy materiały wskazane na początku tego przewodnika. Poniżej znajdziesz pozostałe poradniki wyspy, przypisane do etapu obsługi, na którym akurat jesteś.

Podsumowując, ścieżka do niezawodnych hamulców opiera się na twardych danych i staranności. Zawsze zaczynaj od weryfikacji wariantu wyposażenia w katalogu, potwierdzenia wszystkich rozmiarów i zakupu części parami na jedną oś. Jeśli stan powierzchni roboczej wzbudza Twoje wątpliwości, tarcza popękała lub mocno bije, powierz ocenę i naprawę zaufanemu mechanikowi.
