Jak dobrać tarcze hamulcowe do auta?

Tarcze hamulcowe dobiera się do konkretnej osi i wersji układu hamulcowego, najlepiej opierając się na numerze VIN, numerze OE lub kodach wyposażenia. Sam model, rocznik pojazdu czy średnica koła to zbyt mało informacji, ponieważ w jednym samochodzie mogą występować różne zaciski i warianty tarcz.

Typowa pułapka przy zakupie części polega na założeniu, że dwa auta o tej samej nazwie i z tego samego rocznika mają identyczne hamulce. W rzeczywistości różnice w mocy silnika, wybranym pakiecie wyposażenia, a nawet rynku przeznaczenia sprawiają, że producent stosuje zupełnie inne podzespoły. Hamulce to układ bezpieczeństwa, dlatego proces doboru wymaga najpierw wstępnej weryfikacji katalogowej, a następnie fizycznej kontroli parametrów technicznych. Jeśli nie masz pewności, poproś o weryfikację warsztat, który zamontuje części.

Jak dobrać tarcze hamulcowe do auta krok po kroku?

Prawidłowy dobór tarcz wymaga ścisłego określenia osi montażu oraz identyfikacji wariantu układu hamulcowego za pomocą danych katalogowych samochodu. Ta sama referencja części bardzo rzadko pasuje jednocześnie na przód i tył pojazdu.

1. Zbierz dane samochodu i wskaż oś

Proces zaczyna się od zgromadzenia kompletu informacji o pojeździe. Podstawą jest numer VIN, a także marka, model, generacja, rok produkcji, wersja silnikowa, moc silnika i rodzaj napędu. Zawsze musisz zdefiniować, czy szukasz tarcz na oś przednią, czy tylną. Pamiętaj, że rok pierwszej rejestracji w dowodzie rejestracyjnym może być późniejszy niż rok produkcji auta opuszczającego fabrykę, dlatego sam rocznik to pułapka i nie rozstrzyga ostatecznie wariantu zastosowanych hamulców.

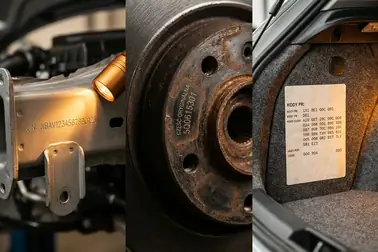

2. Znajdź część po VIN, numerze OE lub kodzie wyposażenia

Katalogi części wymagają precyzyjnych identyfikatorów, aby odrzucić niepasujące warianty.

1. Numer VIN: Składa się z 17 znaków i pozwala systemom zawęzić konfigurację fabryczną. Jednak przy zmianach produkcyjnych w obrębie tego samego rocznika nadal trzeba potwierdzić fizyczne wymiary.
2. Numer OE: To numer oryginalnej części (często wybity na starej tarczy lub dostępny w serwisie ASO). Jest najlepszym punktem odniesienia. Numer handlowy zamiennika to nie to samo co numer OE.
3. Kod wyposażenia: W samochodach grupy VAG (Volkswagen, Audi, Skoda, Seat) stosuje się kody PR na wklejce w bagażniku lub książce serwisowej (np. 1ZE, 1ZF). Precyzyjnie opisują one wariant hamulców zamontowany w fabryce. Pamiętaj jednak, że przy ewentualnych późniejszych modyfikacjach układu, kody te nadal wymagają ostatecznego potwierdzenia fizycznego.

3. Porównaj wszystkie parametry, nie tylko średnicę

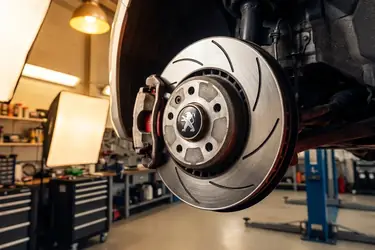

Nawet jeśli katalog wytypuje część, na przykład popularne tarcze do Peugeot 307, czeka Cię porównanie wymiarów. Zgodność obejmuje nie tylko średnicę zewnętrzną, ale też średnicę części roboczej, grubość nominalną, wysokość całkowitą, średnicę otworu centrującego oraz układ śrub. Średnica części roboczej decyduje o prawidłowym przyleganiu klocka. Tarcza o właściwej średnicy może fizycznie nie wejść na piastę z powodu innego osadzenia względem zacisku.

Jakie wymiary tarczy hamulcowej muszą się zgadzać?

Zgodna tarcza hamulcowa musi mieć odpowiednią średnicę zewnętrzną, grubość dla nowego elementu, wysokość całkowitą oraz parametry centrowania na piaście. Przykładowy zapis w sklepie motoryzacyjnym, taki jak Ø 312 × 25 mm, wysokość 49,9 mm, otwór centrujący 65 mm, 5 otworów, wentylowana, opisuje precyzyjnie niezależne od siebie cechy.

Średnica, grubość nominalna i MIN TH

Średnica zewnętrzna musi ściśle odpowiadać geometrii jarzma zacisku oraz zasięgowi klocka. Grubość nominalna to wymiar fabrycznie nowej części wyjętej z pudełka. Oznaczenie MIN TH (Minimum Thickness) to z kolei graniczna grubość eksploatacyjna, która wskazuje, przy jakiej wartości zużytą tarczę należy wycofać z użytku.

Wysokość, centrowanie i otwory montażowe

Wysokość całkowita decyduje o położeniu tarczy na głębokość w nadkolu. Niewłaściwy wymiar sprawi, że pierścień cierny znajdzie się poza osią zacisku i oprze o jego obudowę. Średnica otworu centrującego musi idealnie zgrywać się z kołnierzem piasty, zapobiegając biciu koła. Ponadto układ otworów montażowych musi odpowiadać rozstawowi śrub w samochodzie.

Jak zmierzyć rozmiar tarcz hamulcowych?

Średnicę zewnętrzną i wysokość tarczy mierz za pomocą suwmiarki, natomiast grubość jej powierzchni roboczej najdokładniej sprawdzisz mikrometrem z zachowaniem odstępu od rantu zużycia. Pomiary na aucie wymagają odpowiedniego dostępu i narzędzi.

Jak wykonać pomiary starej tarczy

1. Średnica i wysokość: Użyj suwmiarki o ramionach pozwalających złapać całą tarczę. Wysokość weryfikujesz z uwzględnieniem punktów pomiarowych wskazanych na schemacie producenta danej części, zazwyczaj mierząc od płaszczyzny przylegania do piasty do przeciwległej krawędzi.
2. Grubość robocza: Zastosuj mikrometr. Mierz około 10 mm poniżej zewnętrznej krawędzi, aby całkowicie ominąć rant z rdzy i niespieranego materiału. Różne wyniki w kilku punktach wskazują przede wszystkim na nierównomierne zużycie powierzchni ciernej.
3. Otwór centrujący: Suwmiarką zmierz wewnętrzną średnicę otworu w miejscu styku z piastą. Policz otwory montażowe i zwróć uwagę na mały otwór dla śruby ustalającej.

Kiedy pomiar nie wystarczy

Pomiar starego elementu na samochodzie bywa mylący. Zaawansowana korozja potrafi ukryć właściwe granice elementu, a wytarty materiał zaniża wynik grubości w stosunku do danych katalogowych nowej części. Ponadto, jeżeli ktoś wcześniej założył do Twojego auta złą tarczę, mierzysz wadliwy element i za chwilę powielisz ten sam błąd w sklepie.

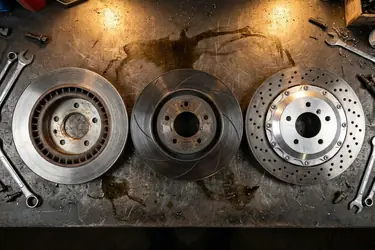

Tarcza pełna czy wentylowana i jak sprawdzić wariant wykonania?

Tarcze pełne i wentylowane różnią się diametralnie budową wewnętrzną oraz grubością całkowitą, przez co wymiana jednego wariantu na drugi bez zmiany zacisków jest niemożliwa. Wariant konstrukcyjny jest wymuszony homologacją auta dla danej osi i silnika.

Pełna i wentylowana: różnice istotne przy doborze

Tarcza pełna (lita) to pojedynczy pierścień żeliwny, stosowany najczęściej na osi tylnej lub w małych samochodach miejskich. Tarcza wentylowana składa się z dwóch pierścieni oddzielonych kanałami chłodzącymi. Ponieważ jest znacznie grubsza od wersji litej (np. 22 mm wobec 10 mm), wymaga szerszego jarzma i innego zacisku. Nie dobierzesz ich zamiennie tylko dlatego, że obie mają np. 260 mm średnicy. Na jednej osi stosuje się dwie tarcze tej samej konstrukcji, a ich wymiana odbywa się parami.

Kierunkowość i strona montażu

Nie każda tarcza wentylowana jest kierunkowa. Jeśli wewnętrzne kanały chłodzące są ułożone pod skosem, wymuszają przepływ powietrza w konkretną stronę. Wtedy w katalogu znajdziesz osobne numery części dla strony lewej i prawej (L/R). Podczas montażu kieruj się strzałkami obrotu wytłoczonymi na produkcie, aby uniknąć problemów z prawidłowym odprowadzaniem ciepła z układu hamulcowego.

Jak dopasować tarcze do zacisku i klocków hamulcowych?

Tarcza hamulcowa, klocek, jarzmo i sam zacisk muszą tworzyć jeden nierozerwalny układ wymiarowy. Zgodność samej tarczy z modelem i rocznikiem samochodu nie gwarantuje, że będzie pasować do klocków i zacisku zamontowanych w nadkolu.

Zacisk, jarzmo i powierzchnia robocza

Zacisk odpowiada za to, w którym miejscu klocek dotyka tarczy. Zbyt duża średnica zaprze się o krawędź jarzma, a przy zbyt małej klocek ulegnie uszkodzeniu na krawędziach. W razie wątpliwości odczytaj numer odlewu z obudowy zacisku lub sprawdź markę układu. Ślad pracy współpracującego klocka musi zawsze mieścić się w granicach pierścienia ciernego.

Klocki ceramiczne a tarcze węglowo-ceramiczne

Klocki z domieszką ceramiczną i tarcze węglowo-ceramiczne to odrębne rozwiązania. Dobór klocków opisuje poradnik klocki ceramiczne, a układy z tarczami węglowo-ceramicznymi omawia strona hamulce ceramiczne.

Dobór tarcz należy oprzeć na numerze VIN, numerze katalogowym lub pomiarze zdemontowanej części oraz na pełnej zgodności parametrów dla danej osi.

Jak sprawdzić dobór przed zamówieniem i montażem?

Ostateczna kontrola przed przystąpieniem do pracy polega na weryfikacji kompletu danych: numeru VIN lub OE, wskazania osi oraz fizycznej zgodności wszystkich parametrów montażowych ze zdjętą częścią. Pamiętaj, że tarcze pracują jako układ, więc wymienia się je zawsze w komplecie na danej osi.

Checklista zgodności przed zakupem

Poniższa lista zawiera komplet danych przeznaczonych do przekazania sprzedawcy części lub warsztatowi w celu prawidłowego zamówienia:

1. Numer VIN pojazdu.
2. Oś montażu (przód lub tył).
3. Numer OE lub kod wyposażenia.
4. Średnica (zewnętrzna i części roboczej).
5. Grubość nominalna.
6. Wysokość całkowita.
7. Otwór centrujący.
8. Układ otworów.
9. Wentylacja.
10. Strona montażu.

Najczęstsze błędy przy doborze

Do najpowszechniejszych pomyłek należy zamawianie części tylko na podstawie rocznika i modelu. Kierowcy często sugerują się rozmiarem felgi, zapominając, że ten sam rozmiar koła wychodził z salonu z kilkoma różnymi hamulcami pod spodem. Innym częstym błędem jest odczytanie minimalnej grubości (MIN TH) jako grubości nowej tarczy. Warto przy okazji sprawdzić zużycie klocków hamulcowych, ponieważ przy nowych tarczach zawsze montuje się nowy komplet klocków na tej samej osi.

Podsumowując, identyfikacja katalogowa dobiera ogólną rodzinę części, ale to kontrola fizycznych wymiarów ratuje przed nietrafionym zakupem. Jeśli system zwraca dwa nierozstrzygnięte warianty, sam numer VIN nie wystarczy. W takiej sytuacji konieczna jest weryfikacja numeru OE, kodu układu hamulcowego, odczytanie oznaczenia z zacisku lub przeprowadzenie kontrolnego pomiaru parametrów przed ostatecznym zamówieniem.
