Osłona i tarcza kotwiczna hamulca – czy są potrzebne?

Osłona tarczy hamulcowej ogranicza dostęp wody, błota i kamieni do elementów układu, jednak nie w każdym samochodzie występuje jako osobna część. Tarcza kotwiczna to z kolei określenie, które może oznaczać nośną płytę hamulca bębnowego, podtrzymującą całą konstrukcję. Przed próbą oceny skutków uszkodzenia i podjęciem decyzji o naprawie, zawsze trzeba precyzyjnie ustalić, o który z tych elementów dokładnie chodzi.

Kierowcy i mechanicy potocznie używają nazw „osłona”, „blacha osłonowa” czy „tarcza kotwiczna” zupełnie wymiennie, chociaż z technicznego punktu widzenia mogą one opisywać części o zupełnie innej roli. Aby mieć pewność, czy niepokojące szuranie to tylko błahostka, czy awaria wymagająca wezwania lawety, musisz wiedzieć, gdzie dany element jest zamontowany i co do niego przymocowano.

Osłona tarczy hamulcowej i tarcza kotwiczna: czy to ten sam element?

Osłona tarczy i tarcza kotwiczna to dwie różne części układu hamulcowego, pełniące zupełnie inne funkcje, mimo że w katalogach sklepów motoryzacyjnych te nazwy bywają używane jako synonimy. Różnica polega na ich budowie oraz tym, czy element ten jedynie osłania mechanizm, czy realnie utrzymuje jego podzespoły na właściwym miejscu.

Osłona tarczy w klasycznym hamulcu tarczowym to po prostu cienka, nieruchoma blacha, znajdująca się po wewnętrznej stronie obracającej się tarczy. Jej dokładne ułożenie względem rotora i zacisku wyjaśnia budowa tarczy hamulcowej. Z kolei tarcza kotwiczna hamulca bębnowego pełni funkcję konstrukcyjną. To masywna płyta nośna, do której przymocowane są szczęki, sprężyny i cylinderek hamulcowy.

Co osłania blacha za tarczą hamulcową?

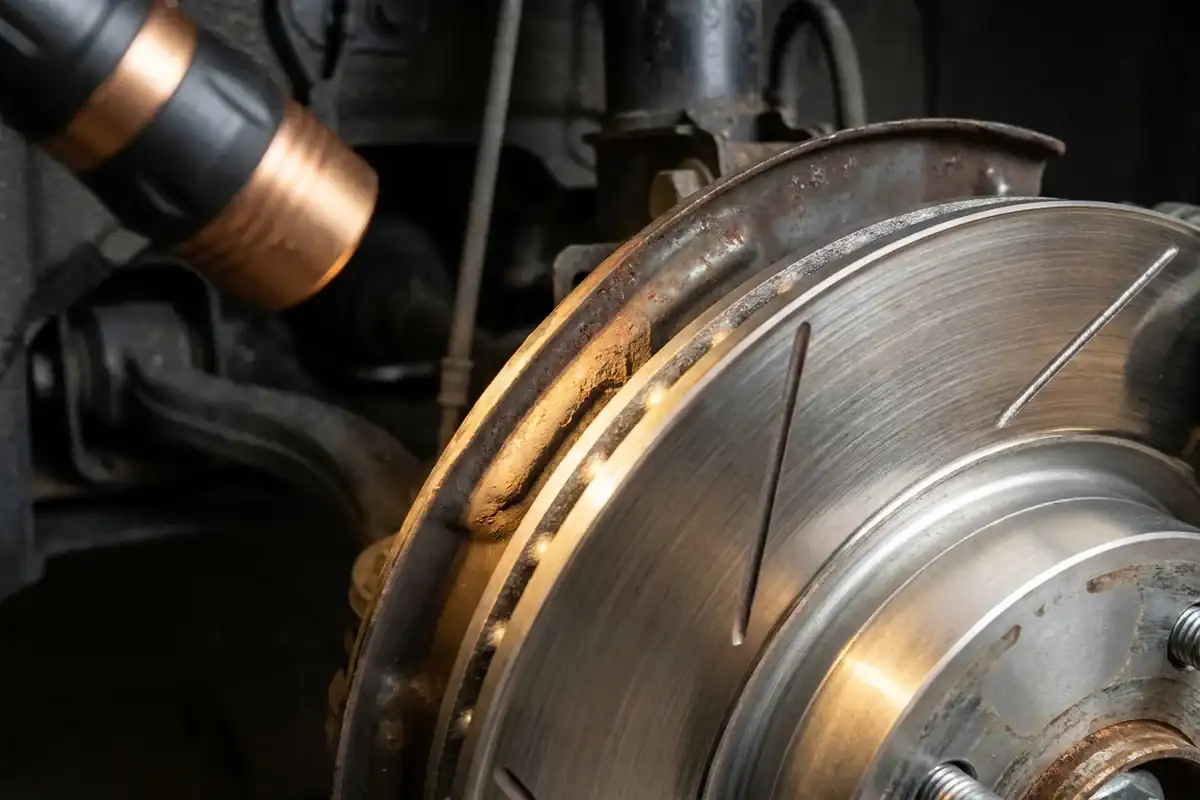

Blacha osłonowa fizycznie odgradza układ hamulcowy od zawieszenia i nawierzchni. Dzięki temu ogranicza bezpośrednie uderzenia kamieni, które mogłyby wpaść między klocek a tarczę. Blokuje też napływ gęstego błota i wody od strony wewnętrznej nadkola, co spowalnia zużycie cierne i korozję.

Dodatkową rolą osłony jest zarządzanie temperaturą. Blacha może zmniejszać oddziaływanie rozgrzanego hamulca na sąsiednie elementy, takie jak gumowe osłony przegubów czy czujniki. Producent profiluje jej kształt tak, aby zapewniała odpowiedni przepływ powietrza i ułatwiała chłodzenie.

Jak rozpoznać konstrukcyjną tarczę kotwiczną?

Konstrukcyjną tarczę kotwiczną rozpoznasz po tym, że są do niej zamocowane ruchome podzespoły hamulca. Jeżeli od strony wewnętrznej koła widzisz grubą płytę, do której przykręcono lub oparto szczęki, sprężyny czy cylinderek, patrzysz na element nośny układu, a nie zwykłą blaszkę. W tylnym zespole tarczowo-bębnowym (stosowanym np. w niektórych autach japońskich czy BMW) płyta kotwiczna podtrzymuje szczęki hamulca postojowego, pracujące wewnątrz głębokiego „kapelusza” tarczy.

Czy osłona tarczy hamulcowej jest potrzebna?

Fabryczna osłona tarczy hamulcowej jest potrzebna i nie zaleca się jej celowego usuwania, ponieważ chroni ona hamulec oraz pobliskie elementy zawieszenia przed zniszczeniem. Zdarza się jednak, że fabrycznie niektóre wersje aut nie są w nią wyposażone. Jeśli w trakcie naprawy pozbędziesz się skorodowanej osłony bez montażu nowej, narażasz hamulce na częstszy kontakt z wodą i piaskiem, co może znacznie przyspieszyć ich zużycie.

Kiedy brak osłony nie oznacza awarii?

Brak blachy przy tarczy nie zawsze jest powodem do niepokoju, ale oceny nie można opierać na porównaniu z sąsiadem, który ma ten sam model samochodu. Prawidłowym punktem odniesienia jest wyposażenie przypisane do numeru VIN, osi, a także średnicy tarczy konkretnej wersji silnikowej. Zdarza się, że producent montował osłony z przodu, a z tyłu już nie.

Co więcej, osłon z lewej i prawej strony osi nigdy nie należy utożsamiać wizualnie bez sprawdzenia numerów części. Często lewa i prawa blacha mają zupełnie odmienne wyprofilowanie, dodatkowe przetłoczenia pod czujniki albo inne punkty mocowania.

Dlaczego tarcza kotwiczna hamulca bębnowego jest niezbędna?

Tarcza kotwiczna w bębnach to fundament całego hamulca. Utrzymuje ona zadaną geometrię szczęk i przyjmuje duże siły powstające podczas ich rozpierania o wnętrze obracającego się bębna. Jeśli zgnije lub pęknie, cały mechanizm traci stabilność. Zależnie od tego, czy mówimy o hamulcu zasadniczym, czy postojowym, uszkodzenie to może prowadzić do osłabienia siły hamowania lub zwiększonego ryzyka zablokowania koła podczas jazdy.

Jakie objawy daje uszkodzona osłona tarczy hamulcowej?

Najbardziej typowym objawem odgiętej osłony tarczy jest metaliczne, ciągłe szuranie, które przyspiesza wraz ze wzrostem prędkości obrotowej koła. Ten drażniący uszy dźwięk może pojawiać się nagle. Dzieje się tak na przykład po zaparkowaniu w wysokiej trawie, przejechaniu przez żwir albo po niefortunnej wymianie kół u wulkanizatora. Oprócz dźwięku z okolic koła, zaawansowana korozja blachy przy jej punktach mocowania wywołuje często wibracje i specyficzne brzęczenie na nierównościach.

Dźwięki wskazujące na kontakt osłony z tarczą

Szczelina między nieruchomą blaszką osłonową a wirującą w czasie jazdy tarczą jest naprawdę niewielka (zwykle to zaledwie kilka milimetrów). Dlatego najmniejsze miejscowe odgięcie metalu, lub zaklinowany tam kamień, wywoła natychmiastowe piszczenie lub szuranie. Często dźwięk ten zmienia tonację podczas skręcania, gdy naprężenia w zawieszeniu lekko modyfikują geometrię.

Aby upewnić się, że to blacha generuje hałas, poszukaj fizycznych znaków na częściach. Świeży, błyszczący ślad wytarcia na zardzewiałej blasze, albo rysa na wewnętrznej krawędzi tarczy, to wyraźny znak mechanicznego kontaktu tych dwóch elementów.

Kiedy szukać przyczyny poza osłoną?

Osłona może powodować metaliczne szuranie, lecz nie wyjaśnia pulsowania pedału, bicia kierownicy ani kontrolki ABS. Te objawy wymagają osobnej diagnozy: bicie i pulsowanie przy hamowaniu, piszczące hamulce oraz działanie i sygnały ABS.

Metaliczne szuranie może powodować odgięta osłona, ale źródło hałasu trzeba potwierdzić, ponieważ podobny dźwięk może pochodzić z innych elementów przy kole.

Jak sprawdzić stan osłony i tarczy kotwicznej?

Kontrolę elementów zaczyna się od ustalenia, czy dana blacha jedynie osłania obracającą się tarczę, czy też fizycznie podtrzymuje szczęki lub cylinderek hamulca bębnowego. To kluczowe dla bezpieczeństwa. Ocenie zawsze podlega rozmiar szczeliny względem elementów wirujących, widoczne gołym okiem ślady tarcia, perforacja korozyjna (dziury na wylot) oraz stan wszystkich śrub i punktów mocowania wokół piasty.

Co można ocenić bez demontażu koła?

Podstawową weryfikację wykonasz z zewnątrz. Zaparkuj na płaskim terenie i przez otwory w feldze aluminiowej poświeć latarką z telefonu. Ujrzysz wtedy krawędź osłony i prześwit między nią a tarczą.

• Poszukaj zagiętej krawędzi blachy stykającej się z rotorem.
• Zwróć uwagę na braki dużych fragmentów osłony (odpadające ze starości kawałki).
• Wypatruj świeżych, jasnych rys na samej tarczy lub blaszce.

Co powinien skontrolować warsztat po zdjęciu koła?

Po zdemontowaniu koła mechanik ocenia pełny obwód osłony oraz zagląda w miejsca zasłonięte przez zacisk. Sprawdza też korozję przy śrubach mocujących, która często jest niewidoczna od strony felgi, a odpowiada za rezonans i wibracje blachy.

Jeśli samochód ma z tyłu bębny lub układ tarczowo-bębnowy, warsztat zdejmie bęben i zweryfikuje mocowania szczęk, sprężyn oraz mechanizmu ręcznego. Płyta kotwiczna nie może mieć pęknięć. Jeżeli po oględzinach okazuje się, że hałas wcale nie pochodzi z osłony, diagnostykę rozszerza się na zacisk, klocki hamulcowe, powierzchnie cierne tarczy, a także łożysko koła i samą piastę.

Czy uszkodzoną osłonę można naprawić i kiedy trzeba ją wymienić?

Niewielkie odgięcie nieprzerdzewiałej osłony tarczy z reguły da się skorygować przez ostrożne jej odepchnięcie przy odpowiednim dostępie i podparciu auta, aby przestała szurać. Pamiętaj jednak, że po korekcie blacha musi zachować bezpieczny prześwit względem tarczy podczas swobodnego obrotu koła, a także w przewidzianym zakresie skrętu i ruchu zawieszenia. Jeśli osłona jest silnie skorodowana, popękała ze zmęczenia materiału lub rdza wyrwała otwory przy punktach mocowania, konieczna jest jej wymiana. Doraźne doginanie nic nie da, bo element stracił sztywność.

Sama wymiana blaszki rzadko jest banalna. Dostęp do jej małych śrubek najczęściej wymusza odkręcenie zacisku i ściągnięcie tarczy, a w wielu popularnych modelach aut wymaga również wyprasowania piasty i wymiany łożyska, co odczuwalnie podnosi koszty robocizny.

Kiedy można ostrożnie dojechać do warsztatu?

Krótki, ostrożny dojazd do serwisu na własnych kołach ma sens wyłącznie wtedy, gdy potwierdzisz brak innych alarmowych objawów, co pozwoli racjonalnie założyć, że powodem hałasu jest lekkie tarcie samej blaszki osłonowej. Jeśli nie da się wiarygodnie ustalić źródła dźwięku, bezpieczniej będzie skorzystać z lawety. Koło musi obracać się bez oporów, a hamowanie powinno pozostać całkowicie skuteczne, wolne od wibracji czy ściągania auta w bok.

Przerwij jazdę, jeśli metalicznemu szuraniu towarzyszy narastający hałas, zapach spalenizny, pedał robi się miękki lub widzisz wyciek płynu. Tak samo postępuj w przypadku stwierdzenia uszkodzeń na konstrukcyjnej płycie trzymającej szczęki z tyłu.

Dlaczego dobór części wymaga danych konkretnego samochodu?

Wizualne podobieństwo zamiennika na zdjęciach w sklepie internetowym o niczym nie świadczy. Osłonę tarczy hamulcowej zawsze dobiera się pod konkretny numer VIN lub według numeru fabrycznego OE starej części. Nawet w obrębie tego samego rocznika jeden model auta mógł wychodzić z różnymi średnicami tarcz i odmiennymi zaciskami.

Różnice milimetrów w położeniu otworów mocujących na zwrotnicy, czy inne wyprofilowanie miejsca pod czujnik ABS potrafią wykluczyć fizyczny montaż nowej blachy.

Podsumowując, fabrycznej osłony przy tarczach nigdy nie warto usuwać, ale jeśli usłyszysz po zmianie kół lekkie szuranie blaszki, najprawdopodobniej układ jest nadal sprawny. Inaczej sprawa wygląda w przypadku tarczy kotwicznej trzymającej mechanizmy. Jej konstrukcja musi pozostawać solidna i nienaruszona. Jeśli hałas nie ustępuje, masz wątpliwości lub widzisz zaawansowaną rdzę przy kołach, nie ryzykuj i zleć kontrolę w sprawdzonym warsztacie.
