Rozmieszczenie świateł w samochodzie – przód, tył i boki

Z przodu samochodu znajdziesz między innymi światła mijania, drogowe, do jazdy dziennej, pozycyjne oraz przednie kierunkowskazy. Z tyłu umieszczone są światła pozycyjne, stopu, cofania, kierunkowskazy, tylne przeciwmgielne i oświetlenie tablicy rejestracyjnej. Z kolei na bokach auta występują kierunkowskazy boczne, a rzadziej także światła obrysowe lub odblaski.

Współczesne reflektory i lampy zespolone potrafią zamknąć wiele z tych funkcji w jednej obudowie. Dlatego samo spojrzenie na kształt klosza to za mało. Kluczem do zrozumienia, jakie rodzaje świateł w samochodzie masz przed sobą, jest połączenie ich położenia na karoserii, koloru oraz momentu, w którym się zapalają.

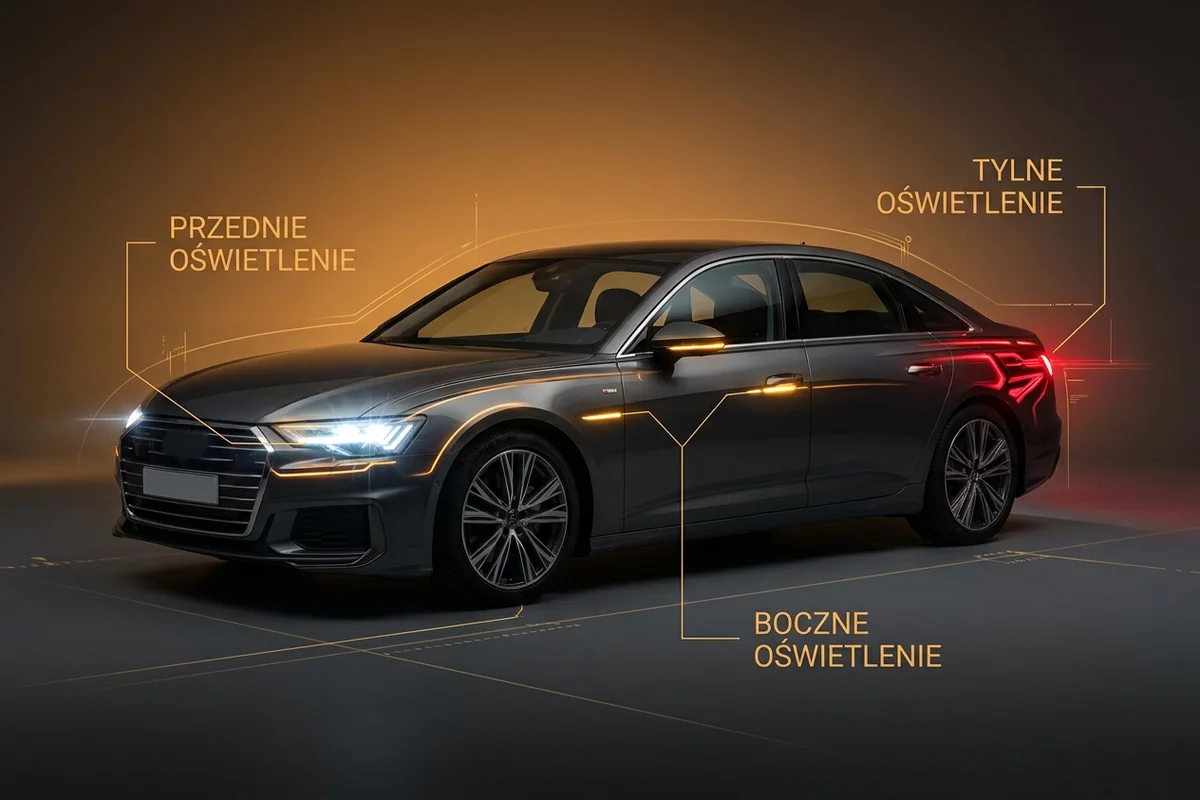

Gdzie są jakie światła w samochodzie? Mapa przodu, tyłu i boków

Białe światła oświetlające drogę są skupione z przodu karoserii, natomiast czerwone światła pozycyjne i hamowania znajdziesz zawsze z tyłu pojazdu. Kierunkowskazy, emitujące żółte światło samochodowe, są z kolei widoczne z przodu, z tyłu oraz z boku. Jedna duża obudowa lampy kryje zazwyczaj w sobie kilka oddzielnych żarówek lub modułów, odpowiadających za różne zadania.

Jak czytać mapę lamp bez znajomości modelu auta?

Położenie poszczególnych funkcji wewnątrz jednego reflektora różni się w zależności od producenta. Jednak bez względu na design karoserii, zawsze zdradzi je kierunek, w którym rzucają blask, oraz ich barwa. Zasada jest prosta: lampa emituje własne światło po włączeniu zasilania, natomiast urządzenie odblaskowe jedynie odbija blask rzucany przez reflektory innych uczestników ruchu.

Szybka mapa: miejsce, kolor i funkcja

Przód samochodu:

• Mijania, drogowe, dzienne
• Pozycyjne przednie
• Przeciwmgielne przednie
• Kierunkowskazy przednie

Jakie światła znajdują się z przodu samochodu?

Z przodu auta typowo znajdują się światła mijania, drogowe, do jazdy dziennej, pozycyjne, kierunkowskazy oraz opcjonalne światła przeciwmgielne. Zdecydowana większość lamp oświetlających drogę przed pojazdem emituje światło białe, a wyłom w tej kolorystyce stanowią jedynie żółte kierunkowskazy przednie.

Reflektor główny: mijania, drogowe i pozycyjne

Światła mijania oświetlają asfalt bezpośrednio przed autem, zachowując asymetryczny kształt snopa światła, aby nie oślepiać kierowców z naprzeciwka. Światła drogowe rzucają mocny, symetryczny strumień na dużą odległość. W zależności od konstrukcji pojazdu, mogą one posiadać osobne komory w reflektorze, wspólny moduł soczewkowy lub zintegrowaną matrycę LED. W głównej obudowie znajdziesz również przednie światła pozycyjne i postojowe. Ich rola to zaznaczenie obecności i szerokości samochodu w warunkach ograniczonej widoczności, a także podczas nocnego postoju. Same w sobie świecą zbyt słabo, by oświetlać jezdnię, dlatego podczas jazdy uzupełniają główne reflektory.

Światła dzienne, kierunkowskazy i przednie przeciwmgielne

Kierunkowskazy zazwyczaj zintegrowane są z głównym reflektorem na jego zewnętrznej krawędzi. Światła do jazdy dziennej (DRL) mogą występować w formie osobnego paska LED na zderzaku lub współdzielić klosz z resztą żarówek. Zauważalnie poprawiają one widoczność auta dla innych kierowców w ciągu dnia, lecz nie zastępują świateł oświetlających drogę po zmroku, dlatego wieczorem należy przełączyć je na światła mijania. Zastanawiając się nad tym, czy przednie i tylne światła przeciwmgielne są obowiązkowe, warto pamiętać, że przepisy nie wymuszają przednich halogenów. Jeśli auto je ma, ich powierzchnia świetlna leży co najmniej 250 mm nad jezdnią i nie wyżej niż światła mijania (w osobowym maks. 800 mm); najczęściej trafiają nisko z przodu, choć przepisy nie wymagają montażu w zderzaku.

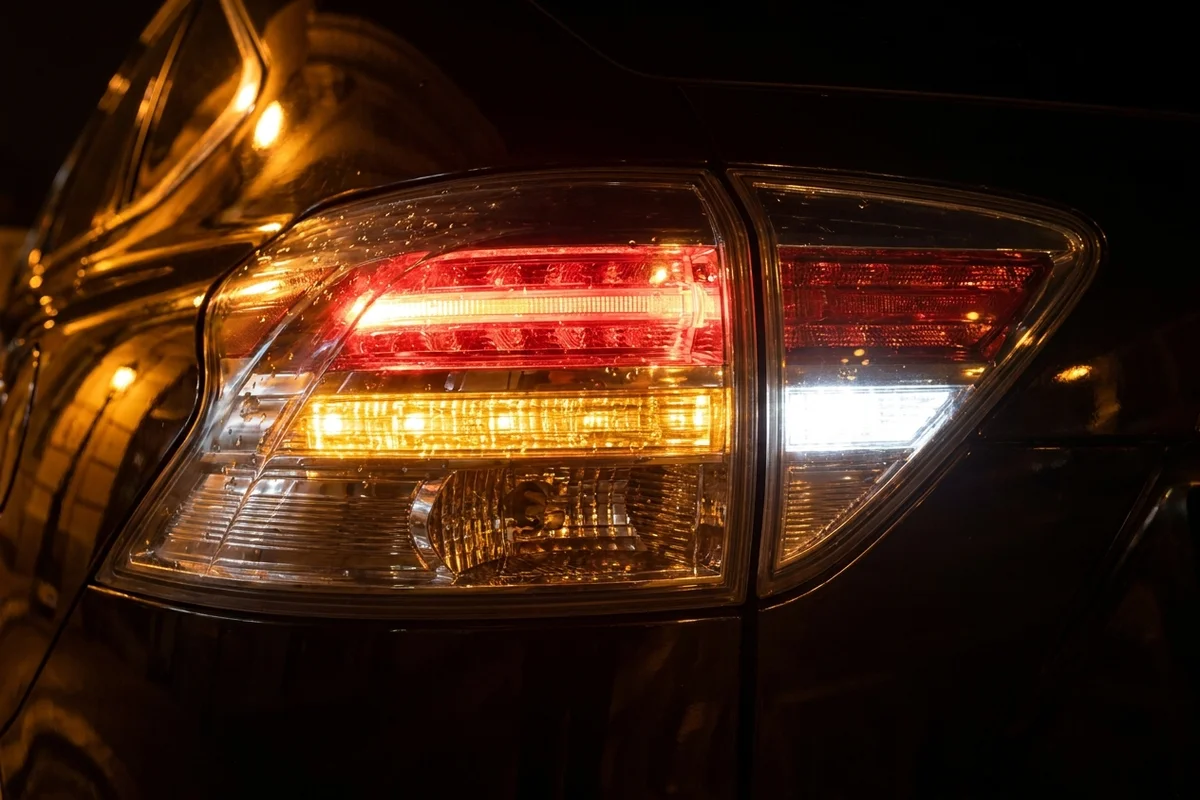

Jak się nazywają tylne światła w samochodzie?

Z tyłu samochodu występują światła pozycyjne, stopu, kierunkowskazy, cofania, tylne przeciwmgielne oraz oświetlenie tylnej tablicy rejestracyjnej. Na czerwono świecą tylne światła pozycyjne, hamowania, przeciwmgłowe, postojowe i obrysowe, a czerwone są też tylne odblaski. Białe barwy to światło cofania i lampki nad tablicą, a barwa żółta oznacza kierunkowskaz.

Lampa zespolona: pozycyjne, stop i kierunkowskaz

Tylne światła pozycyjne włączają się razem ze światłami mijania, świecąc ciągłym, stłumionym blaskiem i zaznaczając szerokość zaparkowanego lub jadącego auta. W tej samej komorze, lub tuż obok niej, znajdują się światła stopu.

Świecą one bardzo intensywną czerwienią i zapalają się przy uruchomieniu hamulca roboczego; w autach z automatycznym hamowaniem lub rekuperacją mogą włączyć się także bez naciśnięcia pedału. Główne światła hamowania występują parzyście, a uzupełnia je dodatkowe, trzecie światło stopu umieszczone wyżej na szybie lub spojlerze. Częścią lampy zespolonej jest też kierunkowskaz, emitujący światło żółte.

Cofania, tylne przeciwmgielne i oświetlenie tablicy

Białe światło cofania włącza się samoczynnie po wybraniu biegu wstecznego, rzucając jasny blask na przestrzeń za pojazdem. Tylne światło przeciwmgłowe jest obowiązkowe w samochodach zarejestrowanych po raz pierwszy od 1 stycznia 1986 r. (przeciwnie niż przednie, które są opcjonalne). Emituje jaskrawe, czerwone światło, poprawiające widoczność podczas gęstej mgły. Może występować jako pojedyncza lampa zajmująca asymetryczne miejsce po lewej stronie zderzaka, albo jako dwa światła rozmieszczone symetrycznie po obu stronach. Oświetlenie tablicy to z kolei dedykowane lampki lub zintegrowane moduły, często wykonane w technologii LED, montowane nad albo obok ramki rejestracji, które rzucają delikatne, białe światło na tablicę.

Jakie światła są po bokach samochodu?

Na bokach samochodu osobowego widoczne są przede wszystkim boczne kierunkowskazy, montowane w przednich błotnikach lub obudowach lusterek. Migają na żółto w tym samym rytmie co przednie i tylne kierunkowskazy auta.

Kierunkowskaz w lusterku lub błotniku

Boczny powtarzacz kierunkowskazu ma informować pieszych, rowerzystów i auta jadące w Twoim martwym polu o zamiarze wykonania manewru. Starsze konstrukcje aut umieszczały małą pomarańczową żarówkę tuż za wnęką przedniego koła. W nowych pojazdach powtarzacz to najczęściej wąski pas diod LED wkomponowany w tył zewnętrznego lusterka.

Światła obrysowe i odblaski boczne

Boczne światła obrysowe wyznaczają krawędź boczną długich pojazdów i aktywnie świecą po zasileniu. Należy odróżnić je od bocznych odblasków, które nie mają własnego źródła światła i jedynie odbijają padający na nie blask. W typowych, kompaktowych autach z europejskiego rynku prawie nigdy nie spotkasz aktywnych świateł obrysowych, choć mogą pojawić się na nich odblaski. Zdarza się też, że w progi i drzwi nowszych aut wbudowane są podświetlenia otoczenia rzucające logo marki na asfalt. Formalnie to zewnętrzne światła grzecznościowe uregulowane w regulaminie ONZ nr 48: mogą działać tylko podczas postoju i nie mogą migać, więc nie są zupełnie dowolną dekoracją.

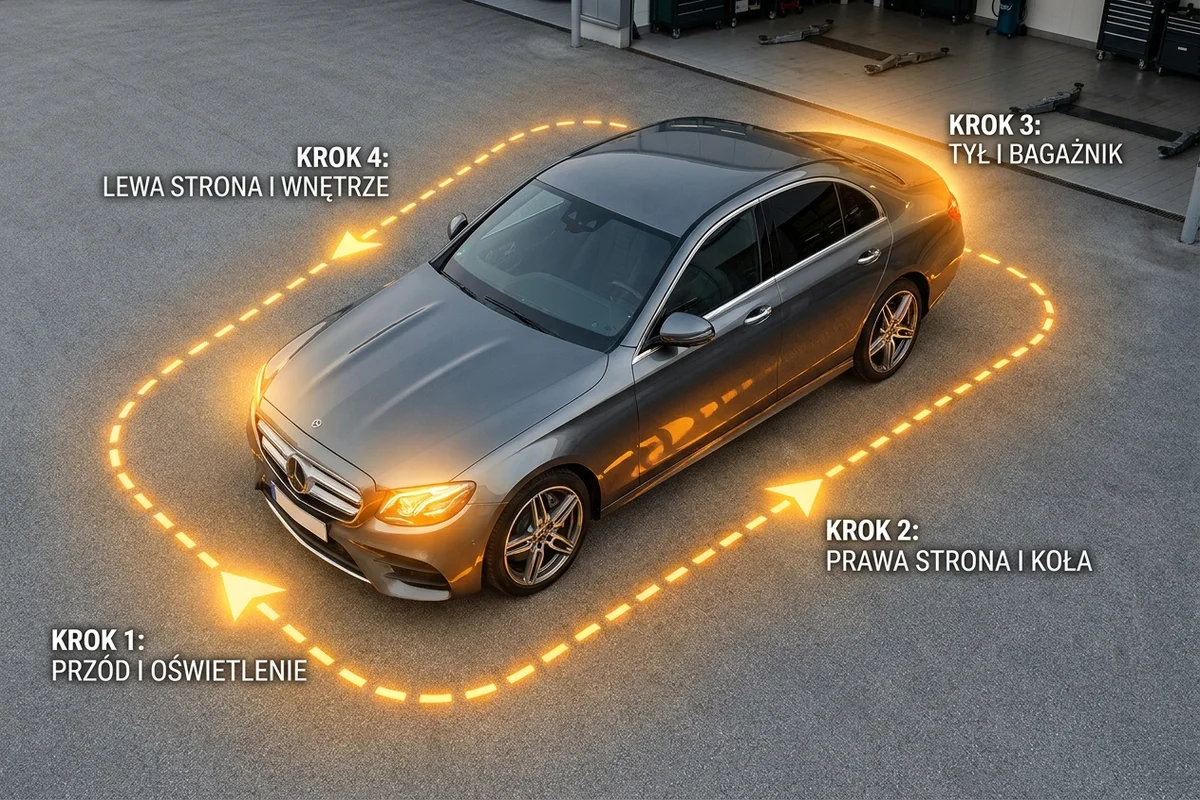

Jak rozpoznać światła podczas obchodzenia samochodu?

Kontrolę żarówek przed egzaminem lub wyjazdem w dłuższą trasę najlepiej wykonywać metodycznie. Obejdź auto zaczynając od przodu, przez prawy bok, następnie tył i lewy bok, dzięki czemu nie pominiesz żadnej strefy. Aby precyzyjnie ustalić działanie lampy na parkingu, musisz najpierw sprawdzić, jak włączyć poszczególne światła korzystając z panelu w kabinie. Pamiętaj o bezpieczeństwie – światło cofania sprawdzaj tylko po upewnieniu się, że pojazd jest zabezpieczony hamulcem postojowym, a silnik nie pracuje. Jeśli nie masz do pomocy drugiej osoby, światła stopu możesz skontrolować, obserwując ich czerwone odbicie w szybie zaparkowanego za Tobą auta lub w witrynie sklepowej.

Checklista przód, boki i tył

Włączanie konkretnych funkcji w aucie i weryfikacja ich na zewnątrz to najskuteczniejszy sposób na rozeznanie się w budowie reflektora. Włączenie przycisku awaryjnego z trójkątem to idealna okazja, by bez odpalania silnika ocenić kierunkowskazy i światła awaryjne z każdej strony pojazdu.

• Z przodu: znajdź szerokie reflektory główne, paski świateł dziennych, ukryte żarówki świateł pozycyjnych, pulsujące na żółto kierunkowskazy oraz nisko zamontowane halogeny przeciwmgielne.
• Z boków: wskaż pracujące kierunkowskazy boczne w lusterkach lub na karoserii przednich nadkoli. Odróżnij je od ewentualnych naklejek odblaskowych.
• Z tyłu: wskaż czerwone światła pozycyjne, weryfikowane przez drugą osobę (lub w odbiciu) ostre światła stopu i trzeci stop u góry, białe światło cofania, jaskrawe tylne światło przeciwmgielne, żółte kierunkowskazy oraz lampki oświetlające tablicę rejestracyjną od góry. Nie pomiń również tylnego odblasku wbudowanego najczęściej w dolny zderzak.

Podsumowując ułożenie lamp karoserii, pamiętaj o prostej regule: przód samochodu służy w pierwszej kolejności jasnemu oświetlaniu drogi, tył informuje innych o Twojej pozycji i manewrach hamowania czy cofania, a boki dbają o to, by sygnał zmiany pasa był widoczny pod wieloma kątami. Jeśli nie masz pewności, za co odpowiada konkretny fragment szkła reflektora, zaparkuj auto, włącz odpowiedni tryb z kabiny i dokonaj obchodu. Pamiętaj, że precyzyjny schemat budowy lamp dla danego modelu znajdziesz zawsze w instrukcji obsługi pojazdu.
