Kontrolki świateł w samochodzie – jak rozpoznać ikonę?

Kontrolki świateł rozpoznaje się po analizie czterech kluczowych elementów: koloru, kształtu piktogramu reflektora, kierunku wiązki kresek oraz ewentualnych znaków dodatkowych. Zielony kolor zazwyczaj potwierdza prawidłowe włączenie podstawowego oświetlenia, niebieski oznacza aktywne światła drogowe, natomiast barwa żółta może sygnalizować włączenie tylnych świateł przeciwmgielnych lub ostrzegać o awarii układu. Prawidłowa interpretacja tych ikon ułatwia bezpieczne korzystanie z pojazdu po zmroku i w trudnych warunkach pogodowych. Jeżeli chcesz poznać pełny przewodnik po wszystkich symbolach pojawiających się na zegarach, sprawdź nasz pełny przewodnik po kontrolkach.

Jak rozpoznać kontrolkę świateł po kolorze i kształcie?

Zgodnie z regulaminem ONZ nr 121 standaryzowana jest część oznaczeń w aucie, a proces ich identyfikacji opiera się na analizie koloru, zwrotu piktogramu, kierunku kresek i znaków dodatkowych. Warianty graficzne oraz dostępny zestaw ikon świateł mogą jednak różnić się w zależności od producenta i rocznika pojazdu.

Co oznacza kolor kontrolki świateł?

Zielona kontrolka świateł najczęściej potwierdza aktywację świateł zewnętrznych i oznacza poprawnie działającą funkcję. Niebieska barwa w układzie oświetlenia sygnalizuje uruchomienie świateł drogowych. Z kolei żółta lub pomarańczowa dioda wymaga uwagi. Może sygnalizować włączone tylne światło przeciwmgielne, automatykę sterowania albo usterkę układu. Sam kolor należy zawsze analizować łącznie z widocznym piktogramem. Jeśli interesuje Cię szersze znaczenie kolorów kontrolek na desce rozdzielczej, ta sama hierarchia ważności dotyczy wszystkich innych układów pojazdu.

Jak czytać reflektor, kreski i dodatkowe znaki?

Kierunek kresek to najważniejsza informacja o rodzaju wiązki światła emitowanej przed Twoje auto. Kreski opadające ukośnie w dół, informujące o asymetrycznej wiązce ograniczającej oślepianie, oznaczają światła mijania. Z kolei poziome promienie skierowane na wprost wskazują światła drogowe. Falista, pionowa linia przecinająca te kreski identyfikuje kontrolki świateł przeciwmgielnych, a o tym czy mowa o lampach przednich, czy tylnych, decyduje zwrot całego piktogramu. Czasem przy symbolu reflektora pojawia się litera "A", która zależnie od producenta może wskazywać na asystenta świateł drogowych lub zwykły czujnik zmierzchu.

Kontrolki świateł w samochodzie: macierz symboli i kolorów

Macierz symboli pozwala zidentyfikować nieznane oznaczenia świateł na desce rozdzielczej w dwóch prostych krokach: najpierw dopasowując kolor piktogramu, a następnie analizując charakterystyczny układ kresek i ewentualne znaki dodatkowe. Dzięki temu błyskawicznie rozpoznasz podstawowe kontrolki świateł w samochodzie.

Która ikona oznacza światła pozycyjne, mijania i drogowe?

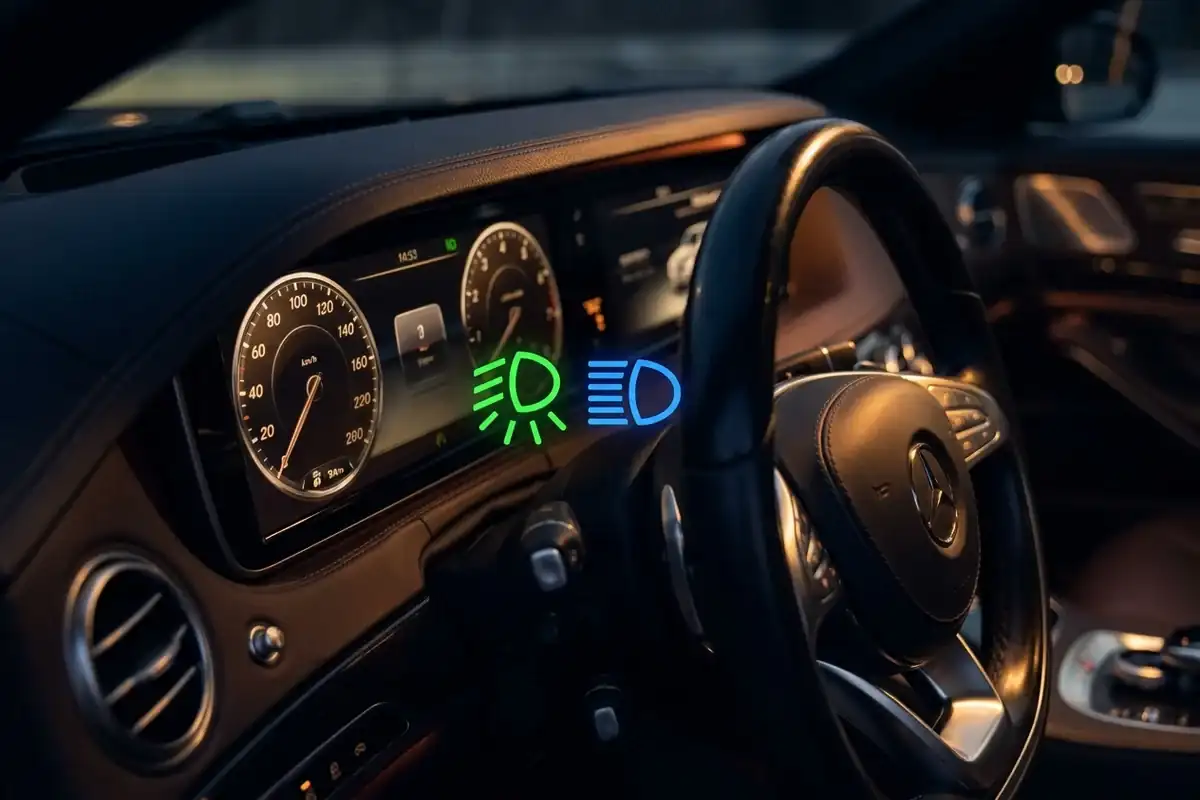

Światła pozycyjne prezentowane są zazwyczaj na zielono jako dwa niewielkie, przeciwległe półokręgi z krótkimi promieniami rozchodzącymi się na boki. Z kolei najważniejsze oznaczenie świateł w aucie do jazdy po zmroku to zielony piktogram reflektora z kilkoma kreskami opadającymi ukośnie w dół. Jeśli chcesz dokładniej zgłębić ten temat, sprawdź nasz szczegółowy materiał o tym, jak wygląda symbol świateł mijania. Trzecim wariantem jest funkcja świateł drogowych – sygnalizuje je zawsze niebieski piktogram reflektora z idealnie poziomymi kreskami.

Jak odróżnić przednie i tylne światła przeciwmgielne?

Przednie światła przeciwmgielne rozróżnisz po zielonym reflektorze z kreskami skierowanymi w dół oraz przecinającą je pionową, falistą linią. Z kolei tylne światła przeciwmgielne to piktogram w kolorze żółtym lub pomarańczowym, który jest zwrócony w przeciwnym kierunku. Ta podwójna różnica w kolorze i zwrocie ułatwia poprawne zidentyfikowanie włączonej funkcji i pomaga upewnić się, że kontrolki świateł w aucie nie pomylą Ci się w gęstej mgle podczas jazdy.

Co oznaczają symbole DRL, AUTO i reflektor z literą A?

Zestaw wskaźników może wyświetlać na desce napis "DRL" lub specjalny, odrębny symbol świateł dziennych, który informuje o ich aktywnej pracy bądź awarii (zależnie od koloru wyświetlanego komunikatu). Widoczny napis "AUTO" przy symbolu świateł oznacza najczęściej wybranie trybu automatycznego, co nie jest równoznaczne z tym, że w danej chwili rzeczywiście świecą światła mijania. Często spotykany, niebieski reflektor z literą "A" to specyficzne światła na desce rozdzielczej wskazujące na aktywnego asystenta świateł drogowych, choć dokładne działanie tego układu warto zweryfikować w instrukcji obsługi.

Czy świecąca kontrolka zawsze oznacza, że światła działają?

Świecąca na zielono lub niebiesko kontrolka świateł na zegarach potwierdza jedynie wydanie poprawnego polecenia aktywacji funkcji, ale nie gwarantuje, że układ rzeczywiście emituje strumień światła. W praktyce światła kontrolne w samochodzie nie zastępują tradycyjnej weryfikacji żarówek, ponieważ wskaźnik może komunikować się ze sprawnym przełącznikiem w kabinie, ignorując uszkodzoną fizycznie instalację lub sam palnik na zewnątrz pojazdu.

Kontrolka aktywnej funkcji a komunikat o awarii

Jednolity piktogram to standardowa informacja potwierdzająca włączenie konkretnych świateł. Dopiero pojawienie się wykrzyknika, widocznego przekreślenia obudowy lub jednoznacznego komunikatu tekstowego na ekranie komputera wskazuje na potrzebę pilnej diagnostyki. W nowoczesnych samochodach wyposażonych w reflektory LED awaria bywa złożona, a żółte kontrolki świateł mogą zgłaszać błąd związany nie z całkowitym brakiem oświetlenia, lecz ze spaleniem się zaledwie pojedynczego segmentu matrycy lub usterką zaawansowanego sterownika.

Dlaczego kontrolka świeci, choć lampy nie działają prawidłowo?

Dzieje się tak, ponieważ architektura elektroniki zależy od producenta samochodu, a zielona kontrolka może pobierać sygnał bezpośrednio z przełącznika, a nie z samej lampy. Jeśli zepsuła się żarówka, zerwał się obwód przy reflektorze albo przepalił się bezpiecznik wykonawczy, system wciąż może uważać funkcję za włączoną. Działanie oświetlenia należy regularnie kontrolować z zewnątrz na postoju, co najwygodniej wykonać z pomocą drugiej osoby. W przypadku wykrycia nieprawidłowości warto zlecić diagnostykę, którą przeprowadzi dowolny warsztat.

Jak zidentyfikować nieznaną ikonkę świateł w aucie?

Identyfikacja każdej nieznanej kontrolki powinna przebiegać w uporządkowanej kolejności: zaczynając od określenia barwy, poprzez ustalenie zwrotu piktogramu i układu kresek, aż po odczytanie znaków dodatkowych. Jeśli wizualne oznaczenie świateł na desce rozdzielczej nadal wymyka się schematom, miarodajnym punktem odniesienia staje się fabryczna instrukcja obsługi danego modelu pojazdu.

Rozpoznawanie kontrolki krok po kroku

Proces odkodowania zagadkowej kontrolki świateł w aucie jest bardzo intuicyjny, jeśli wiesz, na co patrzeć po kolei:

• Krok 1: Odczytaj kolor. Zielony to informacja, niebieski powiązany jest ze światłami drogowymi, a żółty to funkcja specjalna bądź usterka układu. Jeśli zauważysz czerwoną kontrolkę lub komunikat o poważnej awarii, zatrzymaj pojazd w bezpiecznym miejscu. Postępuj zgodnie z instrukcją obsługi auta i nie ustalaj znaczenia usterki wyłącznie przez podobieństwo symbolu.
• Krok 2: Ustal zwrot piktogramu. Wskazuje on na oświetlenie zamontowane z przodu (świeci w lewo) lub z tyłu auta (świeci w prawo).
• Krok 3: Zweryfikuj kąt padania wiązki. Kreski poziome to światła na drogę przed nami (drogowe), kreski opadające w dół to asymetryczna wiązka ograniczająca oślepianie (mijania), a pionowa fala to oświetlenie na trudne warunki (przeciwmgielne).
• Krok 4: Sprawdź obecność innych elementów, takich jak wykrzykniki, litera „A” lub symbol żarówki ostrzegawczej.
• Krok 5: Zrób zdjęcie wyświetlanej kontrolki. Zapisz markę, model, rocznik pojazdu oraz pełną treść pojawiającego się komunikatu. Ułatwi to weryfikację problemu.

Jeśli wynik obserwacji nie pasuje do ogólnego standardu, pozostaje Ci weryfikacja zarejestrowanego znaku w dziale zestawu wskaźników instrukcji Twojego auta.

Kiedy potrzebna jest instrukcja konkretnego samochodu?

Sprawdzenie fabrycznej dokumentacji jest niezbędne przy nowoczesnych, zautomatyzowanych systemach świetlnych. Wynika to z faktu, że ten sam dodatkowy znak (na przykład litera "A" obok reflektora) może u jednego producenta oznaczać prosty czujnik zmierzchu, a u innego zaawansowany system adaptacyjnych świateł wycinających inne pojazdy z wiązki. Podobnie, instrukcja jest kluczowa dla odczytania błędów systemu poziomowania lamp i uszkodzeń matryc LED.

Najczęstsze pomyłki przy odczytywaniu kontrolek świateł

Najczęstsza pomyłka kierowców polega na założeniu, że każda niebieska lampka to ostrzeżenie układu chłodzenia, a każda żółta to kosztowna usterka. Poprawne rozpoznanie zależy od wyłapania szczegółów z budowy kontrolki świateł – kształt reflektora i kierunek ułożenia kresek decydują o ostatecznym znaczeniu komunikatu na desce.

Światła drogowe czy niebieska kontrolka temperatury?

Błąd w tej kwestii wynika z faktu, że obie kontrolki dzielą identyczną, rzadko spotykaną niebieską barwę. Symbol świateł drogowych przedstawia bardzo wyraźny zarys reflektora wypuszczającego poziome, długie promienie. Z kolei niebieska kontrolka temperatury to zazwyczaj piktogram przypominający termometr pionowo opuszczony na fale. Choć kolor łączy oba te komunikaty, funkcja jest zupełnie inna.

Tylne przeciwmgielne czy ostrzeżenie o awarii lampy?

Żółte lub pomarańczowe powiadomienia często powodują u kierowców stres, mimo że żółte tylne światło przeciwmgielne to po prostu informacja o celowo aktywowanej funkcji. Piktogram przedstawia w tym przypadku wyraźny zarys reflektora zwróconego w prawo z falistą linią. Z kolei komunikat błędu instalacji oświetleniowej to przeważnie wykrzyknik, żarówka z krzyżykiem lub dosłowny napis tekstowy. Ważne też, by tych żółtych komunikatów nie pomylić z systemem ciśnienia opon. Żółty symbol kontrolki TPMS ma kształt spłaszczonego u dołu przekroju opony z wykrzyknikiem w środku, a nie bryły klasycznego reflektora.

Podstawowa reguła nawigacji po systemie kontrolek oświetleniowych jest prosta: kolor określa główną kategorię informacji, linie wiązki precyzyjnie definiują oświetlany obszar, a małe znaki poboczne (fala, wykrzyknik, litery) określają status i tryb danej funkcji. Jeżeli macierz ikon nie potrafi jednoznacznie zidentyfikować wariantu migającego na Twojej desce rozdzielczej, właściwym punktem odniesienia zawsze pozostaje oryginalna specyfikacja techniczna i instrukcja obsługi udostępniona przez producenta samochodu.
