Ustawianie świateł w samochodzie – jak wyregulować reflektory i wiązkę?

Prawidłowo ustawione światła mijania tworzą wyraźną granicę światła i cienia: jej pozioma część opada zgodnie z wartością podaną na reflektorze, a część po prawej stronie unosi się, doświetlając pobocze. Ustawienie można wstępnie sprawdzić na równej nawierzchni przed ścianą, lecz dokładną regulację wysokości i kierunku wykonuje się przyrządem optycznym w warsztacie. Źle skierowana wiązka to podwójny problem. Z jednej strony odczuwalnie skraca Twoją widoczność w nocy, z drugiej oślepia kierowców jadących z naprzeciwka. Dlatego tak ważne jest, aby rozpoznać błędy ułożenia plamy świetlnej na drodze. Jeśli chcesz poznać szerszy kontekst układów oświetleniowych, sprawdź nasz przewodnik po oświetleniu samochodu.

Jak powinny świecić prawidłowo ustawione światła mijania?

Światła mijania przeznaczone do ruchu prawostronnego mają wyraźną granicę światła i cienia: poziomą po lewej stronie oraz wznoszącą się po prawej, co pozwala oświetlić znaki i pieszych bez rażenia innych kierowców. Poziome odcinki obu reflektorów powinny znajdować się na wysokości wynikającej z ich nominalnego pochylenia, a punkty załamania wiązek muszą odpowiadać fizycznym osiom lamp.

Jeśli podczas jazdy nie widzisz wyraźnego odcięcia światła, poziom obu wiązek wyraźnie się różni lub świecą one ponad zderzakami innych aut, sama ocena z fotela kierowcy przestaje wystarczać. To sygnał, że układ wymaga sprawdzenia. Więcej o podstawach działania tej wiązki znajdziesz w artykule o tym, jak działają światła mijania.

Jak rozpoznać asymetryczną granicę światła i cienia?

W ruchu prawostronnym uniesienie wiązki zawsze występuje po prawej stronie obu reflektorów. Nie oznacza to jednak, że prawy reflektor jest ustawiony wyżej. Dwa poziome odcinki plamy światła powinny mieć ten sam nominalny spadek. Asymetria dotyczy wyłącznie kształtu rozsyłu światła wydobywającego się z soczewki lub odbłyśnika, a nie różnicy wysokości montażu lamp.

Co kształt wiązki mówi o błędzie ustawienia?

Obraz rzucany na gładką powierzchnię szybko ujawnia usterki. Wiązka skierowana ponad linię nominalną bezpośrednio oślepia nadjeżdżających. Z kolei światło padające zbyt blisko samochodu niebezpiecznie skraca użytecznie oświetlony odcinek drogi. Rozbieżne wysokości mogą wynikać nie tylko ze złej regulacji, ale też z krzywo zamontowanej żarówki lub uszkodzenia samego mocowania klosza.

Jak przygotować samochód do ustawiania świateł?

Samochód do pomiaru musi stać na płaskiej, poziomej nawierzchni, idealnie prostopadle do ściany, ze skontrolowanym ciśnieniem w oponach i czystymi kloszami. Zanim zaczniesz wyznaczać linie, wyprostuj koła, kilkukrotnie ugnij zawieszenie dociskając maskę i bagażnik, a następnie usuń z auta nietypowy ładunek. Paliwo oraz standardowe wyposażenie zostaw tak, jak określił producent pojazdu.

Warunki stanowiska i położenie samochodu

Kluczem do prawidłowego pomiaru jest zachowanie geometrii. Odległość od ściany mierzy się od powierzchni szybki reflektora, a nie od przedniego zderzaka. Jakikolwiek błąd w odległości zmienia wyniki obliczeń docelowej granicy obniżenia.

Nierówna nawierzchnia bardzo utrudnia stosowanie domowych metod. Posadzka pochylona zaledwie o 1 cm na 1 m wprowadza błąd równy 5 cm przy dystansie 5 metrów. Taka różnica całkowicie zafałszuje wynik kontroli.

Co sprawdzić przed ruszeniem regulatorów?

Często błędy oświetlenia wynikają z usterek mechanicznych, których nie naprawisz kręceniem śrubkami. Luźny reflektor, pęknięte ucho montażowe lub niedziałający silniczek korektora sprawią, że plama światła będzie drżeć podczas jazdy i zmieniać pozycję na każdym wyboju.

Jak ustawić światła na ścianie krok po kroku?

Nominalny spadek odczytasz z oznaczenia tłoczonego na obudowie reflektora w komorze silnika lub z danych producenta. Wartość 1,0% oznacza obniżenie horyzontalnej granicy wiązki o 1 cm na każdy 1 metr oddalenia od ściany. Dla takiego spadku, samochód ustawiony 5 metrów od muru powinien wyświetlać plamę o 5 cm niższą niż geometryczny środek żarówki. Na dystansie 10 metrów będzie to dokładnie 10 cm poniżej środka reflektora.

Jak wyznaczyć linie odniesienia na ścianie?

Zaczynamy od dokładnego oklejenia ściany taśmą izolacyjną lub malarską. Należy postępować według kilku kroków:

• Wyznacz na ścianie pionową oś przechodzącą dokładnie przez środek samochodu.
• Oznacz pionowe osie środków obu reflektorów (rozstaw lamp).
• Połącz je poziomą linią odpowiadającą fizycznej wysokości środków lamp nad podłożem.
• Oblicz docelową linię spadku według wzoru: obniżenie (cm) = odległość (m) × pochylenie (%).
• Naklej drugą, poziomą taśmę oznaczającą linię docelowego załamania poniżej osi lamp.

W praktyce, jeśli Twoje auto ma na naklejce pod maską wartość 1,2% i stoisz 5 metrów od ściany, docelowa pozioma linia musi znaleźć się 6 cm poniżej fizycznego środka soczewki.

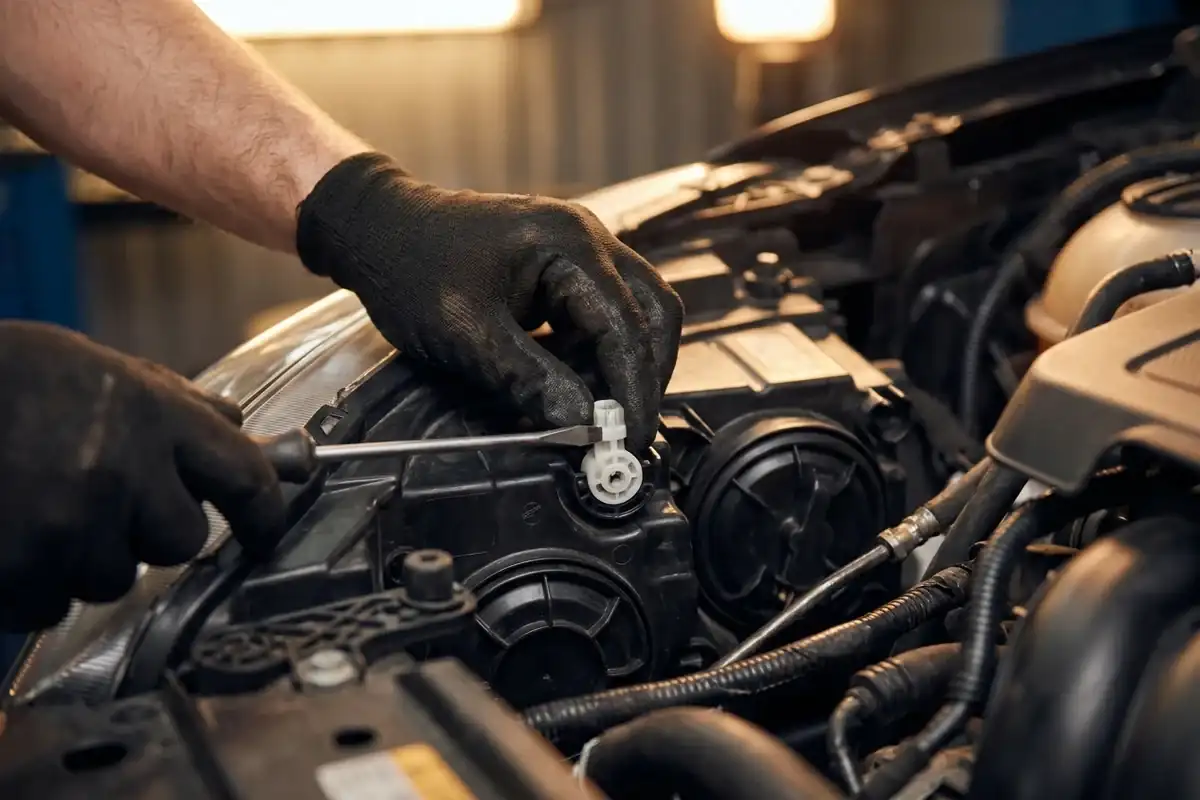

Jak regulować wysokość i kierunek wiązki?

Mechaniczne regulatory przy lampach działają osobno dla pionu i poziomu. Najpierw ustawia się wysokość lewego, poziomego odcinka wiązki, a dopiero potem koryguje na boki, celując punktem załamania w osie pionowe. Ważna zasada: kontroluj lampy oddzielnie. Zasłoń drugi reflektor ciemnym materiałem, ale tak, aby nie przegrzać jego klosza. Pamiętaj, że ściana ujawni tylko rażące odchylenia. Samodzielna korekta na podjeździe nigdy nie zmierzy światłości ani mikrotolerancji z dokładnością certyfikowanego przyrządu optycznego.

Regulacja świateł pokrętłem: co zmienia i w którą stronę kręcić?

Pokrętło zlokalizowane na desce rozdzielczej ma jedno zadanie: kompensuje obniżenie tyłu samochodu pod wpływem ładunku, jednorazowo zmieniając wysokość obu wiązek w dół. Narzędzie to nie służy do naprawiania błędnego ustawienia bazowego śrubami.

Najczęściej zmiana pozycji z cyfry 0 na 1, 2 lub 3 opuszcza plamę światła. Dokładne wartości przewidziane dla kompletu pasażerów czy zapakowanego bagażnika sprawdzisz zawsze w instrukcji obsługi konkretnego modelu. Nie kręć pokrętłem w ciemno.

Pokrętło korektora a śruby reflektora

Mechanizm śrub na obudowie lampy działa niezależnie od pokrętła w kabinie, stanowiąc mechaniczny punkt wyjścia dla wszystkich ustawień. Korektor elektroniczny korzysta z tego punktu jako bazy.

Jak bezpiecznie ustalić kierunek działania śruby?

Nie istnieje uniwersalna zasada mówiąca, że ruch w prawo zawsze podnosi reflektor. Kierunek reakcji zależy od wbudowanej przekładni. Przed rozpoczęciem regulacji zaznacz markerem początkowe położenie śruby.

Następnie wykonaj ćwierć obrotu i uważnie obserwuj ruch horyzontalnej linii na ścianie. Brak jakiejkolwiek reakcji, dziwne przeskakiwanie mechanizmu lub gwałtowne opadnięcie wiązki to sygnały uszkodzonego trzpienia. Dalsze siłowe obracanie kluczem może trwale uszkodzić plastikowe elementy lampy.

Jak ustawia się reflektory soczewkowe, LED i adaptacyjne?

Fizyka padania światła się nie zmienia – reflektor soczewkowy oceniamy i regulujemy dokładnie tak samo, szukając asymetrycznej granicy na podstawie nominalnego procentowego spadku. Zastosowanie soczewki skupiającej nie modyfikuje wzoru pomiaru. Automatyczne samopoziomowanie z czujnikami na wahaczach koryguje bieżące przechyły karoserii, ale nie zastępuje kalibracji bazowej.

Jeżeli wymieniono kompletną lampę LED, sterownik poziomowania lub czujnik położenia nadwozia, często wymagane jest zapisanie ustawienia podstawowego z użyciem urządzenia diagnostycznego. Dopiero po takim kroku mechaniczne ustawienie punktu startowego staje się skuteczne. Zobacz więcej o różnicach między tymi systemami i ich budowie w artykule opisującym rodzaje reflektorów samochodowych.

Kiedy metoda na ścianę przestaje wystarczać?

Brak stabilnej granicy w trybie aktywnym oznacza problem dla domowego mechanika. Lampy adaptacyjne czy matrycowe (wycinające poszczególne strefy) wymagają diagnostyki z użyciem testera, który blokuje je w trybie podstawowym.

Ile kosztuje ustawienie świateł i kiedy pojechać do warsztatu?

Na stacjach diagnostycznych kontrola lub ustawienie pary standardowych reflektorów wiąże się z wydatkiem na poziomie od 20 do około 150 zł. Złożona diagnostyka i kalibracja systemów adaptacyjnych wyceniane są osobno. Koniecznie zaplanuj pomiar przyrządem w warsztacie, gdy:

• inni kierowcy na drodze sygnalizują mruganiem, że są oślepiani,
• dokonano zmiany fabrycznej wysokości zawieszenia pojazdu.

Przepisy określają dopuszczalne pole do błędu. Zgodnie z normami, tolerancja odchylenia wiązki w poziomie wynosi do 5 cm na 10 m w lewo i do 20 cm na 10 m w prawo. Z kolei w pionie wiązka może różnić się od nominału o 3 cm w górę i 5 cm w dół na dystansie 10 metrów. Brak ostrej granicy skutkuje stwierdzeniem usterki podczas przeglądu.

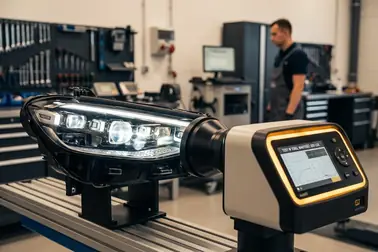

Co daje pomiar przyrządem optycznym?

Przyrząd kontroli świateł eliminuje największą słabość metody garażowej: błąd podłoża. Pozwala precyzyjnie odnieść plamę światła do wartości nominalnej reflektora oraz zbadać punkt załamania kątowego bez wahania, czy aby mur na pewno był prostopadły.

Kiedy regulacja nie usunie problemu?

Różnicy w jasności lewej i prawej strony oraz zjawiska rozmywania cienia nie skorygujesz żadną śrubą. Jeżeli odbłyśnik zmatowiał ze starości, szkło pokryło się siatką pęknięć, a światło ledwo dociera do asfaltu, układ wymaga interwencji poza ustawianiem. Więcej o diagnozowaniu takich stanów przeczytasz w tekście o tym, dlaczego pojawiają się przyczyny słabego światła mijania.

Poprawne oświetlenie wymaga spójnych działań. Zawsze najpierw odczytaj nominalny spadek z obudowy i starannie przygotuj samochód. Kwestie obciążenia wnętrza, ustawienia kół oraz wyjściowej pozycji pokrętła w kabinie dobieraj zgodnie z instrukcją obsługi pojazdu. Nie używaj korektora jako zamiennika mechanicznego ustawiania śrubami. Jeżeli zauważysz, że plama na murze traci ostre krawędzie, wymieniasz podzespoły zawieszenia lub używasz reflektorów adaptacyjnych, porzuć taśmę izolacyjną na ścianie na rzecz wizyty na stacji kontroli pojazdów z profesjonalnym sprzętem optycznym.
