Układ napędowy samochodu – budowa i działanie

Układ napędowy przenosi moment obrotowy ze skrzyni biegów do napędzanych kół, a po drodze może zmieniać przełożenie, kierunek obrotu i podział napędu. Jego budowa zależy od rozmieszczenia silnika i napędzanych osi. Najczęściej obejmuje przekładnię główną, mechanizm różnicowy oraz półosie z przegubami, a w bardziej rozbudowanych układach na pokładzie znajduje się także wał pędny, skrzynia rozdzielcza i sprzęgło międzyosiowe.

Termin ten ma dwa znaczenia w świecie motoryzacji. W szerokim ujęciu to cały zestaw komponentów od źródła energii aż po asfalt, o czym szerzej przeczytasz w naszym przewodniku po rodzajach napędów. Z kolei w węższym ujęciu, i na tym skupimy się dzisiaj, układ napędowy oznacza wyłącznie te elementy, które przejmują pracę wykonaną przez silnik i dostarczają ją do kół. Prześledzimy tę drogę krok po kroku.

Co to jest układ napędowy samochodu i gdzie się zaczyna?

Układ napędowy w ujęciu konstrukcyjnym zaczyna się na wyjściu ze skrzyni biegów i kończy w momencie przekazania obrotów na piasty kół. W szerszym znaczeniu zalicza się do niego całą ścieżkę napędu od silnika, przez sprzęgło lub konwerter, po skrzynię biegów i elementy doprowadzające moc do osi. Niezależnie od definicji, jego głównym zadaniem jest dostarczenie energii tam, gdzie styka się ona z drogą.

Układ napędowy a zespół napędowy

Często mylonym pojęciem jest zespół napędowy. Silnik wytwarza moment obrotowy, a skrzynia biegów zmienia jego przełożenie. Te dwa elementy stanowią wspólnie zespół napędowy. Jeśli interesują Cię same źródła mocy, sprawdź rodzaje silników samochodowych. Dalsze elementy, które fizycznie doprowadzają ten moment i rozdzielają go między koła, tworzą właściwy układ przeniesienia napędu.

Jakie zadania wykonuje układ napędowy?

Główne zadanie to transport energii, ale po drodze układ wykonuje szereg trudnych operacji. Przekazuje moment, redukuje prędkość obrotową wychodzącą ze skrzyni oraz zmienia kierunek obrotu często o 90 stopni (szczególnie w autach z silnikiem wzdłużnym). Dodatkowo jego mechanizmy umożliwiają różne prędkości kół na zakręcie, zapobiegając uślizgom opon. Rozdział sił na jedną lub dwie osie może być całkowicie stały, dołączany mechanicznie przez kierowcę albo płynnie sterowany przez elektronikę.

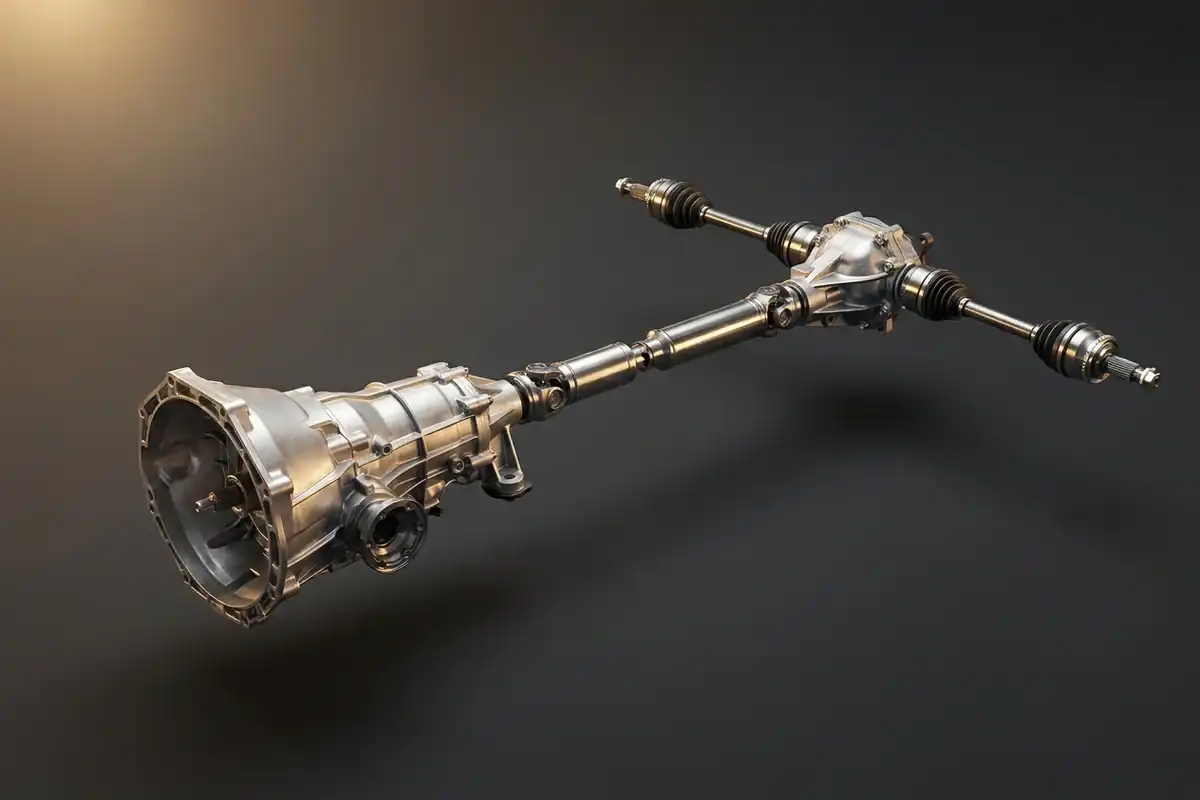

Jak moment obrotowy trafia ze skrzyni biegów do kół?

Moment obrotowy trafia do kół, przepływając sekwencyjnie przez wyjście skrzyni biegów, przekładnię główną, mechanizm różnicowy, a na końcu przez półosie i przeguby. Taka ścieżka pozwala na płynne zwielokrotnienie siły napędowej kosztem prędkości obrotowej, zanim energia dotrze do piast kół.

Kolejność pracy podzespołów

1. Skrzynia biegów dobiera podstawowe przełożenie dla danej prędkości jazdy.
2. Przekładnia główna wykonuje stałą, dodatkową redukcję obrotów.
3. Mechanizm różnicowy (dyferencjał) rozdziela wygenerowany moment na lewe i prawe koło.
4. Półosie z przegubami doprowadzają napęd bezpośrednio do piast, kompensując ruchy zawieszenia.

W mechanicznych układach napędu obu osi między skrzynią biegów a osiami może występować skrzynia rozdzielcza lub przekładnia kątowa ze sprzęgłem, która kieruje moment na przód i tył. Elektrycznie napędzana druga oś nie wymaga mechanicznego wału ani klasycznej skrzyni rozdzielczej.

Przełożenie, moment i straty mechaniczne

Zależność teoretyczna w układzie jest prosta: wyjściowy moment na kołach to moment generowany przez silnik pomnożony przez aktualne przełożenie biegu oraz przełożenie przekładni głównej. Zwiększenie przełożenia sprawia, że koła dostają większy moment obrotowy, ale przy tych samych obrotach silnika kręcą się wolniej. W rzeczywistości wynik końcowy jest zawsze odrobinę niższy ze względu na straty mechaniczne i tarcie w zazębieniach, uszczelnieniach oraz łożyskach.

Półosie, przeguby i wał napędowy: jak przenoszą obrót?

Półosie, przeguby i wał napędowy transportują ruch obrotowy z dyferencjału do kół lub ze skrzyni do mostu, dostosowując się do nieustannych ruchów nadwozia i zawieszenia. Półosie obsługują krótkie dystanse między środkiem osi a kołem, natomiast wał przekazuje napęd wzdłużnie, pod podłogą pojazdu.

Półoś i przegub homokinetyczny

Półoś napędowa łączy mechanizm różnicowy z piastą koła. Ponieważ zawieszenie stale ugina się na wybojach, a przednie koła dodatkowo skręcają, półoś musi być łamana. Służą do tego przeguby homokinetyczne, które przekazują ruch, utrzymując jednakową prędkość kątową na wejściu i wyjściu przegubu.

Przegub zewnętrzny (przy kole) znosi duże kąty skrętu, a wewnętrzny (przy skrzyni) kompensuje wzdłużną zmianę odległości w trakcie pracy amortyzatorów. Krytycznym elementem jest gumowa osłona przegubu, ponieważ jej pęknięcie powoduje wyrzut smaru. Taka usterka sprawia, że woda i piasek bardzo szybko niszczą powierzchnie robocze, a czas zużycia elementu jest ściśle zależny od występujących warunków drogowych.

Wał, podpory i połączenia przegubowe

Wał napędowy występuje głównie w autach z tylnym napędem (RWD) lub napędem na obie osie (AWD/4WD). Aby zredukować drgania przy wysokich obrotach, długi wał dzieli się często na dwa odcinki podparte łożyskiem zwanym podporą wału. Istotną rolę odgrywa tu również wielowypust, czyli połączenie przesuwne, które kompensuje zmianę długości układu wynikającą z ruchów zawieszenia względem nadwozia. Więcej detali o serwisie znajdziesz w tekście o budowie przegubów i wału. Niewyważenie tego elementu wywołuje wibracje wyczuwalne w kabinie, a zużyte połączenia przegubowe na jego końcach generują głuche stuki przy każdej zmianie kierunku obciążenia (np. podczas gwałtownego puszczenia gazu). Szczegóły budowy, objawów zużycia i naprawy opisujemy w artykule o przegubach i wale napędowym.

Jak działają przekładnia główna, dyferencjał i most napędowy?

Przekładnia główna na stałe obniża obroty docierające ze skrzyni biegów, a dyferencjał dopuszcza różnicę prędkości kół podczas jazdy w łuku. Z kolei most napędowy to kompleksowy zespół konstrukcyjny, który oprócz obudowy obejmuje przekładnię, mechanizm różnicowy, półosie i ich łożyskowanie. Zestaw ten znajduje się na osi, na którą trafia moc z silnika.

Przekładnia główna i zmiana kierunku napędu

Zadaniem przekładni głównej jest redukcja prędkości wyjściowej przy równoczesnym pomnożeniu momentu. Składa się ona z mniejszego zębnika i dużego koła talerzowego. W autach, gdzie silnik jest z przodu, a napędzana oś z tyłu, wał pędny biegnie wzdłużnie, natomiast koła kręcą się poprzecznie. Wymusza to zastosowanie przekładni kątowej, najczęściej hipoidalnej, która zmienia oś obrotu napędu zazwyczaj o 90 stopni.

Dlaczego koła na zakręcie potrzebują dyferencjału?

Gdy samochód pokonuje zakręt, koło zewnętrzne jedzie po łuku o większym promieniu niż koło wewnętrzne. Oznacza to, że ma do pokonania dłuższą drogę, a więc musi kręcić się szybciej. W otwartym wariancie zadanie to realizuje mechanizm różnicowy.

Gdyby osie obu kół połączyć sztywno na asfalcie, wywołałoby to silne naprężenia układu napędowego, poślizg jednej z opon i utratę stabilności auta w zakręcie. Więcej o samej konstrukcji zębatek satelitarnych przeczytasz w tekście o działaniu mechanizmu różnicowego.

Dyferencjał a kompletny most napędowy

Wielu kierowców używa słów dyferencjał i most napędowy jako synonimów, co jest błędem rzeczowym. Dyferencjał (mechanizm różnicowy) to zespół kół zębatych rozdzielający siłę napędową. Z kolei most napędowy to kompletny zespół mechaniczny, w którego sztywnej obudowie (pochwie) mieszczą się zarówno przekładnia główna, mechanizm różnicowy, jak i łożyskowanie samych półosi. Sztywne mosty stosuje się głównie w autach terenowych i dostawczych. W wielu nowoczesnych autach osobowych dyferencjał jest zintegrowany z modułem transaxle lub stanowi osobny blok dla niezależnego zawieszenia. Kontekst historyczny i różnice omawiamy w artykule o budowie mostu napędowego. Osobno rozbieramy mechanizm różnicowy oraz most napędowy.

Po co stosuje się skrzynię rozdzielczą, reduktor i sprzęgło międzyosiowe?

Skrzynia rozdzielcza z reduktorem i sprzęgłem międzyosiowym występują w samochodach napędzających dwie osie, służąc do dzielenia wyjściowego momentu na przód i tył oraz zwiększania jego wartości w trudnym terenie. Komponenty te odróżniają prosty napęd na jedną oś od układów 4WD i zaawansowanych systemów AWD.

Skrzynia rozdzielcza i dodatkowa redukcja

Zamontowana za główną skrzynią biegów, skrzynia rozdzielcza pobiera napęd z jednego wałka wejściowego i wysyła go na dwa wały wyjściowe, to znaczy do przedniego i tylnego mechanizmu różnicowego. W autach terenowych w jej obudowie znajduje się reduktor. Urządzenie to nie produkuje nowej mocy silnika, lecz znacząco zwiększa moment obrotowy kosztem prędkości. Przełożenie terenowe rzędu 2,72:1 sprawia, że siła na kołach rośnie około 2,5 raza (minus straty własne), umożliwiając podjazd pod strome, śliskie zbocza. Szersze omówienie znajdziesz w sekcji o skrzyni rozdzielczej i reduktorze.

Haldex i sprzęgło wiskotyczne

Zamiast sztywnego dołączania osi drążkiem w kabinie, dzisiejsze auta osobowe wykorzystują automatykę. Sprzęgło wiskotyczne działa w pełni pasywnie. Wewnątrz bębna znajduje się olej silikonowy, a przekazanie momentu odbywa się głównie poprzez opór ścinania tej lepkiej cieczy pomiędzy kręcącymi się z różną prędkością płytkami. Z kolei układy typu Haldex opierają się na sterowanym elektronicznie wielopłytkowym sprzęgle ciernym. Pompa zaciska w nim tarcze, reagując na sygnały z czujników poślizgu kół, kąta kierownicy i wciśnięcia gazu. Aby poznać szczegóły obu rozwiązań, przeczytaj jak działają Haldex i sprzęgło wiskotyczne.

Centralny i osiowe mechanizmy różnicowe

O ile mechanizm osiowy pozwala kołom nie ślizgać się na zakręcie, to do napędu czterech kół wykorzystuje się dodatkowe rozwiązania, na przykład centralny mechanizm różnicowy. Zrównuje on różne średnie prędkości całej osi przedniej względem osi tylnej. Klasyczny, rozbudowany układ 4x4 posiada na pokładzie trzy dyferencjały, jednak w wielu innych rozwiązaniach centralny dyferencjał zastępuje się odpowiednio sterowanym sprzęgłem lub modułami odłączającymi napęd. Więcej o tych elementach: skrzynia rozdzielcza i reduktor oraz Haldex i sprzęgło wiskotyczne.

Jak rozmieszczenie napędu zmienia budowę układu?

Rozmieszczenie napędu determinuje stopień skomplikowania układu. W małych autach miejskich wszystkie elementy mieszczą się w jednym metalowym bloku pod maską, podczas gdy duże sedany wymagają długich wałów pędnych. Konfiguracja podzespołów całkowicie dyktuje koszty ewentualnego serwisu oraz charakterystykę prowadzania samochodu.

Układ kompaktowy z zespołem poprzecznym

Większość poruszających się po drogach aut ma silnik umieszczony z przodu poprzecznie, napędzający koła przednie (FWD). Aby zaoszczędzić miejsce i wagę, inżynierowie stosują układ Transaxle, w którym w jednym wspólnym bloku mieści się skrzynia biegów, przekładnia główna i dyferencjał przedniej osi.

Od tego bloku odchodzą jedynie dwie krótkie półosie do kół. Asymetryczne położenie samej skrzyni wymusza często montaż elementów o różnej długości. W mocniejszych autach projektanci stosują dodatkowe wałki pośrednie. Ich zadaniem jest wyrównanie geometrii półosi, co pomaga zminimalizować zjawisko tak zwanego torque steer, czyli tendencji do samoczynnego ściągania kierownicy pod dużym obciążeniem.

Układ z wałem biegnącym wzdłuż samochodu

W autach tylnonapędowych (RWD) silnik spoczywa wzdłużnie z przodu. Wyjście ze skrzyni biegów połączone jest wałem napędowym, który biegnie w tunelu pod podłogą pasażerów aż do oddalonego o kilka metrów tylnego dyferencjału. Budowa tego układu rozkłada masę pojazdu w kierunku idealnych proporcji (bliżej 50:50), jednak obecność grubego tunelu środkowego często zabiera przestrzeń pasażerowi podróżującemu na środku tylnej kanapy.

Układ napędzający dwie osie

Stworzenie napędu obu osi wymaga zlokalizowania miejsca na dodatkową ścieżkę momentu. Oznacza to wyprowadzenie dodatkowego wału i zmieszczenie w tylnej osi całego modułu różnicowego. Warto pamiętać, że napisy marketingowe na klapie bagażnika z reguły nie mówią nic o tym, czy pod spodem znajduje się klasyczny centralny dyferencjał czy tylko sprzęgło dołączające. Temat ten zgłębiamy w poradniku rozstrzygającym różnice między napędami kół.

Rozwój technologii sprawił, że na drogach coraz częściej spotykamy układy rozdzielające napęd na osie przy pomocy modułów elektrycznych. Jeśli interesuje Cię, jak skonstruowane są takie systemy i jaki mają wpływ na pojazd, przeczytaj nasz przewodnik o rodzajach napędów hybrydowych.

Jak objawy podczas jazdy wskazują element układu napędowego?

Objawy podczas jazdy, takie jak stuki, wibracje czy głośne wycie docierające z podłogi, stanowią cenną wskazówkę diagnostyczną, choć ostateczne wskazanie uszkodzonego elementu bywa niejednoznaczne. Prawidłowa analiza ułatwiająca namierzenie usterki polega na powiązaniu konkretnego odgłosu z trzema czynnikami: prędkością jazdy, obciążeniem gazem i kątem skrętu kierownicy.

Dźwięki i drgania pod obciążeniem

Zanim wybierzesz się do mechanika, sprawdź jak pojazd reaguje na różne polecenia zza kierownicy. Głuche uderzenie słyszalne pod podłogą w momencie wciśnięcia lub zdjęcia nogi z gazu wskazuje zazwyczaj na luzy na wielowypustach wału napędowego, zużycie podpory wału lub oberwaną tuleję mocowania całego tylnego mostu.

Jeśli wibracje od wału pojawiają się przy konkretnych, wyższych prędkościach i ustają po ich przekroczeniu, problemem bywa mechaniczne niewyważenie elementu lub praca zbyt blisko tak zwanej prędkości krytycznej wału. Z kolei miarowe, rytmiczne klikanie z okolic koła na mocno skręconej kierownicy to podręcznikowy objaw uszkodzonego zewnętrznego przegubu homokinetycznego.

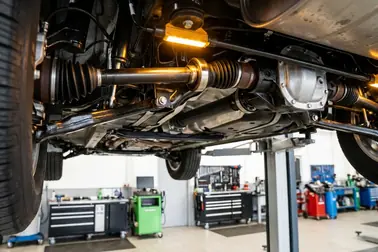

Wycieki, osłony i luzy

Podczas diagnostyki głuchego szumienia i wycia pamiętaj, że dźwięki z przekładni głównej bywają bardzo mylące. Zanim wskażesz na dyferencjał, niezbędne jest odróżnienie tego hałasu od odgłosu wyząbkowanych opon lub zużytych łożysk kół. Brak niepokojących dźwięków to jednak nie wszystko, dlatego systematycznie kontroluj stan elementów podwozia.

Typowym śladem awarii jest gęsty, ciemny smar rozrzucony promieniście po wewnętrznej stronie przedniej felgi lub nadkolu. Oznacza on zerwaną gumową osłonę przegubu, co wymaga sprawnej interwencji. Należy też weryfikować plamy oleju przy skrzyni rozdzielczej i mostach. Zwykłe zapocenie uszczelniacza nie unieruchomi auta natychmiast, ale całkowita utrata oleju przekładniowego uszkodzi wewnętrzne łożyska.

Pamiętaj, że szarpnięcia koła wyczuwalne ręką na podnośniku nie zawsze oznaczają problem z przegubem. Luzy mogą mieć swe źródło w wahaczach lub awarii maglownicy, co opisujemy szczegółowo w artykule o budowie układu kierowniczego.

Podstawowe elementy napędu w pigułce

Droga momentu obrotowego do asfaltu zawsze ma konkretną, mechaniczną chronologię. Skrzynia biegów ustala początkowe przełożenie, przekładnia główna wykonuje finalną redukcję obrotów z silnika, a mechanizm różnicowy (dyferencjał) dba o bezpieczne rozdzielenie wygenerowanej siły napędowej w zakrętach. Sama dostawa mocy należy z kolei do wałów pędnych (przy dalszych dystansach pod podłogą) oraz zginających się półosi i przegubów idących wprost do zawieszenia kół. Jeśli Twoje auto odznacza się napędem czterech kół lub konstrukcją terenową, producent musiał powiększyć ten zestaw o skrzynię rozdzielczą i dodatkowe sprzęgła.

Układ napędowy to skomplikowany, zamknięty łańcuch dostaw energii. Niestety, wibracje wału czy głuche stuki z łatwością przenoszą się przez metalową karoserię na całą kabinę. Jeśli powyższe tabele pomogły zidentyfikować niepokojący odgłos, jego ostateczną weryfikację i naprawę warto przeprowadzić w zaufanym, dowolnym warsztacie zajmującym się układami przeniesienia napędu.
