Rodzaje napędów samochodowych – kompletny przewodnik

Rodzaj napędu samochodu można określić na trzech różnych poziomach: źródła energii, konstrukcji układu przeniesienia momentu oraz kół, do których trafia moment obrotowy. Dlatego jeden pojazd może być jednocześnie opisywany jako benzynowa hybryda plug-in i mieć napęd AWD. Te określenia się nie wykluczają, lecz precyzyjnie opisują różne aspekty tego, jak samochód się porusza.

Próba porównania "hybrydy" z "napędem na cztery koła" to częsty błąd. To tak, jakby porównywać rodzaj paliwa w baku z rozmiarem opon. Aby świadomie wybrać auto, musisz zrozumieć, że opis jego napędu to zawsze złożenie kilku informacji z różnych kategorii.

Jak dzielą się rodzaje napędów samochodowych?

Rodzaje napędów samochodowych dzielimy na trzy niezależne kategorie: nośnik i źródło energii (np. prąd, paliwo), sposób przenoszenia momentu oraz napędzane koła (oś przednia, tylna lub obie). Zapis taki jak „benzynowa hybryda plug-in AWD” to po prostu skrócona odpowiedź na pytania z tych trzech grup.

Źródło energii i rodzaj silnika

Pierwszym poziomem klasyfikacji jest to, skąd auto czerpie siłę do jazdy. Silnik wytwarza moment obrotowy, podczas gdy pozostałe elementy układu tylko go przekazują. Samochód może opierać się na jednym, głównym źródle napędu (jak auta w pełni elektryczne BEV czy klasyczne spalinowe), albo wykorzystywać co najmniej dwa współpracujące ze sobą źródła, co ma miejsce w układach hybrydowych.

Napędzane koła i sposób przenoszenia momentu

Drugi i trzeci poziom to odpowiedź na pytanie, gdzie ostatecznie trafia wyprodukowana energia. Układ jednej osi napędza wyłącznie koła przednie lub tylne. Z kolei napęd obu osi może działać poprzez mechaniczne rozdzielenie momentu z jednego silnika (np. wałem napędowym) lub wykorzystywać dwa oddzielne silniki elektryczne zamontowane przy osiach.

Oznaczenie napędzanej osi (np. AWD czy FWD) nigdy nie wskazuje paliwa. Oznacza to, że auto benzynowe, elektryczne i hybrydowe może występować w wersji napędzającej wszystkie koła. Przepływ energii to zawsze czteroetapowy proces: od nośnika energii w baku lub akumulatorze, przez silnik, układ przeniesienia, aż po styk opon z asfaltem.

Mapa pojęć: silnik, układ napędowy i koła

Zrozumienie, czym różnią się poszczególne nazwy, to klucz do czytania cenników i specyfikacji. Skrzynia biegów zmienia przełożenie, mechanizm różnicowy (dyferencjał) pozwala kołom obracać się z różnymi prędkościami na zakręcie, a półosie dostarczają moc do piast. Poniższa tabela porządkuje pojęcia, które często bywają ze sobą mylone.

Jakie są rodzaje silników i źródeł energii?

Rodzaje silników i źródeł energii w autach dzieli się na jednostki spalinowe (benzynowe i Diesla), napędy elektryczne (BEV) oraz systemy wodorowe (FCEV). Każda z tych technologii ma zupełnie inny sposób zamiany zmagazynowanej energii na ruch obrotowy kół.

Napęd benzynowy i wysokoprężny

Silnik benzynowy wykorzystuje zapłon iskrowy. Świeca zapłonowa generuje iskrę, która inicjuje zapłon przygotowanej wcześniej mieszanki paliwowo-powietrznej. W typowym silniku 4-suwowym pełny cykl pracy obejmuje cztery suwy tłoka i dwa pełne obroty wału korbowego.

Z kolei silnik wysokoprężny (Diesel) opiera się na samozapłonie. Najpierw mocno sprężane jest samo powietrze, co znacząco podnosi jego temperaturę. Następnie pod sam koniec suwu sprężania wtryskiwane jest paliwo, które pod wpływem gorąca zapala się samoczynnie. Brak świec zapłonowych (zastąpionych żarowymi do rozruchu) i praca na uboższej mieszance to główne powody innej charakterystyki i dźwięku Diesla.

Napęd elektryczny i wodorowy

Samochód elektryczny (BEV) pobiera energię wprost z ładowanego z zewnątrz akumulatora trakcyjnego. Nie ma tu silnika spalinowego, rury wydechowej ani lokalnej emisji spalin. Silnik elektryczny reaguje natychmiast, oddając maksymalny moment obrotowy bardzo wcześnie, niemal od razu po rozpoczęciu pracy.

Podobnie jeździ auto wodorowe (FCEV), z tą różnicą, że prąd nie pochodzi z gniazdka, a jest wytwarzany na pokładzie. W ogniwie paliwowym wodór łączy się z tlenem, generując energię elektryczną napędzającą silnik. Lokalną emisją z układu wydechowego jest przede wszystkim para wodna, choć procesom tym towarzyszy także wydzielanie ciepła.

Akumulator buforowy w takim aucie ma niewielką pojemność. Przyjmuje on prąd z hamowania i wspomaga układ przy gwałtownym przyspieszaniu.

Paliwa gazowe i alternatywne

LPG oraz CNG to paliwa zasilające silniki spalinowe. W autach osobowych typowym rozwiązaniem jest ich stosowanie w jednostkach o zapłonie iskrowym. Zmiana sposobu zasilania (np. montaż butli z gazem) nie zmienia układu napędowego. Skrzynia biegów, dyferencjał czy napędzana oś pozostają dokładnie takie same jak w aucie benzynowym. Jeśli interesuje Cię ten temat, przeczytaj szczegółowy przewodnik po instalacji LPG.

Jak działają napędy hybrydowe?

Napędy hybrydowe to systemy łączące pracę jednostki spalinowej i elektrycznej, które dzieli się według stopnia elektryfikacji (MHEV, HEV, PHEV) oraz architektury przepływu prądu (szeregowa, równoległa, mieszana).

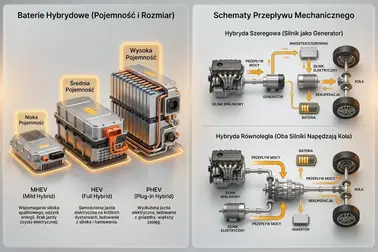

MHEV, HEV i PHEV

Kategorie te różnią się rolą prądu w napędzaniu auta. Miękka hybryda (MHEV) wykorzystuje małą maszynę elektryczną (często zintegrowaną z rozrusznikiem i alternatorem) jedynie do wspomagania silnika spalinowego przy ruszaniu i sprawnego działania systemu Start-Stop. Takie auto nie potrafi napędzać kół wyłącznie energią elektryczną.

Pełna hybryda (HEV) ładuje swój akumulator samoczynnie podczas zwalniania i hamowania. Nie podłączysz jej do gniazdka. Silnik elektryczny jest tu na tyle mocny, że potrafi samodzielnie napędzać auto przy niskich prędkościach lub manewrowaniu.

Z kolei hybryda plug-in (PHEV) ma znacznie większy akumulator trakcyjny i gniazdo do ładowania z zewnątrz. Jeśli masz gdzie ją ładować, kilkadziesiąt kilometrów dziennie przejedziesz jak zwykłym elektrykiem (BEV).

Hybryda szeregowa, równoległa i mieszana

Te określenia mówią o fizycznej drodze, jaką energia pokonuje, by trafić na koła. W układzie szeregowym koła są napędzane wyłącznie przez silnik elektryczny. Spalinowy pełni tu tylko rolę agregatu prądotwórczego. W układzie równoległym obie jednostki są połączone z kołami mechanicznie i mogą napędzać auto wspólnie lub na zmianę. Z kolei układ szeregowo-równoległy (mieszany) to domena aut takich jak Toyota Prius, który płynnie łączy zalety obu tych rozwiązań dzięki specjalnej przekładni obiegowej.

FWD, RWD, AWD i 4WD: które koła są napędzane?

Oznaczenia FWD (na przód) i RWD (na tył) informują o przekazaniu napędu na jedną oś, natomiast skróty AWD i 4WD oznaczają napęd na wszystkie cztery koła. Określają one bezpośrednio to, opony której osi są obciążone momentem obrotowym generowanym przez układ.

Napęd jednej osi: FWD i RWD

Skrót 2WD (Two-Wheel Drive) oznacza napędzanie dwóch kół, ale sam w sobie nie mówi, których. Napęd na przednią oś (FWD) dominuje w autach miejskich i kompaktach. Silnik z reguły zamontowany jest poprzecznie z przodu, co skraca tor przeniesienia mocy i zostawia więcej miejsca w kabinie.

Napęd na tylną oś (RWD) znajdziesz w autach sportowych i starszych limuzynach. Odseparowanie kół napędzających od skręcających zapewnia lepszy rozkład masy i sprawia, że kierownica nie wyrywa się z rąk przy przyspieszaniu. Auto na śliskim może jednak łatwiej wpaść w nadsterowność.

Napęd obu osi: AWD i 4WD

Nie każdy napęd na cztery koła jest taki sam. System AWD (All-Wheel Drive) zazwyczaj rozdziela moment płynnie przez zespół sprzęgieł. W nowoczesnych autach elektrycznych dołączenie drugiej osi realizuje się często osobnym silnikiem przy kolejnej osi.

Skrót 4WD (Four-Wheel Drive) bywa z kolei kojarzony z pojazdami o większych zdolnościach terenowych. Warto pamiętać, że nazwy te nie narzucają jednej konkretnej architektury. Obecność sztywnych blokad mechanizmów różnicowych oraz reduktora zależy od przeznaczenia pojazdu, a metody dołączania osi różnią się w zależności od producenta.

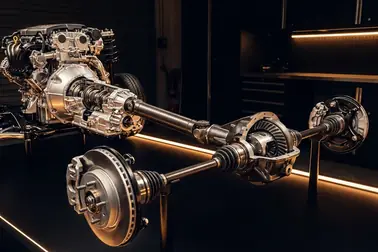

Z czego składa się układ napędowy samochodu?

Klasyczny tor układu napędowego składa się z silnika, sprzęgła (lub konwertera), skrzyni biegów, przekładni głównej z dyferencjałem, półosi i przegubów. W autach elektrycznych cały ten proces jest znacznie krótszy. Często zamyka się on w jednym zwartym module montowanym między kołami, który obejmuje silnik elektryczny, falownik oraz jednostopniową przekładnię redukcyjną.

Od silnika do skrzyni biegów

W autach spalinowych pierwszym elementem po silniku jest sprzęgło (w skrzyniach manualnych) lub konwerter hydrokinetyczny (w automatach). Pełnią one funkcję "bufora", co pozwala na płynne ruszanie i okresowe rozłączenie silnika od dalszej części napędu. Następnie moc trafia do skrzyni biegów. Jej rola to zmiana przełożeń: dopasowanie wysokich obrotów silnika spalinowego do niższych prędkości obrotowych kół, zapewniając siłę przy ruszaniu i niskie zużycie paliwa w trasie.

Dyferencjał, wał, półosie i przeguby

Gdy moc wyjdzie ze skrzyni biegów, musi trafić na poszczególne koła. W autach tylnonapędowych lub AWD długi wał napędowy przesyła moment wzdłuż podłogi pojazdu. Trafia on do przekładni głównej i mechanizmu różnicowego. Ten ostatni to niezwykle ważny wynalazek. Pozwala on kołu po zewnętrznej stronie zakrętu kręcić się szybciej niż po wewnętrznej, dzięki czemu opony nie trą o asfalt. Z dyferencjału moc wędruje na zewnątrz poprzez półosie zakończone przegubami, które pozwalają kołom na swobodny ruch w pionie na zawieszeniu i skręcanie.

Elementy rozdziału napędu między osiami

W samochodach spalinowych 4x4 kluczowa jest odpowiedź na pytanie, jak moc trafia jednocześnie na przód i tył. Skrzynia rozdzielcza potrafi przenieść część momentu na wał idący do drugiej osi. Typowe systemy AWD wykorzystują tu elektronicznie sterowane sprzęgło wielopłytkowe (np. typu Haldex), opierając się na sygnałach z czujników poślizgu. Część pojazdów terenowych posiada natomiast dodatkowy reduktor, zapewniający bardzo niskie przełożenie, co ułatwia wspinaczkę i jazdę w błocie.

Jaki napęd wybrać do miasta, tras i trudnych warunków?

Wybór napędu wymaga zestawienia dwóch osobnych decyzji: dobrania odpowiedniego źródła energii do Twoich codziennych tras oraz liczby napędzanych osi w oparciu o to, w jak trudne warunki wjeżdżasz. Ocenie podlega dostęp do gniazdka, budżet i częstotliwość wyjazdów w zimowe góry.

Miasto i regularne krótkie przejazdy

W zakorkowanym mieście najważniejsza jest rekuperacja (odzyskiwanie energii przy zwalnianiu). Klasyczne hybrydy (HEV) i auta w pełni elektryczne (BEV) sprawdzają się tu najlepiej, bo ruszają płynnie i nie obciążają hamulców. Jeśli masz możliwość taniego ładowania auta w domu lub w pracy, bardzo dobrym rozwiązaniem może być hybryda plug-in (PHEV). Uważaj jednak: kupowanie PHEV, gdy mieszkasz w bloku bez dostępu do gniazdka, mija się z celem, bo bez naładowanej baterii to po prostu cięższe auto spalinowe.

Długie trasy i wysokie przebiegi

Jeśli pokonujesz dziesiątki tysięcy kilometrów autostradami, pamiętaj, że masa, wielkość nadwozia (opory powietrza) i prędkość odgrywają tu główne role. Zwykły silnik benzynowy czy sprawdzony Diesel nadal są w trasie bardzo opłacalne. Wybierając w te warunki elektryka, kluczowym kryterium przestaje być sam napęd, a zaczyna czas szybkiego ładowania (krzywa ładowania) i gęstość ładowarek na Twoich najczęstszych kierunkach.

Śnieg, podjazdy, holowanie i jazda poza asfaltem

Wersje AWD (All-Wheel Drive) dają nieocenioną pomoc przy ruszaniu na kopnym śniegu czy wyjeździe z błotnistej drogi. W przypadku holowania również zapewniają trakcję na trudnych wzniesieniach.

Jak sprawdzić rodzaj napędu w konkretnym samochodzie?

Rodzaj napędu w konkretnym samochodzie precyzyjnie sprawdzisz poprzez rozkodowanie zgodnego z normą ISO 3779 17-znakowego numeru VIN w bazie danych producenta auta lub zaglądając do fabrycznego świadectwa zgodności (tzw. CoC, czyli Certificate of Conformity).

Dane producenta, instrukcja i dokumentacja pojazdu

Polski dowód rejestracyjny nie podaje wprost pełnej konfiguracji osi. W polu P.2 znajdziesz moc silnika w kW, a w polu P.3 rodzaj paliwa (np. P – benzyna, EE – energia elektryczna). Aby upewnić się co do zastosowanych rozwiązań, skorzystaj z pięciopunktowej procedury identyfikacji. Obejmuje ona rodzaj energii, obecne silniki, typ skrzyni biegów, napędzane osie oraz pełne oznaczenie wariantu pojazdu. W tym celu powinieneś:

• Użyć autoryzowanego dekodera VIN właściwego dla danej marki, ponieważ zdarza się, że różne generacje mają inną konstrukcję napędu. Potwierdź wynik z dekodera z instrukcją, dokumentacją producenta lub CoC.
• W wybranych grupach marek sprawdzić naklejkę z kodami wyposażenia (np. kody PR), która pozwala ustalić m.in. dokładny typ przekładni.
• Poszukać danych w fabrycznym katalogu przypisanym bezpośrednio do sprawdzanego wariantu.

Jak czytać skróty i nazwy wersji?

Uważaj na zbitki literowe tworzone przez dział marketingu. Zapis "PHEV AWD" to zlepek informacji, że auto to ładowana z gniazdka hybryda (PHEV), która dodatkowo umie przekazać moc na cztery koła (AWD). Marki nadają autorskie nazwy napędom na obie osie, np. xDrive, quattro czy 4MOTION, lecz pod jedną nazwą mogą występować odmienne architektury zależnie od modelu i generacji. Konstrukcję trzeba potwierdzić w dokumentacji konkretnego wariantu, a nie wyłącznie po logo.

Rodzaje napędów: gdzie znaleźć szczegółowe informacje?

Pojęcia takie jak hybrydy, konstrukcje silników czy dyferencjały to szerokie tematy z ogromnym wpływem na codzienne koszty i bezpieczeństwo. Dlatego podzieliliśmy ten obszar na wyspecjalizowane przewodniki. Odpowiadają one bezpośrednio na dylematy konkretnych grup kierowców.

Napęd kół i zachowanie samochodu

Jeśli zastanawiasz się, czy warto dopłacać za drugą oś i jak zachowa się auto zimą, w pierwszej kolejności odwiedź artykuł wyjaśniający różnice między konfiguracjami osi, prowadzeniem i zachowaniem na poślizgu.

Hybrydy i rodzaje silników

Stoisz przed wyborem benzyny, Diesla, czy może miękkiej hybrydy? Stopnie elektryfikacji i szczegóły tego, które auto z prądem kupić do bloku, a które do domu jednorodzinnego, omawiamy w osobnych, dedykowanych publikacjach.

Podzespoły układu napędowego

Pasjonatów techniki, którzy chcą sprawdzić, jak dokładnie działa sprzęgło Haldex, dyferencjał czy skrzynia rozdzielcza z reduktorem, zapraszamy do kompendium o budowie podzespołów.

Wybierając auto, trzymaj się podstawowej zasady. Najpierw uczciwie dopasuj źródło energii do tras (czy jeździsz z przewagą zakorkowanych miast, czy autostrad) i sprawdź, czy realnie masz gdzie podpiąć wtyczkę ładowania. Dopiero w drugim kroku ustal zapotrzebowanie na napęd jednej albo obu osi. Połączenie tych dwóch świadomych decyzji uchroni Cię przed niepotrzebnym wydatkiem na rozwiązania, których nigdy w pełni nie wykorzystasz.
