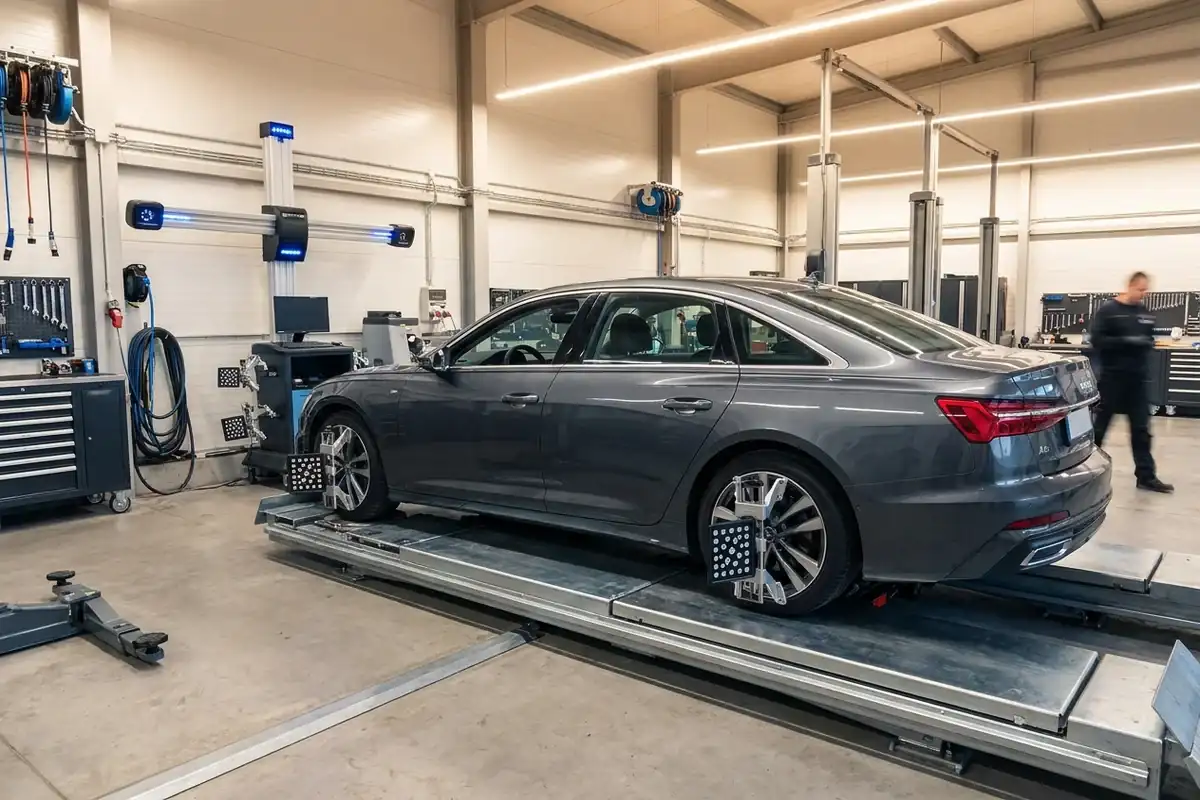

Geometria kół 3D i komputerowa – działanie, dokładność i cena

Geometria kół 3D wykorzystuje kamery i tarcze montowane przy kołach, aby precyzyjnie obliczyć ich przestrzenne ustawienie względem geometrycznej osi jazdy. Oprogramowanie stanowiska diagnozuje auto, natychmiast porównując uzyskane wyniki z fabryczną bazą danych tolerancji dla Twojego samochodu. Sama obecność nowoczesnej technologii nie gwarantuje jednak sukcesu naprawy. O ostatecznym efekcie decyduje fizyczny stan zawieszenia, poprawna kalibracja maszyn oraz kompetencje mechanika wprowadzającego mechaniczne korekty.

Pojęcia takie jak "geometria 3D" i "komputerowe ustawienie zbieżności" często pojawiają się w cennikach zamiennie. Nie oznaczają one automatycznie najwyższego standardu naprawy. Pełny przebieg ustawiania geometrii kół obejmuje także szczegółową kontrolę podzespołów. Wyjaśniamy, jak mądrze interpretować parametry, z czego wynikają widełki cenowe oraz jak poznać wiarygodny warsztat.

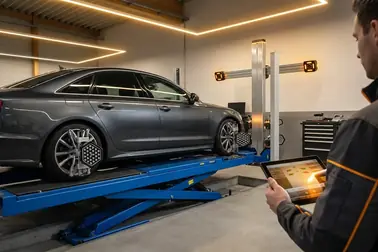

Geometria kół 3D: jak działa pomiar kamerami?

Kamery śledzą tarcze lub reflektory zamocowane przy czterech kołach, a oprogramowanie przelicza ich kąty względem geometrycznej osi jazdy. Urządzenie pomiarowe 3D wykonuje odczyt i pokazuje odchyłki, lecz to wykwalifikowany mechanik musi ręcznie obrócić drążki i mimośrody w podwoziu.

Od tarcz pomiarowych do wyniku na ekranie

Mechanik rozpoczyna od wybrania w systemie precyzyjnego modelu, rocznika i wariantu zawieszenia Twojego auta. Kolejnym krokiem jest zamocowanie głowic i kompensacja bicia obręczy. Warsztat musi przepchnąć samochód po stanowisku zgodnie z procedurą maszyny, co pozwala wyeliminować krzywiznę felg z finalnego wyniku. Pełny pomiar od razu dla wszystkich czterech kół pozwala rzetelnie wyznaczyć geometryczną oś, zamiast odnosić koła przednie bezpośrednio do nadwozia.

Jakie parametry pokazuje geometria 3D?

Dokładny raport z maszyny uwzględnia zazwyczaj zbieżność połówkową i całkowitą dla danej osi. Diagnosta widzi również pochylenie kół, wyprzedzenie osi zwrotnicy oraz kąt znoszenia osi tylnej. Maszyna wyświetla wartości liczbowe obok tolerancji podanych przez producenta samochodu.

Geometria 3D a geometria komputerowa: czym się różnią?

Geometria komputerowa to szeroki termin nadrzędny, obejmujący każdy pomiar przetwarzany cyfrowo. Technologia 3D stanowi obecnie jeden z dominujących sposobów pozyskiwania tych danych. Szyld z hasłem "komputerowe ustawianie zbieżności" nie potwierdza więc jednoznacznie użycia kamer przestrzennych ani weryfikacji całego podwozia.

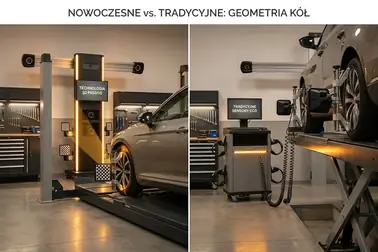

3D, głowice CCD i starsze systemy optyczne

Stanowisko 3D analizuje obraz z kamer obserwujących lekkie, pasywne tarcze na kołach. System CCD działa na innej zasadzie: przy felgach montowane są skomplikowane i aktywne głowice z czujnikami, komunikujące się ze sobą. Starsze rozwiązania optyczne angażowały mechanika w znacznej mierze w sam odczyt na specjalnych ekranach.

Szybszy montaż pasywnych tarcz nie oznacza błyskawicznego wyjazdu z warsztatu. Czas potrzebny na czas ustawiania geometrii kół podyktowany jest procesem odkręcania zapieczonych śrub oraz weryfikacji luzów, z czym system 3D nie poradzi sobie za człowieka.

Pomiar zbieżności 3D a pełny zakres geometrii

Pojedynczy parametr zbieżności mówi tylko o tym, czy koła są skierowane równolegle, zbieżnie czy rozbieżnie względem kierunku jazdy. Pełny pomiar kamerowy bada dodatkowo pochylenie i wyprzedzenie osi zwrotnicy. Czerwone pole na ekranie nie zawsze oznacza szybką regulację. Jeśli fabryka nie przewidziała mechanizmu korygującego pochylenie koła w Twoim modelu, błędny kąt informuje o zgiętym wahaczu lub zużytych tulejach, a nie o konieczności użycia klucza na stanowisku.

Jak dokładna jest geometria kół 3D?

Precyzja pomiaru wymaga rozróżnienia rozdzielczości ekranu maszyny, jej teoretycznej dokładności fabrycznej oraz błędu całej procedury. Archiwalna karta systemu Beissbarth Easy 3D+ podawała powtarzalność i dokładność na poziomie ±2′ dla zbieżności i pochylenia (aktualną specyfikację potwierdzaj w bieżącej dokumentacji producenta dla dokładnego numeru urządzenia). Zwróć uwagę, że są to parametry pomiarowe przypisane wyłącznie do tego konkretnego rozwiązania, a o rzeczywistym błędzie całej procedury ostatecznie decyduje precyzja kalibracji sprzętu, stabilność podnośnika i poprawne przygotowanie opon.

Rozdzielczość urządzenia nie jest tolerancją producenta auta

Ekran wyświetlający wynik z krokiem 0°01′ to jedynie bardzo gęsta podziałka. Nie dowodzi ona, że czujniki bezbłędnie przeliczyły fizyczne odchylenie felgi na obraz. Z drugiej strony, tolerancja podawana przez producenta samochodu określa akceptowalny zakres danego parametru dla konkretnego wariantu i warunków pomiaru; sama zgodność nie gwarantuje braku zużycia opon i nie mówi nic o precyzji urządzenia badawczego.

Co wpływa na błąd całej procedury?

Oprogramowanie przelicza kąty tak, jakby auto stało na idealnie równej i płaskiej drodze. Jeśli maszyna jest niedokładnie skalibrowana, a najazdy podnośnika krzywe, odczyt ulegnie zafałszowaniu. Wynik pomiarowy zaburza również krzywa obręcz, zabrudzenie lub przysłonięcie tarcz celowniczych oraz niepoprawnie wykonana kompensacja bicia koła. Precyzja spada dodatkowo przez brak prawidłowego ciśnienia w oponach, obciążenie inne niż nakazuje to instrukcja pojazdu oraz luzy na sworzniach zawieszenia.

Jak czytać wydruk przed i po regulacji?

Trzymając raport w ręce, sprawdź nagłówek z bazą pojazdu. Kolor zielony potwierdza poprawność parametrów tylko pod warunkiem, że mechanik poprawnie określił wariant zawieszenia i zastosował wymagany przez procedurę rozmiar koła lub rzetelnie odczytał wysokość nadwozia. Przeanalizuj jednostki, wartości "przed", widełki producenta oraz kolumnę "po". Uważnie skontroluj, czy w tabeli nadal znajdują się kąty pozostające poza tolerancją (często podświetlone na czerwono) oraz zwróć uwagę na ogólną symetrię odczytów między lewą i prawą stroną auta.

Przykładowy odczyt może wyglądać następująco: początkowa zbieżność kół wynosiła 0°18′ przy fabrycznej tolerancji od 0°05′ do 0°15′. Parametr wykraczał poza normę o 3 minuty i został oznaczony kolorem czerwonym. Mechanik użył klucza i sprowadził kąt do poziomu 0°10′. Zmodyfikowana wartość zbieżności bezpiecznie mieści się w przedziale, a system zalicza korektę na zielono.

Hunter geometria 3D: co oznacza nazwa w ofercie warsztatu?

Określenie "geometria Hunter" odnosi się bezpośrednio do marki cenionego amerykańskiego producenta sprzętu diagnostycznego. Nie wyznacza ona oddzielnego rodzaju geometrii ani nietypowego pakietu parametrów. Kąty regulacji zawsze pozostają uzależnione od wymagań twórców Twojego samochodu, a urządzenie ma po prostu ułatwić ich sprawny odczyt.

Co może usprawnić stanowisko Hunter 3D?

Urządzenia tej klasy mocno odciążają diagnostę fizycznie. Przykładowo, pasywne tarcze w systemie HawkEye Elite nie zawierają ciężkiej elektroniki i ważą około 2,7 kg, co skraca czas montażu do około 5 sekund na koło. Zgodnie z oficjalną dokumentacją, system opiera się na kamerach o rozdzielczości 2608 × 1952 piksele każda, co daje łącznie obraz wyliczany z blisko 20 mln pikseli. Pamiętaj, że wartości te określają wyłącznie wydajność pozyskiwania obrazu i szybkość sprzętu. Nie definiują one wprost bezwzględnego błędu kątowego całej usługi, na który wpływ ma ostatecznie sam stan fizyczny naprawianego podwozia.

O co zapytać zamiast ograniczać się do marki?

Szukając dobrego punktu serwisowego, upewnij się o zakresie samej usługi, a nie tylko wypytuj o logo na maszynie. Solidny warsztat zacznie wycenę od sprawdzenia, czy wykonuje kompensację przez przepchnięcie pojazdu, przeprowadza analizę czterech kół oraz drukuje kompletny raport. Kluczowa jest tu także umiejętność odpowiedzi diagnosty na trudne pytania odnośnie wyników pozostających poza normą. Szukając mechaników, zapoznaj się z wiedzą o tym, jak wybrać dobry warsztat, aby uniknąć błędów i znaleźć sprawdzony serwis.

Geometria kół 3D: cena pomiaru i regulacji

Według orientacyjnych wycen (stan na lipiec 2026 roku) sam pomiar weryfikacyjny kamerami to wydatek rzędu 80–150 zł. Pomiar poszerzony o regulację zbieżności jednej osi kosztuje zwykle od 150 do 250 zł. Kompletna weryfikacja i ustawienie kątów obu osi pojazdu to koszt od 220 do nawet 400 zł. Rzeczywiste kwoty zależą od lokalizacji serwisu i wariantu zawieszenia w Twoim wozie.

Za co faktycznie płaci kierowca?

Decydując się na niższe widełki cenowe, często opłacasz jedynie sam odczyt diagnostyczny maszyny i sprawdzenie parametrów na ekranie bez korekty ułożenia kół. Każda mechaniczna zmiana kąta wymaga fizycznego czasu pracy diagnosty pod podnośnikiem. Różnice regionalne są bardzo zauważalne. W Rzeszowie ceny kompleksowego pomiaru obu osi zaczynają się w granicach 300 zł, podczas gdy analogiczna usługa w Trójmieście nierzadko wyceniana jest na 400 zł i więcej.

Poniższe zestawienie porządkuje typowe zakresy usług i orientacyjne widełki. Zawsze jednak potwierdzaj lokalne koszty osobiście, bazując na szerszych informacjach, które gromadzi pełny cennik geometrii kół dostępnych na polskim rynku.

Jak porównać dwie wyceny geometrii 3D?

Oferta za 130 zł bardzo rzadko odpowiada zakresem usłudze za 250 zł. Tania usługa ogranicza się najczęściej do szybkiej diagnozy na wprost przed klientem. Wycena powinna jasno stanowić, ile naprawianych osi zakłada, czy obejmuje weryfikację luzów w cenie, podatek oraz dopłaty. Mocno skorodowane mocowania wahaczy zmuszają mechaników do podgrzewania nakrętek palnikiem, co zwykle podnosi opłatę końcową.

Czy geometria 3D jest warta dopłaty?

Dopłacanie do szyldu "3D" opłaca się jedynie w sytuacji, gdy gwarantuje otrzymanie usługi w pełnym zakresie opartym na profesjonalnych procedurach pomiaru czterech kół jednocześnie. Płacenie za chwytliwą naklejkę nie odświeży precyzji działania Twojego układu kierowniczego.

Kiedy wybrać stanowisko 3D?

Technologię kamerową warto wybrać w sytuacji, w której serwis zapewnia jednoczesny pomiar wszystkich czterech kół oraz dysponuje zintegrowanym i pełnym protokołem diagnozy podwozia. Decyzja nie zależy od rynkowej wartości czy wieku Twojego pojazdu, lecz od wnikliwości i kompletności stosowanej procedury. Najlepsi specjaliści dbają o pełną zgodność z wytycznymi OEM, uwzględniając na przykład odpowiednie obciążenie auta oraz rzetelny pomiar wysokości nadwozia.

System lekkich, pasywnych tarcz to dla obsługi niezaprzeczalny argument bezproblemowej kompensacji bicia felgi przez niewielkie przetoczenie, bez obciążania osi koniecznością używania lewarków. Dzięki zaawansowanym kamerom ekran pokazuje geometrię pojazdu w czasie rzeczywistym, co znacząco usprawnia ustawianie wartości na drążkach. Decydującym czynnikiem z punktu widzenia klienta nadal pozostaje jednak wydrukowany i przejrzysty raport po wykonaniu diagnozy.

Czy po regulacji trzeba kalibrować czujnik kąta skrętu lub ADAS?

Wymóg ponownego skalibrowania asystentów zjeżdżania z pasa lub czujników kontroli stabilizacji nie wynika automatycznie z każdego ustawienia geometrii. Decyduje o tym wyposażenie oraz rygorystyczna instrukcja serwisowa od inżynierów konkretnego producenta wozu.

Krótka checklista dobrej usługi

Jako kierowca zwróć uwagę, czy na samym początku mechanik wnikliwie ocenił fizyczny stan podwozia. Odpowiednia weryfikacja uwzględnia kilkanaście kroków przygotowawczych, w tym:

• poszarpanie wybranych elementów w celu lokalizacji zużytych tulei metalowo-gumowych,
• wnikliwe sprawdzanie i wyrównanie ciśnienia we wszystkich kołach,
• przeprowadzenie pełnego pomiaru czterech kół jednocześnie,
• fizyczną regulację dostępnych dla danego wariantu zawieszenia parametrów.

Poproś o potwierdzenie doboru poprawnego modelu do bazy oprogramowania komputera i poproś o pełnego raportu przed i po zmianach. Kiedy po naprawie nadal zauważasz ściąganie wozu na prostym odcinku drogi, weź pod uwagę ewentualne zablokowanie zacisku hamulca, istnienie luzów mechanicznych lub różnicę w faktycznej wysokości zawieszenia po obu stronach osi. Dowiedz się, kiedy ustawić geometrię kół u profesjonalnego diagnosty i skonsultuj problemy wyważenia kół u lokalnego wulkanizatora.

Zachowaj zdrowy rozsądek i decyduj się wyłącznie na udokumentowane techniki pomiarowe warsztatu. Regulacja 3D odnosi się jedynie do weryfikacji zadanych kątów zestrojenia, dlatego nie traktuj jej jako absolutnego certyfikatu zdrowia i gwarancji braku jakichkolwiek problemów mechanicznych auta. Niemniej prawidłowe ustawienie kół daje przewidywalną i pewną jazdę po drogach szybkiego ruchu w wymagających i zmiennych warunkach pogodowych.
