Most napędowy i rozmieszczenie dyferencjałów

Most napędowy to kompletny zespół podzespołów, który przenosi moment obrotowy na koła jednej osi. Może on obejmować przekładnię główną, dyferencjał, półosie i wspólną obudowę. Przedni oraz tylny dyferencjał rozdzielają siłę napędową między koła swojej osi. Z kolei centralny dyferencjał znajduje się między osiami i dzieli moment na przód oraz tył.

W języku potocznym często nazywamy „mostem” samą tylną przekładnię, co potrafi wprowadzać w błąd. Z technicznego punktu widzenia to znacznie szersze pojęcie. Jeśli chcesz zrozumieć, jak funkcjonuje cała budowa układu napędowego, warto zacząć od rozróżnienia tych elementów. Skupimy się tu na budowie całego zespołu oraz fizycznym rozmieszczeniu poszczególnych mechanizmów w samochodzie.

Co to jest most napędowy i czym różni się od dyferencjału?

Most napędowy przekazuje napęd na dwa koła jednej osi i obejmuje znacznie więcej elementów mechanicznych niż sam mechanizm różnicowy. Dyferencjał to zaledwie jedna z części wchodzących w skład kompletnego mostu. Jego głównym zadaniem jest rozdzielanie momentu obrotowego na dwa wyjścia i umożliwienie im obracania się z różnymi prędkościami.

W zakręcie zewnętrzne koło Twojego auta pokonuje dłuższą drogę niż wewnętrzne. Dlatego koła napędowe nie mogą być ze sobą połączone na sztywno, a mechanizm różnicowy jest tu niezbędnym pośrednikiem.

Most napędowy, oś napędowa i przekładnia główna

Oś napędowa to pojęcie ogólne opisujące funkcję danej osi w pojeździe. Natomiast most napędowy to już fizyczny zespół podzespołów. W jego wnętrzu pracuje przekładnia główna, która zmienia kierunek przekazywania napędu (najczęściej o 90 stopni) i zwiększa moment obrotowy trafiający do półosi kosztem prędkości obrotowej.

Dlaczego most to nie tylko dyferencjał?

Sam dyferencjał przypomina kosz wypełniony zębatkami, w tym kołami koronowymi i satelitami. Kompletny most napędowy wymaga obudowy nośnej, przekładni głównej, uszczelniaczy oraz mocnych łożysk. W samochodach ze sztywną konstrukcją wszystko jest zamknięte w jednej stalowej rurze, a w autach z niezależnym zawieszeniem obudowa przykręcona jest do ramy pomocniczej.

Jak jest zbudowany tylny most napędowy?

Tylny most napędowy składa się z wałka atakującego, koła talerzowego, kosza dyferencjału oraz dwóch półosi. Siła napędowa płynie z wału wzdłużnego, trafia na przekładnię główną, przechodzi przez mechanizm różnicowy i ląduje na kołach. W klasycznej konstrukcji cała ta maszyneria zamknięta jest w ciężkiej, sztywnej obudowie.

Przekładnia główna, dyferencjał i półosie

Proces przekazania napędu zaczyna się od wałka atakującego, który bezpośrednio obraca zębate koło talerzowe. To właśnie one tworzą wspólnie przekładnię główną. Koło talerzowe wymusza ruch kosza dyferencjału, a ten poprzez wewnętrzne zębatki kręci dwiema półosiami. Półosie łączą mechanizm różnicowy bezpośrednio z piastami kół, przekazując im obrót.

Most sztywny a niezależne zawieszenie

W moście sztywnym gruba obudowa łączy na stałe oba tylne koła. Ruch lewego koła na dziurze natychmiast wpływa na przechył prawego. Z kolei przy niezależnym zawieszeniu korpus z przekładnią wisi nieruchomo pod podwoziem, a moment płynie przez półosie wyposażone w elastyczne przeguby.

Gdzie znajduje się przedni dyferencjał?

Przedni dyferencjał znajduje się dokładnie między przednimi półosiami i rozdziela moment obrotowy na prawe oraz lewe przednie koło. W większości współczesnych aut osobowych z napędem na przód jest on konstrukcyjnie zintegrowany ze skrzynią biegów w jednej, wspólnej obudowie.

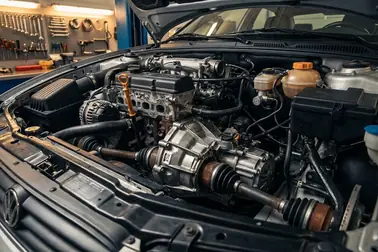

Przedni dyferencjał zintegrowany ze skrzynią biegów

Zabudowanie dyferencjału wewnątrz skrzyni nosi nazwę układu transaxle. Choć nie widać z zewnątrz oddzielnej puszki, sam mechanizm pełni tam dokładnie taką samą rolę. Dwie grube półosie wystające bezpośrednio z boku obudowy skrzyni biegów to najlepszy dowód na to, że dyferencjał znajduje się w jej środku.

Przedni dyferencjał w osobnej obudowie

W autach z podłużnie zamontowanym silnikiem, np. w dużych samochodach terenowych, przedni dyferencjał ma zazwyczaj zupełnie oddzielną obudowę. Do jej tylnej lub bocznej ścianki podłączony jest wał napędowy przekazujący moc od reszty napędu, a na boki rozchodzą się wyjścia na koła przednie.

Gdzie znajduje się centralny dyferencjał i kiedy występuje?

Centralny dyferencjał pracuje na linii napędu pomiędzy przednią a tylną osią pojazdu. Rozdziela on moment obrotowy na przód i tył, pozwalając obu osiom na obracanie się z różnymi prędkościami, co jest kluczowe dla stabilnego pokonywania zakrętów bez naprężeń układu.

Centralny dyferencjał w układzie stałego napędu obu osi

Tory kół na przedniej osi nie mają podczas skrętu takiej samej długości, jak ślady zostawiane przez tył. Kompensacja tej różnicy wymaga mechanizmu umieszczonego najczęściej wewnątrz skrzyni rozdzielczej lub obudowy przekładni. W ten sposób zachowany zostaje stały przepływ momentu spotykany w układach AWD z centralnym mechanizmem różnicowym.

Centralny dyferencjał a sprzęgło dołączające oś

Wielu kierowców zakłada, że każdy samochód z napędem 4x4 posiada centralny mechanizm różnicowy. W rzeczywistości jego rolę często przejmuje Haldex i sprzęgło wiskotyczne. Sprzęgło takie płynnie dołącza drugą oś w momencie utraty przyczepności, ale pod względem konstrukcyjnym nie jest dyferencjałem. Nie różnicuje ono prędkości na stałe, tylko zaciska się, przekazując napęd dalej.

Gdzie znajduje się tylny dyferencjał?

Tylny dyferencjał znajduje się na środku tylnej osi pojazdu. Odbiera on moment napędowy przekazywany z przodu auta i kieruje go bezpośrednio na prawe oraz lewe koło. Jego obudowa może przybrać formę stałej belki lub samodzielnego modułu podwieszonego pod podłogą.

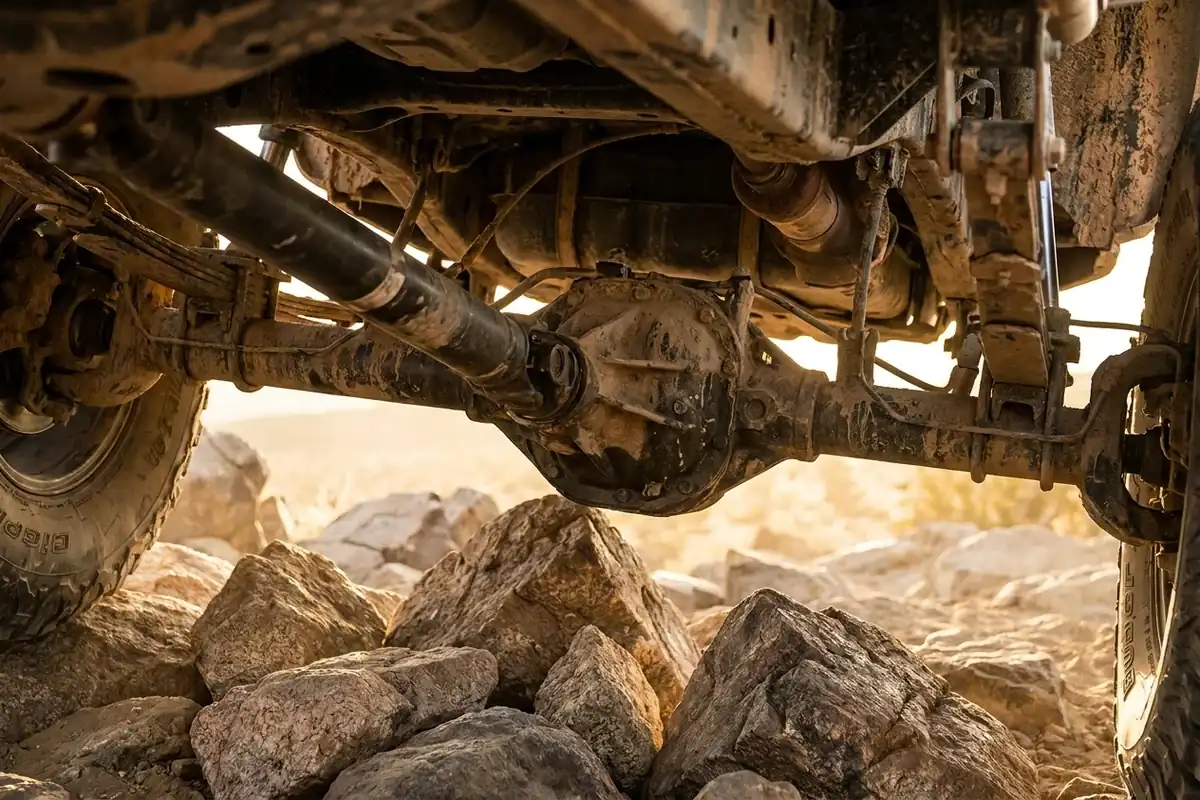

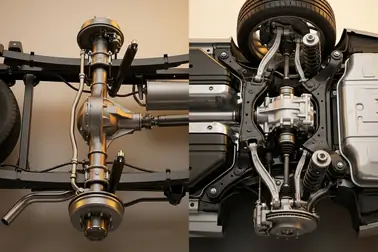

Tylny dyferencjał w moście sztywnym

Rozpoznasz go błyskawicznie, zaglądając pod spód auta terenowego. W centralnej części żeliwnej lub stalowej rury biegnącej w poprzek nadwozia znajdziesz wyraźne zgrubienie w kształcie sporej kuli. To właśnie tam schowana jest przekładnia główna. Rury odchodzące na boki do kół służą wyłącznie jako osłona półosi i szkielet zawieszenia.

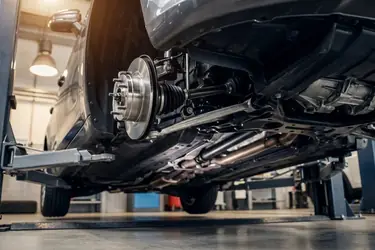

Tylny dyferencjał przy niezależnym zawieszeniu

Samochody osobowe z niezależnym zawieszeniem posiadają tylny dyferencjał przykręcony nieruchomo, zazwyczaj do stalowej ramy pomocniczej. Do przedniej części jego obudowy wchodzi wał napędowy, a na boki rozchodzą się gołe półosie, na których zauważysz gumowe osłony chroniące przeguby przed brudem. Przeguby pozwalają kołom poruszać się góra-dół bez przenoszenia wstrząsów na dyferencjał.

Jak rozpoznać rozmieszczenie dyferencjałów w samochodzie?

Układ dyferencjałów najprościej rozpoznać, analizując przebieg wałów i półosi napędowych. Para półosi uchodzących na boki z jednej obudowy to niezawodny wskaźnik, że mieści się tam dyferencjał obsługujący konkretną oś. Wzdłużny wał sugeruje przekazywanie mocy, ale jego obecność nie gwarantuje istnienia dyferencjału centralnego.

Identyfikacja układu od spodu bez demontażu

• Przedni dyferencjał: prześledź trasę przednich półosi od kół do środka auta. Jeśli wchodzą prosto w blok skrzyni biegów, masz do czynienia z układem zintegrowanym. Jeśli wchodzą do oddzielnego korpusu – jest to zewnętrzny dyferencjał.
• Tylny dyferencjał: poszukaj elementu na osi tylnych kół, do którego doprowadzony jest główny wał napędowy i z którego wychodzą na boki łączniki napędzające piasty.
• Centralny dyferencjał: zlokalizujesz go dokładnie tam, gdzie pojedynczy strumień napędu ze skrzyni rozchodzi się na osobne wały napędowe lecące do przedniej i tylnej osi. Pamiętaj jednak, że wizualnie ta puszka może skrywać sprzęgło dołączające, a nie prawdziwy mechanizm różnicowy.

Mapa elementów i przepływu momentu

Dla przykładu przeanalizujmy drogę napędu w zaawansowanym aucie z trzema dyferencjałami: silnik podaje obroty do skrzyni biegów, z której energia trafia na centralny dyferencjał. Ten dzieli ją i posyła obroty dwoma wałami do przedniego oraz tylnego dyferencjału, skąd za pomocą czterech półosi moment ostatecznie dociera do kół.
