Mechanizm różnicowy – jak działa dyferencjał?

Bez mechanizmu różnicowego każdy zakręt kończyłby się szarpaniem i piskiem opon, bo koło zewnętrzne musi w tym samym czasie pokonać dłuższą drogę niż wewnętrzne. Ten artykuł wyjaśnia, jak dyferencjał dzieli moment między koła, czym różnią się jego odmiany (otwarty, szpera, Torsen, sterowany elektronicznie) i po czym poznać, że zaczyna się psuć.

Dyferencjał: co to jest i za co odpowiada w samochodzie?

Mechanizm różnicowy, potocznie nazywany dyfrem, rozdziela moment obrotowy między koła napędzanej osi i pozwala im obracać się z różnymi prędkościami. Bez niego jedno z kół musiałoby nieustannie ślizgać się po asfalcie. Dzieje się tak, ponieważ na zakręcie koło poruszające się po zewnętrznym promieniu pokonuje znacznie dłuższą drogę niż to po wewnętrznej stronie, przez co musi wykonać więcej obrotów.

Gdzie znajduje się mechanizm różnicowy?

W autach z napędem na jedną oś dyferencjał jest zintegrowany z przekładnią główną. Znajdziesz go dokładnie pomiędzy dwiema półosiami napędzającymi lewe i prawe koło. Jeśli Twoje auto ma napęd na cztery koła, układ jest bardziej złożony. W zależności od budowy układu napędowego, w pojeździe może znajdować się przedni mechanizm różnicowy, tylny dyferencjał oraz mechanizm międzyosiowy, który wyrównuje różnice prędkości między przednią a tylną osią.

Dyferencjał, dyfer, układ i przekładnia różnicowa: czy to to samo?

Pojęcia takie jak przekładnia różnicowa, układ różnicowy i dyferencjał oznaczają technicznie dokładnie ten sam zespół kół zębatych. Słowo „dyfer” to wyłącznie żargonowy skrót. Warto pamiętać, że określenie „most napędowy” to pojęcie znacznie szersze. Obejmuje ono nie tylko sam dyferencjał, ale również jego masywną obudowę, łożyska oraz połączenia prowadzące napęd bezpośrednio do kół.

Jak działa dyferencjał na prostej i podczas skrętu?

Działanie mechanizmu różnicowego polega na rozdzielaniu prędkości obrotowej w taki sposób, aby średnia prędkość obu kół napędzanych zawsze odpowiadała prędkości głównego elementu napędzającego, czyli kosza mechanizmu. Zależność tę określa sztywna zasada kinematyczna obowiązująca w symetrycznych przekładniach stożkowych.

Jazda na wprost: kiedy satelity nie różnicują prędkości?

Podczas jazdy drogą na wprost, opór stawiany przez lewe i prawe koło jest taki sam. W tej sytuacji koła koronowe i półosie obracają się z jednakową prędkością, z jaką kręci się obudowa (kosz). Umieszczone wewnątrz małe koła zębate, zwane satelitami, w ogóle nie wykonują wtedy ruchu obrotowego względem własnych osi. Tkwią w miejscu, obracając się razem z całą obudową i przekazując równy moment na obie strony.

Skręt: dlaczego jedno koło obraca się szybciej?

Sytuacja zmienia się diametralnie na zakręcie. Gdy auto skręca, wewnętrzne koło ma do pokonania mniejszą odległość, i to właśnie różnica dróg, wymuszona naturalnym torem jazdy, zmusza oba koła do obracania się z odmiennymi prędkościami. W tym momencie satelity zaczynają obracać się względem własnych osi. Ten obrót spowalnia półoś wewnętrzną i jednocześnie przyspiesza półoś zewnętrzną. Kinematyka działa matematycznie precyzyjnie. Jeśli kosz mechanizmu obraca się z prędkością 100 obr./min, koło wewnętrzne może zwolnić do 80 obr./min, a zewnętrzne przyspieszy do 120 obr./min. Przykład 80 i 120 obr./min zachowuje średnią 100 obr./min, co idealnie obrazuje kinematyczną zasadę rozkładu obrotów.

Utrata przyczepności: ograniczenie otwartego dyferencjału

Otwarty dyferencjał doskonale radzi sobie z różnicą prędkości, ale posiada jedną kluczową wadę konstrukcyjną wynikającą z praw fizyki: moment obrotowy dostarczony na oba koła zależy od oporu słabszego z nich. Konstrukcja nie potrafi samoczynnie przetransferować całego napędu na to koło, które ma dobrą trakcję.

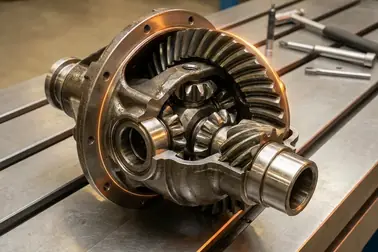

Budowa dyferencjału: jakie elementy tworzą mechanizm różnicowy?

Klasyczny dyferencjał stożkowy składa się z głównego kosza napędowego, ułożyskowanych w nim satelitów, bocznych kół koronowych oraz przekładni głównej opartej na kole talerzowym i zębatym wałku atakującym. Poszczególne elementy współpracują na styku bardzo dużych obciążeń i wymagają ciągłego smarowania olejem przekładniowym.

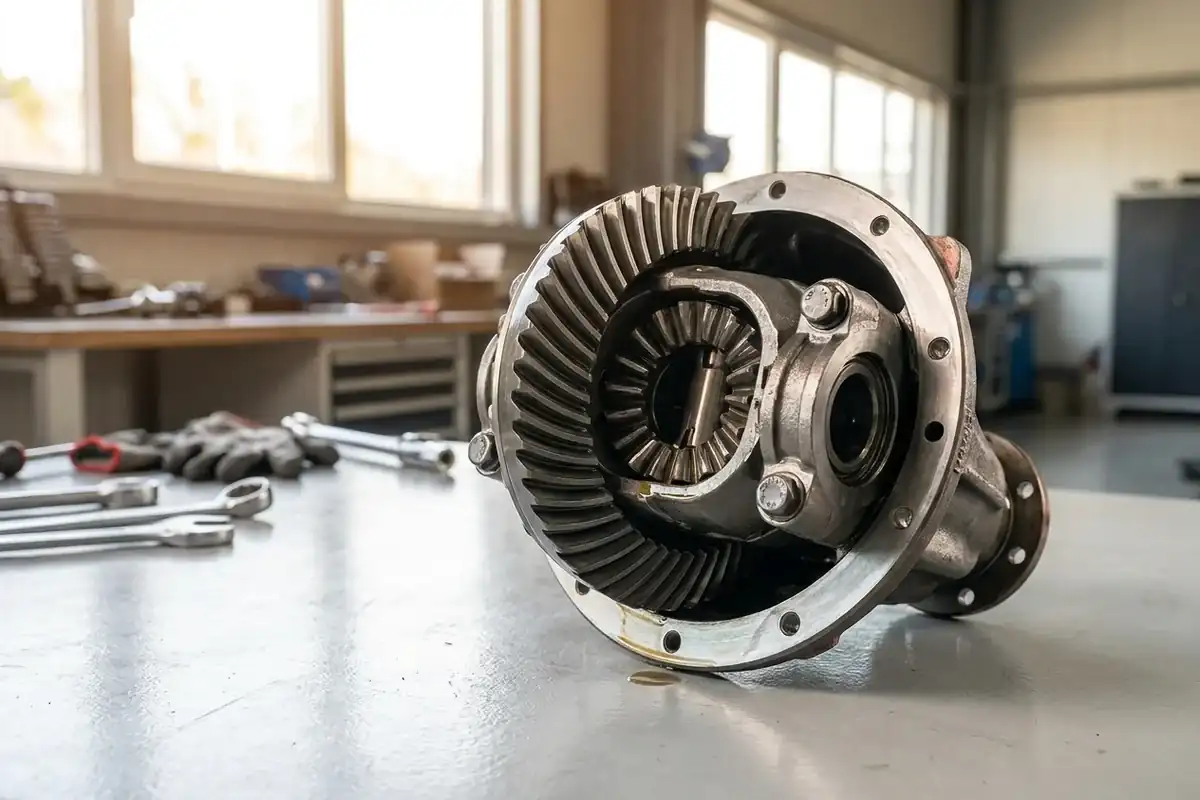

Kosz, satelity i koła koronowe

Sercem układu jest kosz mechanizmu różnicowego. Wewnątrz tej stalowej lub żeliwnej obudowy pracują mniejsze koła zębate. Satelity osadzone są na grubym sworzniu przechodzącym przez środek kosza. Ich zadaniem jest łączenie i kompensowanie ruchu między kołami koronowymi, które z kolei mocowane są wielowypustami bezpośrednio do lewej i prawej półosi napędowej. Obrót satelitów wokół własnej osi jest sekretem możliwości różnicowania prędkości dwóch kół na zakręcie.

Koło talerzowe i wałek atakujący

Napęd z wału lub skrzyni biegów dociera najpierw do przekładni głównej. Składa się na nią mały wałek atakujący (zębnik) oraz przykręcone do kosza potężne koło talerzowe. Zadaniem tego duetu jest redukcja obrotów (co zwiększa moment) oraz najczęściej zmiana kierunku przekazywania napędu o 90 stopni (w mostach tylnych). Bardzo precyzyjnie ustawiony luz międzyzębny pomiędzy wałkiem a talerzem decyduje o kulturze pracy całego podzespołu. Jego brak zniszczyłby zęby z powodu nadmiernego tarcia i wygenerowanej temperatury, a zbyt duża szczelina spowodowałaby głośne wycie podczas przyspieszania.

Rodzaje mechanizmów różnicowych: otwarty dyfer, szpera, Torsen i e-diff

Podstawowym mechanizmem jest otwarty dyferencjał, jednak w autach o lepszych osiągach i właściwościach terenowych stosuje się szpery (LSD), przekładnie Torsen oraz elektroniczne systemy wspomagania trakcji. Rozwiązania te mają na celu ograniczenie niepożądanego poślizgu jednego z kół w trudnych warunkach drogowych, co bezpośrednio poprawia zdolność przyspieszania.

Otwarty mechanizm różnicowy

Otwarta konstrukcja nie zawiera żadnych pakietów płytek ciernych ani sprzęgieł oporowych. Jej największą zaletą jest brak naprężeń podczas manewrów na przyczepnej nawierzchni oraz w pełni płynne, ciche pokonywanie zakrętów. Układ jest tani w produkcji i trwały, jednak traci skuteczność za każdym razem, gdy jedno koło napędzanej osi znajdzie się na śliskiej powierzchni.

Szpera i mechanizm LSD: jak ograniczają poślizg?

Słowo „szpera” wywodzi się z języka niemieckiego (Sperrdifferenzial) i w potocznym słowniku warsztatowym oznacza mechanizm o ograniczonym poślizgu (LSD – Limited Slip Differential). LSD ma za zadanie wyhamować nadmierną różnicę prędkości między półosiami i przenieść część momentu na koło o lepszej przyczepności. Osiowe mechanizmy LSD najczęściej opierają się na pakiecie stalowych płytek ciernych lub na przekładniach o specjalnej geometrii (krzywkach). Należy odróżnić je od sterowanych sprzęgieł wielopłytkowych i rozwiązań w stylu Haldexa, które w układach motoryzacyjnych służą przede wszystkim do dołączania i rozdziału napędu między przednią a tylną osią, nie pełniąc przy tym roli tradycyjnej szpery osiowej.

Co ważne, określenie rynkowe takie jak szpera 25% nie oznacza, że napęd na stałe dzieli się w proporcji 25 do 75 procent. Sposób wyrażania procentu blokowania nie jest uniwersalny. Trzeba sprawdzić definicję producenta danej konstrukcji i nie porównywać samej wartości procentowej z preloadem ani współczynnikiem torque-bias ratio. Rzeczywiste działanie będzie zależało od zużycia mechanizmu, obciążenia auta oraz użytego oleju.

Torsen: blokowanie zależne od momentu

Torsen (od Torque Sensing – wyczuwanie momentu) to rodzina zębatych mechanizmów torque-biasing bez pakietu płytek ciernych. Konkretna geometria zależy od odmiany konstrukcyjnej, dlatego nie każdy Torsen należy sprowadzać do identycznego układu kół ślimakowych. Reaguje natychmiast na powstawanie różnicy momentu obrotowego. Zaletą Torsena jest całkowita mechaniczna płynność. Mechanizm ten ma jednak jedną czułą stronę: wymaga, aby na wyjściu z obu stron istniał jakikolwiek opór. Jeżeli jedno z kół zawiśnie całkowicie w powietrzu bez jakiejkolwiek przyczepności, Torsen zachowa się jak otwarty dyferencjał, chyba że zainterweniują systemy hamulcowe tworzące sztuczny opór.

Elektroniczny dyferencjał i system ASD Mercedesa

Elektroniczny dyferencjał (często opisywany jako e-diff) w większości współczesnych aut nie jest fizycznym mechanizmem, lecz zoptymalizowaną funkcją oprogramowania ABS/ESP. Komputer przyhamowuje obracające się w poślizgu koło, przez co otwarty dyfer kieruje napęd na stronę o lepszej przyczepności. Takie działanie układu hamulcowego tylko naśladuje pożądany rezultat i w żaden sposób nie zmienia otwartego dyferencjału w mechaniczną szperę. W starszej motoryzacji wyróżniał się system ASD. Co istotne, ASD to wyłącznie nazwa konkretnego, historycznego rozwiązania wdrożonego przez markę Mercedes-Benz, a nie ogólne pojęcie e-diff w branży. Ten zaawansowany układ wykorzystywał pompę hydrauliczną do fizycznego zaciskania płytek w prawdziwym mechanizmie różnicowym, gdy czujniki wychwyciły poślizg kół.

Blokada mechanizmu różnicowego: osiowa, międzyosiowa i zaspawany dyfer

Pełna blokada mechanizmu różnicowego zmusza układ do porzucenia funkcji różnicowania obrotów i na stałe sprzęga wyjścia obu kół ze sobą. Takie rozwiązanie wykorzystuje się najczęściej w ekstremalnych warunkach terenowych lub specjalistycznych samochodach modyfikowanych do driftu.

Jak działa pełna blokada dyferencjału?

Włączenie blokady w 100 procentach (np. pneumatycznie w samochodzie terenowym) powoduje wsunięcie stalowego rygla, który fizycznie unieruchamia kosz względem jednej z półosi lub blokuje ruch satelitów. Skutek jest jednoznaczny: oba koła osi obracają się dokładnie z taką samą prędkością. Znacznie zwiększa to szanse na wyjechanie z głębokiego błota, ale na suchym asfalcie powoduje duże naprężenia podzespołów. Zablokowany napęd nie pozwala zewnętrznemu kołu na obrót po szerszym promieniu w zakręcie, co objawia się szarpaniem, piskami i szorowaniem opon po asfalcie.

Blokada osiowa a blokada międzyosiowa

Należy rozróżnić miejsce działania blokad. Blokada osiowa występuje pomiędzy prawym a lewym kołem. Z kolei blokada międzyosiowa, umieszczona najczęściej na wyjściu ze skrzyni biegów lub tam, gdzie znajduje się skrzynia rozdzielcza i reduktor, ogranicza poślizg między przodem a tyłem auta. Otwarty, międzyosiowy układ różnicowy pozwala autom AWD płynnie pokonywać zakręty bez „przeskakiwania” opon, ponieważ przednia oś toczy się szerszym łukiem niż tył pojazdu.

Co daje zaspawany dyfer i dlaczego jest ryzykowny na drodze?

Modyfikacja nazywana potocznie „elektroszperą” polega na trwałym zaspawaniu kół zębatych wewnątrz dyferencjału. Tak spreparowany mechanizm zachowuje się jak włączona na stałe blokada osiowa w 100 procentach.

Objawy uszkodzonego mechanizmu różnicowego: hałas, luzy i wycieki

Uszkodzony dyferencjał najczęściej objawia się jednostajnym wyciem podczas przyspieszania, stukami przy zmianie obciążenia oraz rdzawymi lub czarnymi zaciekami na uszczelniaczach. Usterka często postępuje powoli, lecz jej zbagatelizowanie kończy się rozsypaniem przekładni głównej i przymusowym unieruchomieniem pojazdu.

Które dźwięki mogą pochodzić z dyferencjału?

Diagnoza akustyczna wymaga nieco doświadczenia. Jednostajne, niskie wycie zależne od prędkości może świadczyć o zużyciu łożysk podtrzymujących kosz lub wałek atakujący, choć dla pewności trzeba wykluczyć hałas bieżnika opon i łożysk kół. Jeżeli dźwięk przypomina wycie pociągu i nasila się podczas napędzania auta (przy wciskaniu gazu), a zanika przy hamowaniu silnikiem, jedną z prawdopodobnych przyczyn jest zużycie profilu zębów przekładni głównej. Z kolei lekkie chrobotanie dochodzące z tyłu nadwozia wyłącznie w trakcie ciasnych nawrotów może być cechą charakterystyczną sportowej szpery (LSD), jednak zawsze należy wykluczyć usterki przegubów półosi.

Wyciek oleju, przegrzewanie i drgania

Wilgotne ślady z lepkiej, ciemnej cieczy wokół flansz półosi lub na wejściu wału napędowego to klasyczny objaw zużytych uszczelniaczy (tzw. simmeringów). Zbyt niska ilość oleju szybko podnosi temperaturę pracy przekładni i bezpowrotnie wypala hartowane powłoki zębów. Warto wiedzieć, że same drgania wyczuwalne na kierownicy i nadwoziu rosnące z prędkością nie są objawem swoistym wyłącznie dla dyferencjału. Często ich winowajcą są skrzywione koła lub uszkodzony wał napędowy.

Jak warsztat sprawdza dyferencjał?

Mechanik analizujący kondycję mostu i zespołu różnicowego nie opiera się wyłącznie na hałasie. Podstawowa procedura sprawdzająca wygląda następująco:

• Rozpoczyna się od jazdy próbnej, by ocenić, przy jakiej prędkości i obciążeniu (gaz/odpuszczenie) pojawia się wycie.
• Auto trafia na podnośnik. Sprawdzane są wycieki i odkręcany jest korek, aby skontrolować aktualny stan poziomu oleju.
• Sprawdzany jest korek spustowy z wbudowanym magnesem. Ilość i wielkość przyklejonych do niego opiłków metalu mówi o kondycji kół zębatych.
• Wykonywany jest pomiar luzów na wyjściach półosi oraz na ataku wału napędowego, by odróżnić luzy wewnętrzne od wadliwych przegubów.
• Mechanik używa słuchawek diagnostycznych przy kręcących się kołach, wyłapując zużycie konkretnych łożysk obudowy.

Jak dbać o dyferencjał i ograniczyć ryzyko awarii?

Trwałość dyferencjału w dużej mierze zależy od systematyczności wykonywania przeglądów. Nie istnieje jeden uniwersalny interwał wymiany oleju przekładniowego: obowiązują tu ściśle wytyczne producenta z książki serwisowej. Podstawowym obowiązkiem kierowcy jest zapoznanie się z instrukcją danego auta. Lepkość oraz ewentualne dodatki w oleju muszą precyzyjnie zgadzać się ze specyfikacją fabryczną, szczególnie gdy we wnętrzu pracuje szpera.

Olej przekładniowy i kontrola szczelności

W doborze parametrów oleju należy opierać się wyłącznie na instrukcji pojazdu, nie można w ciemno zakładać uniwersalności powszechnych standardów jakościowych. Jeśli samochód wyposażony jest w mechanizm płytkowy LSD, stosowany płyn dobieraj konsekwentnie według specyfikacji podanej dla konkretnego modelu. Użycie błędnego środka grozi znacznym pogorszeniem efektywności i wystąpieniem szarpania przy pokonywaniu zakrętów. Użytkownik powinien zdawać sobie sprawę, że samo oznaczenie LS na butelce nie stanowi bezwzględnej gwarancji poprawnego wyboru oleju dla danej szpery. Każdą zauważoną plamę lepkiego, charakterystycznie pachnącego oleju w rejonie osi należy traktować jako ważny sygnał i sprawnie skontrolować jego poziom pod korkiem. Złota reguła mówi, że drobny luz czy ciche dźwięki różnicowania obrotów to standard, lecz narastające wycie lub wyciek zawsze kwalifikują przekładnię do przeglądu w warsztacie.

Eksploatacja po brodzeniu, holowaniu i jeździe torowej

Intensywna jazda i wysokie obciążenia rodzą dodatkowe wyzwania dla chłodzenia przekładni. Holowanie ciężkich przyczep campingowych i wielogodzinna, dynamiczna jazda po torze istotnie zwiększają temperaturę oleju, co podnosi ryzyko zerwania filmu ochronnego na trybach. Dodatkowo różnica obwodu toczenia ponad tolerancję producenta może stale obciążać centralny dyferencjał albo sprzęgło dołączające AWD; różnica między lewym i prawym kołem może też obciążać dyferencjał osi oraz układ kontroli trakcji. Skutek zależy od architektury i nie należy nazywać wszystkich tych elementów LSD.
