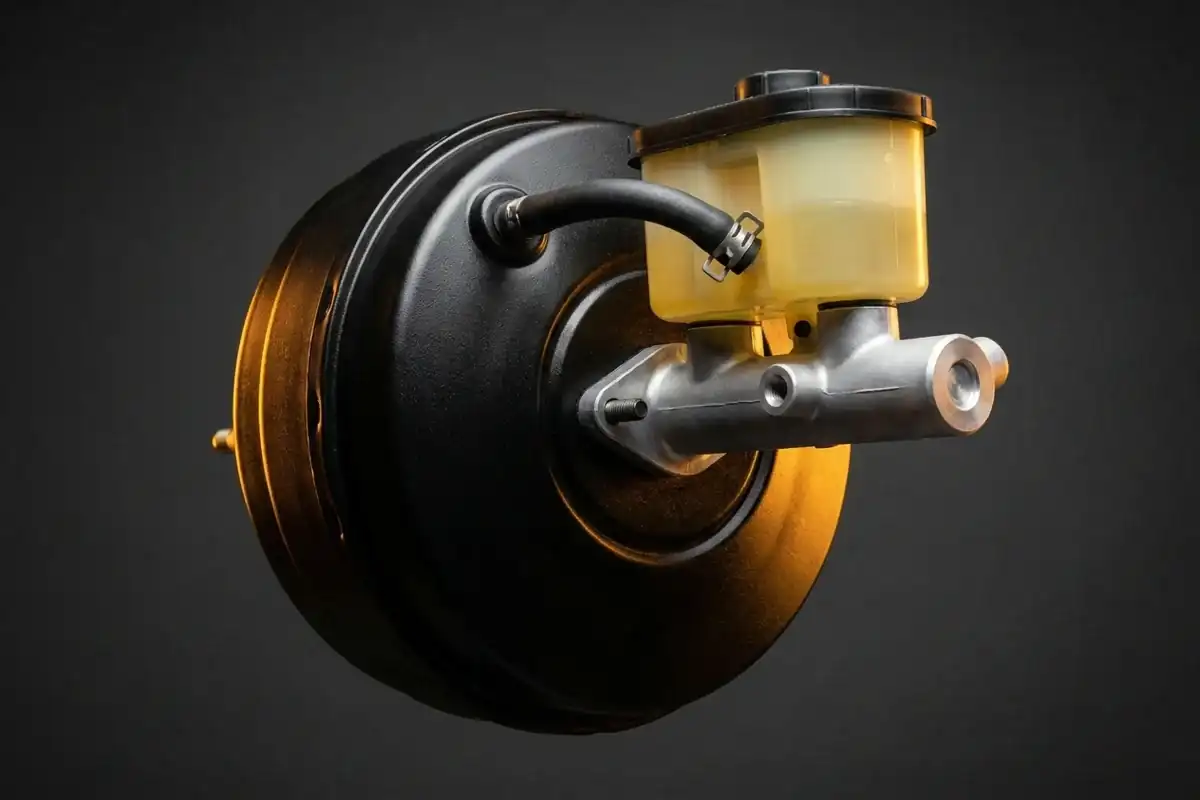

Serwo hamulcowe – co to jest, jak działa i jak jest zbudowane?

Serwo hamulcowe, nazywane też serwomechanizmem hamulcowym, to podzespół, który wspomaga Twój nacisk na pedał i ułatwia uruchomienie pompy hamulcowej. Zmniejsza wysiłek fizyczny potrzebny do zatrzymania pojazdu, ale nie zastępuje hydraulicznego układu hamulcowego. Najczęściej wykorzystuje różnicę ciśnień między dwiema komorami rozdzielonymi membraną, choć w nowszych autach spotkasz również układy hydrauliczne oraz w pełni elektryczne.

Kiedy system funkcjonuje bez zastrzeżeń, pojazd wytraca prędkość płynnie przy relatywnie lekkim nacisku. Jeżeli zauważysz, że pedał z dnia na dzień stawia silny opór i zmusza kierowcę do użycia dużej siły, objaw ten wskazuje na usterkę układu wspomagającego. Z tego poradnika dowiesz się, z jakich podzespołów składa się ten węzeł, na czym polega jego poprawne zasilanie, a także w jaki sposób można zweryfikować poszczególne podejrzenia przed przystąpieniem do zakupu nowych części.

Co to jest serwo hamulcowe i za co odpowiada?

Serwo hamulcowe to element znajdujący się w torze przenoszenia siły między pedałem a pompą, którego zadaniem jest wielokrotne zwiększenie siły przekazywanej na tłok pompy. Oznacza to w praktyce, że naciskasz lekko, a układ mechaniczny potęguje tę siłę, zanim w ogóle powstanie ciśnienie płynu.

Serwo a pompa hamulcowa: jaka jest różnica?

Serwo nie jest pompą hamulcową. Serwo podciśnieniowo wspomaga siłę nacisku na pedał, natomiast pompa hamulcowa zamienia tę siłę na ciśnienie płynu w obwodzie hydraulicznym. Elementy są połączone mechanicznie, ale płyn nie przepływa przez serwo, dlatego ich usterki diagnozuje się oddzielnie.

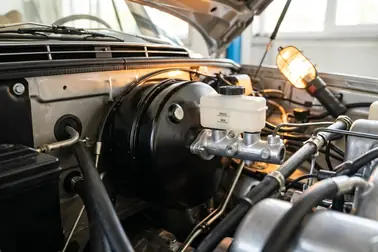

Gdzie znajduje się serwo w samochodzie?

W większości typowych samochodów osobowych serwo jest zamontowane na grodzi oddzielającej komorę silnika od kabiny pasażerskiej, zawsze po stronie pedału hamulca. Od strony wnętrza z serwem łączy się popychacz przymocowany bezpośrednio do pedału. Natomiast patrząc pod maskę, zauważysz dużą, charakterystyczną, najczęściej czarną okrągłą puszkę. Do jej przodu przymocowana jest pompa hamulcowa ze zbiorniczkiem płynu, a z boku wchodzi przewód doprowadzający podciśnienie z silnika.

Budowa serwa hamulcowego: elementy i schemat połączeń

Klasyczne podciśnieniowe serwo hamulcowe składa się ze stalowej obudowy przedzielonej w środku elastyczną membraną, zaworu sterującego przepływem powietrza oraz sprężyny powrotnej. Jego mechanika opiera się na prostych połączeniach zewnętrznych: z jednej strony wejście od pedału, z drugiej wyjście na tłok pompy. Do prawidłowej pracy niezbędne jest jeszcze jedno podłączenie: przewód podciśnienia wyposażony w zawór zwrotny.

Elementy wewnętrzne serwomechanizmu hamulcowego

Wnętrze tej dużej puszki kryje system precyzyjnie współpracujących części. Kluczowym elementem jest elastyczna membrana, która dzieli wnętrze na komorę podciśnieniową (od strony pompy) oraz komorę roboczą (od strony pedału). Różnica ciśnień działająca na ogromną powierzchnię tej membrany generuje właściwą siłę wspomagającą. Za regulację tej różnicy odpowiada zawór sterujący, który dozuje dostęp powietrza atmosferycznego w ułamku sekundy po ruchu Twojej stopy.

Połączenia zewnętrzne serwa

Popychacz wejściowy łączy pedał z mechanizmem serwa, a popychacz wyjściowy przekazuje wspomaganą siłę na tłok pompy hamulcowej. Przewód podciśnienia łączy serwo z kolektorem dolotowym albo pompą podciśnienia. Umieszczony w tym obwodzie zaworek zwrotny przepuszcza powietrze tylko w jednym kierunku i utrzymuje rezerwę podciśnienia po zgaszeniu silnika.

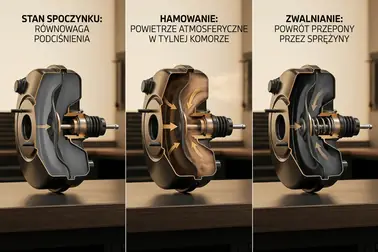

Jak działa serwo hamulcowe krok po kroku?

Działanie serwa w tradycyjnym samochodzie bazuje wyłącznie na fizyce ciśnień. Przy zwolnionym pedale ciśnienie wewnątrz obu komór jest równe i równe podciśnieniu generowanemu przez silnik. Dopiero kiedy poruszysz pedał, mechanizm zmienia warunki wewnątrz puszki, wprowadzając z zewnątrz zwykłe powietrze atmosferyczne. Zobacz, jak przebiega to w trzech podstawowych krokach.

Stan spoczynkowy

Gdy nie dotykasz hamulca, w obu komorach (roboczej i podciśnieniowej) panuje niemal identyczne podciśnienie. Zawór sterujący jest tak ustawiony, że pozwala na swobodne wyrównywanie się ciśnień między nimi. Ponieważ z obu stron membrany panują takie same warunki, siły się równoważą. Wewnętrzna sprężyna spokojnie utrzymuje cały zespół w położeniu wyjściowym, a popychacz wyjściowy nie wywiera nacisku na tłok pompy hydraulicznej.

Naciśnięcie i przytrzymanie pedału

Warunki wewnątrz ulegają zauważalnej zmianie w chwili, w której naciskasz powoli pedał hamulca.

1. Naciskasz pedał, a popychacz wejściowy przesuwa zawór sterujący.
2. Zawór odcina połączenie między obiema komorami.
3. Do komory od strony pedału wpływa powietrze atmosferyczne, a w komorze od strony pompy nadal panuje podciśnienie.
4. Różnica ciśnień po obu stronach membrany dokłada siłę do Twojego nacisku i przesuwa popychacz wyjściowy na tłok pompy.

Zwolnienie pedału i odtworzenie podciśnienia

Kiedy zdejmujesz nogę z pedału, serwo wraca do stanu spoczynkowego.

1. Zawór sterujący zamyka dopływ powietrza z zewnątrz.
2. Zawór ponownie łączy obie komory, więc podciśnienie wyrównuje się po obu stronach membrany.
3. Sprężyna powrotna cofa membranę i popychacz wyjściowy do położenia wyjściowego.
4. Serwo odtwarza rezerwę podciśnienia i jest gotowe do kolejnego hamowania.

Skąd serwo pobiera energię do wspomagania hamulców?

W zależności od rodzaju napędu układ wspomagający korzysta z energii podciśnienia pobieranego z kolektora ssącego, obwodu pompy próżniowej lub zewnętrznej elektryki. W najbardziej klasycznych wariantach montowanych w autach spalinowych napędem membrany jest podciśnienie wytwarzane przez silnik. Samochody benzynowe zawdzięczają tę funkcję naturalnej pracy tłoków, które obniżają gęstość mieszanki wpadającej tuż za przymkniętą przepustnicą układu dolotowego.

Praca silników wysokoprężnych (oraz licznych odmian doładowanych) wymusza poszukanie niezależnych zasobów. Brak widocznej fluktuacji w głównym przewodzie ssącym uniemożliwia stabilne wysterowanie systemu. Inżynierowie zdecydowali się wykorzystać oddzielną mechaniczną lub elektryczną pompę do generowania właściwej energii zasilającej obudowę serwa.

Kolektor dolotowy i pompa podciśnienia

Benzyniak z tradycyjną przepustnicą wytwarza bardzo silne podciśnienie, szczególnie gdy puścisz pedał gazu i auto hamuje silnikiem. Przewód łączy wtedy bezpośrednio kolektor z serwem. Ponieważ Diesel nie ma klasycznej przepustnicy (powietrze płynie swobodnie), polega na pompie vacuum. Często jest ona napędzana wałkiem rozrządu i dostarcza stabilne podciśnienie niezależnie od tego, czy dodajesz gazu, czy zwalniasz.

Po co serwu zaworek zwrotny?

Zaworek zwrotny to jednokierunkowa brama, która przepuszcza powietrze wysysane z serwa, ale blokuje drogę powrotną. Utrzymuje on rezerwę podciśnienia w puszce, nawet gdy w przewodzie dolotowym ciśnienie gwałtownie wzrasta (np. przy wciśnięciu gazu w aucie z turbo) lub gdy silnik zgaśnie. Jego obecność na przewodzie ułatwia zatrzymanie pojazdu, ponieważ wyeliminowanie ubytku podciśnienia pozwala nierzadko na przeprowadzenie zapasowego, skutecznego hamowania awaryjnego po niespodziewanym wstrzymaniu pracy silnika spalinowego. Jeśli chcesz wiedzieć, jak diagnozować nieszczelności tego małego, ale kluczowego elementu, przejdź do poradnika o tym, jak przebiega kontrola zaworka zwrotnego serwa.

Podciśnieniowe, hydrauliczne i elektryczne serwo hamulcowe: czym się różnią?

Wspomaganie hamulców można zasilić na trzy sposoby: podciśnieniem, ciśnieniem płynu albo prądem. Zasada pozostaje ta sama, bo układ dokłada siłę do nacisku Twojej nogi. Różni się źródło energii i to, co trzeba sprawdzić przy diagnozie.

Klasyczne serwo podciśnieniowe

To rozwiązanie z większości aut osobowych. Siłę wspomagania daje różnica ciśnień po obu stronach membrany, a warunkiem poprawnej pracy jest szczelność całego obwodu podciśnienia: przewodu, zaworka zwrotnego i samej puszki. Takie serwo jest zwykle wyraźnie większe od pozostałych rozwiązań.

Wspomaganie hydrauliczne

Hydroboost zamiast podciśnienia wykorzystuje ciśnienie płynu z pompy hydraulicznej. Obudowa jest smuklejsza, a wspomaganie nie zależy od pracy dolotu. Takie układy spotkasz przede wszystkim w cięższych pojazdach oraz tam, gdzie silnik nie wytwarza wystarczającego podciśnienia.

Elektryczne serwo hamulcowe

W hybrydach i samochodach elektrycznych nie ma stałego źródła podciśnienia, dlatego wspomaganie zapewnia pompa elektryczna albo układ elektromechaniczny sterowany komputerem. Pod maską nie ma wtedy grubego przewodu podciśnienia, a diagnostykę zaczyna się od zasilania i sterownika, nie od szczelności węża.

Twardy pedał lub brak wspomagania: jak wybrać dalszą ścieżkę?

Nagły twardy pedał i konieczność mocnego zaparcia się nogą to typowy objaw awarii wspomagania. Nie znaczy to jeszcze, że do wymiany jest cała puszka serwa. Równie często winny bywa pęknięty przewód podciśnienia, zapieczony zaworek zwrotny albo niewydolna pompa podciśnienia, a w autach ze wspomaganiem elektrycznym także zasilanie sterownika.

Hamulce w takiej sytuacji nadal działają, ale zatrzymanie auta wymaga dużo większej siły. Reakcję samochodu sprawdź na pustym, bezpiecznym odcinku przy małej prędkości i dopiero wtedy zdecyduj, czy dojeżdżasz do warsztatu. Przy wyraźnie słabszym hamowaniu lub jakichkolwiek wątpliwościach zamów lawetę.

Podejrzenie uszkodzenia serwa

Zacznij od prostego testu na postoju. Przy zgaszonym silniku naciśnij pedał kilka razy, aż stwardnieje, przytrzymaj go i uruchom silnik. Jeżeli wspomaganie działa, pedał wyraźnie ugnie się w dół. Ten test odpowiada tylko na jedno pytanie: czy podciśnienie w ogóle dociera do serwa. Nie wskaże, czy winna jest membrana, przewód, czy zaworek, i tego nie rozstrzygniesz bez pomiaru w warsztacie. Krok po kroku pokazujemy go w poradniku o tym, jak sprawdzić serwo hamulcowe.

Który przewodnik wybrać?

Objawy i testy wstępne opisuje poradnik diagnostyczny. Ocena opłacalności naprawy oraz dobór nowej części mają własne strony, a poniższa tabela prowadzi od objawu do właściwego tekstu.

Naprawa czy wymiana podzespołu?

Kiedy usterka serwa jest już potwierdzona, zostaje wybór między regeneracją a wymianą. Regeneracja ma sens wtedy, gdy korpus nie jest skorodowany ani pęknięty, a zużyciu uległy membrana i uszczelnienia. Puszki zaciskane fabrycznie na stałe trudno rozebrać bez specjalistycznego oprzyrządowania, dlatego w wielu autach prostszym wyjściem okazuje się gotowa część. Jak policzyć opłacalność, tłumaczymy w tekście o tym, na czym polega naprawa serwa hamulcowego.

Jeżeli wybierasz wymianę, przed zakupem porównaj numer OE, rozstaw mocowań do grodzi, sposób przykręcenia pompy hamulcowej, długość popychacza i kąt króćca podciśnienia. Całą procedurę opisuje strona o tym, jak wygląda dobór serwa do modelu samochodu. Sam montaż, regulację popychacza i kontrolę szczelności zleć warsztatowi.

Serwo jako część całego układu hamulcowego

Serwo tylko wspomaga siłę Twojej nogi i na tym jego rola się kończy. Wszystko, co dzieje się za popychaczem wyjściowym, należy już do hydrauliki: płyn, przewody, zaciski i elementy cierne. Dlatego sprawne serwo niczego nie uratuje w układzie, w którym brakuje płynu albo zapiekł się zacisk.

Od pedału do hamulców przy kołach

Siła z Twojej nogi przechodzi przez kolejne elementy w stałej kolejności. Pedał przesuwa popychacz wejściowy serwa, serwo dokłada wspomaganie, a popychacz wyjściowy naciska tłok pompy hamulcowej. Dopiero od pompy zaczyna się hydraulika, w której ciśnienie płynu dociera do hamulców przy kołach.

Cała ścieżka wygląda następująco:

1. Pedał przyjmuje nacisk Twojej nogi.
2. Serwo hamulcowe dokłada siłę wspomagania.
3. Pompa hamulcowa zamienia nacisk na ciśnienie płynu.
4. Płyn i przewody przenoszą to ciśnienie do kół.
5. Moduł ABS koryguje ciśnienie, gdy koło blokuje się przy hamowaniu.
6. Zaciski lub cylinderki zamieniają ciśnienie na docisk.
7. Klocki i szczęki hamują tarcze albo bębny.

Serwo jest więc jednym ogniwem większej całości, a jego awaria utrudnia hamowanie, ale go nie odbiera. Zestawienie wszystkich elementów znajdziesz w tekście o tym, z czego składa się układ hamulcowy.

Kiedy przejść do przewodnika o płynie i przewodach?

Twardy pedał przy zachowanym działaniu hamulców kieruje diagnostykę na serwo i układ podciśnienia. Hamulce nadal działają, ale wymagają znacznie większej siły. Miękki lub wpadający pedał wskazuje przede wszystkim na problem hydrauliczny, który opisuje poradnik o miękkim i wpadającym pedale hamulca. Ubytek płynu wymaga przerwania jazdy i kontroli opisanej na stronie o wycieku płynu hamulcowego.

Serwo pracuje na powietrzu, a nie na płynie, dlatego stan płynu hamulcowego nigdy nie jest przyczyną twardego pedału. Klasy płynu, terminy wymiany i objawy jego zużycia opisujemy w poradniku o płynie hamulcowym. Przewody i rurki pod autem należą do tego samego obwodu hydraulicznego co pompa, a nie do układu wspomagania.

Serwo wspomaga siłę nacisku na pedał, ale nie pompuje płynu hamulcowego. Twardy pedał i konieczność użycia dużej siły kierują diagnostykę na przewód podciśnienia, zaworek zwrotny oraz samo serwo. Hamulce nadal działają, lecz przy wątpliwościach samochód powinien trafić do warsztatu na lawecie. Miękki pedał, ubytek płynu lub mokry ślad przy pompie należą do diagnostyki pompy hamulcowej i obwodu hydraulicznego.
