Kąt pochylenia koła – wartości, objawy i regulacja camberu

Kąt pochylenia koła, nazywany potocznie camberem, określa odchylenie koła od pionu, gdy patrzysz na pojazd z przodu lub z tyłu. Jeśli górna część opony jest skierowana do środka nadwozia, kąt określa się jako ujemny, a gdy odchyla się na zewnątrz jako dodatni. Prawidłowa wartość zależy bezpośrednio od specyfikacji producenta dla konkretnego modelu, osi i wersji zawieszenia.

Camber to tylko jeden z ważnych parametrów geometrii kół, bezpośrednio powiązany ze zbieżnością. Nawet jeśli koła wydają się wyraźnie pochylone, ocena na oko bywa bardzo złudna. Dopóki nie zestawisz wyników z cyfrowej maszyny pomiarowej z wytycznymi dla Twojego auta, nie masz pewności, czy układ wymaga naprawy. Ustawienie zależy od kinematyki pracy zawieszenia, dlatego nawet w seryjnym aucie rzadko wynosi idealne 0 stopni.

Co nazywamy kątem pochylenia koła i jak rozpoznać jego znak?

Kąt pochylenia koła to kąt zawarty między pionową linią prostopadłą do podłoża a płaszczyzną symetrii samego koła, odczytywany w widoku od czoła lub tyłu. Wynik tego pomiaru zapisywany jest w stopniach i minutach kątowych. Warto pamiętać, że 60 minut odpowiada równemu 1 stopniowi, więc zapis „−1°30′” oznacza ujemne pochylenie o równe półtora stopnia.

Ujemny, zerowy i dodatni camber

Wartości kąta pochylenia wyznaczają konkretną pozycję opony na asfalcie. Przy ujemnym kącie góra koła chowa się głębiej w nadkole niż jego dolna krawędź, a to ułożenie w świecie motoryzacyjnym potocznie nazywa się negatywem. Odwrotna sytuacja, czyli górna krawędź wychylona na zewnątrz pojazdu, to kąt dodatni (pozytyw). Wartość 0° oznacza, że koło w bezruchu stoi idealnie pionowo na stanowisku pomiarowym.

Dlaczego koło może być pochylone fabrycznie?

Niewielki ujemny camber jest w wielu pojazdach zamierzoną wartością konstrukcyjną. Podczas pokonywania zakrętu siła odśrodkowa powoduje znaczny przechył nadwozia, co zmienia ułożenie elementów zawieszenia na ugięciu. Fabryczny negatyw kompensuje to zjawisko, pomagając obciążonemu kołu zachować płaski i szeroki styk bieżnika z asfaltem. Widoczne gołym okiem pochylone koła w samochodzie nie rozstrzygają więc o awarii, ponieważ najistotniejsza jest symetria lewej i prawej strony oraz tolerancja podana w dokumentacji.

Jakie są prawidłowe wartości kąta pochylenia koła?

Prawidłowe wartości kąta pochylenia koła różnią się radykalnie w zależności od rocznika, napędu, wersji silnikowej oraz wyposażeniowej danego samochodu. Nie istnieje uniwersalny, bezpieczny camber dla wszystkich aut. Nawet w obrębie tego samego modelu (np. standardowy hatchback i jego usportowiona odmiana) normy fabryczne mogą się wykluczać. Oceniając pomiar, trzeba badać różnicę między lewym a prawym kołem danej osi.

Dlaczego wartość nominalna zależy od samochodu?

Konstruktorzy dobierają specyfikację zawieszenia do konkretnej masy pojazdu i charakterystyki skoku sprężyn. Baza danych używana przez diagnostę musi być perfekcyjnie dobrana do auta. Dodatkowo na statyczny wynik wpływają ciśnienie w oponach (zmienia wysokość roboczą auta), obciążenie paliwem czy ewentualne luzy mechaniczne; skala efektu zależy od pojazdu. Prawidłowy kąt pochylenia koła tylnego w rodzinnym kombi może być np. większy na pusto, by skompensować opuszczenie tyłu po załadowaniu bagażnika po dach.

Jak rozumieć stopnie, minuty i tolerancję?

Zapisy na raportach mogą być mylące, jeśli nie pamiętasz o układzie sześćdziesiątkowym. Wartość −0°30′ oznacza dziesiętnie równe −0,5°. Na stanowiskach pomiarowych diagnosta widzi kolor zielony (dobrze) lub czerwony (źle), co opiera się na wybranym profilu auta. Jeśli jednak do sportowego zawieszenia wybierze specyfikację standardową, komputer podświetli prawidłowy kąt pochylenia na czerwono, mimo że mechanicznie w pojeździe wszystko jest w porządku.

Zły kąt pochylenia koła: objawy na oponach i podczas jazdy

Wadliwy kąt pochylenia koła może objawiać się gładkim, jednostronnym zużyciem klocków bieżnika na obwodzie opony. Nadmiernie ujemny camber znacząco przyspiesza ścieranie wewnętrznego barku ogumienia, z kolei kąt zbyt dodatni zniszczy gumę po stronie zewnętrznej. Pamiętaj jednak, że podobny obraz zużycia może wynikać z błędnej zbieżności, nieprawidłowego ciśnienia lub luzów. W zależności od skali wady, kierowca może odczuwać nerwowe prowadzenie na nierównościach lub ściąganie pojazdu w jedną stronę przy jeździe na wprost.

Jak camber zużywa bieżnik?

Stale utrzymująca się wada kąta pochylenia przesuwa główny wektor nacisku punktowego na wąski pas gumy zamiast rozłożyć go na całą szerokość konstrukcji. Wytarty bark to klasyczny dowód problemu z pochyleniem. Warto odróżnić go od poszarpanego ząbkowania – za ząbkowanie częściej odpowiada niewłaściwie ustawiona zbieżność kół lub drgania od zużytych amortyzatorów. Przykładowy wyniky złego camberu są bardziej liniowe: guma znika gładko wokół całego koła, powoli odsłaniając kord wewnętrzny.

Czy nieprawidłowy camber powoduje ściąganie?

Kierowcy często winą za ściąganie obarczają pojedyncze ustawienie kół, jednak znaczenie ma tutaj przede wszystkim różnica pochylenia między lewą a prawą stroną pojazdu. Samochód ma tendencję do znoszenia w kierunku koła, które dysponuje większym (bardziej dodatnim) kątem. Oba koła przy wyraźnym negatywie nie będą silnie ściągać na idealnie równej drodze, ale wyczujesz ich niestabilność w koleinach.

Tabela objawów i kolejnych kroków

Diagnostyka usterki pochylenia musi być wyważona, bo sama wada kąta jest często skutkiem, a nie powodem. Poniższa tabela zbiera sygnały ostrzegawcze z drogi i ogumienia w logiczny schemat działania.

Co jest przyczyną złego kąta pochylenia koła?

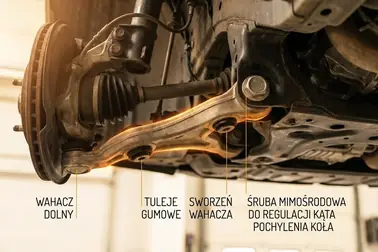

Główną przyczyną trwałej utraty prawidłowego kąta pochylenia koła są mechaniczne deformacje zawieszenia po dynamicznych zdarzeniach drogowych. Mowa o uderzeniu w wysoki krawężnik, szybkim wjechaniu w wielką dziurę z zablokowanymi hamulcami albo typowej kolizji. Inną powszechną grupą przyczyn jest naturalne wypracowanie materiału, jak postępujące osiadanie starych sprężyn czy wyeksploatowanie metalowo-gumowych tulei utrzymujących wahacze.

Zużycie, luz czy odkształcenie elementu?

Stacja diagnostyczna ujawnia wynik statyczny. Jeśli sworzeń zwrotnicy albo łożysko ma wyczuwalny luz, ułożenie koła potrafi zmieniać się podczas dynamicznego przyspieszania. Jeśli mechanik nie wymieni tulei przed regulacją układu, maszyna diagnostyczna pokaże idealny camber w warsztacie, a podczas jazdy po asfalcie koła w aucie i tak rozjadą się pod obciążeniem. Brak zakresu regulacji bywa skutkiem fizycznego ugięcia podzespołów (np. punktów ramy pomocniczej), lecz powodem może być również nieprawidłowa wysokość, zużycie innych elementów zawieszenia, błąd konfiguracji pomiaru lub po prostu fabryczny brak regulacji w danym modelu.

Dlaczego obniżenie auta zmienia camber?

Zamontowanie krótszych sprężyn sportowych, popularne w tuningu drogowym, obniża całe nadwozie. Zwrotnica oraz koło przemieszczają się wtedy w górę względem ramy, docierając do zupełnie innych rejonów krzywej kinematycznej projektowanej przez inżynierów. Układy wielowahaczowe pod wpływem solidnego ugięcia naturalnie pogłębiają ujemny kąt camberu. To powód, dla którego obniżone samochody niszczą opony szybciej, jeśli proces tuningu nie skończy się pomiarem i ustawieniem kątów pod nowe realia wysokości.

Jak ustawić kąt pochylenia koła przedniego i tylnego?

Ustawienie kąta pochylenia koła wykonuje się na laserowych lub trójwymiarowych głowicach pomiarowych. Przed przystąpieniem do regulacji należy sprawdzić luzy w zawieszeniu, ocenić stan opon, wyrównać ciśnienie, skontrolować prześwit oraz ustawić samochód na wypoziomowanym stanowisku. Sam proces polega zazwyczaj na fizycznym przestawieniu zwrotnicy lub ramy na specjalnych śrubach. Ważne: zmiana camberu wpływa na pozostałe kąty. Po korekcie pochylenia konieczny jest ponowny pomiar wszystkich powiązanych parametrów, a zbieżność ustawia się zawsze na samym końcu procesu jako wartość domykającą całą geometrię pojazdu.

Jak reguluje się pochylenie kół przednich?

Regulacja przodu zaczyna się po wyzerowaniu stanowiska. Sposób zależy bezpośrednio od wyobraźni konstruktorów. W układach podwójnych wahaczy spotkasz klasyczne, obrotowe mimośrody montowane w ramie pojazdu. W kolumnach typu MacPherson spotyka się niekiedy przesuwne górne mocowania w kielichach. Elementy te, znane jako camber plates, to jednak najczęściej rozwiązania tuningowe lub naprawcze dedykowane dla danej konstrukcji, a nie typowa regulacja seryjna.

• Weryfikacja pod obciążeniem i kompensacja obrotu koła.
• Odnalezienie śruby bądź specjalnego mechanizmu przesuwnego przewidzianego do nastawów.
• Fizyczna zmiana kąta za pomocą kluczy, aż ekran podświetli docelowy próg (wymaga lekkiego zablokowania po uzyskaniu kąta).
• Skręcenie elementu wymaganym momentem dynamometrycznym i zbadanie powiązanej zmiany na drążku zbieżności kół.

Jak reguluje się pochylenie kół tylnych?

W niezależnym zawieszeniu wielowahaczowym producent przeważnie instaluje śrubę mimośrodową w miejscu mocowania dolnego (lub górnego) ramienia. Kluczowe jest ustawienie tylnej osi krok po kroku z instrukcją podaną na panelu urządzenia diagnostycznego, inaczej ruszysz cały rzut geometryczny nadwozia. Z kolei belka skrętna będąca normą z tyłu w klasie B i C to konstrukcja zwarta, która zazwyczaj nie posiada seryjnej regulacji kątów dla każdego koła. Duże różnice kątów między lewym i prawym bębnem często zwiastują ugiętą konstrukcję ramy lub czopy piasty. Ewentualne metody korekcyjne w tym systemie dobiera się wyłącznie według wytycznych producenta.

Czy można ustawić camber samodzielnie?

Poziomnica lub domowy miernik przyłożony do felgi może wykazać dużą różnicę stron, lecz absolutnie nie zastępuje precyzyjnego pomiaru z uwzględnieniem wypoziomowania stanowiska i obciążenia. Końcowy pomiar i regulację należy zawsze powierzyć dowolnemu warsztatowi wykonującemu pełny pomiar ustawienia kół, co zapobiegnie kosztownym uszkodzeniom bieżnika.

Negatyw kół w samochodzie: zastosowanie drogowe, tuning i drift

Negatywem nazywamy każde ustawienie z ujemnym kątem pochylenia koła, wliczając w to niewielkie wartości fabryczne. W kontekście tuningu i sportu termin ten często odnosi się jednak do skrajnych wychyleń wykraczających poza widełki konstrukcyjne, co używane jest jako narzędzie do osiągnięcia specyficznych parametrów prowadzenia na torze lub ze względów estetycznych, by schować szerokie ranty felg wewnątrz nadkoli. Znaczne wychylenie góry koła obniża codzienny poziom bezpieczeństwa, powodując, że opona nie przylega do nawierzchni całą szerokością bieżnika, kiedy poruszasz się po drogach publicznych.

Co daje ujemny camber?

Znaczący ujemny kąt przydaje się, gdy na auto działają znaczne siły boczne w ostrym łuku. Kontrolowany negatyw sprawia, że podczas jazdy na prostej koło opiera się silniej na wewnętrznej części bieżnika, natomiast w ciasnym zakręcie dociska nawierzchnię całą szerokością opony zewnętrznej. Główną korzyścią jest tu korzystniejszy rozkład nacisku bieżnika obciążonego koła, co znacząco poprawia przyczepność boczną i stabilność prowadzenia w zakrętach.

Czy warto robić negatyw w aucie drogowym?

W pojeździe służącym do poruszania się w deszczu czy załatwiania codziennych spraw wprowadzanie wymuszonych, niefabrycznych położeń układu na wzór aut stuningowanych to prosta droga do podniesienia kosztów eksploatacji, ponieważ przyspiesza to asymetryczne zużycie bieżnika. Jeśli felga lub opona z powodu zbyt dużego kąta oprze się na ugięciu o obudowę amortyzatora, może dojść do uszkodzenia kordu lub groźnego przetarcia boku ogumienia.

Pochylenie kół do driftu nie jest ustawieniem uniwersalnym

W przypadku aut przygotowywanych do driftu modyfikacja ułożenia kół daje zupełnie inne możliwości prowadzenia w poślizgu. Zależy to jednak od osi, ponieważ nastawy różnią się diametralnie. Wartości z przodu w aucie tylnonapędowym często idą w kierunku większego negatywu w połączeniu z odpowiednim kątem wyprzedzenia sworznia, by zapobiec nadmiernemu wychyleniu koła w fazie kontry. Kopiowanie gotowych rozwiązań od innych zawodników bywa błędem, ponieważ optymalne nastawy zależą od specyfiki zawieszenia, zbieżności, kąta skrętu, mocy auta oraz charakterystyki używanych opon i nawierzchni.

Utrzymanie prawidłowych kątów pochylenia koła pozwoli Ci zaoszczędzić i pieniądze na oponach, i stres na wilgotnej nawierzchni. Zanim rzucisz się w wir regulacji na warsztacie za setki złotych, przeprowadź solidną kontrolę wzrokową i diagnostyczną: obejrzyj asymetrycznie powycierane barki pod podłogą, przypomnij sobie stan dawno sprawdzanego ciśnienia i szukaj luzów tulei metalowo-gumowych na stacji okręgowej. Geometria jest czystą mechaniką – ma sens tylko na naprawionym od podstaw i wyrównanym do fabryki zawieszeniu.
