Ustawianie geometrii kół – jak przebiega pomiar i regulacja?

Ustawianie geometrii kół zaczyna się od kontroli opon, ciśnienia i luzów w zawieszeniu, po czym auto trafia na specjalne stanowisko. Tam, po zamontowaniu głowic lub tarcz pomiarowych, urządzenie porównuje faktyczne ustawienie z wytycznymi producenta, a mechanik koryguje dostępne kąty i wykonuje pomiar kontrolny.

Jako internetowy sklep noweopony.pl dostarczamy Ci opony prosto pod drzwi, natomiast pomiar i regulację musisz zlecić warsztatowi, który dysponuje odpowiednio skalibrowanym sprzętem. Choć kierowcy często używają tych pojęć zamiennie, sam pomiar to dopiero diagnoza. Warto poznać różnicę, by zrozumieć, że kompletny przewodnik po geometrii kół to znacznie więcej niż tylko dokręcenie jednej śruby na drążku kierowniczym.

Na czym polega ustawianie zbieżności i geometrii kół?

Badanie geometrii określa aktualne położenie kół względem osi pojazdu i wartości referencyjnych producenta, natomiast regulacja zmienia parametry możliwe do ustawienia w danej konstrukcji zawieszenia. Wyniki kątowe na profesjonalnym wydruku podawane są zazwyczaj w stopniach i minutach (gdzie 1° odpowiada 60′) lub rzadziej w stopniach dziesiętnych. Pamiętaj, że zbieżność to tylko jeden z elementów całego układu. Z tego powodu wiedza o tym, czym jest zbieżność kół, przydaje się, ale pomiar samej przedniej osi często nie wystarcza do poprawnego ustawienia auta na drodze.

Pomiar a regulacja: dwa różne etapy

Wielu kierowców myli badanie z fizyczną poprawą nastawów. Pomiar jedynie porównuje stan obecny (zastany) z normami z bazy danych urządzenia. Regulacja wymaga natomiast użycia narzędzi i mechanicznej zmiany położenia elementów takich jak drążki kierownicze, śruby mimośrodowe czy przesuwne sworznie. Zrozumienie różnicy między geometrią a zbieżnością ułatwia analizę wydruku. Rubryka „przed” dokumentuje wartości początkowe, a „po” pokazuje efekty pracy mechanika, w tym parametry, których z przyczyn konstrukcyjnych nie dało się zmienić.

Czy ustawianie zbieżności oznacza pełną geometrię?

Sama regulacja zbieżności dotyczy tylko wzajemnego równoległego (lub nie) ustawienia kół na danej osi. Pełny protokół weryfikuje znacznie więcej, w tym pochylenie koła, wyprzedzenie osi zwrotnicy oraz kluczowy kąt osi toru jazdy. Zakres pracy warsztatu uzależniony jest od modelu Twojego auta – zmierzony kąt zawieszenia nie zawsze musi posiadać fabryczny punkt pozwalający na jego ręczną zmianę.

Jak przygotować samochód do badania geometrii kół?

Przed wykonaniem pomiaru musisz ustawić ciśnienie w oponach zgodnie z instrukcją oraz zweryfikować zgodność rozmiarów kół na osi. Przygotowanie pojazdu obejmuje również zadbanie o wymagany poziom paliwa (często w dokumentacji widnieje pełny zbiornik), opróżnienie bagażnika ze zbędnych ciężarów oraz zastosowanie specjalnych obciążników wewnątrz auta, jeśli procedura producenta danego modelu tego wymaga. Równie kluczowe jest to, aby zawieszenie było wolne od jakichkolwiek luzów. Nawet najwyższej klasy sprzęt nie poda prawdziwego wyniku, jeśli przeguby i tuleje będą pozwalały na bezwładny ruch koła w trakcie badania.

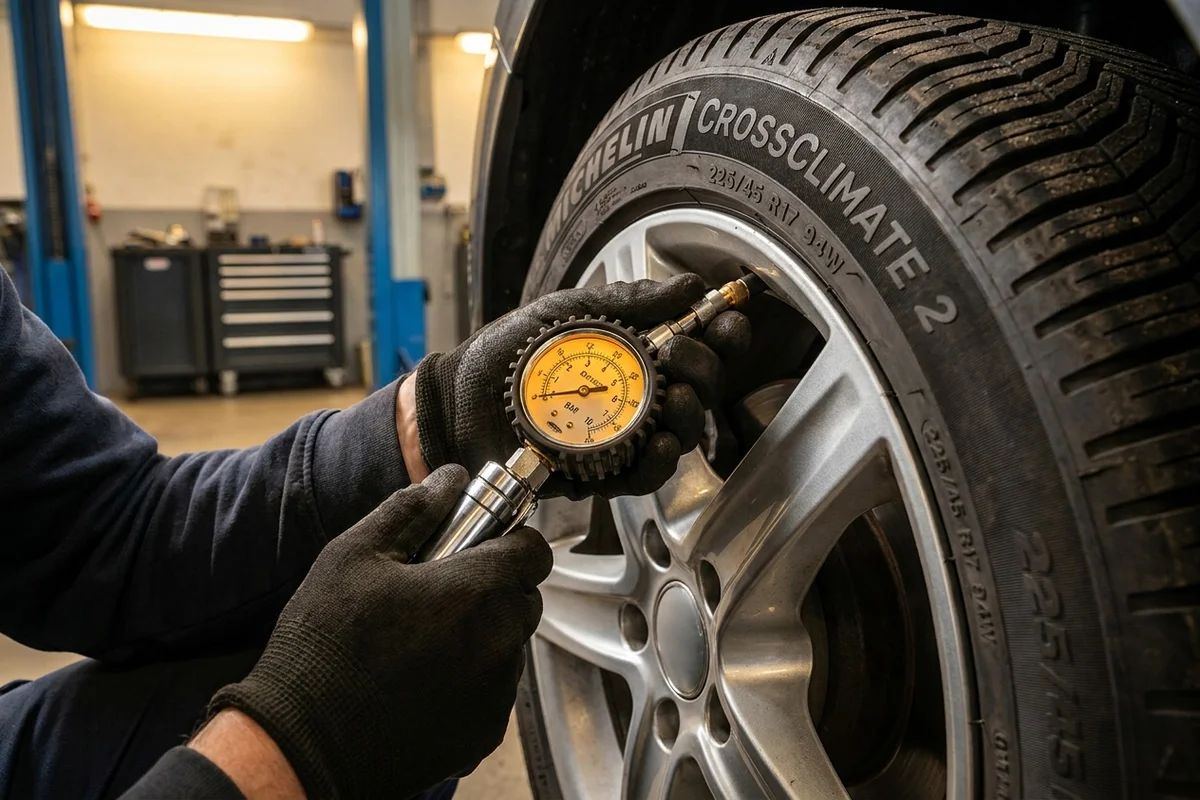

Kontrola opon, ciśnienia i obręczy

Dla prawidłowego zachowania na stanowisku na jednej osi powinny zawsze znajdować się opony w tym samym rozmiarze, o identycznej konstrukcji i o zbliżonym stopniu zużycia. Stan ogumienia i felg weryfikuje się z kilku powodów:

• Brak równego ciśnienia zmienia wysokość kół, co fałszuje pomiar kątów.
• Wyraźnie skrzywiona felga wprowadza duże bicie. Choć system wykonuje pomiarową kompensację, nie naprawia ona fizycznie skrzywionej ani uszkodzonej obręczy, co nadal może negatywnie wpływać na komfort jazdy.

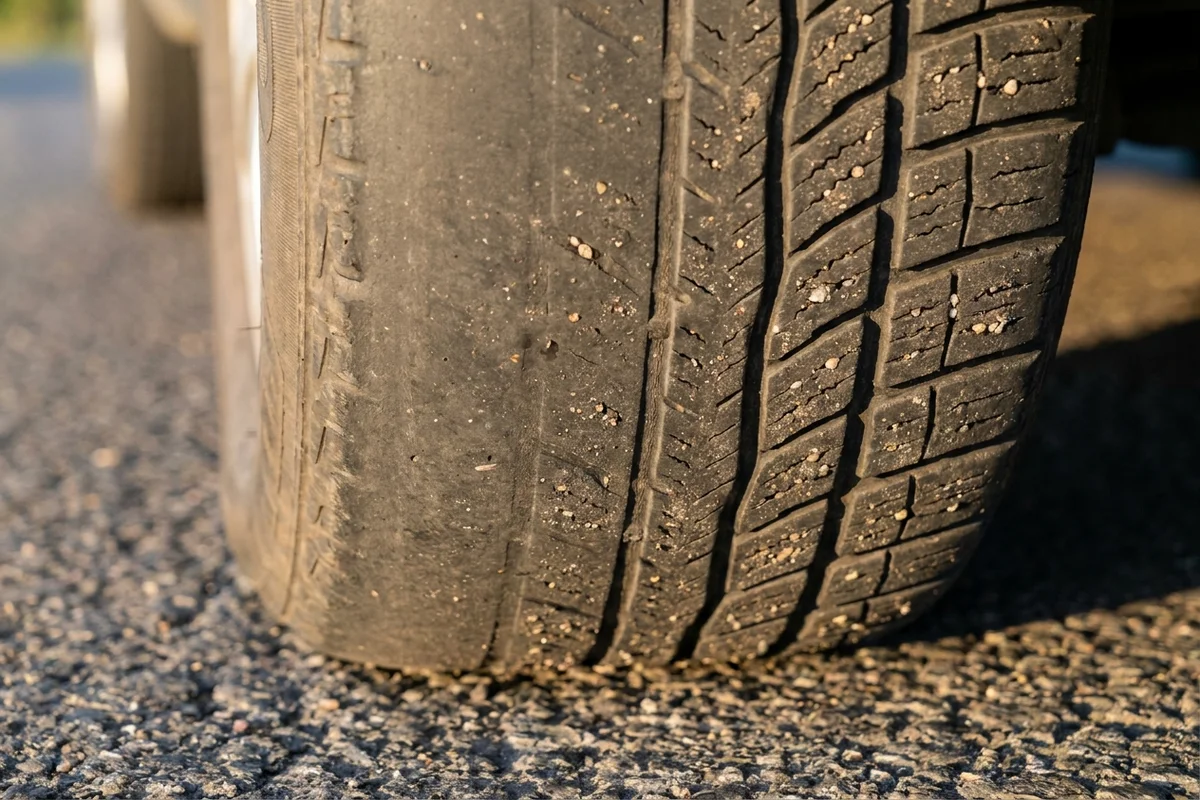

• Skrajne różnice zużycia bieżnika na jednej osi mogą sprawić, że auto po regulacji nadal będzie ściągać, zacierając efekt pracy.

Kontrola luzów i wysokości zawieszenia

Procedurę geometryczną wykonuje się na sprawnym pojeździe. Wysokość nadwozia i równomierne osiadanie mają ogromny wpływ na statyczne kąty zawieszenia. Pęknięta sprężyna o niewłaściwej wysokości może sprawić, że pomimo ustawionej na zielono zbieżności, pochylenie koła pozostanie poza zakresem tolerancji.

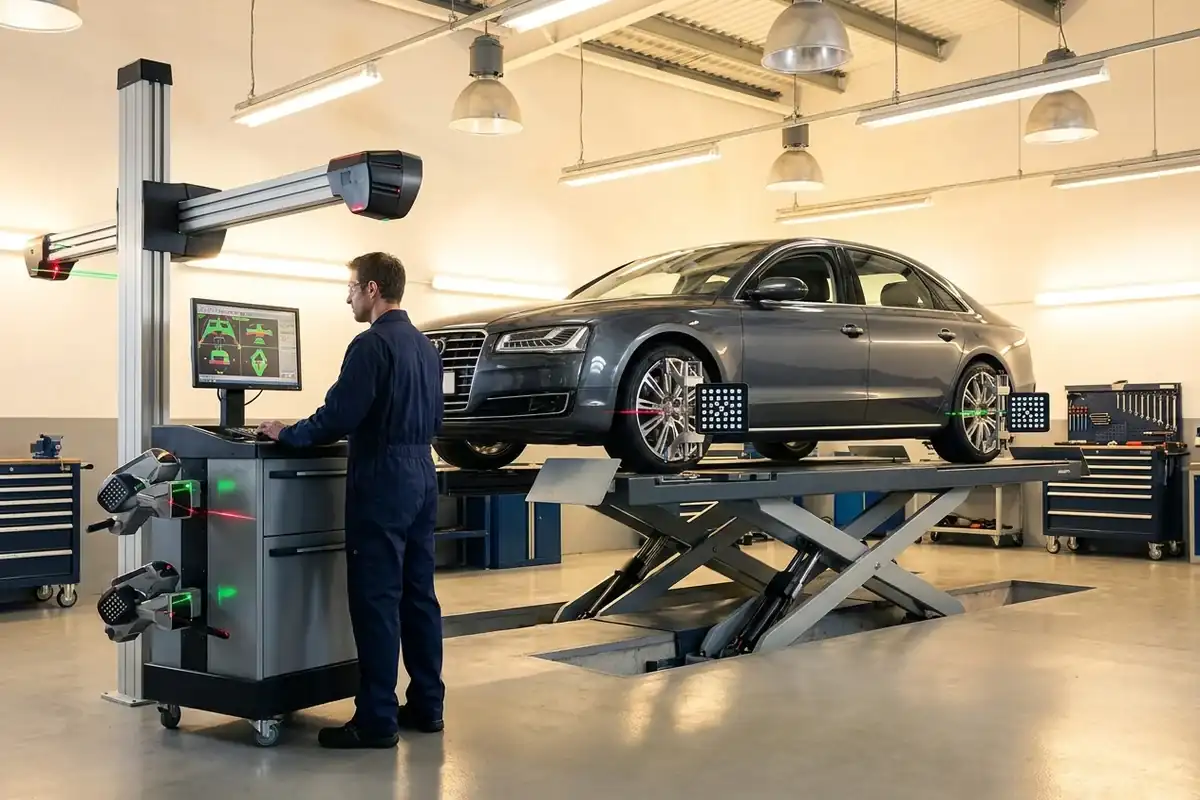

Jak przebiega pomiar geometrii kół krok po kroku?

Proces rozpoczyna się od wprowadzenia auta na idealnie wypoziomowany podnośnik. Koła przednie (lub wszystkie kierowane) stają na obrotnicach, a tylne na płytach odprężnych, które uwalniają naprężenia układu. Następnie na obręczach instaluje się głowice.

Urządzenie weryfikuje pozycję kół i tworzy z nich wirtualny układ współrzędnych oparty na kompensacji bicia i osi toru jazdy. Wyniki zostają zestawione z bazą wartości referencyjnych producenta, dobieraną precyzyjnie do modelu, rocznika i konkretnej wersji zawieszenia.

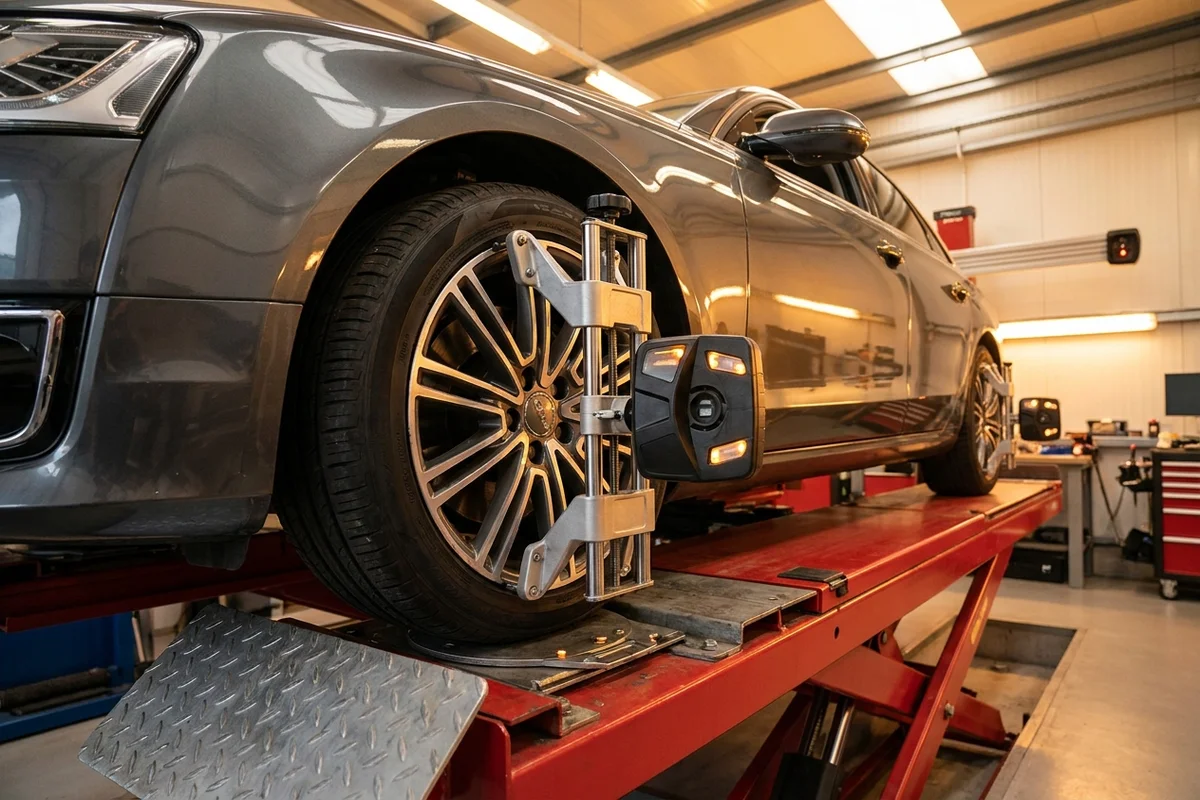

Montaż osprzętu i kompensacja bicia

System wykorzystuje założone na kołach urządzenia odblaskowe (w systemach 3D) lub aktywne nadajniki. Tarcze pomiarowe lub głowice muszą być stabilnie zamocowane w sposób bezpieczny, aby nie uszkodzić krawędzi i powłoki lakierniczej obręczy. Aby wyeliminować błędy wynikające z niedokładnego przylegania zacisku do felgi lub samej krzywizny koła, wykonuje się kompensację bicia. Polega to zazwyczaj na swobodnym przetoczeniu auta o kilkadziesiąt centymetrów w tył i w przód, a w starszych systemach na podniesieniu osi i obrocie koła. Dzięki temu stanowisko wie, jak działa geometria 3D i eliminuje uchyb obrysu zewnętrznego felgi z pomiaru faktycznego kąta zawieszenia.

Pomiar osi tylnej i osi toru jazdy

Tył diagnozowany jest jako pierwszy. Ułożenie tylnych kół na drodze wyznacza tzw. oś toru jazdy (geometryczną oś jazdy pojazdu). Jest to fundament dla ustawienia przodu. Jeśli tył wymusza minimalną jazdę po skosie (tzw. zjawisko psiego chodu), mechanik będzie musiał zgrać z nim kierownicę. Niesymetryczne ułożenie kół tylnych powoduje niezerowy kąt osi toru jazdy, co negatywnie odbija się na stabilności, nawet jeżeli zbieżność na wprost wydaje się bliska zeru.

Pomiar osi przedniej i skrętu kół

Po tylnej osi badany jest przód. Aby program mógł zmierzyć wyprzedzenie osi zwrotnicy i pochylenie sworznia, konieczne jest skręcenie kierownicą w lewo i prawo (zazwyczaj o 10 lub 20 stopni). Komputer każe operatorowi zastosować specjalną blokadę hamulca (rozpierak o pedał) i upewnić się, że koło kierownicy jest perfekcyjnie wycentrowane oraz zablokowane specjalnym trzymakiem w położeniu środkowym.

Jak wygląda regulacja zbieżności i kątów kół?

W nowoczesnych autach z regulowanym tyłem korygowanie rozpoczyna się właśnie od ustawienia osi tylnej. To jej symetryczna wartość zbieżności warunkuje prostą jazdę osi przedniej. Z kolei na przedniej osi kąty koryguje się najczęściej za pomocą obrotu gwintowanych części drążków kierowniczych, kontrolując ciągle centralne położenie kierownicy w kabinie. Parametry wykraczające poza zbieżność są w wielu współczesnych autach domyślnie zablokowane przez fabrykę, bez możliwości płynnej regulacji za pomocą dedykowanych mimośrodów.

Regulacja osi tylnej jako punkt odniesienia

Jeśli pominiesz regulację osi tylnej (lub zostawisz ją zignorowaną w autach bez fizycznych punktów regulacji), istnieje ryzyko zestrojenia kierownicy do błędnie pracującego układu jezdnego auta. Przy popularnej tylnej belce skrętnej wynik spoza zakresu rzadko wiąże się ze złym ustawieniem, ponieważ zazwyczaj brakuje tam śrub nastawczych. Taki rezultat powinien skłonić do dalszej diagnostyki wysokości zawieszenia, kondycji tulei mocujących, poszukiwania ewentualnych uszkodzeń samej belki czy nawet weryfikacji powtarzalności pomiaru stanowiska.

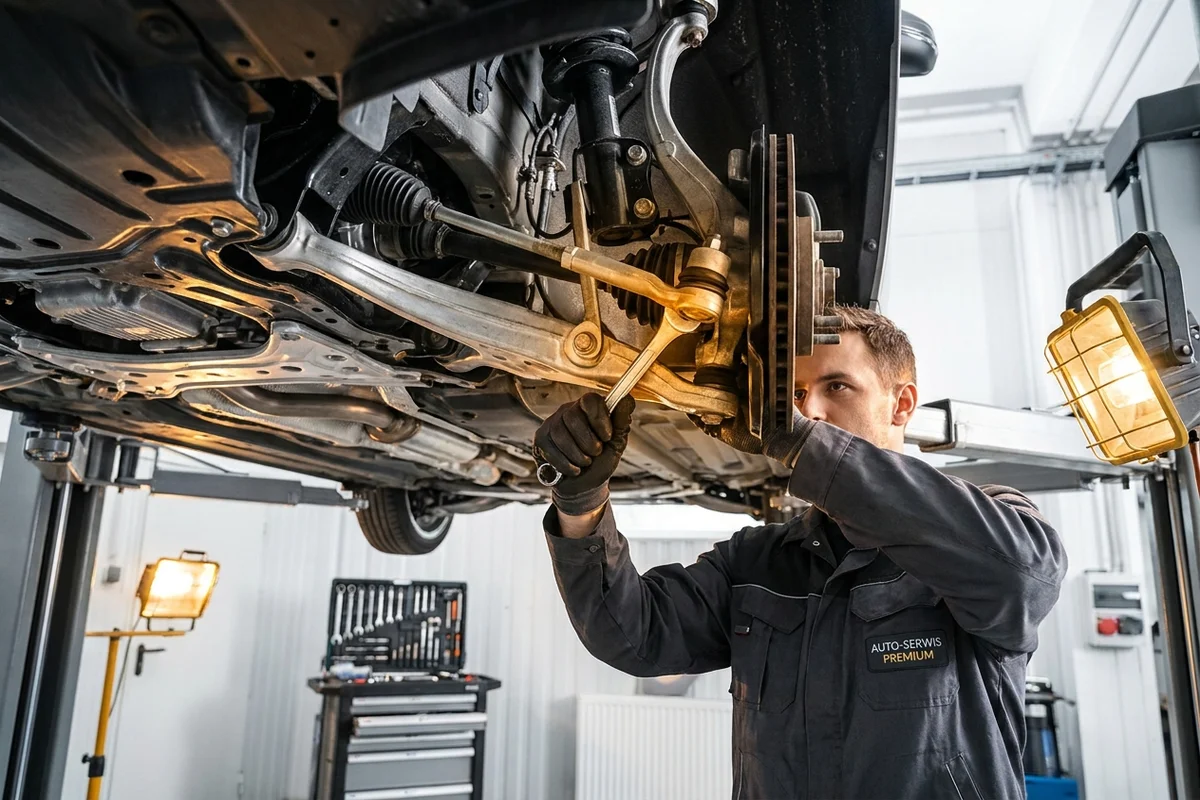

Regulacja zbieżności kół przednich

Mechanik wykonuje tę czynność fizycznie pod pojazdem. Najpierw luzuje specjalne nakrętki kontrujące na drążku, a potem operuje na łączniku (śrubie rzymskiej), wydłużając go lub skracając. Każdy obrót kluczem na żywo wpływa na wartości prezentowane na monitorze głównym stanowiska. Nawet jeśli łączny wynik całej osi wejdzie w „zielone pole”, nierównomierne dokręcenie drążka po obu stronach ostatecznie odchyli kierownicę w trasie mimo poprawnego toru toczenia kół.

Kiedy kąta nie da się wyregulować?

Brak śruby regulacyjnej czy suwaków oznacza, że zawieszenie ustala swoje położenie na bazie nominalnych wymiarów wahaczy, zwrotnicy i mocowań w nadwoziu. Jeśli stanowisko wyświetli czerwony wskaźnik, dobry warsztat nie będzie obiecywał cudów, lecz zaleci dokładną diagnostykę podwozia w celu zlokalizowania zużytego bądź odkształconego elementu.

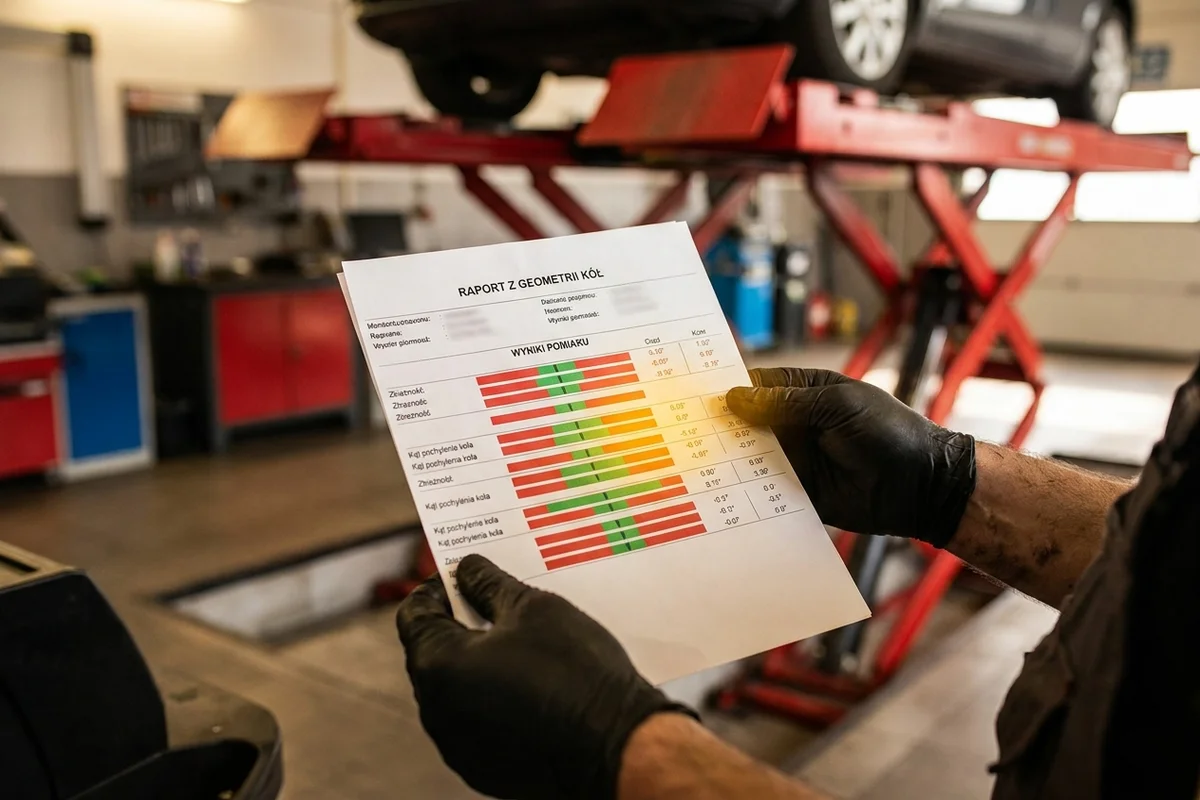

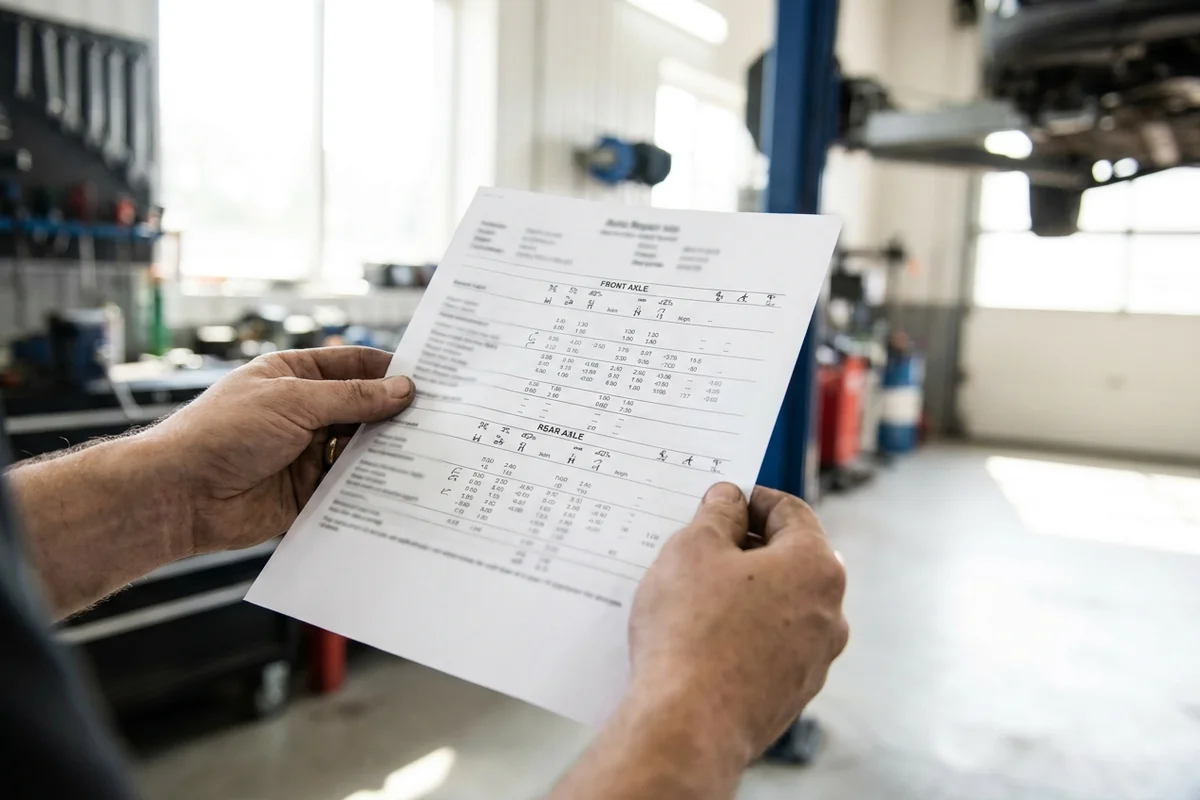

Jak odczytać wydruk po ustawieniu geometrii?

Wydruk odczytasz poprzez przeanalizowanie trzech obszarów: wyników zmierzonej wartości przed regulacją, zestawienia po korekcie oraz zakresu referencyjnego producenta przypisanego do konkretnej wersji. Kolory ułatwiają wzrokową lokalizację problemu, jednak wartości te opowiadają złożoną historię o stanie pojazdu. Warto pamiętać, że parametry dla lewej i prawej strony, zbieżność całkowita danej osi oraz kąt osi toru jazdy opisują odmienne zależności w pracy podwozia. Każdy z tych wyników musi być interpretowany oddzielnie względem odpowiednich zakresów przewidzianych przez producenta auta. Aby dokładnie zapoznać się z nazwami kątów, warto sprawdzić szczegółowo, jak odczytać parametry geometrii z otrzymanego raportu.

Co musi zawierać wynik przed i po regulacji?

Pełnoprawny raport dokumentuje przebieg wykonanego pomiaru. Jeśli nie pokazuje on tego, z jakim punktem wyjścia przyjechał samochód, po prostu uniemożliwia rzetelną ocenę zakresu wprowadzonej korekty. Z kolei brak ostatecznych parametrów utrudnia potwierdzenie, czy po zablokowaniu i dokręceniu elementów zawieszenia wyniki wciąż mieszczą się w dopuszczalnych widełkach tolerancji.

Dlaczego zielone pola nie wystarczą do oceny?

Pola zaznaczone na zielono uspokajają klienta, ale potrafią być zdradliwe, jeśli błąd leży na etapie konfiguracji badania. Wybranie modelu w wariancie terenowym do pojazdu miejskiego na sportowym zawieszeniu sprawi, że maszyna oznaczy na zielono parametry całkowicie niewłaściwe dla danego samochodu. Wydruk to kluczowe narzędzie diagnostyczne, ale nigdy nie zastępuje finalnej, ludzkiej weryfikacji – czyli odpowiedniego zachowania auta na drodze.

Co sprawdzić po regulacji geometrii kół?

Po regulacji geometrii powinieneś w pierwszej kolejności ocenić, czy kierownica jest idealnie wycentrowana podczas jazdy na wprost i czy samochód nie wykazuje niepokojącego zachowania w prowadzeniu. Oprócz subiektywnych odczuć z drogi zweryfikuj czy warsztat wystawił protokół kontrolny i podał odpowiednie momenty dokręcenia elementów bezpieczeństwa. Pamiętaj, że naprawa samej zbieżności nie zregeneruje błędnie zdartych bieżników opon. Z tego powodu część problemów akustycznych i drgań może pozostać w aucie mimo udanego zabiegu.

Krótka jazda kontrolna i położenie kierownicy

Wykonanie trasy zaraz po wyjeździe od mechanika jest niezwykle ważne. Jazdę próbną należy testować na drogach możliwie płaskich (pozbawionych głębokich kolein i znaczącego pochylenia odwadniającego), bez mocnego bocznego wiatru. Ściąganie w jedną stronę lub kierownica przechylona o kilka stopni podczas jazdy na wprost są uzasadnioną przesłanką do powrotu do warsztatu i poproszenia o weryfikację ustawień. Samodzielnie łatwiej można zaobserwować te wady, a przy ich występowaniu warto poznać najpowszechniejsze objawy nieprawidłowej geometrii.

Checklista odbioru samochodu

Odbierając samochód, poproś o komplet informacji o stanie podwozia. Zweryfikuj przeprowadzoną usługę, sprawdzając na wydruku, czy:

• Urządzenie miało wczytaną właściwą specyfikację i model Twojego auta.
• Raport wyraźnie dokumentuje parametry „przed” oraz „po” regulacji.
• Udzielono Ci wyjaśnienia przyczyn odstępstw dla parametrów trwale nieregulowanych.
• Potwierdzono zablokowanie i dokręcenie kontr z momentem przewidzianym w dokumentacji.
• Auto przeszło krótką jazdę kontrolną potwierdzającą centralne położenie kierownicy i zachowanie toru jazdy.

Ile trwa, ile kosztuje i gdzie wykonać ustawienie geometrii?

Koszty, lokalizacja i czas spędzony przy samochodzie zależą w dużej mierze od tego, czy regulujesz tylko jedną, czy obydwie osie, a także od ogólnej kondycji elementów gwintowanych w podwoziu. Szukając sprawdzonego serwisu, zwróć uwagę na weryfikowalne kryteria. W podjęciu decyzji pomaga wiedza z poradnika na temat wyboru warsztatu do geometrii. Kluczowe jest, aby placówka dysponowała zaktualizowaną bazą pojazdów, dbała o regularną kalibrację stanowiska pomiarowego, rzetelnie sprawdzała luzy przed badaniem, właściwie dobierała wersję i zawsze wystawiała kompletny wydruk, oferując w ten sposób profesjonalne sprawdzanie zbieżności kół.

Czas i cena usługi

Na końcowy rachunek i czas oczekiwania wpływa kilka kluczowych zmiennych. Procedura może się znacznie wydłużyć w zależności od liczby regulowanych osi, czasu potrzebnego na rzetelną kontrolę wstępną podwozia oraz konieczności diagnozy wykrytych usterek. Znaczenie mają także zapieczone połączenia, których odblokowywanie wymusza na mechanikach zastosowanie preparatów penetrujących lub miejscowego podgrzewania. Aby dobrze oszacować budżet z wyprzedzeniem, warto dowiedzieć się, jak kalkulowany jest koszt ustawienia geometrii. Pełny czas ustawiania geometrii zależy ostatecznie od zakresu prac i budowy układu jezdnego w Twoim modelu samochodu.

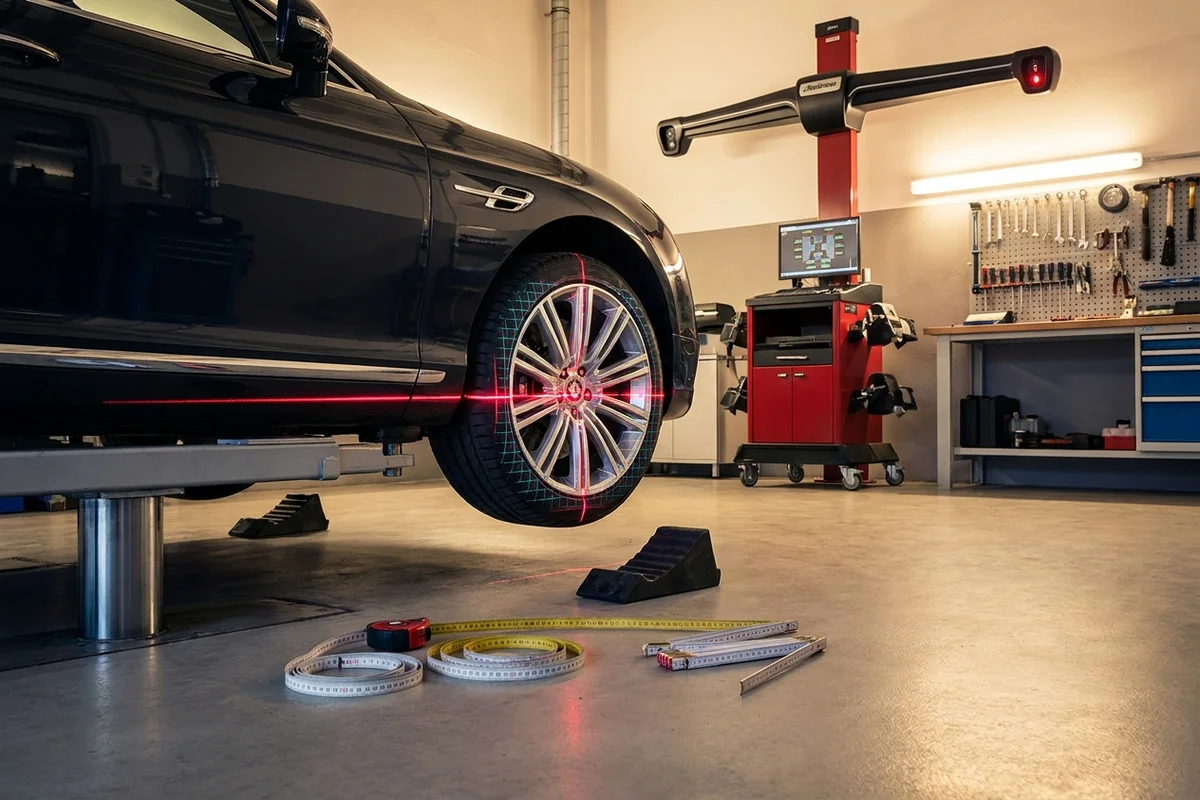

Technologia 3D i wybór warsztatu

Słowo kluczowe „3D” często kusi kierowców. To prawda, że systemy trójwymiarowe wykorzystujące kamery umiejscowione na belce głównej odczytują pozycje pasywnych tarcz niemal błyskawicznie. W praktyce, najważniejszą cechą maszyny pomiarowej jest jednak rzetelna baza danych, regularne kalibrowanie poziomu stacji obsługowej i rzetelność samego operatora wykonującego kompensacje bicia oraz ręczną korektę.

Kiedy zaplanować ponowny pomiar?

Sprawdzenie kątów powinieneś zaplanować, jeśli dostrzeżesz symptomy braku stabilności lub gdy miałeś sytuację mocnego uderzenia kołem o krawężnik czy wjazd w głęboką dziurę. Warto zaznaczyć, że rutynowa, sezonowa wymiana kompletnych kół nie ingeruje w budowę zawieszenia i z reguły nie wymusza kontroli punktów regulacji. Jeśli jednak podczas takiej przekładki zauważysz nierównomierne zużycie demontowanego bieżnika, stanowi to wyraźny sygnał do diagnostyki. Dokładne terminy wizyt znajdziesz w podpowiedzi odnośnie tego, kiedy ustawić geometrię, a z oczywistą weryfikacją nastawów wiąże się geometria po naprawie zawieszenia, kiedy mechanicznie ingerowano w podzespoły układu jezdnego.

Dobry warsztat przeprowadza usługę poprzez przygotowanie opon i sprawdzenie ciśnienia, staranny pomiar 4 kół na kalibrowanej stacji i mechaniczną poprawę uchybień. Za swój punkt referencyjny uważaj prosto ustawioną kierownicę, brak ściągania i klarowny dokument zawierający tabelaryczne przedziały wartości z wynikiem zgodnym z wersją produkcyjną auta.
