Elementy wewnętrzne skrzyni biegów – funkcje i objawy awarii

Wewnątrz skrzyni biegów pracują przede wszystkim wałki, koła zębate, łożyska, mechanizm wyboru przełożeń oraz dyferencjał. Zależnie od typu konstrukcji, znajdziesz tam również synchronizatory, pompę oleju, przekładnie planetarne, a także wielotarczowe sprzęgła lub hamulce.

Zużycie wewnętrznych łożysk najczęściej objawia się ciągłym wyciem zależnym od prędkości auta lub wybranego biegu. Zanim jednak zlecisz kosztowny demontaż przekładni, musisz wykluczyć inne, tańsze w naprawie przyczyny hałasu, takie jak wyząbkowane opony, zużyte łożyska kół czy po prostu zbyt niski poziom oleju przekładniowego. Jeśli interesuje Cię ogólna budowa i działanie skrzyni w kontekście działania całego auta, sprawdź nasz główny przewodnik. Poniżej skupiamy się wyłącznie na precyzyjnej diagnozie elementów zamkniętych wewnątrz samej obudowy.

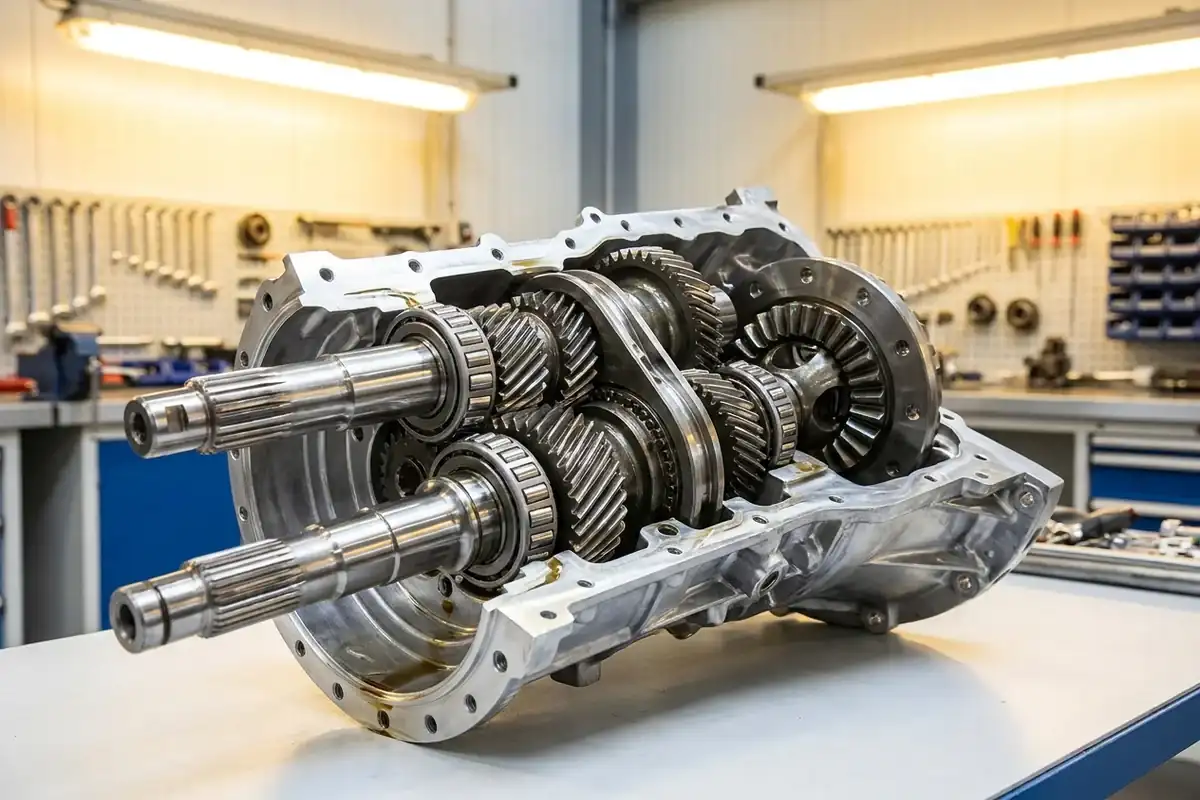

Jakie elementy znajdują się wewnątrz skrzyni biegów?

W obudowie skrzyni biegów umieszczono precyzyjne mechanizmy przenoszące i modyfikujące moment obrotowy z silnika na koła napędowe. Ich głównym zadaniem jest dopasowanie obrotów silnika do prędkości pojazdu. Wyposażenie wnętrza różni się w zależności od rodzaju zastosowanej przekładni.

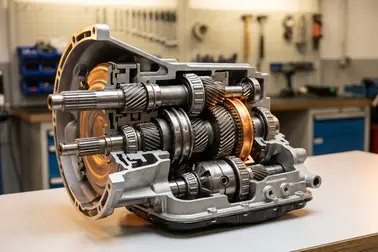

Wałki, koła zębate i mechanizm wyboru przełożenia

Wałek wejściowy (sprzęgłowy) odpowiada za płynny odbiór momentu napędowego z silnika. Poprzez wałek pośredni oraz wyjściowy energia jest transferowana do układów odbierających z wykorzystaniem połączonych par kół zębatych. Przedstawione koła zębate w pełni kontrolują specyfikę przełożeń dla każdego biegu. Usterka w układzie pojedynczej pary kół przeważnie skutkuje uciążliwym hałasem obecnym tylko na konkretnym trybie obrotów.

Skrzynie manualne korzystają również ze skomplikowanego systemu mechanizmów. Zadaniem wchodzących w ich skład synchronizatorów pozostaje wyrównanie prędkości obrotowej koła i wałka, zanim kierowca wbije bieg. Efektem prawidłowego funkcjonowania tych podzespołów jest lekka operacja wybieraka bez występowania pisków i tarć kół zębatych.

Łożyska, uszczelnienia i obudowa

Żaden z wałków nie mógłby płynnie pracować, gdyby nie łożyska. Łożyska promieniowe przyjmują na siebie obciążenia poprzeczne powstające podczas pracy skrzyni, natomiast zastosowane łożyska stożkowe i skośne radzą sobie dodatkowo ze zjawiskiem wysokich sił osiowych wypychających wałki na zewnątrz generowanym przez profil uzębienia. Uszczelniacze (zimeringi) zapobiegają wyciekom oleju na zewnątrz, z kolei obudowa nie jest tylko osłoną, lecz niezwykle ważnym fundamentem utrzymującym osiowe położenie wszystkich rotujących elementów. Wybite gniazdo łożyska w obudowie sprawia, że włożenie nowej części nie ma sensu bez kosztownej obróbki samego korpusu.

Co występuje tylko w wybranych konstrukcjach?

Zawartość obudowy różni się diametralnie w zależności od tego, kto i jak zmienia biegi w aucie. Przykładowo, prosta budowa skrzyni manualnej opiera się na mechanicznym smarowaniu rozbryzgowym i jest pozbawiona ciśnieniowych systemów hydraulicznych. Z kolei zaawansowane klasyczne automaty kryją w sobie elementy zupełnie obce manualom: skomplikowane przekładnie planetarne, setki kanałów bloku hydraulicznego (tzw. mechatroniki) oraz stosy tarczek sprzęgłowych i taśm hamulcowych odpowiedzialnych za płynną, automatyczną redukcję przełożeń.

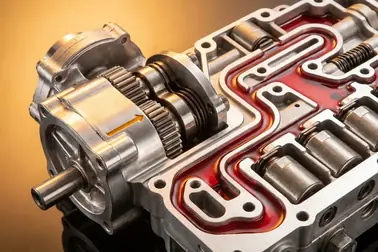

Pompa skrzyni biegów: do czego służy i jak się psuje?

Pompa oleju w skrzyni zasysa płyn z miski lub zbiornika i wytwarza przepływ roboczy niezbędny do smarowania, chłodzenia, a przede wszystkim sterowania wewnętrznymi elementami hydraulicznymi. Bez odpowiedniego ciśnienia wygenerowanego przez pompę, zaawansowane przekładnie nie są w stanie zacisnąć pakietów sprzęgłowych ani przesunąć zaworów sterujących.

Gdzie pompa występuje i co zasila?

Obecność układu wymuszonego obiegu oleju zależy od specyficznej budowy przekładni. Z tego powodu dokładne rozpoznanie, jakie rodzaje skrzyń automatycznych i dwusprzęgłowych posiadasz w aucie, decyduje o odpowiednim przebiegu diagnostyki. Ciśnienie z pompy zasila tam tak zwany blok zaworowy, czyli główny układ kierujący olej do odpowiednich siłowników sprzęgieł i hamulców.

Równocześnie ten sam, przepływający układem płyn odbiera ciepło z rozgrzanych elementów i dba o ciągłe smarowanie łożysk. Sposób napędu pompy również zależy od danej koncepcji inżynieryjnej. W wielu konstrukcjach pompa pobiera moc mechanicznie z wałka, podczas gdy inne modele posiadają pompy elektryczne, pracujące niezależnie od prędkości obrotowej silnika spalinowego.

Jak rozpoznać problem z pompą?

Objawy spadku ciśnienia to często szarpanie, opóźnione włączanie biegów lub poślizgi elementów ciernych. Mogą do nich dołączyć sygnały nieswoiste, takie jak głośny hałas pracującej pompy czy skłonność przekładni do przegrzewania się. Na desce rozdzielczej takie anomalie objawiają się błędami sterownika i przejściem w tryb awaryjny.

Pełna diagnostyka układu ciśnienia wymaga precyzyjnego planu. Na początku należy zweryfikować stan wizualny oraz poziom oleju. Następnie mechanik odczytuje parametry bieżące i kody błędów ze sterownika. Jeżeli konstrukcja i instrukcje producenta to przewidują, diagnoza zostaje poszerzona o fizyczny pomiar ciśnienia generowanego przez pompę, wykonany manometrem w punktach kontrolnych obudowy.

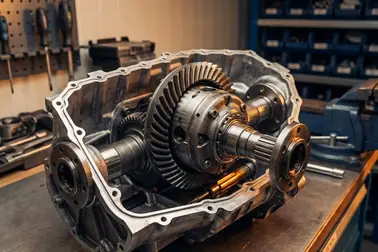

Dyferencjał skrzyni biegów: funkcja i objawy zużycia

Mechanizm różnicowy (dyferencjał) odpowiada za rozdział momentu napędowego na dwa koła napędzanej osi, umożliwiając im obracanie się z różnymi prędkościami w zakręcie. W samochodzie z poprzecznym zespołem napędowym dyferencjał jest ukryty w tej samej obudowie i zalany tym samym olejem co reszta mechanizmów. Z kolei w innych rozwiązaniach technicznych, takich jak klasyczne układy tylnonapędowe, występuje jako całkowicie osobny podzespół zawieszony z tyłu pojazdu.

Stałe, głuche wycie to sygnał mogący wskazywać między innymi na zużycie łożysk w okolicach dyferencjału. Dźwięk ten zazwyczaj zmienia swoją charakterystykę podczas przyspieszania, a łagodnieje w momencie zdjęcia nogi z gazu. Ponieważ niezwykle zbliżone objawy akustyczne mogą generować wyeksploatowane bieżnie łożysk kół, zużyte zazębienie przekładni głównej, a nawet wyząbkowane opony, dokładne sprawdzenie na podnośniku jest konieczne do potwierdzenia usterek.

Jakie objawy dają łożyska i pozostałe części skrzyni?

Zużyte części obracające się wewnątrz zamkniętej przekładni z reguły dają o sobie znać hałasem. Dźwięk zależny od prędkości toczenia się samochodu wskazuje inną drogę poszukiwań niż dźwięk pojawiający się tylko przy określonych obrotach silnika lub na wybranym przełożeniu. Zauważenie wyraźnych, grubych opiłków metalowych, które różnią się od delikatnego pyłu eksploatacyjnego widocznego podczas wymiany oleju, to silny sygnał postępującego zużycia we wnętrzu obudowy.

Objaw a warunki występowania: macierz diagnostyczna

Dźwięk wycia narastający równo ze wskazówką prędkościomierza, niezależny od tego, który bieg jest zapięty, mocno wskazuje na łożyska głównego wałka wyjściowego lub łożyska kosza dyferencjału. Jeżeli wycie słyszysz wyłącznie na czwartym lub piątym biegu, uwaga mechanika skupi się na konkretnej parze kół zębatych lub jej bezpośrednim łożysku na wałku pośrednim. Pojedyncze zgrzyty to zupełnie inny trop: to klasyczne objawy zużytego synchronizatora lub źle wyregulowanych linek lewarka, a nie samych łożysk osiowych.

Czy można wyciszyć łożyska w skrzyni biegów?

Preparaty sprzedawane jako dodatek „wyciszający” pracę przekładni mogą jedynie doraźnie zamaskować wycie, zmieniając gęstość płynu roboczego. To nie jest trwała naprawa usterki mechanicznej.

Kiedy przerwać jazdę?

Narastający gwałtownie hałas metaliczny, szarpanie uniemożliwiające płynną jazdę lub zablokowanie włączonego biegu na stałe to sygnały, przy których rozsądnym rozwiązaniem jest zamówienie lawety. Kontynuowanie trasy znacząco zwiększa ryzyko, że rozpadające się części łożyska wpadną pomiędzy wirujące koła zębate. Taki obrót spraw z wysokim prawdopodobieństwem trwale uszkodzi wnętrze, a niekiedy skutkuje wyłamaniem korpusu zewnętrznego obudowy. Wówczas rozważania nad wymianą samych łożysk przestają mieć rację bytu, a usterka podchodzi pod listę pełnych objawów uszkodzonej skrzyni, co często wiąże się z koniecznością zakupu innej przekładni.

Ile kosztuje wymiana łożyska lub kompletu łożysk w skrzyni biegów?

Końcowa cena usługi zależy przede wszystkim od pracochłonności związanej z wymontowaniem i rozpołowieniem przekładni na stole roboczym. Orientacyjny koszt samej wymiany i demontażu nierzadko rozpoczyna się od około 1500 zł, przy czym jest to kwota bardzo zmienna. Ostateczna wycena będzie silnie uwarunkowana modelem samochodu, typem obudowy, widocznym zakresem uszkodzeń oraz bieżącą stawką roboczogodziny w Twoim regionie.

Co składa się na cenę naprawy?

Największy odsetek rachunku stanowi robocizna poświęcona na wyjęcie zespołu napędowego z auta i rozebranie korpusu na poszczególne podzespoły. To złożona i precyzyjna operacja. Z tego powodu uważa się, że rozsądnym finansowo wyborem jest wymiana kompletu wszystkich współpracujących ze sobą elementów tocznych na demontowanym wałku. Pozwala to na zminimalizowanie ryzyka szybkiego powrotu do usterek z tytułu pozostałych, starszych części składowych. Poniżej rozpisaliśmy czynniki, za które zazwyczaj płacisz u specjalisty.

Jak porównać oferty warsztatów?

Otrzymując propozycję serwisu przekładni manualnej, staraj się szukać w niej przemyślanych kalkulacji. Dokonując ostatecznych przemyśleń na wybór sposobu naprawy, miej świadomość, że ostateczna wycena staje się możliwa dopiero po otwarciu wnętrza korpusu i precyzyjnej identyfikacji kodów technicznych. Żądaj kosztorysu dopasowanego do symbolu Twojej skrzyni, który znajdziesz na naklejce w bagażniku, grawerze obudowy lub po sprawdzeniu numeru VIN pojazdu.

• Ustal dokładny zakres prac, ponieważ bardzo niska cena wejściowa nierzadko odnosi się jedynie do operacji odkręcenia skrzyni, bez uwzględnienia jej wnikliwego rozebrania i wyczyszczenia.
• Upewnij się, ilu łożysk dotyczy wymiana. Oszczędność w postaci zakupu pojedynczej sztuki może pomóc tylko doraźnie, podczas gdy odświeżenie kompletu jest dużo lepszą inwestycją.
• Poproś o jasne zdefiniowanie górnego limitu kosztów naprawy z obowiązkiem kontaktu telefonicznego przed zamówieniem elementów nieujętych we wstępnej kalkulacji.
• Skonsultuj z warsztatem szczegółowe warunki gwarancji na usługę serwisu oraz montowane komponenty zamienne.

Jak wygląda diagnostyka i wymiana łożysk krok po kroku?

Poprawnie przeprowadzona operacja obejmuje wykonanie jazdy diagnostycznej, lokalizację awarii na podnośniku, ostrożny demontaż skrzyni, wnikliwą inspekcję części we wnętrzu, zmontowanie obudowy wraz z pomiarami oraz końcowy sprawdzian szczelności i działania w ruchu drogowym. Taka precyzyjna technologia oraz łańcuch rygorystycznych pomiarów umożliwiają przywrócenie sprawności napędu.

Od próby drogowej do rozebrania skrzyni

Rzetelny warsztat zaczyna weryfikację usterki od jazdy próbnej przeprowadzonej z właścicielem pojazdu. Przebieg diagnozy obejmuje notowanie wpływu zakrętów na szum, a także wizualne zbadanie wycieków. Następnie podniesiony samochód służy do dokładnego zbadania przegubów w celu wykluczenia luzów, hałasu obcego zawieszenia czy wpływu zużycia opon.

Dopiero po zawężeniu podejrzeń do wnętrza skrzyni rozpoczyna się demontaż. Oznaczenia widoczne na pokrywach determinują prawidłowy odbiór części. Dobieranie uszczelek wyłącznie na podstawie wpisu w dowodzie rejestracyjnym to częsty błąd, bo ten sam model auta bywa produkowany z różnymi wersjami napędu.

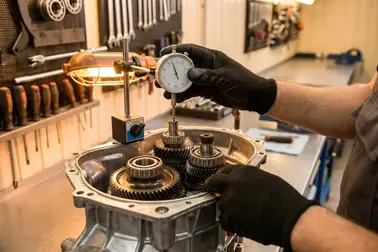

Montaż, regulacja i kontrola po naprawie

Po ściągnięciu podejrzanych łożysk mechanik bada stan osadzenia gniazd oraz ocenia wygląd zębów kół. Zgodnie z dobrymi praktykami weryfikacji podlegają również same wałki obrotowe, kondycja uszczelnień i obecność zgromadzonych zanieczyszczeń eksploatacyjnych, które należy usunąć. Instalacja łożysk stożkowych opiera się o procedurę precyzyjnej regulacji luzu. Napięcie ustala się zazwyczaj korzystając ze specjalnych podkładek mikrometrycznych z użyciem czujników pomiarowych.

Ignorowanie zaleceń i skręcenie modułów po staremu to powszechna droga uszkodzenia zainstalowanych części. Zwieńczeniem całego etapu powtórnego łączenia korpusu jest dokładna kontrola utrzymania szczelności krawędzi przylegania. Kolejnymi elementami naprawy są już wpięcie osprzętu w komorze silnika, wprowadzenie świeżego oleju przekładniowego i zalecany przez producentów drogowy test sprawności.

Gdy obawiasz się, że części w skrzyni biegów wypracowały już swoje, zacznij od przemyślanego sprawdzenia zachowania auta w różnych fazach jazdy – oddzielając hałas generowany prędkością toczenia od wibracji silnika. Nie maskuj dźwięku przypadkowymi gęstymi olejami ani cudownymi „uszlachetniaczami”. Odczytaj kod skrzyni biegów z tabliczki na jej obudowie lub z naklejki danych pojazdu, wyklucz wcześniej u mechanika źródła hałasu spoza skrzyni i wystąp do zaufanego zakładu naprawy napędów o pisemną kalkulację usługi uwzględniającą rozebranie, pakiet uszczelnień, pełną regulację oraz wysokiej klasy olej przekładniowy.
