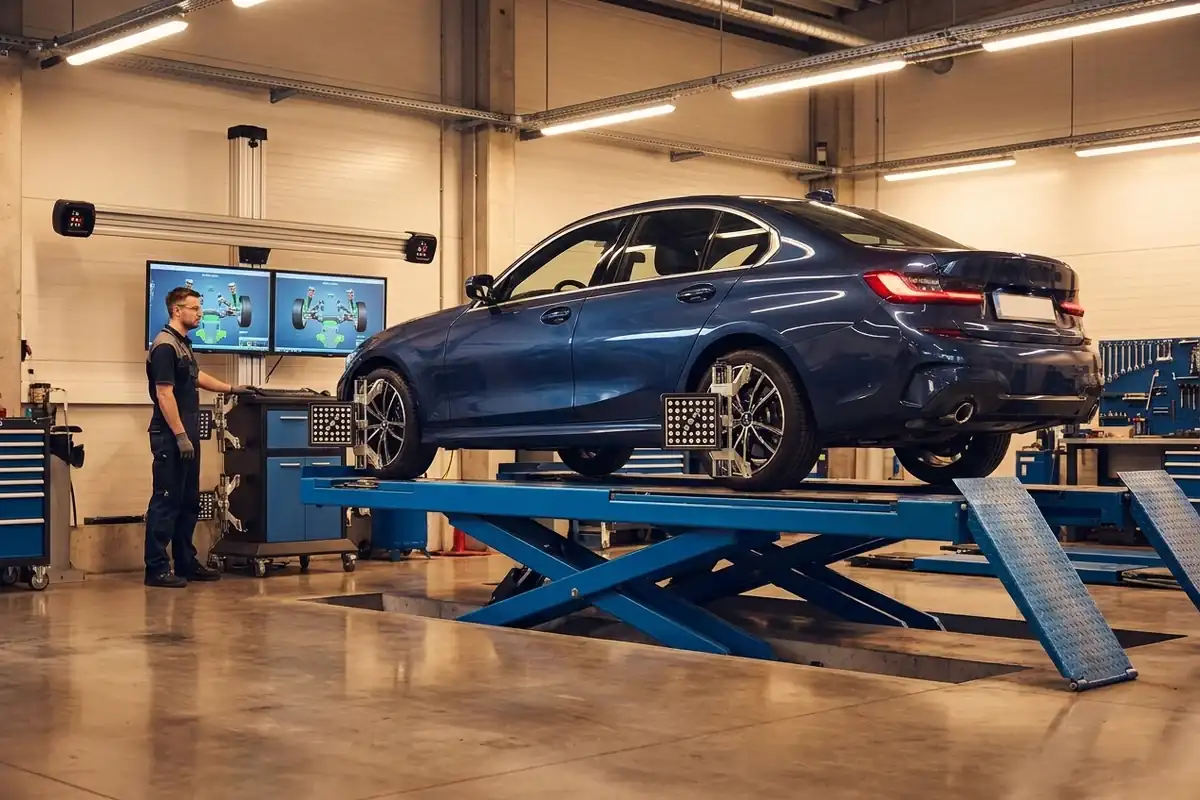

Geometria a zbieżność kół – różnice i zakres regulacji

Zbieżność nie jest tym samym co geometria kół: stanowi jeden z parametrów geometrii, obok między innymi pochylenia kół i wyprzedzenia osi sworznia zwrotnicy. Kontrola geometrii obejmuje pomiar wielu parametrów osi, ale zakres ich regulacji zależy ściśle od konstrukcji zawieszenia Twojego samochodu.

Dla kierowcy oznacza to, że podczas wizyty w warsztacie warto wiedzieć, o jaką konkretnie usługę prosić. Zrozumienie, co wchodzi w skład kompletnego przewodnika po geometrii kół, ułatwia weryfikację pracy mechanika i pozwala uniknąć płacenia za pełną regulację tam, gdzie wykonano jedynie podstawową korektę.

Czy zbieżność i geometria to to samo?

Zbieżność jest tylko jednym z parametrów wchodzących w skład geometrii kół, dlatego pojęcia te nie są technicznie równoważne. Pełny pomiar geometrii dostarcza o wiele szerszej wiedzy o stanie zawieszenia.

Co obejmuje geometria, a co sama zbieżność?

Zbieżność to ustawienie kół jednej osi względem siebie, patrząc na pojazd z góry. Wskazuje, czy przednie krawędzie opon są skierowane do wewnątrz (zbieżnie), na wprost, czy na zewnątrz (rozbieżnie). Jeśli chcesz poznać ten parametr głębiej, sprawdź dokładnie, jak działa zbieżność kół. Wartość tę podaje się jako kąt (w stopniach i minutach) albo jako różnicę odległości wyrażoną w milimetrach.

Z kolei geometria to przestrzenne ustawienie kół i osi względem nadwozia oraz kierunku jazdy. Oprócz zbieżności obejmuje ona kąt pochylenia koła (patrząc od przodu auta), kąt wyprzedzenia osi sworznia zwrotnicy (wpływający na samoczynne prostowanie się kierownicy) oraz kąt znoszenia osi. Jest to więc pojęcie nadrzędne.

Dlaczego nazwy bywają używane zamiennie?

W wielu seryjnych samochodach osobowych zbieżność przedniej osi jest jedynym parametrem przewidzianym do rutynowej regulacji. Konstruktorzy często nie przewidują fabrycznej możliwości zmiany pochylenia kół. Z tego powodu, w warsztatach określenie "ustawienie geometrii" w praktyce często oznacza pomiar wszystkich kątów, ale fizyczną regulację wyłącznie zbieżności. Taki skrót myślowy bywa mylący dla klientów, którzy oczekują mechanicznej poprawy wszystkich mierzonych wartości.

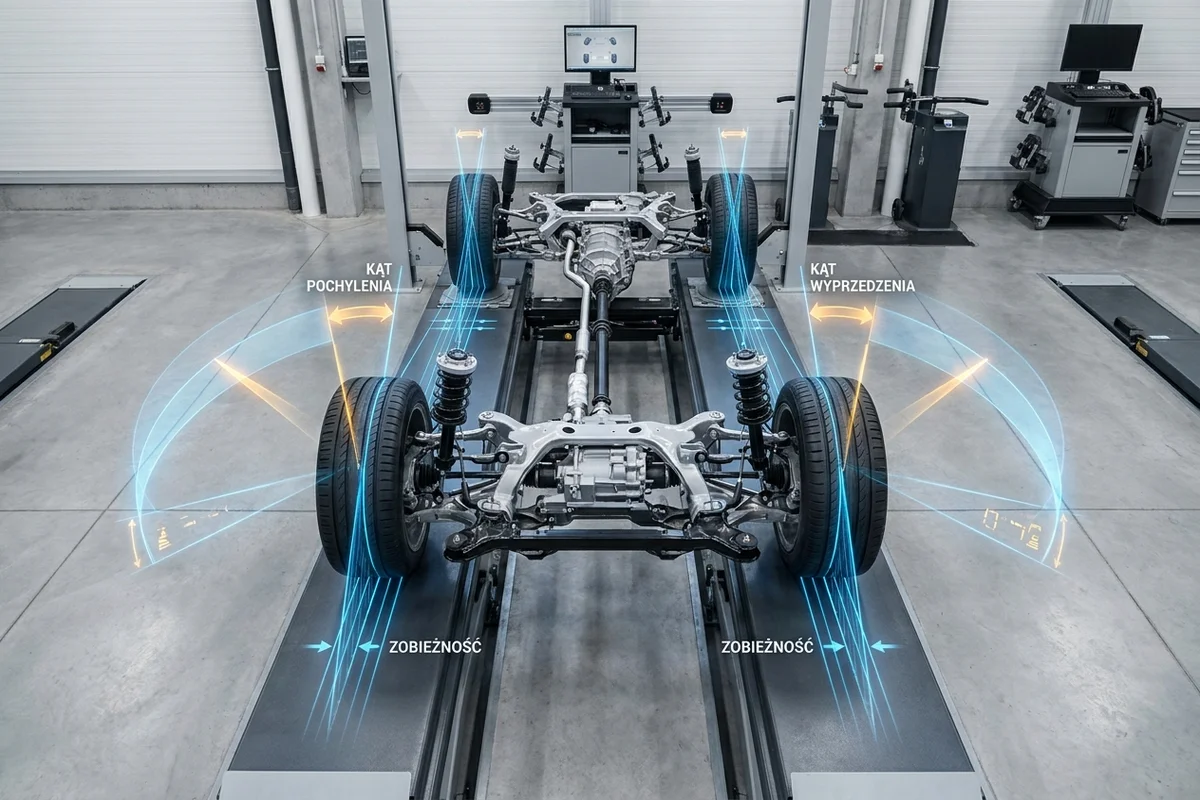

Geometria a zbieżność: porównanie zakresu pomiaru i regulacji

Pomiar a regulacja to dwa różne etapy wizyty w serwisie, ponieważ sprzęt może zmierzyć parametry, których seryjne zawieszenie nie pozwala fizycznie regulować. Wartości prawidłowe nie są uniwersalne dla każdego auta; wynik diagnozy mechanik zawsze musi porównać z tolerancjami producenta dla konkretnego modelu, rocznika i wersji zawieszenia.

Aby zrozumieć, co precyzyjnie kryje się pod tymi pojęciami i w jakim zakresie są badane poszczególne parametry i kąty geometrii, spójrz na poniższe zestawienie.

Które parametry geometrii można regulować?

Zbieżność przednich kół reguluje się niemal w każdym aucie poprzez zmianę długości drążków kierowniczych, natomiast możliwość zmiany pochylenia koła czy wyprzedzenia sworznia zależy ściśle od konstrukcji zawieszenia. Jeśli dla danego parametru brakuje punktu regulacyjnego, a wynik pomiaru wychodzi poza normę, wskazuje to zazwyczaj na zużycie, odkształcenie części, przesunięcie ramy pomocniczej (tzw. sanek) albo nieprawidłowy montaż po poprzedniej naprawie.

Zbieżność: parametr najczęściej regulowany

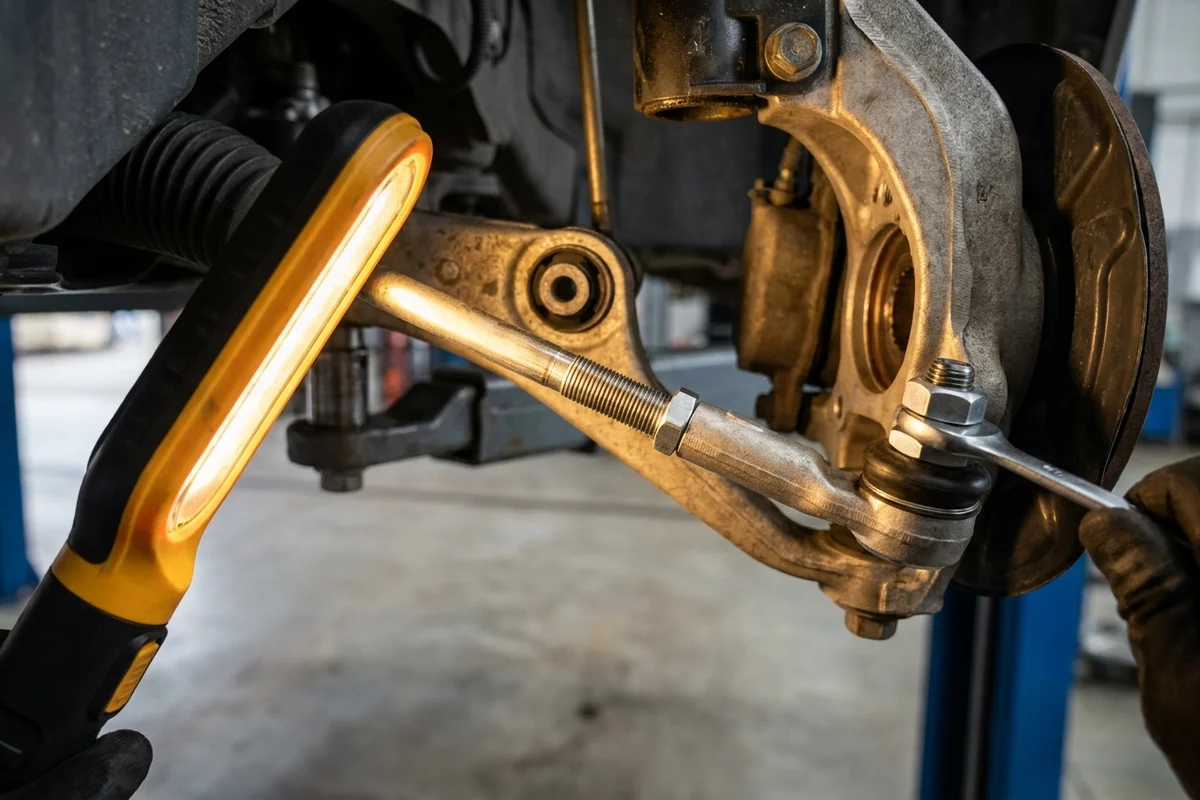

Mechanik dokonuje korekty zbieżności na przedniej osi poprzez wkręcanie lub wykręcanie końcówki drążka kierowniczego. Zmiana długości drążka bezpośrednio wpływa na ustawienie koła względem osi podłużnej pojazdu. Bardzo ważnym etapem jest tu zbieżność połówkowa (indywidualna dla każdego koła) i odpowiednie zablokowanie kierownicy w pozycji na wprost. Samo ustawienie ogólnej wartości liczbowej zbieżności bez wycentrowania układu może sprawić, że kierownica pozostanie przekrzywiona, nawet jeśli zachowano odpowiednią zbieżność całkowitą.

Pochylenie i wyprzedzenie: regulacja zależna od konstrukcji

W wielu seryjnych samochodach (np. z popularnymi kolumnami MacPhersona z przodu i belką skrętną z tyłu) pochylenie koła i wyprzedzenie osi sworznia zwrotnicy nie mają fabrycznej regulacji. Inaczej jest w autach klasy wyższej, pojazdach sportowych lub konstrukcjach wielowahaczowych, gdzie producenci stosują śruby mimośrodowe, podkładki kalibrujące lub regulowane wahacze.

Zbieżność czy pełna geometria: o co poprosić w warsztacie?

Sama korekta zbieżności ma sens wtedy, gdy pozostałe kąty mieszczą się w normach producenta. Z kolei pełną kontrolę geometrii warto zlecić po naprawach ważnych elementów układu nośnego, zwłaszcza gdy wskazują na to objawy lub wyniki poprzednich pomiarów. Dobry warsztat, niezależnie od zakresu, zawsze zacznie od weryfikacji ciśnienia w ogumieniu, stanu bieżnika oraz sprawdzenia luzów w zawieszeniu. Ustawianie jakichkolwiek parametrów na wybitych tulejach czy sworzniach mija się z celem, bo wyniki natychmiast ulegną zmianie po zjechaniu ze stanowiska pomiarowego.

Kiedy może wystarczyć kontrola zbieżności?

Węższy zakres usługi oraz ewentualna korekta sprawdza się, gdy naprawiałeś wyłącznie układ kierowniczy (np. wymieniałeś końcówkę drążka kierowniczego) i masz pewność co do poprawnego stanu pozostałych elementów. Warto pamiętać, że prawidłowa wartość zbieżności nie wyklucza nieprawidłowego pochylenia koła. Dlatego taka decyzja jest uzasadniona, jeśli ostatni pełny pomiar odbył się niedawno i wykazał wyniki w normie.

Kiedy potrzebny jest szerszy pomiar geometrii?

Rozszerzoną kontrolę geometrii warto rozważyć po wymianie kluczowych elementów zawieszenia. Należą do nich między innymi wahacze, amortyzatory, sprężyny czy elementy ramy pomocniczej. Warto poznać pełny przebieg pomiaru i regulacji, by wiedzieć, czego wymagać od serwisu.

Szeroki pomiar jest również niezbędny po silnym uderzeniu kołem w krawężnik lub wpadnięciu w głęboką dziurę. W takiej sytuacji wynik ze wszystkich czujników pozwala mechanikowi odróżnić zwykłe rozregulowanie drążka od poważniejszego odchylenia kątów lub przesunięcia całej osi pojazdu.

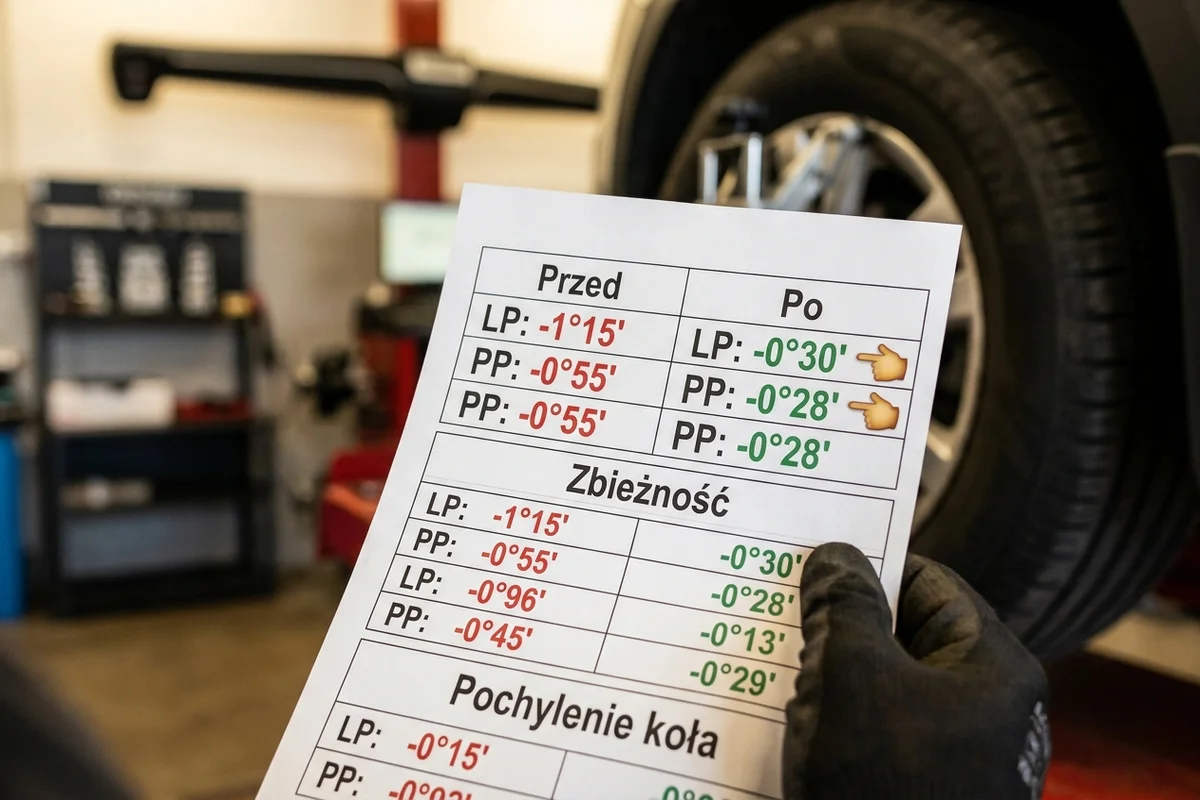

Jak czytać protokół geometrii po wykonaniu pomiaru?

Rzetelny protokół wydany przez warsztat musi jasno wskazywać wartości początkowe i końcowe oraz tolerancje producenta dla konkretnego wariantu zawieszenia Twojego auta. Parametry te mogą być prezentowane w różnych jednostkach. Zbieżność zapisuje się w stopniach i minutach kątowych lub w milimetrach. Nie można ich ze sobą porównywać bez matematycznego przeliczenia, które uwzględnia średnicę pomiarową koła.

Pomiar nie oznacza, że każdy parametr wyregulowano

Częstym błędem w interpretacji protokołu jest oczekiwanie, że wszystkie pozycje ulegną zmianie. Wydruk może pokazać zauważalną poprawę zbieżności i oznaczyć ją kolorem zielonym, przy jednoczesnym pozostawieniu kąta pochylenia koła bez zmian. Warto pamiętać, że zielony wynik jest tylko oceną według bazy danych urządzenia. Będzie on miarodajny wyłącznie pod warunkiem, że mechanik wybrał poprawny wariant pojazdu oraz zachował przewidziane przez producenta warunki obciążenia. Brak korekty w rubryce pochylenia wynika zazwyczaj z faktu, że dany parametr jest w fabrycznym zawieszeniu nieregulowany. Trzeba więc odróżniać parametr poprawny od nieregulowanego lub zwyczajnie pominiętego przez serwisanta.

Jakie informacje powinny znaleźć się na wydruku?

Aby ocenić realny stan auta na podstawie protokołu, potrzebujesz kilku kluczowych danych.

• Pełna identyfikacja pojazdu (model, rocznik, rodzaj nadwozia).
• Zakresy tolerancji określone przez producenta auta (zwykle oznaczane jako minimum i maksimum).
• Kolumny z wartościami przed regulacją i po regulacji (wraz z jednostkami, by poprawnie odczytać stopnie i milimetry).
• Rozróżnienie wyników dla lewego i prawego koła.

Zwróć uwagę na rozbieżność między stronami. Nawet jeśli oba koła na jednej osi mieszczą się w zielonym polu tolerancji, ale lewe jest blisko dolnej granicy, a prawe blisko górnej, pojazd może nie prowadzić się w pełni neutralnie. Równomierność stron bywa równie ważna co samo trafienie w przedział.

Zbieżność to element składowy geometrii, co w praktyce oznacza, że samo jej ustawienie nie załatwia tematu diagnozy całego zawieszenia. Umawiając się na wizytę w niezależnym warsztacie, zawsze zapytaj przed rozpoczęciem prac, czy usługa obejmuje wyłącznie fizyczne pokręcenie drążkami kierowniczymi, czy pełne założenie głowic na wszystkie koła, pomiar przestrzenny i dostarczenie wydruku porównującego wartości początkowe z końcowymi. Taka jasność zapobiega nieporozumieniom finansowym i daje rzetelną wiedzę o stanie Twojego samochodu.
