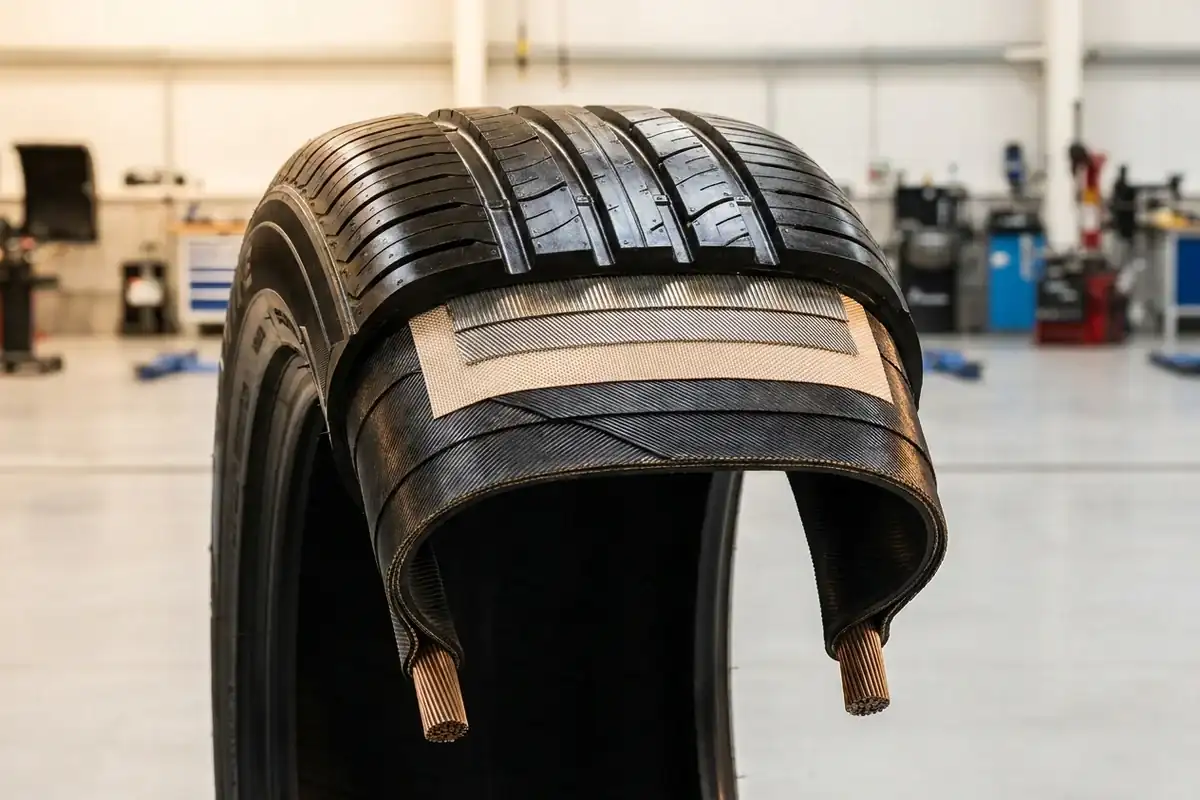

Dodatkowe wzmocnienia opony — opasanie stalowe i warstwy

Potocznie nazywane druty w oponie to zazwyczaj stalowe nitki opasania pod bieżnikiem lub sztywny rdzeń stopki, nazywany drutówką. Sieć opasania ma za zadanie stabilizować czoło koła i ograniczać zniekształcenia pojawiające się przy szybkiej jeździe. Jeśli struktura linkowa jest widoczna z zewnątrz, mamy do czynienia ze skrajnym zużyciem lub usterką. Niniejszy artykuł omawia dodatkowe warstwy umieszczone bezpośrednio nad karkasem, a po wiedzę ogólną zapraszamy do tekstu wyjaśniającego, jaka jest kompletna budowa opony samochodowej.

Druty w oponie: co naprawdę znajduje się pod gumą?

W typowej radialnej oponie osobowej tuż pod bieżnikiem znajdują się zwykle dwa skrzyżowane opasania z cienkich stalowych linek zatopionych w gumie, a ich dokładna liczba zależy od decyzji producenta. Stalowe opasanie leży wyłącznie w strefie czoła opony i usztywnia powierzchnię styku z drogą, podczas gdy drutówka tworzy solidny, zamknięty rdzeń osadzony głęboko w stopce. Choć oba te elementy zawierają twardą stal, pełnią zupełnie inne funkcje.

Opasanie stalowe pod bieżnikiem

Linki stalowe w strefie czoła tworzą płaskie pasy, biegnące pod niewielkim kątem w stosunku do obwodu opony. Kierunki ułożenia sąsiednich warstw są przeciwne, co skutecznie stabilizuje bieżnik przed zniekształceniami z każdej strony. Co ważne dla bezpieczeństwa, stal nigdy nie styka się bezpośrednio z asfaltem, ponieważ jest zatopiona w specjalnej mieszance gumowej izolującej ją od wilgoci, a na zewnątrz osłonięta grubą warstwą właściwego bieżnika.

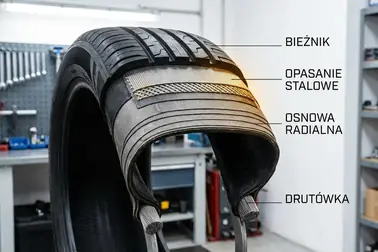

Opasanie, kord i drutówka: trzy różne elementy

Aby poprawnie zrozumieć budowę kół, warto zdefiniować te terminy. Kord to surowiec, z którego składa się warstwa osnowy, a kompletny szkielet ułożony z niej wewnątrz opony nosi nazwę karkas. Elastyczne nitki osnowy radialnej układa się profilowo od stopki do stopki. Z kolei sztywne linki opasania leżą niemal obwodowo w przeciwnych kierunkach zaraz pod bieżnikiem, podczas gdy drutówka w stopce opony bezpośrednio osadza koło na feldze.

Jak działa opasanie stalowe opony?

Skrzyżowane warstwy stalowych linek tworzą sztywny pas, który ogranicza zmianę kształtu czoła opony w newralgicznych fazach jazdy. Elementy te pracują podczas wymagającego toczenia, intensywnego hamowania i w głębokich zakrętach. Stal przejmuje i rozkłada obciążenia powstające w miejscu styku auta z nawierzchnią, jednak nie czyni koła pancernym. Nawet dwa grube stalowe opasania nie gwarantują pełnej odporności na przebicia gwoździem, ani nie pozwalają na bezpieczną jazdę na kapciu (jeśli opona nie jest wyposażona w technologię run-flat).

Stabilizacja śladu kontaktu z nawierzchnią

Gdy auto przyspiesza lub hamuje, elastyczna guma naturalnie się wygina. Sztywniejsze stalowe czoło ogranicza to niepożądane zjawisko, nazywane lokalnym wybrzuszaniem się bieżnika. Dzięki temu opasanie znacząco poprawia ogólne właściwości fizyczne opony: powierzchnia styku klocków z asfaltem ma płaski i przewidywalny kształt. Siły wzdłużne na etapie hamowania oraz silne przeciążenia poprzeczne w łukach rozkładają się równomiernie na współpracujący układ ogumienia. Energia ta płynie od samego bieżnika, poprzez opasanie stalowe, aż do osnowy i obręczy koła.

Sztywność a komfort i opory toczenia

Sztywny pas stalowy potrafi poprawiać odczucie precyzji prowadzenia, lecz jego działanie łączy się z pozostałymi wskaźnikami. Mocniej usztywnione czoło wpływa na zdolności do amortyzowania nierówności, a jego realne przełożenie na masę koła czy opory toczenia waha się w zależności od reszty zastosowanych materiałów. Projektowanie opon wymaga odnalezienia stabilnego balansu parametrów, stąd sam jeden parametr, taki jak solidne opasanie, to element większej, skoordynowanej całości.

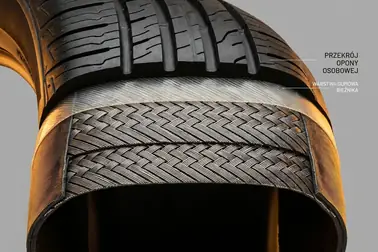

Jakie dodatkowe warstwy wzmacniają stalowe opasanie?

Nad stalowymi pasami często znajduje się odporna nakładka z nylonu lub innego poliamidu, ułożona pod kątem bliskim 0° względem obwodu opony. Stal ma tendencję do rozszerzania się pod wpływem nagrzewania oraz siły odśrodkowej pojawiającej się przy autostradowych prędkościach. Pasy poliamidowe mocno spinają z zewnątrz druty opasania. Dokładny układ pełnych nakładek, rozwiązań częściowych czy wzmocnień krawędzi to sekret konstrukcyjny różnych fabryk, dlatego ich liczba również nie jest jedynym i ostatecznym wyznacznikiem klasy produktu.

Nakładka bezkońcowa i opasanie 0°

Szczególnym rozwiązaniem jest nakładka bezkońcowa, w której pojedyncza, silnie spleciona nić poliamidowa jest nawijana spiralnie na oponę jeszcze na etapie jej konfekcji (budowania przed wulkanizacją). Brak ciętych krawędzi, typowych dla klasycznego nakładania płacht materiału, eliminuje problem grubych łączeń na końcach warstw. Ułatwia to konstruktorom kontrolowanie równomiernego rozkładu naprężeń. Obwodowy kierunek nitek doskonale trzyma w ryzach całe stalowe czoło opony.

Paski krawędziowe i lokalne wzmocnienia

Krawędzie pasów stalowych w strefie pod bieżnikiem to miejsce podatne na wzmożoną koncentrację naprężeń, generowaną regularnym uginaniem się boków opony. Zjawiska te wiążą się z silnymi, stałymi naciskami. Mając na celu zapobieganie miejscowym rozwarstwieniom na skutek zmęczenia materiału, na końcówki te aplikuje się osłonę z elastycznych tekstyliów. Lokalne opaski ograniczają ruchliwość końców pasa stalowego, redukując ich nagrzewanie w obrębie zbrojenia i obniżając szansę na rozseparowanie poszczególnych warstw.

Czy każda opona ma takie same stalowe wzmocnienia?

Choć większość osobowych opon radialnych korzysta ze stalowych pasów pod bieżnikiem, ich liczba, grubość linek oraz kąty nacięcia różnią się w zależności od docelowego przeznaczenia auta. Inaczej projektuje się różne rodzaje konstrukcji opon miejskich, inaczej wzmacnia ogumienie do samochodów sportowych, a jeszcze inaczej opony dostosowane do dźwigania ciężarów. Konkretny wariant zawsze zależy od indeksów prędkości i nośności opony.

Opony osobowe, sportowe i dostawcze

Ogumienie do aut osiągających największe prędkości nierzadko wspiera się dodatkowymi warstwami bezkońcowych nakładek, pomagającymi kontrolować wielką siłę odśrodkową. W ogumieniu dostawczym oznaczonym symbolem „C” priorytet ulega z kolei zmianie na ciągłą obsługę setek kilogramów obciążeń roboczych. Z uwagi na wymaganą nośność i ciężki cykl pracy, inżynierowie wspólnie dobierają karkas, stopkę, opasania oraz mieszanki gumowe, przez co sama liczba pasów nie musi być wcale inna. Producenci decydują się także na wzmacnianie ścian bocznych i dodatkowe nośniki przy opracowywaniu nowoczesnych opon z technologią run-flat. Skład mieszanki oraz kompletna lista zastosowanych opasań ewoluują zawsze wraz z docelowymi wyzwaniami, z jakimi musi radzić sobie określona bryła koła.

Dlaczego liczba warstw nie jest oceną jakości?

Dwie całkowicie różne opony mogą posiadać dokładnie taką samą deklarację o dwóch stalowych pasach. Różnią się jednak grubością zastosowanych drucików, ich gęstością tkania, kątem zaplatania (np. 20° zamiast 25°) i jakością chemiczną użytej gumy. Konstrukcja ogumienia zależy od tego, jakie dokładnie materiały stosowane w oponach połączy ze sobą inżynier projektujący szkielet.

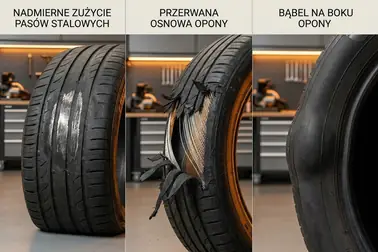

Widoczne druty w oponie: czy można dalej jechać?

Widoczne na krawędzi lub czole bieżnika stalowe linki to wyraźny sygnał, że koło należy natychmiast wycofać z dalszej eksploatacji. Opona taka pozbawiona jest gumy izolującej zbrojenie przed wpływem wilgoci, przez co naraża metal na działanie postępującej korozji. Odsłonięte, naruszone partie stykające się z asfaltem znacznie mocniej odczuwają obciążenia pracy, zwiększając prawdopodobieństwo przecierania się stalowych elementów. Zignorowanie takiego uszkodzenia promuje w oponie stopniowe rozwarstwianie się materiału jezdnego oraz powstawanie rozległych, groźnych pęknięć.

Skąd biorą się odsłonięte druty?

Uszkodzenie odsłaniające linki po jednej ze stron opony wskazuje przeważnie na skrajnie asymetryczne zużycie bieżnika na skutek nieprawidłowej geometrii kół lub uszkodzonego zawieszenia. Punktowe ubytki materiału oponowego odsłaniające druty wywodzą się zaś często z przecięcia profilu, oderwania gumowego elementu o ostrą przeszkodę lub wyraźnego zatarcia ściany o wysoką krawędź chodnika. Przedwczesnym znakiem zwiastującym usterkę szkieletu bywa odczuwalne bicie koła i wibracje na kierownicy, które wyraźnie zakłócają kulturę toczenia samochodu.

Co zrobić po zauważeniu drutów lub wybrzuszenia?

Nie kontynuuj normalnej jazdy w momencie wykrycia wyraźnie zniszczonego karkasu bądź opasania. Wymiana obnażonego ogumienia na dojazdówkę lub koło zapasowe, a także wezwanie pomocy drogowej do transportu pojazdu na warsztat to bezpieczne rozwiązania do wdrożenia. Przed założeniem nowej sztuki mechanik musi upewnić się, czy obręcz koła jest bez zarzutu i poddać zawieszenie oględzinom. Posiadając świeżą oponę, regularnie sprawdzaj ciśnienie na zimnych oponach i zawsze stosuj wartości określone przez producenta pojazdu.

Jak czytać informacje o wzmocnieniach konkretnej opony?

Na ścianie bocznej producent umieszcza oficjalny zapis konstrukcyjny opon w formacie takim jak „Tread: 2 steel + 1 polyester + 1 nylon; Sidewall: 1 polyester”, który jasno rozdziela pasy ułożone pod bieżnikiem od szkieletu osłaniającego bok. Warto pamiętać, że jest to opis technologii użytej w konkretnej strefie. Informacja ta deklaruje po prostu liczbę warstw i zastosowane materiały, ale nie oznacza automatycznie, że cała opona jest opasana identyczną grubością plastiku i metalu z każdej strony.

Przykład zapisu warstw konstrukcyjnych

Rozkładając przykładowy zapis na czynniki pierwsze, wyłapujemy, do której z warstw fizycznych odnosi się cyfra. Angielskie słowo Tread odnosi się tylko do powierzchni roboczej mającej styk z asfaltem. Gdy czytamy „2 steel”, producent potwierdza obecność dwóch płaskich siatek z drobnego drutu. Jeśli następnie widzimy „1 polyester”, mamy pewność, że to warstwa korpusu przechodzącego do samego dołu opony. Część opisywana słowem Sidewall zawsze dotyczy ścian bocznych, widocznych z zewnątrz po zamontowaniu na aucie.

Gdzie szukać wiarygodnych danych?

Najbardziej rzetelnym źródłem informacji o dokładnej budowie danego modelu opony jest specyfikacja konstrukcyjna opracowana w oficjalnym katalogu producenta. Ogólny schemat budowy prezentowany na grafice reklamowej nie dowodzi jeszcze, że konkretny wąski lub popularny wariant zachował taką liczbę oraz ułożenie zastosowanych warstw. Zamknięte pod gumą linki budują skuteczny mechanizm jedynie wtedy, gdy kompleksowo współpracują ze świeżym podłożem izolacyjnym. Jeżeli stal wyłania się na zewnątrz bryły kołowej, bezpieczeństwo konstrukcji dobiega końca i oponę trzeba spisać na straty.
