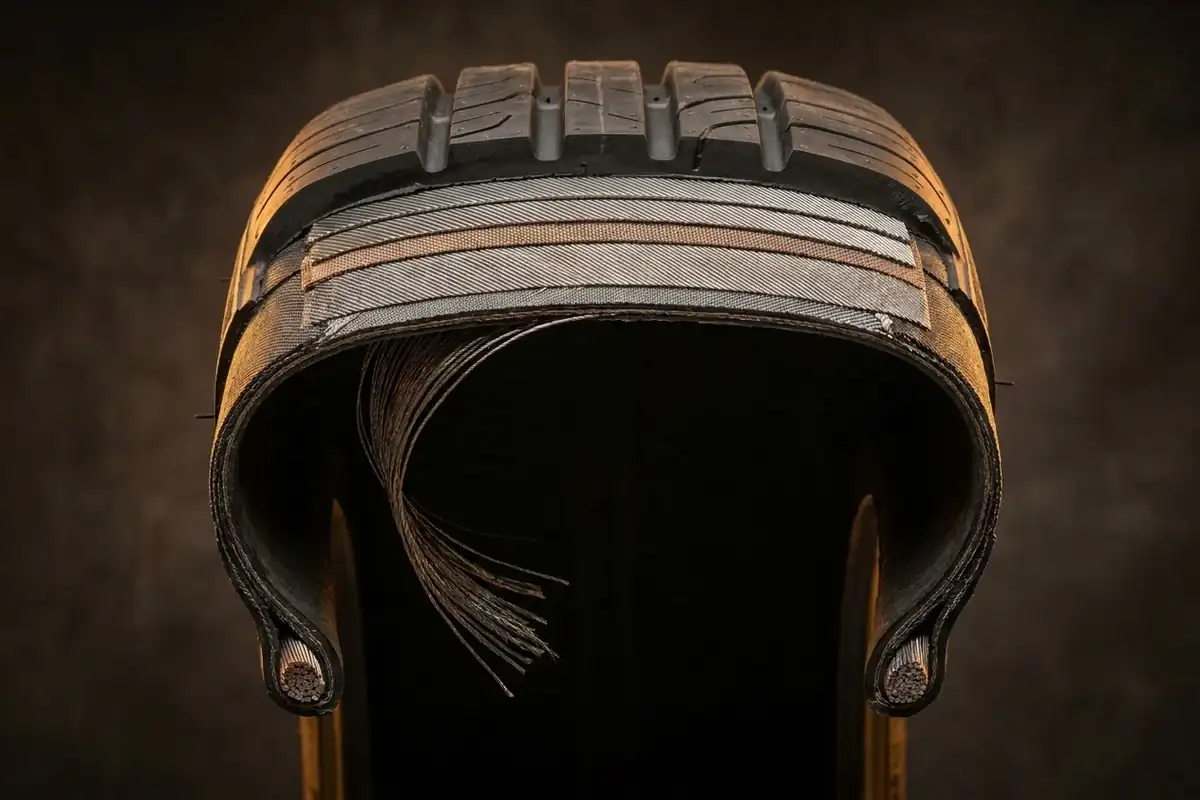

Karkas, osnowa i kord — podstawowy szkielet opony

Karkas opony to jej nośny szkielet, zbudowany z jednej lub kilku warstw osnowy, czyli gumowanego materiału zawierającego kord. Kord tworzą wytrzymałe włókna lub linki, które przenoszą obciążenia, stabilizują kształt opony i pozwalają jej pracować pod ciśnieniem. Jeśli chcesz dbać o swoje opony i prawidłowo odczytywać ich parametry, musisz wiedzieć, z czego składa się ich szkielet.

W potocznym języku pojęcia te często są używane zamiennie. Kiedy mówimy o wzmocnieniach opony, łatwo o pomyłkę. Właściwe rozpoznanie, czym jest płótno, a czym kord, pozwala lepiej interpretować oznaczenia na boku ogumienia i szybciej zauważyć ewentualne uszkodzenia.

Karkas opony, osnowa i kord: czym się różnią?

Karkas jest głównym korpusem opony, który zachowuje jej kształt pod wpływem ciśnienia i przenosi obciążenia między podłożem a obręczą. Osnowa to pojedyncza, gumowana warstwa tego szkieletu, w której zatopiony jest równolegle ułożony kord.

Karkas jako cały szkielet nośny

Karkas obejmuje wszystkie warstwy osnowy, które biegną przez cały korpus i są konstrukcyjnie połączone z obszarem stopek opony. To właśnie ciśnienie powietrza rozciąga karkas, nadając oponie odpowiednią sztywność. Ciągłość tego szkieletu decyduje o utrzymaniu właściwej geometrii, gdy koło jest obciążone masą Twojego auta. Aby poznać wszystkie elementy składowe koła, sprawdź jak wygląda pełna budowa opony samochodowej.

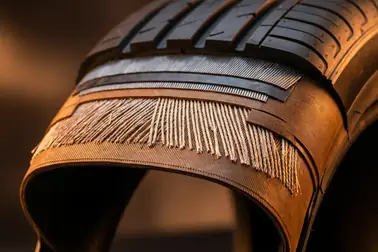

Osnowa jako warstwa konstrukcyjna karkasu

Płótno osnowy powstaje poprzez zatopienie kordu w specjalnej mieszance gumowej. Guma rozdziela poszczególne włókna, trwale je wiąże i zapobiega ich wzajemnemu ocieraniu się podczas jazdy. Samo określenie "płótno" ma charakter historyczny. Współczesna osnowa nie jest już tkaniną, w której przeplatają się wątek i osnowa, ale zaawansowanym kompozytem.

Zależność między omawianymi elementami najlepiej obrazuje prosty schemat: włókna lub linki kordu → gumowane płótno osnowy → kompletny karkas.

Kord jako właściwe zbrojenie osnowy

Kord to wytrzymała nitka lub linka, z której tka się warstwy konstrukcyjne: ułożone równolegle i zalane gumą kordy tworzą pojedyncze płótno (warstwę) osnowy. Po ich zatopieniu w gumie nadają one całej osnowie ogromną odporność na rozciąganie; potocznie mówi się też o karkasach opony w liczbie mnogiej, choć każda opona ma jeden karkas. Ta elastyczna, ale nierozciągliwa struktura sprawia, że opona nie pęka pod wpływem ciśnienia jak balon.

Z czego wykonuje się włókno wzmacniające opony?

Kord tekstylny tworzący osnowę wykonuje się najczęściej z poliestru, nylonu, rayonu lub aramidu. Dobór konkretnego materiału zależy od tego, jakiej wytrzymałości, stabilności wymiarowej i odporności cieplnej wymaga producent w danym modelu ogumienia.

Poliester, nylon, rayon i aramid

Poliester to najpopularniejszy materiał kordu, łączący stabilność z niską masą i komfortem. Nylon świetnie znosi obciążenia dynamiczne oraz ciepło, rayon cechuje stabilność kształtu, a aramid wyróżnia się ogromną wytrzymałością. Dobór surowca to oczywiście tylko fragment szerszej układanki, którą tworzą materiały używane do produkcji opon.

Kord tekstylny a kord stalowy

Pojęcie kordu opisuje układ włókien w oponie, a nie sam surowiec, z którego jest wykonany. Kord stalowy również istnieje, ale jego umiejscowienie zależy od przeznaczenia ogumienia. W samochodach osobowych osnowa karkasu jest tekstylna, natomiast stal stosuje się jako dodatkowe opasanie bezpośrednio pod bieżnikiem.

Ile płócien ma opona i co oznacza ply rating?

Dlaczego 8PR nie oznacza ośmiu płócien?

Zapisy takie jak 6PR, 8PR i 10PR to umowne klasy wytrzymałości, które odpowiadają dawnym standardom opon wielowarstwowych. Zapis 8PR nie oznacza ośmiu fizycznych płócien i nie wolno go bezpośrednio przeliczać na kilogramy. Bezpieczne dopuszczalne obciążenie musisz sprawdzać, wykorzystując numeryczny indeks nośności oraz wytyczne producenta pojazdu.

Rzeczywista liczba warstw osnowy

Pamiętaj, że jedno płótno to cała zintegrowana powłoka równoległych nitek zatopionych w gumie, a nie pojedyncze włókno. W popularnych oponach do aut osobowych karkas jest najczęściej tworzony przez zaledwie jedną lub dwie warstwy osnowy. Dokładna liczba fizycznych płócien zależy od projektu opony, jej rozmiaru i indeksu nośności przypisanego przez producenta.

Gdzie szukać informacji o materiałach i warstwach?

Informację o materiałach korpusu znajdziesz na boku większości opon. Spójrz na popularny napis: TREAD 2 STEEL + 1 POLYESTER; SIDEWALL 1 POLYESTER. Oznacza to, że strefę bieżnika wzmacniają dwie warstwy stalowe i jedna poliestrowa. Z kolei informacja dla boku wskazuje, że znajduje się tam jedna warstwa poliestrowej osnowy, a nie że cała ściana boczna składa się wyłącznie z jednej warstwy.

Za co odpowiada karkas podczas jazdy?

Karkas stale przenosi ciężar samochodu, współpracując z wewnętrznym ciśnieniem powietrza. Jego zadaniem jest kontrolowane ugięcie w strefie styku z nawierzchnią i natychmiastowe odzyskanie kształtu po każdym obrocie koła. Wpływa to bezpośrednio na przyczepność i zachowanie auta na drodze.

Przenoszenie obciążenia i kontrolowane ugięcie

Gdy stoisz w miejscu, dolna część korpusu nieznacznie się ugina. W trakcie jazdy proces ten jest cykliczny, a zatopiony w osnowie kord stabilizuje geometrię ogumienia. Sztywność karkasu kształtuje precyzję prowadzenia, odczuwalny komfort zawieszenia oraz stopień nagrzewania się całej opony. Bez właściwego zbrojenia ciśnienie zniekształciłoby ogumienie.

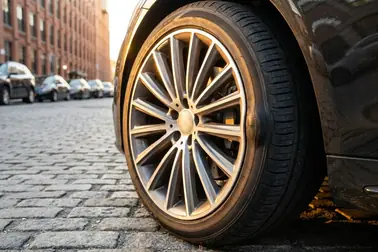

Jak uszkodzenie kordu objawia się na oponie?

Przerwanie włókien zbrojenia osłabia integralność szkieletu. Ciśnienie wypycha gumę w miejscu uszkodzenia, tworząc charakterystyczne wybrzuszenie na boku. Kolejne objawy to rozwarstwienie struktury lub widoczne z zewnątrz włókna kordu. Takiego uszkodzenia konstrukcyjnego nie naprawia się metodą przeznaczoną dla zwykłego przebicia bieżnika, dlatego koło należy niezwłocznie przekazać do sprawdzenia w dowolnym warsztacie.

Jak karkas łączy się z pozostałymi elementami opony?

Warstwy osnowy są bardzo solidnie zakotwione w obszarze stopek opony. Dzięki temu siły napędowe i hamujące skutecznie przenoszą się między oponą a felgą. Natomiast bezpośrednio pod samym bieżnikiem dodaje się odrębne powłoki usztywniające.

Karkas a stopka i drutówka

Końce tekstylnych płócien karkasu są zawijane i kotwione wokół rdzenia stopki, czyli drutówki. Ten stalowy pierścień odpowiada za bezpieczne osadzenie opony na obręczy. Sama drutówka nie jest częścią płótna osnowy, dlatego nie nazywamy jej kordem. Szczegóły budowy tej strefy precyzuje osobne zestawienie wyjaśniające, za co odpowiada stopka i drutówka opony.

Karkas a opasanie pod bieżnikiem

Karkas tworzy główny szkielet nośny opony, a dodatkowe opasanie i wzmocnienia służą stabilizacji bieżnika. Jeśli po głębokim przecięciu czoła opony lub na skutek skrajnego zużycia zobaczysz pod gumą stalowe druty, należą one właśnie do pasa stalowego, a nie do karkasu. Osnowa karkasu kryje się głębiej i pozostaje tekstylna.

Ułożenie kordu a rodzaj konstrukcji

Kierunek, w jakim ułożono linki kordu, definiuje typ opony. W ogumieniu radialnym zbrojenie poprowadzone jest poprzecznie, wzdłuż promienia koła między dwiema stopkami. Jeśli płótna nakładają się na siebie ukośnie, mówimy o oponie diagonalnej. Litera R na boku, np. w popularnym oznaczeniu 205/55 R16 91H, sygnalizuje właśnie budowę radialną. Szerszy podział prezentujemy w tekście na temat technologii, gdzie opisujemy rodzaje konstrukcji opon.

Zasada jest prosta: kord to zbrojenie, osnowa to jego gumowana powłoka, a karkas tworzy kompletny szkielet. Zapis klasy ply rating (PR) rzadko odpowiada liczbie fizycznych płócien osnowy. Pamiętaj też, że odsłonięty kord lub bąbel na boku to jasny sygnał do wizyty w warsztacie, ponieważ tego typu usterki przeważnie wykluczają oponę z dalszej jazdy.
