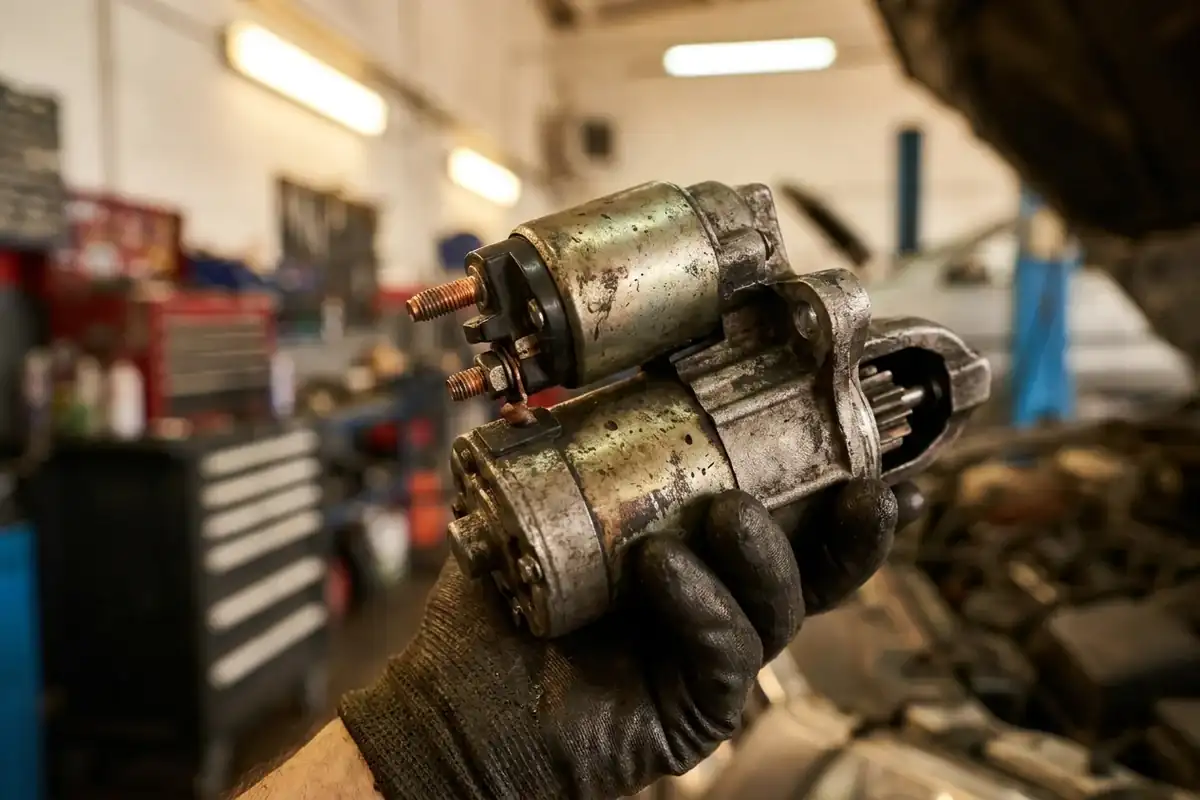

Usterki elementów rozrusznika: elektromagnes, szczotki, tulejki i przekaźnik

Zużyte szczotki zwykle powodują nieregularną lub całkowicie zanikającą pracę silnika rozrusznika, uszkodzony elektromagnes najczęściej daje pojedyncze wyraźne kliknięcie, a wybite tulejki sprzyjają ciężkiemu obracaniu i metalicznemu ocieraniu wirnika. Rozrusznik pracujący po uruchomieniu silnika, zapach spalenizny, dym albo wyczuwalnie nagrzewające się przewody to sygnały alarmowe, które wymagają natychmiastowego przerwania prób uruchomienia auta.

Samo brzmienie uszkodzenia rzadko bywa jednak stuprocentową diagnozą. Ten sam objaw dźwiękowy z kabiny kierowcy może oznaczać awarię wewnętrzną konkretnego podzespołu, ale równie dobrze może wynikać z usterki zewnętrznej instalacji. Zanim zdecydujesz się na wymianę, warto przypomnieć sobie, jak wygląda budowa i działanie rozrusznika, a następnie powiązać konkretne zachowania z zadaniami poszczególnych części obwodu rozruchowego.

Który element rozrusznika odpowiada za dany objaw?

Dźwięk rozrusznika to najszybsza podpowiedź dotycząca tego, który z jego obwodów zawiódł w danej chwili. Pojedyncze, głośne kliknięcie bez obrotu wału najczęściej oznacza prawidłowe zadziałanie elektromagnesu, ale brak skutecznego zasilenia samego silnika rozrusznika. Z kolei całkowity brak jakiegokolwiek dźwięku zazwyczaj kieruje uwagę poza główny mechanizm, w stronę obwodu sterującego, przekaźnika, uszkodzonej stacyjki albo blokady immobilizera. Jeśli natomiast słyszysz powolne, nierówne obracanie z wyraźnym, metalicznym ocieraniem, problem często leży w mechanicznym zużyciu tulejek i utracie osiowego prowadzenia wirnika.

W praktyce warsztatowej objawy lubią się nakładać. Ten sam efekt może generować zatarta część mechaniczna oraz głęboko rozładowany akumulator. Dlatego poniższa matryca nie stawia ostatecznej diagnozy, ale pozwala szybko ocenić sytuację i podjąć decyzję o ewentualnych dalszych próbach rozruchu.

Tabela objawów i prawdopodobnych usterek

Poniższe zestawienie pomaga odróżnić sytuacje, w których można bezpiecznie szukać przyczyny (np. w połączeniach akumulatora), od tych, które grożą pożarem lub rozległym uszkodzeniem koła zamachowego.

Elektromagnes i przekaźnik rozrusznika: podobne objawy, różne zadania

Elektromagnes rozrusznika to element załączający prąd główny dla silnika elektrycznego oraz przesuwający zębnik (bendiks) w stronę wieńca koła zamachowego. Przekaźnik rozrusznika to z kolei mniejszy łącznik w instalacji auta, który pozwala zainicjować pracę elektromagnesu przy użyciu niskiego prądu ze stacyjki. Oba elementy odpowiadają za uruchomienie procesu, dlatego ich usterki dają bardzo zbliżone sygnały.

Jak objawia się uszkodzony elektromagnes rozrusznika?

Gdy po przekręceniu kluczyka słyszysz tylko pojedyncze, metaliczne kliknięcie, rdzeń elektromagnesu prawdopodobnie zadziałał i przesunął mechanizm, ale jego wewnętrzne styki prądowe nie zamknęły obwodu. Z upływem lat grube miedziane złącza wewnątrz elektromagnesu ulegają nadpaleniu przez przeskakujący łuk elektryczny. Elektromagnes mechanicznie pracuje, ale prąd nie dociera do szczotek i wirnika, przez co rozrusznik nie kręci.

Możliwa jest też sytuacja odwrotna: silnik rozrusznika zaczyna gwałtownie wirować po przekręceniu kluczyka (słychać głośne, wysokie wycie spod maski), ale silnik auta nie obraca się. Wskazuje to na brak poprawnego wyrzutu zębnika przez elektromagnes albo na typowe objawy uszkodzenia bendiksu, który ślizga się w jednym kierunku zamiast przenosić napęd.

Jakie objawy daje niesprawny przekaźnik?

Przekaźnik sterujący ulega najczęściej przepaleniu cewki albo zaśniedzeniu wewnętrznych styków. Jeśli cewka jest uszkodzona, po przekręceniu kluczyka zapadnie cisza. Brak napięcia sterującego na elektromagnesie sprawia, że prąd w ogóle nie dociera do rozrusznika. Awaria może również powodować pracę rozrusznika tylko przy części prób. Jeśli styki są zaśniedziałe, przekaźnik w skrzynce bezpieczników może cicho „klikać”, co nie dowodzi jednak faktycznego przewodzenia. W efekcie napięcie wyjściowe będzie zbyt słabe, by uruchomić elektromagnes.

Zależnie od modelu auta, przekaźnik znajduje się pod maską, w skrzynce bezpieczników w kabinie albo jest wlutowany na stałe w moduł sterujący elektroniką nadwozia (np. BSI/UCH). Z tego powodu diagnoza wymaga weryfikacji ze schematem konkretnego pojazdu.

Rozrusznik nie wyłącza się po uruchomieniu silnika

Najgroźniejszą awarią obwodu sterującego jest sytuacja potocznie nazywana zawieszeniem rozrusznika. Występuje ona, gdy miedziane styki wewnątrz elektromagnesu lub przekaźnika stopią się i trwale skleją ze sobą. Rozrusznik będzie kontynuował pracę nawet po puszczeniu kluczyka, wirując razem z już uruchomionym silnikiem spalinowym. Jeśli wystąpi praca rozrusznika po uruchomieniu silnika, a także gdy zauważysz dym, topienie izolacji, nietypowe iskrzenie lub usłyszysz metaliczne tarcie, nie wolno ponawiać prób rozruchu. W takiej sytuacji wyłącz zapłon i zorganizuj lawetę oraz kontrolę w warsztacie.

Zużyte szczotki rozrusznika: jakie dają objawy?

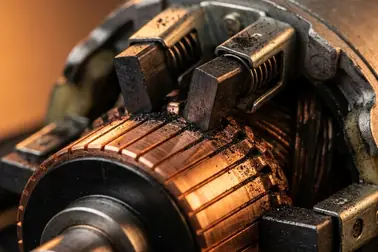

Szczotki rozrusznika to grafitowo-miedziane elementy ślizgowe, które bezpośrednio doprowadzają prąd z obudowy stojana na wirujący komutator. Kiedy ulegną starciu lub zablokują się w prowadnicach (szczotkotrzymaczach) na skutek gromadzącego się pyłu, obwód silnika elektrycznego ulega przerwaniu. Najbardziej typowym wzorcem ich zużycia jest całkowicie losowe działanie rozrusznika: auto uruchamia się bez problemu przez kilka dni, by nagle zamilknąć lub wydać z siebie tylko stłumiony klik.

Dlaczego rozrusznik działa raz, a raz nie?

Silnik rozrusznika zatrzymuje się w minimalnie innym położeniu po każdym uruchomieniu samochodu. Jeśli szczotki są krótkie lub ich sprężyny dociskowe osłabły, tracą kontakt z miedzianymi płytkami komutatora (segmentami) tylko na niektórych odcinkach. Wystarczy, że wirnik zatrzyma się w „martwym” punkcie, a prąd nie popłynie i rozrusznik nie ruszy. Należy pamiętać, że identyczną nieregularność mogą powodować poluzowane zaciski, słaba masa, niesprawny przekaźnik czy uszkodzony elektromagnes. Próby uderzania w korpus rozrusznika są ryzykowne, ponieważ uderzenie może zniszczyć magnesy stojana lub uszkodzić obudowę, a ewentualny chwilowy efekt po wstrząsie nie jest ostatecznym potwierdzeniem zużycia szczotek.

Szczotki czy elektromagnes: jak rozróżnić objawy?

Ponieważ brak kontaktu na szczotkach i wypalone styki elektromagnesu dają niemal identyczny objaw w postaci pojedynczego kliknięcia spod maski, samo słuchanie rozrusznika z fotela kierowcy rzadko daje jednoznaczną odpowiedź. W obu przypadkach prąd napotyka przerwę dokładnie na drodze do uzwojeń wirnika.

Tulejki rozrusznika: objawy luzu i ocierania wirnika

Tulejki rozrusznika to łożyska ślizgowe utrzymujące wirnik centralnie względem magnetycznego stojana. Z racji ogromnych obciążeń mechanicznych wycierają się i z czasem łapią luz. Objawia się to niezwykle ciężką, nierówną pracą podczas rozruchu i metalicznym tarciem. Zużyte tulejki powodują, że wał wirnika ustawia się pod kątem i zaczyna fizycznie ocierać o stojan wewnątrz obudowy.

Takie zjawisko znacząco zwiększa opór mechaniczny. Rozrusznik zaczyna pobierać znacznie większe ilości prądu z akumulatora, a jego obroty zauważalnie spadają. Dalsze kręcenie z luzem na tulejkach uszkodzi izolację uzwojeń oraz zniekształci komutator, zamieniając ewentualną wymianę łożysk w konieczność zakupu całego podzespołu. Należy jednak pamiętać, że powolne obracanie wału to również ogólne objawy awarii rozrusznika, które równie dobrze mogą wynikać z głęboko rozładowanego akumulatora lub uszkodzonego przewodu masowego karoserii. Jeśli światła na desce rozdzielczej całkowicie gasną przy ciężkim obracaniu, winny wcale nie musi być rozrusznik.

Zwarcie i przegrzany rozrusznik: objawy alarmowe

Termin zwarty rozrusznik oznacza sytuację, w której prąd ucieka bezpośrednio do obudowy z powodu uszkodzonej izolacji lub nagromadzonego pyłu, albo powstaje zwarcie międzyzwojowe wewnątrz silnika. Objawia się to znacznym przygasaniem wszystkich świateł w aucie, brakiem obrotu wału mimo dużego poboru prądu, grzaniem przewodów zasilających pod maską, a nierzadko dymem. Może też skutkować przepaleniem odpowiedniego zabezpieczenia (bezpiecznika) w instalacji auta.

Jak odróżnić zwarcie od zwykłego braku zasilania?

Brak zasilania, wynikający ze słabej klemy albo przepalonego kabla, skutkuje po prostu brakiem reakcji rozrusznika, a prąd nie płynie. Zwarcie objawia się inaczej: generuje bardzo duży pobór prądu, co skutkuje znacznym spadkiem napięcia w całej instalacji elektrycznej samochodu. Oględziny zewnętrzne rzadko wykazują konkretny punkt awarii; precyzyjne odróżnienie zwarcia stojana od uszkodzonej cewki wymaga pomiarów multimetrem po wyjęciu urządzenia na stół warsztatowy.

Kiedy nie podejmować kolejnej próby rozruchu?

Przegrzanie izolacji bywa często skutkiem błędów kierowcy, zwłaszcza wielokrotnego, zbyt długiego kręcenia rozrusznikiem bez przerw na jego ostygnięcie. Jeśli izolacja zacznie się topić, usterka szybko postępuje. Nigdy nie zwieraj zacisków rozrusznika narzędziem, ponieważ stwarza to ryzyko łuku elektrycznego, oparzeń, pożaru, niekontrolowanego ruchu pojazdu oraz uszkodzenia elektroniki. Z tych samych powodów unikaj prób omijania immobilizera.

Co można sprawdzić bez rozbierania rozrusznika?

Zanim zdecydujesz o kosztownej naprawie, wykonaj wstępną weryfikację własnymi zmysłami, siedząc w fotelu kierowcy. Analiza dźwięku, kontrolek oraz ewentualnych zapachów znacząco zawęzi listę podejrzanych komponentów. W samochodach o napędzie hybrydowym wolno Ci w ten sposób weryfikować wyłącznie instalację 12 V. Unikaj dotykania gorących przewodów lub elementów z uszkodzoną izolacją i omijaj pomarańczowe peszle układu wysokiego napięcia. Nigdy nie zwieraj zacisków rozrusznika narzędziem i nie próbuj omijać immobilizera, gdyż grozi to powstaniem łuku elektrycznego, oparzeniami, pożarem, ruchem pojazdu i spaleniem elektroniki.

Jak przygotować opis usterki dla warsztatu?

Aby ułatwić mechanikowi zadanie, nie zlecaj ogólnikowego „sprawdzenia auta”, ale opisz dokładnie przebieg awarii. Nagranie dźwięku wykonane z bezpiecznej odległości może pomóc udokumentować usterkę okresową, choć nie zastępuje pomiarów w warsztacie. Co warto przekazać?

1. Rodzaj dźwięku (cisza, jeden cyknięcie, szybkie terkotanie, wycie, oporne mielenie).
2. Zachowanie zjawiska w czasie (działa za piątym razem czy przestał działać całkowicie?).
3. Reakcja po cofnięciu kluczyka (czy układ na pewno się wyłączył?).
4. Wpływ temperatury (czy auto pali gorzej po nocy, czy na rozgrzanym silniku?).
5. Obecność skutków ubocznych (zapach palonej elektroniki, dym, wyraźne przygasanie całego oświetlenia auta).

Kiedy potrzebna jest szersza diagnostyka rozrusznika?

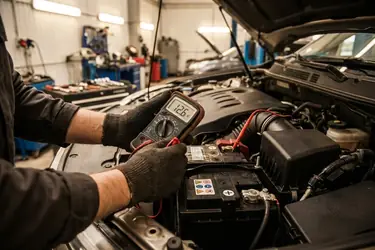

Gdy problemu nie da się zamknąć w jednym oczywistym dźwięku, na przykład auto kręci powoli mimo naładowanego akumulatora, oględziny wizualne to za mało. Warsztat musi wtedy zweryfikować obecność sygnału wzbudzenia, jakość przewodu masowego i zbadać spadki napięcia od klemy aż po sam elektromagnes. To, jak bezpiecznie sprawdzić rozrusznik multimetrem lub cęgami prądowymi pod obciążeniem, definiuje, czy element trafi na stół naprawczy. Na podstawie wyników tych pomiarów zapada ostateczna decyzja: regeneracja czy wymiana rozrusznika.

Pojedyncze kliknięcie, praca przerywana lub wolne obracanie zawężają obszar poszukiwań do elektromagnesu, szczotek albo tulejek, lecz nie potwierdzają usterki konkretnej części bez dokładnych pomiarów prądowych. Jeśli jednak dostrzegasz dym, czujesz zapach palonej elektroniki, sprawdzasz, że przewody są gorące lub rozrusznik pracuje razem z silnikiem, niezwłocznie przerwij próby rozruchu, wyłącz stacyjkę i skieruj samochód do warsztatu elektrycznego, by uniknąć pożaru instalacji.
