Rozrusznik samochodowy: jak działa, z czego się składa i co się psuje?

Rozrusznik samochodowy to silnik elektryczny, który pobiera energię z akumulatora i chwilowo obraca wałem korbowym, aby umożliwić rozpoczęcie pracy silnika spalinowego. Składa się między innymi z wirnika, stojana, szczotek, komutatora, elektromagnesu oraz mechanizmu sprzęgającego z wieńcem koła zamachowego.

Bez sprawnego rozrusznika uruchomienie auta przekręceniem kluczyka lub wciśnięciem przycisku START jest niemożliwe. Zrozumienie, jak współpracują ze sobą poszczególne elementy tego układu, ułatwia diagnozę, gdy samochód odmawia posłuszeństwa. Jeśli stoisz przed takim problemem, przeczytaj nasz przewodnik po uruchamianiu auta. W tym artykule poznasz budowę rozrusznika, logiczną sekwencję jego pracy i bezpieczne ścieżki weryfikacji usterek.

Co to jest rozrusznik w samochodzie i za co odpowiada?

Rozrusznik jest krótkotrwale pracującym silnikiem elektrycznym, który obraca wałem korbowym do chwili podjęcia samodzielnej pracy przez silnik spalinowy. W samochodach osobowych instalacji 12 V ten element ma najczęściej moc w przedziale od 0,8 do 3 kW, w zależności od pojemności i stopnia sprężania jednostki napędowej.

Podczas rozruchu natężenie prądu płynącego z akumulatora do rozrusznika bardzo często przekracza 100 A. W trudnych warunkach, na przykład przy gęstym, zimnym oleju zimą, pobór prądu może sięgać nawet kilkuset amperów. Właśnie z powodu tak dużego zapotrzebowania na energię, o pracy rozrusznika decyduje stan baterii oraz czystość połączeń elektrycznych.

Rozrusznik, akumulator i alternator: trzy różne zadania

Te trzy elementy tworzą razem układ zasilania i rozruchu, ale ich role są skrajnie różne. Akumulator przechowuje i dostarcza energię do rozrusznika, gdy silnik spalinowy jeszcze nie pracuje. Jeśli akumulator nie ma siły obrócić rozrusznikiem, sprawdź, jak rozpoznać objawy rozładowanego akumulatora.

Rozrusznik zużywa tę energię na wygenerowanie momentu obrotowego. Z kolei alternator to prądnica, która wytwarza prąd dopiero po uruchomieniu silnika, ładując baterię i zasilając odbiorniki pokładowe.

W praktyce oznacza to, że brak obrotu wału nie zawsze jest winą samego rozrusznika. Często problem leży w pustym akumulatorze, skorodowanych klemach albo braku tak zwanej masy (przewodu łączącego karoserię z silnikiem).

Dlaczego rozrusznik pracuje tylko przez kilka sekund?

Konstrukcja rozrusznika jest przystosowana wyłącznie do pracy krótkotrwałej. Przepływ bardzo dużego prądu powoduje szybkie nagrzewanie się uzwojeń, szczotek i przewodów. Zbyt długie kręcenie, trwające kilkanaście sekund bez przerw, grozi po prostu spaleniem izolacji podzespołu.

Po odpaleniu auta rozrusznik musi się natychmiast rozłączyć. Pracujący silnik spalinowy wkracza od razu na wysokie obroty. Gdyby zębnik pozostał w wieńcu koła zamachowego, silnik spalinowy napędzałby mały rozrusznik z bardzo dużą prędkością. Chroni przed tym sprzęgło jednokierunkowe oraz mechanizm powrotny.

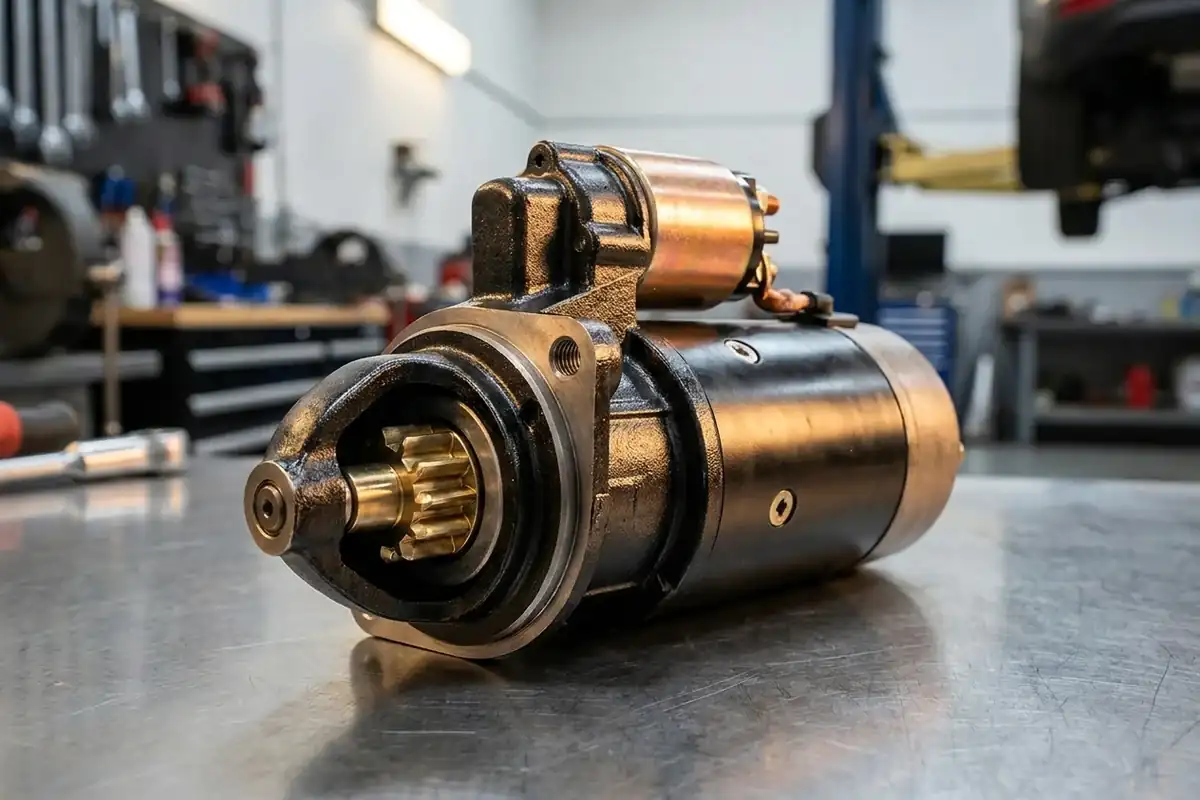

Jak zbudowany jest rozrusznik samochodowy?

Rozrusznik składa się z części elektrycznej wytwarzającej moment obrotowy, elektromagnesu załączającego prąd oraz zespołu napędowego, który mechanicznie łączy go z wieńcem koła zamachowego. Całość jest zamknięta w solidnym, metalowym korpusie przykręcanym bezpośrednio do bloku silnika lub skrzyni biegów.

Wirnik, stojan, szczotki i komutator

Serce urządzenia stanowi wirnik (tzw. twornik) umieszczony wewnątrz stojana. Stojan wytwarza pole magnetyczne: w starszych autach za pomocą uzwojeń, a w nowoczesnych najczęściej dzięki mocnym magnesom trwałym. Do wirnika prąd trafia przez szczotki z kompozytu węglowo-miedzianego, które ślizgają się po komutatorze. Jeśli szczotki się zetrą lub zawieszą, silnik elektryczny traci zasilanie i przestaje się obracać.

Elektromagnes i obwód dużego prądu

Elektromagnes (często wyglądający jak mniejszy cylinder zamocowany na rozruszniku) wykonuje dwa zadania jednocześnie. Po pierwsze, wysuwa mechanizm sprzęgający w stronę silnika. Po drugie, na samym końcu swojego ruchu zamyka grube styki główne (tzw. zworę), które wpuszczają prąd rzędu 100-300 A do wirnika. Często objawem problemu z elektromagnesem jest głośne, pojedyncze kliknięcie, po którym rozrusznik w ogóle nie kręci.

Bendiks, zębnik i sprzęgło jednokierunkowe

Zębnik to małe koło zębate z przodu rozrusznika, które zazębia się z silnikiem. Towarzyszy mu sprzęgło jednokierunkowe. Zespół ten kierowcy potocznie nazywają bendiksem.

Sprzęgło przenosi obroty z rozrusznika na silnik, ale gdy tylko silnik spalinowy odpali i przyspieszy, pozwala mu obracać się szybciej niż rozrusznik. Więcej o tym elemencie przeczytasz w tekście: działanie bendiksu rozrusznika.

Tuleje, łożyska i przekładnia redukcyjna

Wirnik obraca się na tulejach z brązu samosmarnego lub na łożyskach igiełkowych. Kiedy się zużyją, wirnik traci współosiowość i zaczyna ocierać o stojan, co zauważalnie spowalnia kręcenie i znacząco zwiększa obciążenie instalacji prądowej. Nowoczesne konstrukcje korzystają też z przekładni planetarnej. Dzięki niej mały silniczek elektryczny może wygenerować bardzo dużą siłę potrzebną do obrócenia dużego wału korbowego. Dokładne informacje na ten temat znajdziesz w artykule o usterkach elementów rozrusznika.

Jak działa rozrusznik w samochodzie krok po kroku?

Proces obejmuje kolejno: sygnał sterujący, zadziałanie elektromagnesu, mechaniczne zazębienie z wieńcem, zamknięcie styków dużego prądu, obrót wału i wreszcie rozłączenie. Aby ograniczyć uderzenia metalu o metal, zębnik zawsze powinien być przesunięty w koło zamachowe zanim silnik elektryczny otrzyma pełną moc.

Sygnał ze stacyjki lub przycisku START

Po przekręceniu kluczyka wysyłasz prąd do obwodu sterowania. W zależności od pojazdu po drodze może znajdować się przekaźnik, zabezpieczenie immobilizera, czujnik wciśniętego sprzęgła (w manualu) lub czujnik położenia lewarka (w automacie). Jeśli układ elektroniczny odmówi zgody na rozruch, rozrusznik auta nie zadziała. Kompletna cisza po wydaniu polecenia nie jest więc natychmiastowym dowodem usterki samego rozrusznika.

Zazębienie i uruchomienie silnika elektrycznego

Prąd trafia na cienki przewód przy elektromagnesie. Pole magnetyczne wciąga rdzeń, który ciągnie za sobą tak zwane widełki, a te popychają zębnik na koło zamachowe. Gdy zębnik wejdzie w szczeliny, rdzeń wędruje do samego końca i łączy potężne styki prądowe. W tym ułamku sekundy z akumulatora płynie bardzo duży prąd do wirnika, a moment obrotowy przenosi się na silnik spalinowy.

Wycofanie zębnika po uruchomieniu silnika

Kiedy silnik zaczyna pracować, puszczasz kluczyk (albo komputer sterujący sam odcina sygnał). Elektromagnes puszcza zworę przerywając prąd główny, a mocna sprężyna powrotna natychmiast cofa zębnik do obudowy rozrusznika. Układ wraca do pozycji wyjściowej i pozostaje w niej aż do kolejnej próby uruchomienia.

Jakie są rodzaje rozruszników samochodowych?

W nowoczesnych samochodach dominują rozruszniki wstępnie zazębiane, w których za ruch zębnika w pierwszej fazie odpowiada wspomniany wcześniej elektromagnes. Dzięki temu rozwiązanie jest przewidywalne i nie obciąża mechanicznie elementów napędu.

Rozrusznik bezpośredni i przekładniowy

Kiedy spojrzymy na sposób przekazywania obrotów, wyróżniamy dwie konstrukcje. W rozruszniku bezpośrednim oś wirnika z nałożonym zębnikiem kręci się dokładnie z taką prędkością, z jaką pracuje sam wirnik elektryczny. To proste i trwałe rozwiązanie, ale wymaga bardzo dużych silników.

Wersja przekładniowa korzysta z małych satelit i zębatek planetarnych. Wirnik kręci się szybciej, ale zębnik na wylocie obraca się wolniej za to z potężnym momentem obrotowym. Takie rozruszniki są znacznie lżejsze i krótsze.

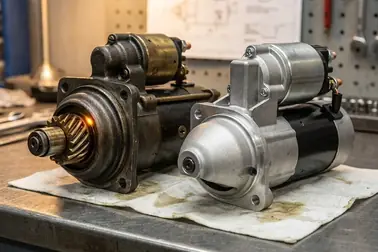

Co wyróżnia rozrusznik bezwładnościowy?

Rozrusznik bezwładnościowy wykorzystuje gwint o dużym skoku nacięty na wale. Gdy silnik elektryczny nagle zrywa się do obrotu, zębnik z uwagi na swoją bezwładność „wkręca się” w stronę koła zamachowego i zazębia. Jest to historyczne rozwiązanie stosowane w starszych pojazdach i maszynach rolniczych. Wymuszone wyrzucanie zębnika przez elektromagnes dawno wyparło ten wariant ze względu na bardziej przewidywalne sprzęganie się napędu z kołem zamachowym.

Rozrusznik w układzie start-stop

Pojazdy gaszące i odpalające silnik na każdych światłach generują wielokrotnie więcej cykli rozruchowych. Tradycyjny rozrusznik w tych warunkach byłby bardziej narażony na przyspieszone zużycie. Konstrukcje przeznaczone do układów start-stop posiadają zmodyfikowane elementy i odpowiednio wzmocnione ułożyskowanie, aby bezawaryjnie znieść zwiększoną liczbę cykli uruchamiania. W wielu autach z tym systemem lub tzw. miękkich hybrydach klasyczny rozrusznik jest zastąpiony przez zintegrowany rozrusznik-alternator paskowy (BSG), który wykonuje obie funkcje bez klasycznego wyrzucania zębnika.

Co najczęściej psuje się w rozruszniku?

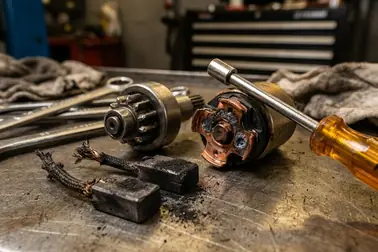

Do typowych obszarów zużycia należą szczotki i komutator, styki elektromagnesu, sprzęgło jednokierunkowe oraz wycierające się tuleje prowadzące. Każdy kierowca przynajmniej raz w życiu usłyszy charakterystyczne, puste kliknięcie pod maską, które nie uruchomi silnika.

Zużycie części elektrycznych

Miedziano-grafitowe szczotki zużywają się z biegiem lat. Kiedy stają się zbyt krótkie, sprężyny nie dociskają ich do komutatora. W efekcie tracą styk i wirnik nie otrzymuje napięcia. Drugim problemem jest wypalanie się styków prądowych w elektromagnesie. Słyszysz głośny dźwięk wyrzucanego zębnika, ale spalona i czarna od łuku elektrycznego miedź wewnątrz elektromagnesu blokuje przepływ setek amperów na sam silniczek.

Zużycie części mechanicznych

Ślizgające się sprzęgło jednokierunkowe daje inny objaw: słyszysz wycie wysoko obracającego się rozrusznika, ale wał korbowy samochodu stoi w miejscu. Z kolei zużycie tulejek z mosiądzu lub brązu powoduje niewspółosiowość. Kręcący się wirnik fizycznie przyciągany jest do stojana i przyciera o niego. Rozrusznik stawia potężny opór, kręci wolno, wysysa prąd z akumulatora i gaśnie oświetlenie na desce rozdzielczej.

Usterka rozrusznika czy problem poza nim?

Wolny obrót wału może oznaczać przycieranie samego rozrusznika, ale identyczny efekt da pusty akumulator lub ułamany przewód masowy. Z kolei rozrusznik obracający wałem bardzo szybko i żwawo to wyraźna przesłanka kierująca weryfikację poza ten układ. Taki objaw sugeruje, że przyczyny braku odpalenia należy szukać na przykład w układzie wtryskowym, systemach paliwowych lub samym komputerze sterującym silnika.

Jak bezpiecznie sprawdzić, czy problem dotyczy rozrusznika?

Bezpieczna kontrola wstępna obejmuje obserwację kontrolek, rodzaju wydawanego dźwięku, prędkości obracania wału oraz wizualnego stanu zacisków akumulatora. Wiele domowych metod obarczonych jest dużym ryzykiem, ponieważ manipulacja przy prądach powyżej 100 A wymaga wiedzy i zachowania ostrożności.

Dbaj o bezpieczeństwo i nigdy nie zwieraj zacisków rozrusznika jakimkolwiek narzędziem. Takie działanie grozi potężnym zwarciem, pożarem instalacji, a nawet niekontrolowanym ruchem auta, jeśli pozostawiono włączony bieg. Zdecydowanie unikaj też omijania układu immobilizera, ponieważ rodzi to ogromne ryzyko trwałego zniszczenia delikatnej elektroniki pokładowej.

Co można ocenić bez demontażu?

Zacznij od testu wzrokowego. Włącz światła mijania i poproś drugą osobę o próbę rozruchu. Wszelkie przygasanie oświetlenia może wskazywać na problem z zasilaniem, jednak precyzyjne potwierdzenie usterki zawsze wymaga wykonania pomiarów. Zajrzyj pod maskę i przy wyłączonym zapłonie obejrzyj zaciski. Bezpieczna diagnostyka ogranicza się do wzrokowego upewnienia, czy klemy nie są luźne, kategorycznie unikając siłowego szarpania przewodów.

Kiedy przerwać próby uruchomienia?

Natychmiast wyłącz zapłon, jeśli usłyszysz ostry zgrzyt metalu. Trzymając wciśnięty kluczyk bezskutecznie niszczysz wieniec koła zamachowego, co naraża cię na duże koszty. Jeśli podejmujesz próby pomocy z użyciem innego auta, sprawdź wpis: bezpieczne odpalanie na kable. Należy kategorycznie przerwać próby uruchomienia, jeżeli własny akumulator jest zamarznięty, pęknięty lub widocznie cieknący.

Uważaj również, aby nigdy nie podłączać źródła 24 V do standardowej instalacji 12 V w autach osobowych. Od razu wyłącz stacyjkę po wykryciu zapachu topionej izolacji lub dymu, co jest bezpośrednim ostrzeżeniem przed ryzykiem pożaru zwartej instalacji.

Co z autem hybrydowym?

W pojeździe hybrydowym obwód 12 V sterujący rozruchem znajduje się poza groźną instalacją wysokiego napięcia. Nie wolno dotykać żadnych grubych, pomarańczowych przewodów. Do bezpiecznej diagnostyki i ożywienia elektroniki pojazdu podłączaj się wyłącznie w punktach podanych w instrukcji producenta, a nie do przypadkowych elementów karoserii.

Naprawa, regeneracja czy wymiana rozrusznika: od czego zależy decyzja?

Regeneracja bywa opłacalna w sytuacji, kiedy korpus pozostaje nienaruszony, a potrzebne części są bez problemu dostępne na rynku. Wymianę stosuje się najczęściej, gdy urządzenie zostało zalane lub zniszczone, a łączny koszt prac oraz nowych materiałów przekroczyłby po prostu wartość pełnoprawnego zamiennika.

Kiedy rozrusznik kwalifikuje się do regeneracji?

Warsztaty najchętniej regenerują usterki materiałów eksploatacyjnych. Mechanik rozkręca korpus, czyści wnętrze z pyłu, weryfikuje komutator i montuje nowe szczotki węglowe. Decyzję o regeneracji zawsze poprzedza sprawdzenie dostępności elementów oraz wstępna ocena opłacalności finansowej.

Kluczowa kontrola podczas regeneracji musi obejmować weryfikację elektromagnesu oraz płynności pracy mechanizmu sprzęgającego. Po złożeniu podzespołu mechanik ma obowiązek zmierzyć parametry elektryczne na stanowisku testowym, dzięki czemu ma dowód, że sprzęt bezpiecznie sprawdzi się w aucie.

Kiedy lepsza jest wymiana podzespołu?

Jeśli próby długiego kręcenia zamieniły stojan w stopiony i zwęglony element, naprawa mija się z celem. Podobnie w sytuacji, gdy uszkodziła się przekładnia planetarna, a jej okruchy zniszczyły oś wirnika. Zanim zdemontujesz stary podzespół, musisz być całkowicie pewny diagnozy warsztatowej.

Dobieraj rozrusznik po numerze OE lub potwierdzonym katalogowym zastosowaniu do VIN, uwzględniając napięcie, moc, mocowanie i geometrię zazębienia; prawidłowo zaprojektowany zamiennik może mieć inną liczbę zębów niż demontowana część.

Regeneracja rozrusznika: zalety i ograniczenia

Sprawny rozrusznik po sygnale START powinien cicho wyrzucić zębnik, wbić się w wieniec, bardzo szybko obrócić wałem i bez szarpania wycofać mechanizm na miejsce. Wszelkie klikanie, leniwy obrót na pograniczu zgaśnięcia kontrolek albo ostry zgrzyt oznaczają problem. Pamiętaj jednak, by przed podjęciem decyzji o wyciągnięciu tego ciężkiego elementu z auta zawsze dokładnie sprawdzić prąd w akumulatorze i połączeniach.
