Sprzęgło i koło pasowe alternatora – działanie i dobór

Sprzęgło alternatora, nazywane też wolnobieżką, pozwala wirnikowi alternatora chwilowo obracać się niezależnie od gwałtownych zmian prędkości paska. Jego głównym zadaniem jest tłumienie szarpnięć w układzie. Najpopularniejsze rozwiązania to sprzęgło jednokierunkowe OAP, tłumik OAD oraz klasyczne, sztywne koło pasowe. Właściwy wariant dobiera się przede wszystkim po numerze samego alternatora, a nie tylko po modelu i silniku auta.

Pojęcia takie jak sprzęgiełko, wolnobieżka czy kółko alternatora są często używane przez mechaników i kierowców zamiennie. W rzeczywistości kryją się pod nimi różne mechanizmy, które nie są ze sobą technicznie zgodne. Jeśli stoisz przed koniecznością wymiany tego elementu układu napędu osprzętu, musisz wiedzieć, jak zidentyfikować właściwy rodzaj i poprawnie go zamówić, by uniknąć problemów z pasowaniem oraz szybszego zużycia paska.

Sprzęgło alternatora, wolnobieżka i koło pasowe: co oznaczają te nazwy?

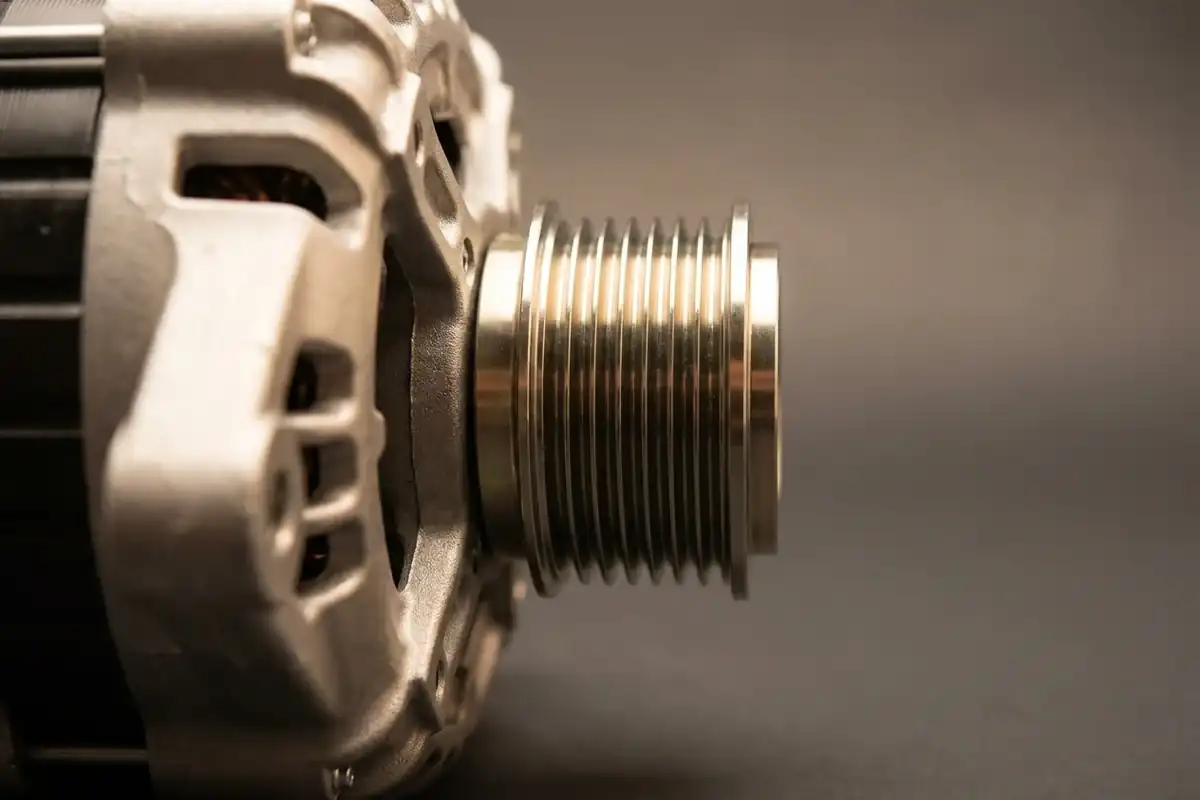

Koło pasowe alternatora to część zamontowana na jego osi, która odbiera napęd z paska osprzętu i może być wykonana z litego metalu lub zawierać mechanizm rozsprzęgający. Choć nazwy takie jak sprzęgiełko i wolnobieżka przyjęły się w języku potocznym, to inżynieryjne skróty OAP i OAD precyzyjniej opisują, co faktycznie dzieje się wewnątrz obudowy.

Sztywne koło pasowe alternatora

Sztywne koło alternatora to lity element bez wewnętrznych łożysk i sprzęgieł, który przenosi obrót paska na wał urządzenia w obu kierunkach. Nie amortyzuje on szarpnięć i nie izoluje napędu od wysokiej bezwładności ciężkiego wirnika. Koło sztywne jest właściwe wyłącznie wtedy, gdy przewidziano je dla danego napędu; obecność innych tłumików drgań w silniku nie rozstrzyga o rodzaju koła alternatora. Z tego powodu nie wolno zakładać go jako tańszego zamiennika uszkodzonych wolnobieżek.

Sprzęgło jednokierunkowe OAP

OAP (Overrunning Alternator Pulley) to inaczej sprzęgło jednokierunkowe alternatora, które blokuje się i przenosi moment obrotowy tylko w kierunku pracy paska. Kiedy prędkość obrotowa silnika nagle spada, na przykład podczas zmiany biegu, mechanizm ten puszcza blokadę. Wirnik alternatora może wtedy chwilowo obracać się swobodnie siłą własnego rozpędu, co ogranicza niebezpieczne szarpnięcia przenoszone na pasek i napinacz.

Sprzęgło z tłumikiem OAD

OAD (Overrunning Alternator Decoupler) to zaawansowana wolnobieżka, która łączy funkcję wolnego biegu z mechanicznym tłumikiem drgań skrętnych w postaci wewnętrznej sprężyny. Sprzęgło OAD dopuszcza niewielki, kontrolowany ruch kątowy. Dzięki temu pochłania ono najdrobniejsze nierówności wynikające z charakterystyki pracy wału korbowego. Mechanizmów OAD nie należy zastępować tańszymi OAP tylko na podstawie zbliżonych wymiarów montażowych, ponieważ znacząco zmieni to sposób tłumienia drgań w układzie.

Jak działa sprzęgło alternatora podczas jazdy?

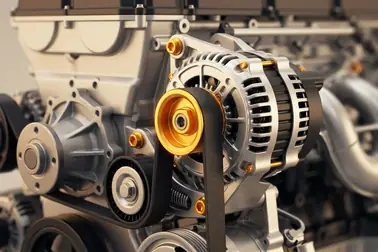

Mechanizm sprzęgła alternatora ogranicza obciążenie paska bezwładnością wirnika w momentach zmiany biegów, hamowania silnikiem oraz gaszenia jednostki. Sprawnie działająca część uspokaja pracę paska osprzętu i stabilizuje pozycję napinacza. Pamiętaj jednak, że zamontowanie nowego, drogiego sprzęgła nie zrekompensuje starych rolek, zużytej sprężyny napinacza czy sparciałego paska.

Przenoszenie napędu podczas przyspieszania

Kiedy dodajesz gazu, pasek osprzętu gwałtownie przyspiesza. W tym momencie mechanizm sprzęgła alternatora momentalnie się blokuje, przenosząc cały moment obrotowy w kierunku roboczym prosto na wał. Obracający się wał pozwala alternatorowi wytwarzać prąd przemienny. Zanim zasilanie to trafi do instalacji samochodu, jest prostowane przez mostek diodowy. Sama wolnobieżka odpowiada tylko za mechaniczny transfer napędu – nie reguluje w żaden sposób napięcia ładowania.

Rozsprzęganie przy spadku obrotów

Gdy odpuszczasz pedał przyspieszenia, silnik zauważalnie zwalnia pasek. Jednak ciężki wirnik alternatora wciąż ma dużo nagromadzonej energii kinetycznej i chce kręcić się szybko. W tym momencie wolnobieżka rozsprzęga napęd.

Wirnik wytraca prędkość powoli i nie pociąga szarpiąco paska za sobą. Jeśli Twój samochód posiada dodatkowo mechanizm OAD, absorbuje on również minimalne, cykliczne oscylacje skrętne, które powstają na wale korbowym między kolejnymi zapłonami w cylindrach na biegu jałowym.

OAP, OAD czy koło sztywne: jak rozpoznać właściwy rodzaj?

Poprawny rodzaj sprzęgła w Twoim aucie można sprawdzić wyłącznie po oznaczeniach katalogowych i numerze alternatora. Zewnętrzne wymiary obudowy, plastikowa osłona czołowa czy taka sama liczba rowków nie wystarczają do oceny tego, jaki mechanizm znajduje się w środku. OAP i OAD z zewnątrz bywają niemal identyczne, dlatego rozpoznanie "na oko" bywa zawodne.

Różnice funkcjonalne OAP, OAD i koła sztywnego

OAP to prosty wolny bieg w jednym kierunku, OAD dokłada do tego element sprężysty, a lity kawałek metalu nie pełni żadnej z tych ról. Znalezienie sprzęgła, które pasuje na wałek alternatora i ma taką samą średnicę co wyjęta część, w żaden sposób nie gwarantuje, że mechanizm jest dostosowany do sposobu pracy silnika. Różnić może się też wewnętrzny gwint, profil rowków PK oraz głębokość wcięcia, czyli tak zwane odsadzenie determinujące liniowość prowadzenia paska.

Dlaczego nie zastępować wolnobieżki sztywnym kołem?

Jeśli producent pojazdu przewidział montaż wolnobieżki, wstawienie klasycznego, stałego kółka to duży błąd konstrukcyjny. Powoduje to powrót zjawiska silnego przenoszenia bezwładności z wałka alternatora bezpośrednio na układ napędu osprzętu. W konsekwencji pasek podlega mocnym szarpnięciom, a napinacz pracuje znacznie poza swoimi optymalnymi zakresami tłumienia.

Jak dobrać sprzęgło lub koło pasowe alternatora?

Prawidłowy dobór sprzęgła lub koła pasowego opiera się na numerze producenta alternatora lub numerze oryginalnej części zamiennej całego podzespołu. Podawanie w sklepie wyłącznie marki auta, rocznika i pojemności silnika to za mało, aby zagwarantować trafność wyboru. Wielu producentów w trakcie życia jednego modelu pojazdu montowało urządzenia elektryczne od zupełnie różnych poddostawców.

Numer alternatora jako punkt wyjścia

Numer ten odczytasz bezpośrednio z tabliczki znamionowej lub naklejki informacyjnej na obudowie alternatora pod maską. Mając ten identyfikator, porównujesz go z listą zastosowań w katalogu części. Korzystanie z numeru starego sprzęgła bywa skuteczne, jednak niesie pewne ryzyko – jeśli poprzedni właściciel lub mechanik zamontował zły wariant, powielisz ten sam błąd podczas zakupu nowej części.

Parametry mechaniczne do porównania

Gdy system znajdzie pasującą część po numerze urządzenia, na koniec zweryfikuj jej parametry. Istotny jest nie tylko sam mechanizm, ale fizyczne dopasowanie: średnica zewnętrzna części, rodzaj osłony czołowej oraz całkowita szerokość koła.

Profil koła musi obsługiwać odpowiednią liczbę rowków PK (odpowiadającą liczbie żeber paska), a średnica gwintu zgadzać się z osią. Bardzo krytyczne jest właściwe odsadzenie koła względem bloku silnika. Błędne odsadzenie przesuwa pasek w stosunku do pozostałych rolek, przez co pracuje on pod kątem, hałasuje, a nawet spada z prowadnic.

Dlaczego zapytanie po modelu i pojemności nie wystarcza

Pytanie w sklepie o sprzęgło „do popularnego diesla” albo „do tego modelu” rzadko przynosi jednoznaczną odpowiedź. W autach Grupy VAG wyposażonych w popularny silnik 1.9 TDI stosowano wiele wariantów osprzętu. O wyborze decydowała nie tylko seria silnika, ale też natężenie prądu (np. alternator 90A, 120A, 140A), rocznik, a nawet poziom wyposażenia wnętrza.

Znajomość kodu silnika znacznie zawęża wybór, lecz by mieć pewność, że wolnobieżka fizycznie nakręci się na oś, zawsze potwierdzaj decyzję numerem odczytanym z obudowy alternatora.

W jakich samochodach stosuje się sprzęgiełko alternatora?

Systemy sprzęgieł OAP i OAD instaluje się w pojazdach, w których konstruktor zdecydował o konieczności ograniczenia wpływu bezwładności i drgań skrętnych na wytrzymałość paska osprzętu. Rozwiązania te powszechnie znajdziesz zarówno w wolnossących autach benzynowych, jak i w turbodoładowanych silnikach Diesla. Warto pamiętać, że rodzaju mechanizmu OAP czy OAD nie można przypisać wyłącznie do jednego paliwa ani konkretnej marki pojazdu. Wiele zależy od kompletnej architektury pasa przedniego oraz wagi i wydajności samego alternatora.

Warto dodać, że we współczesnych konstrukcjach spalinowych, w których diagnozujemy usterki w elementach napędu alternatora, zachodzą powolne zmiany. Z kolei w samochodach w pełni elektrycznych klasyczny osprzęt znika całkowicie, ponieważ instalacja 12V zasilana jest w nich bezpośrednio z baterii trakcyjnej poprzez zaawansowane przetwornice.

Objawy, sprawdzanie i wymiana: kiedy potrzebna jest osobna diagnostyka?

Piszczący napęd, hałasy i nierównomierne zużycie paska to sygnały do natychmiastowej weryfikacji całego układu pod maską, ale nie oznaczają z marszu awarii samego sprzęgła. Diagnoza musi zawsze objąć rolki, sprawność napinacza oraz stan samego alternatora.

Jeśli podejrzewasz nieprawidłowości, pamiętaj, że przed jakimikolwiek pracami na układzie elektrycznym musisz bezpiecznie odłączyć ujemną klemę od akumulatora. Nie wolno odłączać klemy przy pracującym silniku, zakazane jest również wykonywanie testu ładowania „na iskrę”. Dotknięcie zacisku B+ narzędziem skutkuje groźnym zwarciem, zniszczeniem instalacji, a nawet pożarem. Nigdy nie zbliżaj też rąk ani odzieży roboczej do kręcących się elementów po uruchomieniu jednostki napędowej.

Objaw nie wskazuje automatycznie jednej części

Zablokowana rolka czy usterka mechanizmu wolnego biegu mocno obciążają układ napędowy, ale uciążliwe gwizdanie oraz podskakiwanie sprężyny to objawy uszkodzonego sprzęgła alternatora tylko w części przypadków. Wyjący odgłos często oznacza zatarte łożysko w obudowie alternatora, usterkę pompy wspomagania czy wyeksploatowanie bieżni rolki prowadzącej. Po nagłym zerwaniu paska osprzętu należy niezwłocznie i bezpiecznie zatrzymać pojazd. W wielu silnikach napędza on również pompę cieczy chłodzącej, dlatego kontynuowanie jazdy doprowadzi do przegrzania i poważnych uszkodzeń jednostki napędowej.

Kontrola i wymiana wymagają właściwego narzędzia

Aby w ogóle sprawdzić siłę blokowania albo zdemontować zużytą wolnobieżkę, mechanik musi dysponować zestawem współosiowych kluczy wielowypustowych. Jedna część zestawu (np. nasadka trzpieniowa Torx) unieruchamia długi wał alternatora, a druga otwarta nasadka bezpośrednio obraca kołem sprzęgła. Warto zaznaczyć, że właściwy typ narzędzia, kierunek odblokowania, wartość momentu dokręcania, a także sama możliwość wymiany bez demontażu całego alternatora, wynikają wprost z procedury naprawczej dla konkretnego numeru części i danego pojazdu.

Bezpieczny dobór sprzęgła i kół pasowych opiera się na krótkiej i skutecznej ścieżce postępowania. Najpierw zawsze ustalaj referencję odczytując z nalepki właściwy, przypisany numer alternatora. Następnie zweryfikuj, czy dla danej jednostki napędowej przewidziane zostało tłumienie typu OAP, zaawansowane OAD czy zwykłe sztywne koło stalowe. Dopiero na samym końcu zestaw fizyczne wymiary gwintu i odsadzenia. Wyszukiwanie hasłem popularnego silnika może jedynie zawęzić listę wyboru, dlatego przy braku specjalistycznych kluczy spline, diagnostykę i odkręcenie koła zawsze najbezpieczniej polecić sprawdzonym mechanikom w dobrym warsztacie.
