Napęd alternatora – pasek, sprzęgło i rolki

Napęd alternatora tworzą współpracujące elementy: pasek osprzętu, napinacz, rolki prowadzące oraz koło pasowe lub sprzęgło alternatora. Pisk zwykle wskazuje na poślizg paska, silne drgania napinacza na problem z napięciem albo sprzęgłem, a narastające wycie może pochodzić z rolki lub łożyska. Żaden pojedynczy objaw nie pozwala od razu wskazać winnej części bez otwarcia maski, ponieważ wszystkie te elementy pracują na jednym torze.

Kiedy szukasz przyczyn hałasu pod maską, potraktuj ten tekst jako mapę układu osprzętu. Pomoże Ci ona zlokalizować źródło problemu, ocenić pilność naprawy i zdecydować, czy usterka wymaga wyłączenia silnika na poboczu. Pamiętaj jednak o kluczowej zasadzie bezpieczeństwa: obracającego się paska nigdy nie wolno dotykać ani badać narzędziami na uruchomionym silniku. Po wstępnym określeniu usterki zajrzyj do naszego obszernego przewodnika po alternatorze oraz artykułów poświęconych konkretnym elementom toru napędowego.

Jak działa napęd alternatora i które elementy ze sobą współpracują?

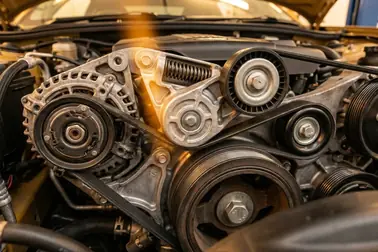

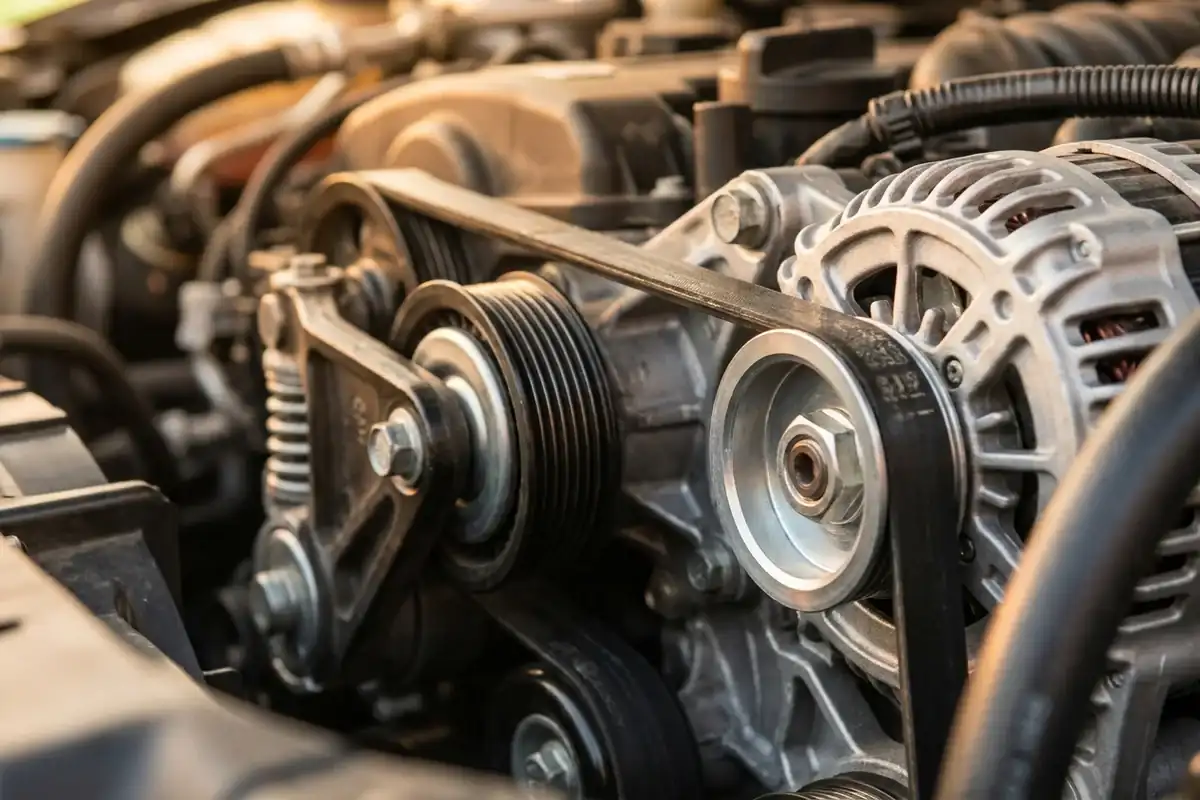

Napęd alternatora opiera się na pasku osprzętu, który przenosi moment obrotowy z wału korbowego na koło pasowe urządzenia, podczas gdy napinacz i rolki prowadzące utrzymują właściwy naciąg oraz przebieg na kołach. W wielu współczesnych silnikach ten sam pasek napędza również kompresor klimatyzacji, pompę wspomagania hydraulicznego układu kierowniczego lub pompę cieczy chłodzącej. Dokładny układ osprzętu zawsze zależy od konstrukcji i modelu pojazdu.

Pasek, napinacz i rolki: prowadzenie oraz napięcie

Współczesny pasek wielorowkowy przenosi napęd powierzchnią żeber. Przylega do kół pasowych od strony rowków, natomiast rolki prowadzące często stykają się z jego gładkim grzbietem, wyznaczając odpowiedni przebieg i właściwy kąt opasania dla każdego koła.

Za stabilność tego układu odpowiada automatyczny napinacz, wyposażony w sprężynę i tłumik drgań. Jeśli z czasem łożysko rolki się wyrobi, sprężyna osłabnie albo przegub ulegnie zatarciu, pasek traci stabilność i zaczyna hałasować. Więcej o interwałach obsługi znajdziesz w tekście opisującym działanie i wymianę paska.

Sprzęgło i koło pasowe alternatora: tłumienie bezwładności wirnika

Ciężki wirnik alternatora charakteryzuje się dużą bezwładnością. Gdy pasek zwalnia, wolnobieżka pozwala wirnikowi obracać się chwilowo szybciej niż koło pasowe alternatora; porównanie dotyczy tych dwóch części, a nie wału korbowego. Dzięki temu zmniejsza się szarpanie paska i redukują gwałtowne ruchy napinacza, co wydłuża życie całego układu. Warto wiedzieć, że sztywne koło pasowe, sprzęgło jednokierunkowe (OAP) i zaawansowane sprzęgło rozłączające (OAD) to elementy o różnej budowie i nie wolno ich stosować zamiennie. O tym, jak podejść do weryfikacji kompatybilności, przeczytasz w materiale o doborze sprzęgła alternatora.

Łożyska: podparcie rolek i wirnika alternatora

Aby ruchome elementy mogły obracać się bez oporów przy prędkościach rzędu kilku tysięcy obrotów na minutę, wymagają solidnego łożyskowania. Łożyska tocznych używa się zarówno w rolkach prowadzących toru paska, jak i we wnętrzu samego alternatora (podpierają jego wirnik). Właśnie dlatego narastający szum nie wskazuje od razu na uszkodzenie samego generatora prądu, ponieważ źródłem hałasu może być również wyeksploatowana rolka. Przed wymianą całych podzespołów warto zlecić mechanikowi zdjęcie paska i sprawdzenie, czy to właśnie te elementy nie generują chropowatego oporu. Dokładniejsze wskazówki znajdziesz w artykule na temat objawów łożyska alternatora.

Jaki element napędu alternatora może powodować dany objaw?

Jeden objaw w postaci pisku, szumu lub drgań może wskazywać na awarię kilku różnych elementów, ponieważ pracują one w tym samym, współzależnym obwodzie i wpływają na siebie nawzajem. Jeśli kontrolka ładowania informuje o problemie, nie mówi od razu, czy zerwał się pasek, poddał się regulator, czy przepaliła dioda. To sygnał, że układ przestał działać, ale dokładną diagnozę warto powierzyć specjaliście.

Pisk, świst i zapach gumy

Krótki, ostry pisk bezpośrednio po rozruchu silnika lub zaraz po włączeniu ogrzewania szyby i foteli zazwyczaj oznacza uślizg przeciążonego paska. Jeśli pisk słyszysz stale podczas jazdy, problemem może być niewystarczający naciąg, zabrudzenie powierzchni ciernej płynami eksploatacyjnymi lub utrata osiowości układu kół. Z kolei zapach przegrzanej gumy, siwy dym spod maski albo widoczne strzępienie krawędzi to sygnał alarmowy informujący, że dochodzi do bardzo silnego tarcia lub zablokowania któregoś urządzenia, a silnik musisz natychmiast zgasić. Dokładne omówienie tych symptomów znajdziesz w tekście omawiającym objawy uszkodzonego paska.

Podskakiwanie paska i drgania ramienia napinacza

Gdy widzisz, że ramię napinacza wpada w silne wibracje na wolnych obrotach, nie wiń z góry samej jego sprężyny. Często takie oscylacje ramienia napinacza to efekt zatartego sprzęgiełka jednokierunkowego alternatora, które przestało tłumić bezwładność wirnika. Z kolei wyraźne bicie koła pasowego lub zsuwanie się paska z osi biegu to sygnał poważnej usterki mechanicznej. Zestawienie podstawowych objawów znajdziesz w poniższej tabeli.

Szum, terkot i wycie rosnące z obrotami

Narastający szum lub wycie, które zależą od prędkości obrotowej, najczęściej wskazują na fizyczne zużycie łożyska pracującego w rolce prowadzącej, napinaczu, alternatorze albo innym urządzeniu sprzęgniętym w torze. Warto zwrócić uwagę, że krótki, metaliczny terkot słyszalny przez ułamek sekundy podczas gaszenia silnika to przesłanka problemu ze sprzęgłem OAP, jednak nie jest to ostateczna diagnoza. Dokładne wskazanie wadliwego łożyska zawsze wymaga rozebrania napędu i manualnej inspekcji.

Jak bezpiecznie sprawdzić pasek, napinacz, rolki i sprzęgło?

Oględziny dotykowe napędu alternatora przeprowadza się wyłącznie na zgaszonym i ostudzonym silniku, natomiast przy pracującej jednostce dopuszczalna jest tylko obserwacja wzrokowa i nasłuch. Zbliżanie rąk do kół pasowych wirujących z prędkością tysięcy obrotów na minutę grozi ucięciem palców lub wciągnięciem odzieży. Przed przystąpieniem do jakiegokolwiek demontażu zawsze odłącz zacisk ujemny akumulatora, aby przypadkowe zwarcie przewodu prądowego alternatora do masy nie wywołało pożaru.

Oględziny na zgaszonym silniku krok po kroku

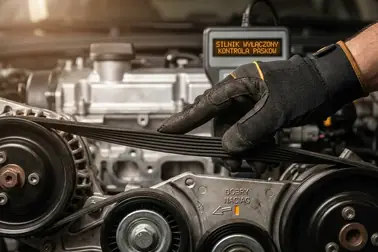

Gdy auto stoi bezpiecznie w garażu, a silnik ostygł, wykonaj prostą inspekcję wizualną i manualną. Zwróć szczególną uwagę na detale robocze części:

1. Zbadaj powierzchnię paska, szukając naderwanych żeber, postrzępionych krawędzi bocznych i widocznych pęknięć kordu. Zwróć także uwagę na zeszklenie materiału, ślady ocierania, przetarcia oraz zabrudzenia płynem chłodniczym, olejem lub innymi preparatami eksploatacyjnymi.
2. Pamiętaj, że w nowoczesnych paskach wykonanych z mieszanki EPDM zużycie najczęściej polega na ścieraniu materiału rowków bez spektakularnych pęknięć na zewnątrz. Brak spękań nie oznacza idealnego stanu.
3. Zlokalizuj automatyczny napinacz i sprawdź, czy posiada wytłoczony wskaźnik zakresu roboczego. Jeśli znacznik znajduje się poza dozwolonym polem, napinacz nie rekompensuje już długości zużytego paska i wymaga interwencji mechanika.

Co można obserwować po uruchomieniu silnika?

Kiedy silnik pracuje, Twoim zadaniem jest wyłącznie obserwacja z bezpiecznej odległości, dostosowanej do specyfiki komory silnika danego auta. Stojąc z boku, zwróć uwagę, czy pasek biegnie centralnie po kołach gładkich bez tendencji do zsuwania się na krawędzie.

Oceń ramię napinacza: powinno pozostać względnie nieruchome, a jego gwałtowne skakanie to anomalia. Hałasy, pisk czy wycie oceniaj jedynie „na ucho”, zmieniając ewentualnie położenie głowy. Nigdy nie przykładaj śrubokręta do rolki napinacza, próbując stworzyć z niego stetoskop przy pracującym silniku.

Które testy wymagają zdjęcia paska lub specjalnego narzędzia?

Aby ocenić fizyczne zużycie, luz oraz płynność obrotu poszczególnych rolek i kół pasowych, warsztat musi unieruchomić silnik, poluzować, a następnie zdjąć pasek wielorowkowy. Tylko w ten sposób mechanik obróci rolkę i sprawdzi, czy łożysko nie chrobocze.

Diagnostyka sprzęgła jednokierunkowego (OAP) to nieco wyższa szkoła jazdy: po zablokowaniu wirnika alternatora koło musi pozwalać na płynny obrót w jedną stronę i natychmiast blokować się w przeciwną. Wiele z tych prac wymaga dedykowanego klucza nasadowego typu SPLINE, a procedurę dokładnie opisuje tekst o sprawdzeniu i wymianie sprzęgła. Pamiętaj, aby nigdy nie uruchamiać silnika ze zdjętym paskiem, jeżeli ten sam obwód napędza również pompę cieczy chłodzącej.

Kiedy przerwać jazdę z usterką napędu alternatora?

Jazdę należy natychmiast przerwać, jeśli awarii napędu alternatora towarzyszy wzrost temperatury silnika, nagła utrata wspomagania kierownicy, pojawienie się dymu lub wyraźny zapach palonej gumy. W autach, gdzie jeden wspólny pasek napędza również pompę cieczy chłodzącej, jego zerwanie lub uślizg może bardzo szybko doprowadzić do poważnego przegrzania bloku silnika. Wtedy rozładowany akumulator staje się drugorzędnym zmartwieniem w obliczu ryzyka uszkodzenia uszczelki pod głowicą.

Objawy wymagające natychmiastowego zatrzymania

Czerwona kontrolka ładowania sygnalizuje problem wymagający kontroli układu; sama nie dowodzi, że alternator przestał dostarczać jakikolwiek prąd. Jeśli w ułamku sekundy dołączy do tego opór na kierownicy lub wskaźnik temperatury cieczy nagle zacznie piąć się na czerwone pole, masz do czynienia z przerwaniem napędu całego osprzętu. Często błędem kierowców jest wiara, że auto pociągnie jeszcze kilkanaście kilometrów na prądzie zmagazynowanym w akumulatorze. Nie można zagwarantować zapasu energii do dalszej jazdy, a jeśli pasek napędza pompę cieczy, utrata obiegu dodatkowo grozi szybkim przegrzaniem. Zjedź w bezpieczne miejsce i wezwij pomoc.

Kiedy możliwy jest tylko ostrożny dojazd do warsztatu?

Jeżeli po uruchomieniu silnika z samego rana usłyszysz tylko lekki, sporadyczny pisk paska (na przykład przy maksymalnym skręcie kierownicy), który cichnie po nagrzaniu gumy, możesz ostrożnie dojechać do warsztatu. Warunkiem jest brak dymu, brak niepokojącego zapachu i prawidłowa temperatura jednostki napędowej. Bez wiedzy o architekturze osprzętu w Twoim modelu samochodu zawsze traktuj problem z układem paska jako poważny. Ewentualne usterki silnika wywołane brakiem odpowiedniego chłodzenia i smarowania generują bardzo wysokie koszty naprawy.

Wymienić jeden element czy sprawdzić cały zestaw napędu?

Zawsze należy diagnozować cały tor prowadzenia paska, ponieważ montaż nowej części na uszkodzony napinacz lub niewspółosiową rolkę doprowadzi do jej ponownego, błyskawicznego zniszczenia. Wymiana samego paska często przynosi ulgę, ale tylko na kilka tysięcy kilometrów, po czym stary problem powraca ze zdwojoną siłą. Warto znać również orientacyjne ceny: standardowy pasek osprzętu kosztuje od 40 do 150 zł, nowy napinacz od 150 do 500 zł, natomiast część zamienna sprzęgła alternatora to wydatek od 200 do 500 zł. Do tego należy doliczyć koszty robocizny warsztatu, które zależą od dostępu serwisowego w konkretnym modelu auta.

Kiedy wymiana pojedynczej części ma sens?

Wymiana wyłącznie samego paska wielorowkowego ma ekonomiczne i techniczne uzasadnienie wtedy, gdy wszystkie koła pasowe w układzie osiują idealnie i kręcą się bezszelestnie. Prawidłowy termin wymiany paska należy sprawdzać w instrukcji lub planie obsługi konkretnego pojazdu, ponieważ nie ma w tej kwestii jednego uniwersalnego przebiegu. Oczywiście pod warunkiem, że ewentualne wycieki płynów, które doprowadziły do zanieczyszczenia i degradacji gumy, zostały skutecznie naprawione. Odpowiedni instruktaż procesu instalacji poznasz w tekście o wymianie i napięciu paska.

Kiedy potrzebna jest kontrola całego toru paska?

Krótka żywotność paska lub nasilający się problem to moment, w którym musisz przestać patrzeć wybiórczo. Kontroli całego toru osprzętu nie unikniesz, gdy:

• Żebra nowego paska zużywają się asymetrycznie, zacierając z jednej strony.
• Tłumik napinacza jest luźny, a wskaźnik jego pracy na obudowie wypada poza akceptowalny zakres roboczy.
• Obserwujesz silne drgania ramienia przy pracy silnika.
• Słyszysz terkot metaliczny ustający z chwilą wyłączenia zapłonu.

Czy problem mechaniczny napędu zawsze oznacza brak ładowania?

Prawidłowe napięcie ładowania nie wyklucza mechanicznego uszkodzenia rolek lub napinacza, a fizycznie sprawny pasek nie gwarantuje wcale, że instalacja otrzymuje prąd. Alternator to prądnica prądu przemiennego z mostkiem diodowym i wbudowanym bądź zewnętrznym regulatorem. Prawidłowo obracający się pasek nie wyklucza usterki szczotek, uzwojeń ani sterowania. Po utracie ładowania czas pracy na akumulatorze jest nieprzewidywalny.

Jak odróżnić problem napędu od usterki elektrycznej?

Kiedy pasek zsunie się z koła lub po prostu ulegnie zerwaniu, alternator widocznie zatrzymuje się, co jednoznacznie i szybko wyjaśnia fizyczny brak napędu prądnicy. Jeśli jednak pasek kręci się poprawnie i napinacz działa, a na blacie świeci się bateria, niezbędna jest diagnostyka instalacji przy pomocy multimetru.

Sprawne auto osobowe generuje orientacyjne napięcie około 12,4 do 12,8 V na klemach zgaszonego pojazdu, na biegu jałowym rośnie ono do przedziału 13,5 do 14,8 V, a pod obciążeniem nie spada poniżej około 13 V. Szerzej elektryczny aspekt kontroli opisuje artykuł o diagnostyce alternatora oraz rozbudowany wątek analizujący przyczyny kontrolki ładowania. W autach posiadających systemy inteligentnego ładowania z komunikacją LIN lub BSS, napięcia te mogą przez krótką chwilę, jako efekt strategii działania komputera, wynosić zaledwie około 12,5 V albo wędrować w górę na około 15 V.

Jakich testów alternatora nie wykonywać?

Nie odłączaj klemy ujemnej akumulatora z biegunu podczas pracującego silnika, co miało sprawdzać wydolność starego alternatora w dawnych latach. Odłączenie akumulatora podczas pracy może wywołać przepięcie. Osobno zabroniony jest test „na iskrę”, czyli celowe zwieranie obwodu; grozi zwarciem i zapłonem gazów z akumulatora. Każda współczesna usterka elektroniczna powinna być diagnozowana urządzeniem pomiarowym, bezpiecznie podłączonym bez otwierania fizycznych obwodów dużej mocy.

Co zmienia napęd hybrydowy lub elektryczny?

Nowoczesne pojazdy zelektryfikowane wprowadzają w obrębie zasilania zupełnie inne rozwiązania. W pełni elektryczne (BEV) i znaczna część systemów hybrydowych (HEV/PHEV) nie posiada klasycznego alternatora napędzanego paskiem. Akumulator i zasilanie pokładowej instalacji 12 V czerpią tam prąd bezpośrednio z dużej baterii trakcyjnej za pośrednictwem specjalnej przetwornicy napięcia DC/DC. Dlatego zawsze zweryfikuj fizyczną obecność paska wielorowkowego dla swojego konkretnego auta i wariantu układu silnikowego.

Bezpieczna diagnostyka opiera się na prostym rozgraniczeniu. Jeśli poczujesz smród palonej gumy, pod maską wzrośnie temperatura silnika, a wspomaganie nagle zrobi się twarde niczym kamień – niezwłocznie wyłącz zapłon i zorganizuj lawetę. Jeżeli to jedynie delikatny hałas z samego napędu rolki, zjedź na najbliższy parking, zgaś auto i rzuć okiem na wzajemne zachowanie kół i żeber. Usunięcie usterki zazwyczaj wiąże się z kompleksową weryfikacją naciągu i łożysk, a montaż jednej gumy bez usunięcia problemu tarcia będzie stanowić jedynie chwilowy i nieskuteczny wydatek.
