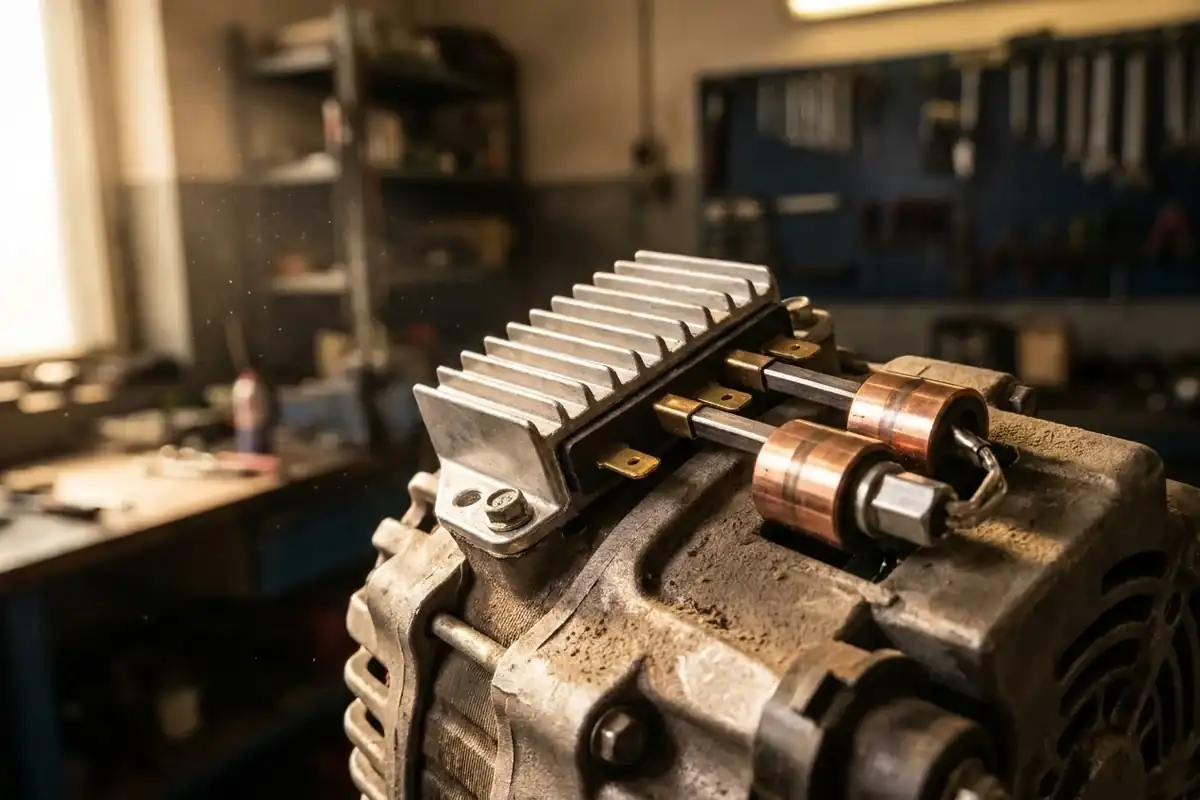

Regulator napięcia alternatora – co to jest i jak działa?

Regulator napięcia alternatora steruje prądem wzbudzenia wirnika, aby utrzymać napięcie instalacji na poziomie odpowiednim do zasilania odbiorników i ładowania akumulatora. W klasycznym układzie prawidłowy wynik na pracującym silniku zwykle mieści się w granicach od 13,5 do 14,8 V. W nowoczesnych samochodach z inteligentnym ładowaniem (sterowanie LIN/BSS) system potrafi chwilowo obniżyć napięcie do około 12,5 V lub podnieść je do około 15 V, co wynika ze strategii oszczędzania energii, a nie z usterki samego regulatora.

Pojęcia takie jak „regulator napięcia”, „regulator ładowania” oraz „regulator alternatora” są używane w warsztatach zamiennie i opisują ten sam obszar funkcjonalny. Pamiętaj, że pojedynczy pomiar wykonany na klemach akumulatora rzadko przesądza o uszkodzeniu tej części, szczególnie w autach po 2010 roku. Zanim zdemontujesz stary element, warto zapoznać się z szerszym kontekstem, który oferuje nasz przewodnik po alternatorze, ponieważ przyczyny problemów z zasilaniem bywają złożone.

Co to jest regulator napięcia alternatora i za co odpowiada?

Regulator steruje wzbudzeniem tak, aby uzyskać napięcie zadane w granicach wydajności alternatora; w układzie inteligentnym wartość zadana zmienia się zależnie od strategii pojazdu. Robi to poprzez płynną zmianę prądu wzbudzenia trafiającego na wirnik. Należy pamiętać, że moduł ten nie zajmuje się prostowaniem prądu z przemiennego na stały, ponieważ za to zadanie odpowiada mostek diodowy.

Razem z prądnicą prądu przemiennego (wirnik i stojan) oraz mostkiem diodowym tworzy on kompletny układ prądotwórczy. Warto zgłębić elementy i budowę alternatora, aby lepiej zrozumieć współpracę tych części. W wielu współczesnych autach opisywany element jest zintegrowany ze szczotkotrzymaczem, co ułatwia ewentualną wymianę całej sekcji roboczej.

Jaką rolę regulator pełni w obwodzie ładowania?

Głównym zadaniem regulatora napięcia w alternatorze jest dynamiczna odpowiedź na zmiany obciążenia instalacji elektrycznej. Gdy włączasz podgrzewanie foteli i światła, napięcie w sieci spada, a moduł błyskawicznie zwiększa prąd wzbudzenia wirnika w granicach możliwości alternatora. Tak wygenerowane silniejsze pole magnetyczne skutkuje produkcją większej mocy i szybkim wyrównaniem napięcia w pojeździe.

Gdy z kolei wyłączysz odbiorniki, a obroty silnika rosną, napięcie układu wzrasta, więc urządzenie automatycznie ogranicza wspomniane wzbudzenie. Ta ciągła praca chroni zapasowy akumulator oraz całą wrażliwą elektronikę pokładową zarówno przed niedoładowaniem, jak i szkodliwym przepięciem.

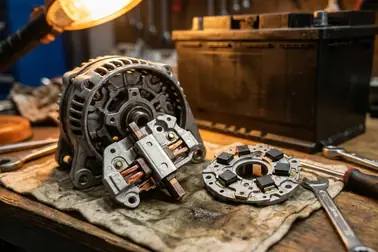

Regulator, prostownik i akumulator: czego nie należy mylić?

Podczas poszukiwania usterek kierowcy często mylą zadania poszczególnych elementów obwodu ładowania. Poniżej wyjaśniamy krótko ich rzeczywiste funkcje:

• Mostek diodowy (prostownik): fizycznie zamienia prąd przemienny wygenerowany przez uzwojenia stojana na prąd stały, którym zasilana jest cała instalacja samochodu.
• Regulator napięcia: steruje wyłącznie stopniem wzbudzenia alternatora i decyduje o aktualnym poziomie napięcia ładowania.
• Akumulator: to magazyn energii, który służy głównie do rozruchu silnika i stabilizacji napięcia w całej instalacji.

W praktyce warsztatowej naturalne zużycie akumulatora i utrata jego pojemności potrafią dawać objawy do złudzenia przypominające nieprawidłowe działanie regulatora ładowania. Z tego powodu diagnozy nigdy nie rozpoczyna się od wymiany części „w ciemno”.

Jak działa regulator napięcia w alternatorze?

Regulator napięcia w alternatorze działa na zasadzie ciągłego porównywania aktualnego napięcia w instalacji auta z zaprogramowaną wartością docelową, a następnie koryguje odchyłki, sterując w sposób impulsowy prądem wzbudzenia wirnika. Klasyczny regulator opiera swoją wartość docelową na stałym parametrze (np. 14,4 V), natomiast w układach inteligentnego ładowania próg ten ustala komputer sterujący silnikiem. W takich nowoczesnych autach komputer wyznacza wartość docelową m.in. na podstawie temperatury zewnętrznej, stopnia degradacji akumulatora, obciążenia silnika oraz chęci odzyskiwania energii podczas hamowania silnikiem.

Jak przebiega regulacja prądu wzbudzenia?

Wirnik w sercu prądnicy spełnia funkcję elektromagnesu. Im większy prąd popłynie przez szczotki do jego uzwojenia, tym silniejsze powstanie w nim pole magnetyczne, które z kolei przełoży się na wyższą zdolność urządzenia do wytwarzania prądu.

Jeśli układ sterujący wykryje zbliżanie się do górnej bezpiecznej granicy zasilania, natychmiastowo przerywa to wysterowanie i zapobiega w ten sposób rośnięciu parametru. Cykle te odbywają się z ogromną częstotliwością, dzięki czemu parametry instalacji są korygowane po każdej najmniejszej zmianie obrotów motoru czy włączeniu wentylatora.

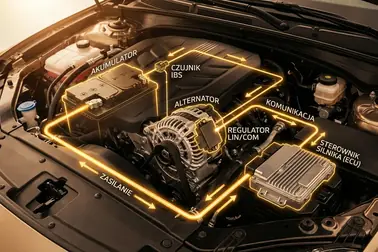

Regulator klasyczny a sterowanie LIN lub BSS

Istnieje zauważalna różnica w działaniu starszych i nowszych konstrukcji zasilania, ponieważ klasyczne regulatory napięcia reagują autonomicznie na lokalne odczyty z sieci pojazdu. Regulatory nowej generacji opierają się natomiast na zewnętrznych poleceniach komunikacyjnych protokołu LIN lub BSS. Odbierają one instrukcje głównego sterownika silnika, jednak nadal zachowują zaprogramowane granice bezpieczeństwa i własne funkcje awaryjne na wypadek zerwania sygnału cyfrowego.

W związku z obniżaniem emisji spalin, moduły nowej generacji pozwalają wysterować układ na około 12,5 V podczas przyspieszania w celu odciążenia paska i wału. Z kolei podczas hamowania wynik może sięgać nawet 15 V w ramach tak zwanego inteligentnego odzyskiwania energii kinetycznej do akumulatora.

Regulator zintegrowany ze szczotkotrzymaczem

Możliwość oddzielnej wymiany szczotek lub całego regulatora zależy od konstrukcji i dostępności części oraz procedur naprawczych. W praktyce oznacza to, że jeśli zużyciu ulegną same szczotki i przestaną przewodzić prąd, mechanik najczęściej dokonuje wymiany całego zintegrowanego modułu. Kupując nową część musisz pamiętać, że regulatory napięcia o identycznym kształcie obudowy i pasujących otworach montażowych mogą różnić się wewnętrznie. Sama zgodność mechaniczna modułu nie potwierdza jeszcze zgodności elektrycznej i właściwego protokołu komunikacji w wersjach LIN/BSS.

Jakie napięcie ładowania jest prawidłowe?

Prawidłowe napięcie ładowania w klasycznym układzie, mierzonym na biegu jałowym, zazwyczaj wynosi od 13,5 V do 14,8 V. Napięcie spoczynkowe zależy od typu, temperatury i naładowania akumulatora; około 12,4 V oznacza częściowe rozładowanie, a pełne naładowanie potwierdza się według danych producenta baterii, po ustabilizowaniu napięcia. Włączenie kluczowych odbiorników energii – takich jak światła mijania, dmuchawa nawiewu oraz podgrzewanie tylnej szyby – obciąża alternator, jednak sprawny regulator powinien wyrównać ten spadek, utrzymując wynik orientacyjnie powyżej 13 V. Interpretacja tych wartości w dużym stopniu zmienia się w autach z inteligentnym ładowaniem, gdzie poprawność wyniku można odnieść wyłącznie do strategii zaprojektowanej przez producenta danego modelu auta.

Jak interpretować wynik pomiaru na klemach?

Multimetr przyłożony do zacisków akumulatora to podstawowe narzędzie diagnostyczne. Dla przykładu: jeżeli po nocy przy wyłączonym silniku mierzysz 12,6 V, po odpaleniu motoru napięcie rośnie do 14,2 V na biegu jałowym, a po włączeniu pełnego obciążenia i podniesieniu obrotów stabilizuje się na poziomie 13,8 V – masz do czynienia ze w pełni wzorcowym zachowaniem klasycznego układu. Warto jednak wiedzieć, jak odczytywać wartości graniczne, które zwiastują kłopoty.

• Stałe napięcie wyraźnie powyżej 14,8–15 V w aucie starszego typu (klasycznym) z reguły wskazuje na niekontrolowane przeładowywanie, co niezwykle szybko doprowadzi do uszkodzenia akumulatora i elektroniki.
• Wynik spadający poniżej 13 V pod obciążeniem to sygnał, że alternator nie nadąża z produkcją energii, co wymusza pobór prądu z akumulatora i powolne jego rozładowywanie. Wynik poniżej 13 V wymaga oceny obrotów, obciążenia, temperatury i strategii sterowania; pojedynczy odczyt nie rozstrzyga o uszkodzeniu regulatora.
• Wynik rzędu 12,5 V lub nawet 15 V na pracującym silniku w nowym samochodzie (posiadającym moduł LIN/BSS i czujnik IBS na klemie minusowej) nie rozstrzyga o awarii. Z powodu strategii zarządzania energią komputer silnika celowo pozwala na spadek napięcia lub bardzo agresywne podbicie ładowania w zależności od warunków drogowych i stopnia sprawności baterii.

Dlaczego jeden pomiar nie wystarcza?

Na wynik jednorazowego przyłożenia sond multimetru na biegu jałowym wpływa bardzo wiele zmiennych. Wynik może różnić się o ułamki wolta w zależności od gęstości elektrolitu w akumulatorze, temperatury pod maską silnika, obrotów oraz niewidocznych spadków napięcia na utlenionych przewodach masowych. Rozstrzygająca diagnostyka w obszarze zasilania, dająca miarodajną odpowiedź, wymaga bardziej zaawansowanych działań, to jest: wykonania pomiaru obciążeniowego różnicy potencjałów między alternatorem a klemami oraz ewentualnego odczytu poleceń płynących ze sterownika silnika. Zobacz szczegóły w artykule: sprawdzanie regulatora napięcia.

Jak rozpoznać możliwą usterkę regulatora napięcia?

Usterkę regulatora napięcia sugerują objawy związane ze stabilnością prądu w aucie, takie jak przygasające światła, wygotowywanie się akumulatora, błędy w sterownikach lub świecąca się kontrolka ładowania. Trzeba jednak mieć świadomość, że żaden z tych objawów występujących samodzielnie nie jest ostatecznym dowodem na awarię właśnie modułu regulującego. Do złudzenia podobne symptomy mogą dawać zardzewiałe połączenia masowe idące od akumulatora do karoserii, przebite diody prostownicze, zwarcie nawoju stojana, a nawet wadliwie działający główny sterownik pojazdu zarządzający energią.

Niedoładowanie, przeładowanie i wahania napięcia

Jeśli alternator z powodu zepsutego regulatora ładowania utrzymuje długotrwałe niedoładowanie, akumulator jest systematycznie drenowany z zapasów. Skutkiem jest bardzo trudny rozruch silnika, zwłaszcza o poranku, oraz wyłączanie się systemów komfortowych (np. brak działania radia po zgaszeniu auta). W najgorszym razie doprowadza to do całkowitego zatrzymania auta w trasie.

Zupełnie inny charakter ma przeładowanie. Gdy regulator nie jest w stanie obniżyć wartości wzbudzenia, napięcie w układzie rośnie w niekontrolowany sposób. Prowadzi to do gazowania kwasu w akumulatorze, jego silnego nagrzewania, a często także do nieodwracalnego i kosztownego uszkodzenia delikatnej elektroniki pokładowej i palenia się żarówek (w starych autach). Trzecim wariantem są powtarzalne wahania napięcia, objawiające się pulsującym natężeniem światła przednich reflektorów lub falowaniem obrotów dmuchawy. Są przesłanką do diagnozy, chociaż często ten objaw bywa mylony z zablokowanym sprzęgiełkiem jednokierunkowym w napędzie alternatora, które potrafi szarpać paskiem.

Kiedy przerwać jazdę?

Niektóre z objawów nakazują natychmiastową reakcję ze względów bezpieczeństwa. Jazda z napięciem powyżej 15,5 V stwarza bardzo duże ryzyko uszkodzenia wrażliwej elektroniki pokładowej. Podobnie alarmujący jest specyficzny zapach siarkowodoru, który pojawia się przy gazowaniu kwasu w baterii, oraz widoczny dym spod maski. W takich sytuacjach należy bezpiecznie zjechać na pobocze, wyłączyć silnik, oddalić się od pojazdu i wezwać pomoc drogową.

Jak dobrać regulator napięcia do alternatora?

Aby prawidłowo dobrać regulator napięcia do alternatora, trzeba szukać go na podstawie numeru katalogowego samego alternatora znajdującego się na jego obudowie. Szukanie wyłącznie po parametrach i nazwie modelu czy silnika auta często kończy się zakupem niepasującej i niekompatybilnej części. Skuteczny dobór musi uwzględniać nie tylko kształt elementu, ale przede wszystkim właściwe napięcie robocze, dopasowanie wtyczki w wiązce pojazdu, układ zawieszonych szczotek węglowych oraz protokół komunikacji ze sterownikiem, jeśli mamy do czynienia z inteligentnym ładowaniem LIN lub BSS.

Dlaczego marka i model samochodu nie wystarczą?

W procesie produkcji jednego, dokładnie tego samego modelu samochodu (np. Volkswagen Golf 1.9 TDI), w tym samym roczniku zjeżdżały z taśmy egzemplarze, które fabrycznie były doposażone w alternatory pochodzące od różnych kooperantów – na przykład Boscha lub Valeo. Te konstrukcje diametralnie się od siebie różnią i wymagają całkowicie odmiennych regulatorów Bosch i Valeo. Co gorsza, producenci w zależności od tego, jak obfite było wyposażenie wnętrza (klimatyzacja, grzane fotele), montowali urządzenia o różnej maksymalnej mocy. Właśnie dlatego nie ma jednej „właściwej” części dla konkretnego auta.

Checklista zgodności regulatora

Zanim zamówisz nowy element lub rozkręcisz podzespół, upewnij się, że kupujesz to, czego faktycznie potrzebuje maszyna. Poprawne dopasowanie regulatora napięcia do posiadanego osprzętu ułatwi poniższa, zalecana weryfikacja w układzie krok po kroku:

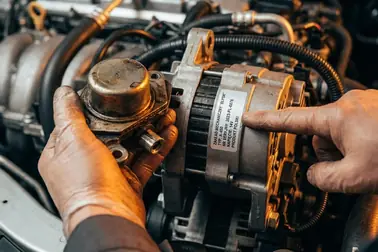

1. Odszukaj numer alternatora: Przetrzyj i odczytaj numer na etykiecie prądnicy zlokalizowanej pod maską. Stanowi to właściwą podstawę doboru części zamiennej.
2. Zdemontuj starą część i spisz jej kod: Znajdź numer referencyjny wybity na starym module regulatora, który wyjąłeś.
3. Wizualnie sprawdź mocowania: Zlicz otwory na śruby montażowe, ich ułożenie oraz upewnij się co do ułożenia zintegrowanych szczotek węglowych.
4. Zweryfikuj wtyczkę i prąd znamionowy: Gniazdo musi pasować do instalacji pojazdu, prąd znamionowy musi odpowiadać wydajności alternatora, a w inteligentnych autach regulator musi komunikować się dokładnie tym samym protokołem (LIN lub BSS), co poprzedni element.

Sprawdzenie, wymiana czy naprawa: którą ścieżkę wybrać?

Decyzję o tym, czy wymieniać sam regulator napięcia alternatora, czy oddawać urządzenie do kapitalnego remontu, należy podjąć dopiero po wykonaniu twardych pomiarów, potwierdzających usterkę zasilania i winę konkretnego modułu. Przedwczesna wymiana jest kosztowna i często nie eliminuje przyczyny, jeśli ta leży w akumulatorze, kablach prądowych lub mechanice napędu. Orientacyjne ceny na rynku kształtują się jasno: nowy regulator to od 50 do 250 zł. Wymiana i wlutowanie samych szczotek oznacza koszt części rzędu 20–60 zł, do czego należy doliczyć ewentualną robociznę warsztatu. Z kolei profesjonalna regeneracja całego własnego alternatora potrafi obciążyć portfel kwotą orientacyjnie 300–900 zł plus robocizna za demontaż (orientacyjnie 150–1000 zł). Korzystną opcją bywa alternator regenerowany w systemie wymiany za starą część, kosztujący orientacyjnie 400–3000 zł bez kaucji. Zupełnie nowa prądnica to wydatek 500–1500 zł (zamiennik) lub orientacyjnie 1000–5000 zł, zależnie od numeru części (część w pełni oryginalna - OE). Wybór ścieżki w dużej mierze dyktuje opłacalność.

Matryca decyzji dla kierowcy

Nie zawsze samodzielna praca jest najbardziej opłacalnym ruchem. Przeanalizuj poniższe sytuacje i wybierz logiczny krok odpowiadający objawom. Jeśli potrzebujesz wsparcia, sprawdź nasz dedykowany poradnik objaśniający wybór naprawy alternatora.

Zasady bezpieczeństwa przed sprawdzeniem lub wymianą

Obwód ładujący wytwarza natężenia rzędu kilkudziesięciu do grubo ponad stu amperów. Błędy proceduralne oznaczają ryzyko poparzeń i tysięcy złotych utopionych w spalonych sterownikach. Niezależnie od tego, czy planujesz użyć jedynie prostego woltomierza po lekturze poradnika o pełnej diagnostyce alternatora, czy klucza oczkowego celem demontażu prądnicy, pracuj ostrożnie. Wykonując pomiary przy pracującym silniku, zachowaj bezpieczny odstęp od paska osprzętu, kół pasowych, wentylatora chłodnicy oraz wszelkich gorących elementów jednostki napędowej.

Regulator napięcia w różnych typach samochodów

Rozwiązanie układu ładowania zależy od architektury pojazdu. W wielu pełnych hybrydach i pojazdach elektrycznych instalację niskiego napięcia zasila przetwornica DC/DC. Hybrydy z generatorem paskowym oraz auta spalinowe wymagają identyfikacji konkretnego alternatora i sposobu sterowania; sama obecność DC/DC nie opisuje całego napędu.

Co zmienia inteligentne zarządzanie energią?

Dla kierowcy zmienia się wszystko z perspektywy diagnostycznej. Sterownik główny pojazdu w inteligentnym systemie zarządzania energią nieustannie kalkuluje bilans opłacalności. Jeżeli kierowca gwałtownie dodaje gazu i oczekuje maksymalnych osiągów, jednostka sterująca, wiedząc o zapasie w baterii, mocno obniża prąd wzbudzenia alternatora. Efekt? Zdejmuje się obciążenie z wału korbowego, by samochód żwawiej ruszył. Odwrotnie dzieje się podczas puszczenia pedału gazu przed światłami – ładowanie wzrasta ponad normę klasyczną, mocno obciążając wał, co potęguje siłę hamowania silnikiem. Dlatego diagnozując alternator z regulatorem napięcia typu LIN/BSS, musisz zawsze posiłkować się skanerem obd i widzieć to samo, co kalkuluje w tle ECU.

Gdzie szukać informacji o akumulatorze i kontrolce ładowania?

Pojawienie się popularnej, czerwonej ikony z symbolem baterii na zestawie wskaźników rzadko kiedy precyzyjnie celuje w konkretny element. Potwierdza, że system ładujący nie utrzymuje prawidłowych wartości lub napotkał problem komunikacyjny, ale nie mówi, czy uszkodzeniu uległ diodowy mostek prostowniczy, zerwał się przewód sygnałowy, czy przepalił moduł regulatora. Przed wykonaniem jakiejkolwiek fizycznej pracy należy precyzyjnie ocenić znaczenie kontrolki ładowania. Trzeba mieć również na uwadze, że obecność w nowszych autach baterii wykonanych w technologii AGM lub EFB wpływa na inne bazowe ustawienia parametrów prądowych w systemie zarządzania energią. Jeśli włożysz zwykły kwasowy zasobnik energii zamiast odpowiedniej wersji AGM przeznaczonej do systemów Start-Stop, doprowadzisz do bardzo szybkiego jego zużycia. Jeżeli te tematy budzą Twoje wątpliwości, sięgnij po głębszą wiedzę na temat tego, jakie są akumulatory AGM i żelowe.

Podchodząc do diagnozy i naprawy, zawsze zacznij od ustalenia typu architektury ładowania w Twoim pojeździe. Wykonaj przemyślane i przede wszystkim całkowicie bezpieczne pomiary. Trzymaj się z dala od wirującego napędu osprzętu, a mierząc napięcie nie ufaj ślepo jednej spoczynkowej wartości na klemach. Pamiętaj, że sam brak napięcia wzbudzenia nie decyduje jeszcze o uszkodzeniu płytki drukowanej regulatora, ponieważ przyczyną usterki mogą być wytarte przewody, same szczotki grafitowe lub celowe odłączenie sygnału z modułu w systemach z siecią LIN. Jeżeli po przeprowadzeniu dogłębnej diagnostyki podejmiesz decyzję naprawczą, nową część dobieraj po numerach referencyjnych zewnętrznego korpusu starego alternatora, omijając dobór dokonywany ogólnie do nazwy modelu auta.
