Diagnostyka alternatora – jaki test wybrać?

Diagnostyka alternatora – jaki test wybrać?

Awaria alternatora wymaga właściwej kolejności badań. Dobierz test w aucie, diagnostykę sterowania lub sprawdzenie podzespołu na stole.

Awaria alternatora wymaga właściwej kolejności badań. Dobierz test w aucie, diagnostykę sterowania lub sprawdzenie podzespołu na stole.

Diagnoza alternatora powinna prowadzić od wzrokowych oględzin napędu i połączeń, przez orientacyjne pomiary w samochodzie, aż po użycie testera, oscyloskopu lub test na stole probierczym. Zapalona kontrolka, przygasanie świateł czy rozładowany akumulator to jedynie przesłanki. Podobne skutki mogą powodować uszkodzone przewody, słaba masa, zużyty akumulator, luźny pasek lub błędy sterowania ze strony pojazdu.

Aby uniknąć niepotrzebnej wymiany sprawnych części, potrzebujesz konkretnej drabinki decyzyjnej. Zaczynamy od wykluczenia zagrożeń i kontroli punktów bazowych, następnie dobieramy przesiewowe badanie w pojeździe, a w razie niejasności przechodzimy do testów specjalistycznych. Pamiętaj też, że wiele nowoczesnych hybryd i aut elektrycznych w ogóle nie ma klasycznego alternatora, zasilając instalację 12 V przez przetwornicę DC/DC ze zintegrowanego układu wysokiego napięcia.

Problem z alternatorem: od czego zacząć diagnozę?

Brak poprawnego ładowania nie oznacza automatycznie uszkodzonego alternatora: sprawdza się zarówno jego napęd mechaniczny, jak i połączenia elektryczne z instalacją i akumulatorem. Zanim sięgniesz po miernik, zbadaj pięć podstawowych obszarów pod maską. Obejmują one pasek i napinacz, główny zacisk B+ na alternatorze, połączenia masowe silnika z karoserią, same klemy akumulatora oraz fizyczne ślady zalania lub przegrzania.

Co obejmuje kontrola przed wyborem testu?

Poluzowany, pęknięty lub całkowicie zerwany pasek wielorowkowy zatrzyma pracę alternatora. W wielu silnikach ten sam pasek napędza pompę cieczy chłodzącej oraz wspomaganie układu kierowniczego. Jeśli oględziny wykażą jego zerwanie, natychmiast przerwij jazdę.

Z kolei zaśniedziałe klemy, luźna nakrętka na zacisku B+ czy skorodowana plecionka masowa stworzą opór. Zjawisko to spowoduje duży spadek napięcia, mimo że sam generator prądu działa wzorowo. Zależnie od tego, co zobaczysz, podejmij decyzję o usunięciu zagrożenia, głębszej weryfikacji napędu lub przejściu do pomiarów elektrycznych.

Punkt kontroli Niepokojący ślad Co może oznaczać Następny krok
Pasek i napinacz Luzy, pęknięcia, brak paska Brak napędu dla wirnika alternatora Sprawdzenie napędu lub holowanie
Przewód oraz zacisk B+ Luźna nakrętka, śniedź, rdza Wysoka oporność i straty napięcia Oczyszczenie i dokręcenie zasilania
Połączenia masowe Przetarta lub zielona plecionka Brak powrotu prądu do akumulatora Wymiana przewodu masowego
Klemy akumulatora Nalot, luźne zapięcie klem Izolowanie prądu ładowania Oczyszczenie biegunów i klem
Ślady zalań Olej, płyn, swąd spalenizny Zniszczone szczotki lub zwarcie Usunięcie wycieku, demontaż części
Checklista kontrolna przed diagnostyką alternatora

Kiedy przerwać jazdę i dalsze próby?

Istnieją sytuacje, w których kontynuowanie jazdy lub próby diagnozy na chodzącym silniku są groźne dla auta. Jeśli zauważysz dym, zapach spalenizny, iskrzenie w okolicy paska czy nagły wzrost temperatury silnika, natychmiast zgaś motor. Bez ładowania auto przejedzie pewien dystans, ale zależy on w pełni od stanu akumulatora i poboru prądu. Nigdy nie ufaj szacunkom obiecującym konkretny zasięg. Jeśli masz w aucie rozładowany akumulator, podłącz go do zewnętrznej ładowarki zamiast męczyć usterkowy układ.

Uwaga na napięcie

Zacisk B+ na alternatorze pozostaje połączony z dodatnim biegunem akumulatora nawet przy wyłączonym zapłonie. Każde dotknięcie gwintu metalowym kluczem połączonym z blokiem silnika (masą) stworzy zwarcie i łuk elektryczny grożący pożarem.

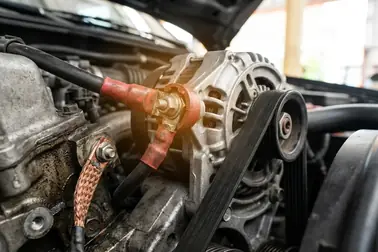

Pasek osprzętu, zacisk B+ i przewody masowe kontrolowane przed diagnostyką alternatora

Test alternatora: który poziom diagnostyki wybrać?

Wybór poziomu diagnostyki zależy od etapu weryfikacji usterek. Drabinka obejmuje cztery szczeble: badanie przesiewowe multimetrem w aucie, ocenę spadków i tętnień, zaawansowaną diagnostykę sterowania oraz ostateczny test na stole probierczym. Każdy kolejny poziom odpowiada na pytania pozostawione przez poprzedni. Nie ma sensu powtarzać zwykłego pomiaru napięcia, jeśli problem dotyczy komunikacji cyfrowej.

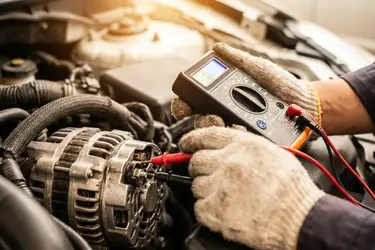

Multimetr: kiedy wystarcza jako badanie przesiewowe?

Zwykły miernik pozwala wyznaczyć orientacyjne punkty odniesienia. Prawidłowe wartości to około 12,4–12,8 V (12,4 V nie oznacza pełnego naładowania; obowiązują warunki pomiaru producenta) przy wyłączonym silniku, 13,5–14,8 V na biegu jałowym oraz około 13 V lub więcej po włączeniu głównych odbiorników. Pojedynczy odczyt to jednak tylko podpowiedź.

Zapisz wynik pomiarów wraz z temperaturą otoczenia, obrotami, obciążeniem i typem układu. W nowoczesnym aucie wyposażonym w zaawansowane zarządzanie energią chwilowe wartości rzędu 12,5 V lub 15 V często wynikają z celowej strategii sterownika, a nie z faktycznej awarii.

Spadki napięcia i tętnienia: czego nie pokaże zwykły odczyt?

Mierząc napięcie na klemach, nie widzisz oporu na kablach. Badanie spadków napięcia po stronie dodatniej i masowej ujawnia, czy energia ucieka na złączach, zanim w ogóle dotrze do akumulatora. Tętnienia, czyli składową przemienną prądu, sprawdzasz pod kątem przebicia diod w mostku. Zawsze zapisuj obroty silnika, wielkość obciążenia i rodzaj użytego miernika. Próg błędu zależy od procedury producenta pojazdu lub urządzenia. Złe wyniki tętnień kierują diagnozę najpierw do oceny oscyloskopem albo wprost do testu stołowego.

Tester, oscyloskop i diagnostyka LIN/BSS: kiedy są potrzebne?

Kluczem do skutecznej naprawy jest rozdzielenie funkcji poszczególnych narzędzi warsztatowych. Tester obciążeniowy ocenia napięcie i zdolność oddawania prądu przy ściśle kontrolowanym poborze. Oscyloskop pokazuje przebieg napięcia, a po zastosowaniu odpowiedniej sondy prądowej również przebieg prądu; umożliwia ocenę tętnień i sygnałów sterujących. Natomiast komputer diagnostyczny wpinany w gniazdo OBD pozwala wejść w układ komunikacji. Narzędzie OBD porównuje zadaną wartość napięcia z rzeczywistą, sprawdza cyfrowe obciążenie generatora, weryfikuje komunikację regulatorów LIN/BSS i czyta kody błędów DTC. Każde z tych urządzeń weryfikuje inną część układu.

R

Redakcja techniczna noweopony.pl

Ekspert

opracowania merytoryczne

Cyfrowe regulatory napięcia działające w standardach LIN lub BSS nie są uniwersalne i nie da się ich zamienić na klasyczne modele. Aby prawidłowo dobrać regulator i przetestować jego komunikację ze sterownikiem silnika, musisz znać dokładny numer wytłoczony na obudowie uszkodzonego alternatora. Sam model i rocznik auta to za mało.

Stół probierczy: co potwierdza, a czego nie wykryje?

Urządzenie to pozwala zbadać wymontowany alternator w stabilnym środowisku przy zadanym obciążeniu. Prawidłowy wynik testu na stole, przy problemach utrzymujących się w pojeździe, mocno zwiększa podejrzenie awarii przewodów, osprzętu napędu alternatora, akumulatora lub sterowania. Taka diagnoza nie wyklucza jednak specyficznej usterki temperaturowej ani problemów komunikacyjnych, które po prostu nie aktywują się w warunkach laboratoryjnych na blacie.

Poziom diagnostyki Co sprawdza Kiedy wybrać Czego nie rozstrzyga Możliwy następny etap
Multimetr w pojeździe Ogólne napięcie w obwodzie Pierwszy test po oględzinach Nie wskaże winy instalacji cyfrowej Badanie spadków
Spadki napięcia i tętnienia Stan kabli i składową AC Gdy multimetr sugeruje problem Nie oceni komunikacji LIN/BSS Tester i oscyloskop
Tester obciążeniowy Zdolność oddawania prądu Przy spadkach pod obciążeniem Nie bada usterek diod prostowniczych Demontaż części
Oscyloskop i cyfrowy LIN/BSS Przebiegi i sygnał zadany OBD Przy inteligentnym ładowaniu Nie potwierdzi sprawności mechanicznej Test na stole probierczym
Stół probierczy Wydajność samego podzespołu Gdy testy w aucie są sprzeczne Nie wykryje błędu instalacji auta Wymiana lub regeneracja
Cztery poziomy diagnostyki alternatora

Jak interpretować napięcie ładowania bez błędnej diagnozy?

Odczytane z ekranu miernika zakresy 12,4–12,8 V dla akumulatora oraz 13,5–14,8 V dla ładowania to tylko orientacyjne punkty odniesienia, a nie prawnie wiążące progi nakazujące wymianę podzespołu. Wyciągnięcie wniosków wymaga połączenia pięciu parametrów. Są to aktualna temperatura pod maską, prędkość obrotowa, aktywne odbiorniki, wyjściowy stan baterii oraz specyficzna strategia sterowania zasilaniem.

Klasyczny układ: kiedy wynik wymaga następnego testu?

Jeśli badasz starszy, klasyczny układ i wynik wyraźnie wykracza poza normę 13,5–14,8 V w powtarzalnych cyklach, wskazuje to na problem. Sam wynik nie identyfikuje jeszcze konkretnego winowajcy. Jeżeli po załączeniu świateł i ogrzewania szyby napięcie spada poniżej 13 V i nie rośnie po dodaniu gazu, masz wyraźny deficyt prądu.

W tej sytuacji odnotuj testowe obroty, obciążenie i przejdź do badania przewodów wysokoprądowych. Skupienie się wyłącznie na jednej wyrywkowej wartości najczęściej prowadzi do przedwczesnych wymian w pełni sprawnego sprzętu.

R

Redakcja techniczna noweopony.pl

Ekspert

opracowania merytoryczne

Weryfikacja parametrów rzędu 12,5 V lub 15 V w nowoczesnym układzie LIN lub BSS nie opiera się wyłącznie na wskazaniach multimetru. Kluczowe jest zestawienie polecenia wysyłanego przez sterownik z rzeczywistą reakcją alternatora przy użyciu testera diagnostycznego.

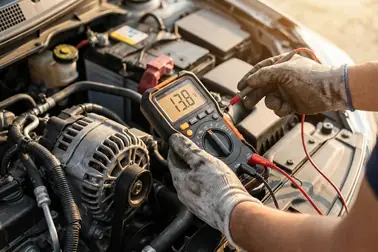

Odczyt napięcia ładowania multimetrem na tle komory silnika

Inteligentne ładowanie: dlaczego 12,5 V lub 15 V nie przesądza o awarii?

W systemach zmiennego ładowania układ sam decyduje o produkcji prądu. Sterownik może celowo zbić napięcie do poziomu 12,5 V, aby odciążyć silnik spalinowy podczas gwałtownego przyspieszania, lub podbić je w okolice 15 V w trakcie odzyskiwania energii z hamowania czy w mroźne dni. Poprawna komunikacja nie dowodzi jeszcze, że alternator fizycznie wykonuje polecenie. Wymagane jest dokładne porównanie wartości zadanej z rzeczywistą, ocena obciążenia generatora oraz statusu wymiany danych w standardzie LIN/BSS.

Sterowanie LIN a wskazania multimetru

Pomiary systemów LIN/BSS na klemach za pomocą prostego multimetru często wprowadzają w błąd. Miernik pokazuje jedynie stan instalacji w danej sekundzie, ale nie informuje, jakiego dokładnie prądu zażądał sterownik silnika. Rozstrzygnięcie usterki wymaga odczytu OBD.

Objaw, pierwszy test i następny krok: tabela decyzyjna

Tabela decyzyjna nie służy do zgadywania naprawy, ale do wskazania pierwszego, bezpiecznego badania dla konkretnego objawu. Jeśli po teście pojawi się wynik budzący wątpliwości lub warunek eskalacji, wiesz dokładnie, jakiego narzędzia lub specjalistycznego poradnika szukać dalej.

Objawy elektryczne: jaki pierwszy test wybrać?

Czerwona ikona baterii to sygnał ostrzegawczy. Zaczynasz od rygorystycznej kontroli napędu paska i stabilności połączeń. Pulsowanie świateł uzasadnia sprawdzenie połączeń oraz napięcia w różnych warunkach, a do oceny przebiegu tętnień najlepiej użyć oscyloskopu. Kiedy zgłaszasz rozładowanie po nocy, podstawą będzie upewnienie się, że winy nie ponosi układ pobierający lewy prąd po zamknięciu zamków auta.

Hałas, zapach spalenizny i przegrzanie: kiedy nie kontynuować prób?

Metaliczny pisk, szum łożysk czy chrobot to powody, by najpierw zbadać osprzęt mechaniczny i sprzęgiełko. Z kolei dym, odór palonego plastiku lub widoczne iskrzenie w okolicach śruby B+ to sytuacje awaryjne. Oznaczają one obowiązek natychmiastowego zgaszenia silnika i wstrzymania prób uruchomienia generatora. Odłączanie akumulatora wykonaj tylko w bezpiecznych warunkach, zgodnie z procedurą producenta pojazdu, lub od razu wezwij pomoc.

Wynik niejednoznaczny: co decyduje o eskalacji?

Jeżeli napięcie wygląda dobrze na biegu jałowym, ale wyraźnie załamuje się po uruchomieniu wycieraczek i ogrzewania, to jest to sygnał do eskalacji i wyjęcia miernika spadków. Prawidłowy test ładowania przy jednoczesnym utrzymaniu usterki przenosi diagnozę na stan masy, wadliwą baterię czy błędy komputera silnika.

Schemat przejścia od objawu alternatora przez pierwszy test do warunku eskalacji
Objaw Kontrola bezpieczeństwa Pierwszy test Możliwe interpretacje Warunek eskalacji Następny krok
Kontrolka ładowania podczas jazdy Pasek i połączenie B+ Napięcie multimetrem Brak napędu lub awaria prądowa Napięcie równe akumulatorowi Diagnostyka kontrolki
Przygasające światła Pewność połączeń masowych Porównanie z i bez obciążenia Problem z regulacją napięcia Pulsowanie w rytm obrotów Objawy usterki alternatora
Bateria pusta po nocy Stan klem i izolacji Pomiar poboru na postoju Zbyt duży upływ energii Pobór poza normą pojazdu Rozładowanie na postoju
Ciężki rozruch na ciepło Temperatura kabli prądowych Test obciążeniowy akumulatora Niewydolne ładowanie Napięcie rozruchu poniżej normy Alternator czy akumulator
Pisk, szum, chrobot Obecność opiłków i pyłu Osłuchanie osprzętu mechanicznego Zużycie elementów mechanicznych Dźwięk zależny od obrotów silnika Dźwięki z alternatora
Dym lub iskrzenie Natychmiastowe zgaszenie auta Brak (zakaz testów na chodząco) Przegrzanie instalacji elektrycznej Widoczne stopienia plastiku Jazda z uszkodzeniem
Niejednoznaczny wynik testera Brak widocznych wad Połączenie OBD dla LIN Brak komunikacji sterownika Brak reakcji na sygnał zadany Test na stole probierczym
Tabela decyzyjna diagnozowania problemów z układem ładowania

Od czego psuje się alternator i co może go spalić?

Alternator najczęściej odmawia posłuszeństwa przez uszkodzenia elektryczne, długotrwałe przeciążenie termiczne, zużycie elementów mechanicznych lub zanieczyszczenia pochodzące z zewnątrz silnika. Odwrotne podłączenie biegunów, zignorowanie zwarcia lub zły stan akumulatora skutecznie spalą diody, podczas gdy woda i olej zniszczą strukturę łożysk.

Co powoduje uszkodzenia elektryczne i termiczne?

Pomylenie klem, czyli odwrotna polaryzacja przy odpalaniu auta przez kable rozruchowe, niszczy precyzyjny mostek diodowy prostownika i obwody regulatora. Równie groźne jest zwarcie głównego terminala prądowego B+ do masy, prowadzące do emisji dużej energii zapalającej przewody. Długotrwała jazda na pełnym obciążeniu elektrycznym przy starym wentylatorze chłodzącym prowadzi do stopienia izolacji uzwojeń w stojanie.

Jak napęd, zużycie i zanieczyszczenia prowadzą do awarii?

Mechanika osprzętu jest niezwykle wrażliwa na błędy w pracy napinaczy. Zbyt mocno naciągnięty pasek szybko niszczy łożyska przednie. Zbyt luźny element ślizga się po rolce, co ogranicza produkcję prądu i emituje ciepło psujące gumę.

Zalanie generatora wyciekającym z bloku olejem silnikowym lub płynem chłodniczym tworzy lepką i zbitą maź. Powstały zlepek zatyka szczeliny chłodzące oraz powoduje znacznie szybsze zużycie pierścieni ślizgowych.

Elektryczne, termiczne i mechaniczne przyczyny uszkodzeń elementów alternatora

Czy akumulator może uszkodzić alternator?

Tak, rodzaj i stan baterii mają ogromny wpływ na zasilanie. Akumulator ze zwartą celą wewnętrzną zmusza alternator do wytężonej pracy, co szybko podnosi temperaturę i może stopić podzespoły. Z kolei długotrwale niski stan naładowania bywa wynikiem nadmiernego poboru prądu na postoju. W układach inteligentnego ładowania ogromne znaczenie ma też zamontowanie baterii o właściwym typie i pojemności, ponieważ złe parametry zaburzają całą strategię sterowania. Odpowiednie dopasowanie objaśnia nasz artykuł: dobór i diagnostyka akumulatora.

Grupa przyczyny Mechanizm uszkodzenia Typowy ślad Właściwa weryfikacja
Odwrotna polaryzacja Przepływ prądu w złą stronę Rozsadzone diody w mostku Sprawdzenie ciągłości diod
Zwarcie przewodu B+ Drastyczny skok natężenia Nadpalone gwinty, stopiona izolacja Oględziny przewodu i oporności
Ciągłe przeciążenie Wzrost temperatury uzwojeń Zapach laku, ciemne uzwojenia Kontrola pod obciążeniem
Zużycie elementów Zatarcie części ruchomych Luzy na rolce, szum łożysk Zdjęcie paska i obrót ręczny
Problemy naciągu paska Brak płynnego napędu Ślizganie, pisk przy starcie Kontrola napinacza paska
Zalanie i zabrudzenie Zmniejszenie chłodzenia Maź olejowa na obudowie Oczyszczenie i szukanie nieszczelności silnika
Zwarta bateria Wymuszenie 100% wydajności Przegrzewanie się całości Test oporności wewn. akumulatora
Najczęstsze przyczyny powstawania uszkodzeń w alternatorach

Jak bezpiecznie sprawdzać alternator i których metod unikać?

Odłączanie klem na chodzącym silniku oraz testowanie styków za pomocą iskrzenia przewodem to zakazane metody, które prowadzą do zniszczenia układu elektronicznego pojazdu. Bezpieczeństwo wymaga działania w oparciu o schematy wyłączonego zapłonu dla montażu narzędzi i bezpiecznej odległości podczas pracy napędów.

Dlaczego nie wolno odłączać klemy ani testować na iskrę?

Odpięcie klemy z pracującego akumulatora nagle zdejmuje obciążenie stabilizujące z alternatora. Wywołuje to tak zwany zrzut obciążenia (load dump), co oznacza pik napięcia zdolny uszkodzić sterowniki komfortu, jednostkę silnika oraz regulator napięcia alternatora. Metoda na iskrę pokazuje tylko, czy w ułamku sekundy przez kabel przepłynął prąd. Zamiast tego zbadaj wydolność układu w bezpieczny sposób, ponieważ iskrzenie przy klemach stwarza wysokie ryzyko zapłonu oparów wodoru generowanych przez baterię.

Zagrożenie pożarowe

Zrezygnuj z testowania połączeń prądowych uderzając przewodem o masę pojazdu w celu sprawdzenia obecności prądu. Łuk elektryczny blisko akumulatora stwarza wysokie ryzyko wywołania pożaru pod maską.

Jak ograniczyć ryzyko zwarcia i urazu?

Podczas montażu urządzeń diagnozujących przy przewodach B+ zapłon musi być wyłączony. Narzędzie trzymane w dłoni stwarza ryzyko zetknięcia nakrętki z metalową obudową bloku, dlatego rozłącz biegun ujemny akumulatora, jeśli demontujesz generator. Pilnuj też fizyki: luźna odzież robocza czy paski od miernika mogą łatwo zostać wciągnięte przez koła pasowe z niszczącym skutkiem. Przed rozpoczęciem prac odczekaj na ostygnięcie silnika lub oceń temperaturę kolektorów wydechowych bezkontaktowo, aby uniknąć poparzeń.

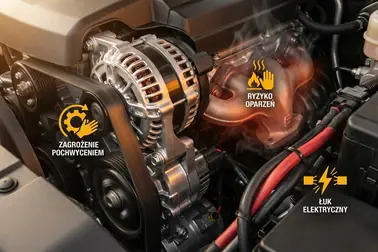

Przewód B+, paski i gorące elementy pod maską jako zagrożenia w trakcie pracy warsztatowej

Kiedy potrzebny jest warsztat albo test alternatora na stole?

Badanie warsztatowe, oscyloskop lub wyjęcie generatora na blat probierczy są niezbędne, kiedy multimetr daje sprzeczne wyniki, usterka zależy ściśle od temperatury, albo problem dotyczy cyfrowych ramek systemu LIN. To rozbudowane etapy potwierdzania wydajności po uprzednim wyeliminowaniu błahych problemów osprzętu.

Warsztat bez demontażu: jakie dane i testy są potrzebne?

Jadąc do serwisu, zanotuj sytuacje, w których problem występuje. Przekazanie obszernej dokumentacji znacznie ułatwia szukanie usterek. W przypadku klasycznego układu, wynik spadający poniżej 13 V przy zadanych obrotach i obciążeniu upoważnia mechanika do szukania źródła straty przez badanie spadków napięcia na trasie od śruby B+ aż po ołowiany biegun baterii.

Oscyloskop i LIN/BSS: kiedy problem dotyczy sterowania?

Jeśli migają Ci żarówki, choć miernik uparcie pokazuje 14 V, konieczny jest oscyloskop, który wyłapie anomalie i uszkodzone prostowanie. W przypadku zaawansowanych systemów LIN lub BSS, tester wskaże, czy alternator fizycznie otrzymuje komendy. Bada się zgodność sygnału zadanego ze statusem działania, obciążenie generatora oraz kody błędów usterki komunikacyjnej. Same odchylenia napięcia bez tych danych nie określają, co dokładnie należy naprawić.

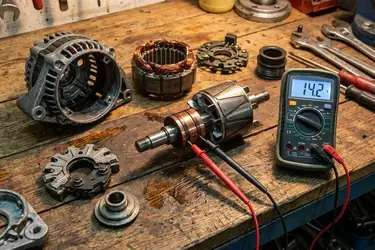

Test po wymontowaniu: kiedy jest uzasadniony?

Stół wybiera się wtedy, gdy zachowanie ładowania w pojeździe przeczy logicznym wnioskom lub awaria uaktywnia się dopiero na skrajnie gorącym stopie aluminium. Potwierdzenie uszkodzenia oznacza decyzję o wymianie na nowy zamiennik lub regeneracji oryginalnej cewki. Kompletny przewodnik po dalszych rozwiązaniach opisuje osobny tekst dotyczący tego, którą metodę naprawy wybrać.

Karta danych dla warsztatu

Zapisz i przekaż mechanikowi komplet kluczowych informacji: napięcie, obroty silnika, temperaturę pod maską, listę pracujących odbiorników, moment wystąpienia usterki, komunikaty oraz kontrolki. Dołącz do tego również wyniki pomiaru spadków napięcia, wartości tętnień i odczytane kody DTC.

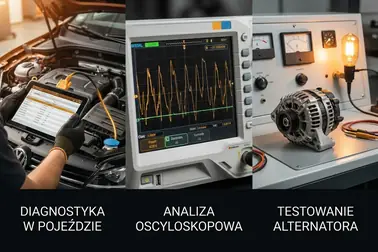

Diagnostyka alternatora w aucie, badanie sygnału oscyloskopem i test podzespołu wymontowanego na blat probierczy
Sytuacja Dane do przekazania Badanie warsztatowe Oczekiwany rezultat Kiedy przejść dalej
Wynik zależny od obciążenia Poziom załączenia świateł Test spadków na okablowaniu Określenie, gdzie gubiony jest prąd Gdy winny generator prądu
Awaria po rozgrzaniu silnika Stopień nagrzania auta Symulacja pracy na gorąco Potwierdzenie usterki temperaturowej Konkretny punkt usterki
Tętnienia, pulsowanie lamp Szybkość migania, rpm Zastosowanie oscyloskopu Ocena sprawności diod w mostku Zepsuta sekcja mostka
Rozbieżności systemu LIN/BSS Kody DTC i objaw auta Porównanie wartości OBD Sprawdzenie zgodności komunikacji cyfrowej Wina elektroniki bazy
Sprzeczne wyniki pomiarów Lista przeprowadzonych testów Eliminacja błędów od strony pojazdu Weryfikacja błędu spoza układu ładowania Potrzeba demontażu
Alternator już wymontowany Wykręcony podzespół na stole Badanie na stole probierczym Weryfikacja numeru alternatora oraz wyników wydajności, prostowania i regulatora przy różnych prędkościach i obciążeniach Dalsza regeneracja
Różnice i wymagania w zaawansowanej diagnostyce alternatora

Bezpieczna diagnostyka zaczyna się od wyeliminowania luźnego paska, zerwanych przewodów prądowych i zwartej baterii. Dopiero mając tę pewność, dopasuj najprostszy miernik do znalezienia odpowiedzi na podstawowe pytania, a przy niejasnościach przejdź do profesjonalnego oscyloskopu lub cyfrowego testera. Wymiana alternatora na oślep w ciemno bardzo często kończy się założeniem nowego sprzętu do auta, w którym prawdziwy winowajca, na przykład zgnity przewód masowy, pozostaje nietknięty.

Czy ten artykuł był pomocny?

Twoja opinia pomoże nam tworzyć lepsze treści

Często zadawane pytania

Najprostszy test to pomiar multimetrem na klemach. Napięcie spoczynkowe zależy od typu, temperatury i naładowania akumulatora; około 12,4 V oznacza częściowe rozładowanie, a pełne naładowanie potwierdza się według danych producenta baterii, po ustabilizowaniu napięcia. Na biegu jałowym wynik zwykle wynosi 13,5–14,8 V, a pod dużym obciążeniem (np. po włączeniu świateł i ogrzewania) napięcie w klasycznym układzie nie powinno spaść drastycznie poniżej 13 V.

Brak ładowania w nowym alternatorze najczęściej wynika z problemów w instalacji. Przyczyną może być zerwany kabel zasilający B+, uszkodzona lub zaśniedziała masa łącząca silnik z karoserią, awaria sterownika komunikacji LIN/BSS, luźny pasek osprzętu lub wewnętrznie zwarty akumulator.

Przy wyłączonym silniku można obejrzeć pasek i połączenia. Przed pomiarem ciągłości, dokręcaniem B+ lub czyszczeniem złączy odłącz zasilanie zgodnie z dokumentacją; omomierza nie podłącza się do obwodu pod napięciem. Wszelkie pomiary wydajnościowe, badanie napięcia regulacji czy działania cyfrowego sterownika LIN wymagają pracującego silnika lub testu na wymontowanym stole probierczym.
