Jak wymienić tuleje wahacza?

Wymiana tulei wahacza polega na wyprasowaniu starej wkładki i osadzeniu nowej z zachowaniem osiowości oraz właściwej głębokości, a śruby dokręca się dopiero pod obciążeniem auta. Ten poradnik prowadzi przez narzędzia, procedurę krok po kroku i błędy, które najłatwiej popełnić.

Co jest potrzebne do wymiany tulei wahacza?

Wymiana tulei wahacza wymaga demontażu wahacza, wyprasowania starego elementu odpowiednimi tulejami oporowymi, oczyszczenia gniazda oraz wprasowania nowej części we właściwym kierunku i na określoną głębokość. Tuleję metalowo-gumową musisz na koniec dokręcić przy zawieszeniu ustawionym w pozycji odpowiadającej normalnej wysokości jazdy, trzymając się momentów z instrukcji Twojego auta.

To naprawa, która wymaga odpowiedniego nacisku i osiowego prowadzenia. Błędne ustawienie elementu, naciskanie na część gumową podczas wciskania lub dokręcenie śrub na wiszącym zawieszeniu może doprowadzić do uszkodzenia wkładu. Budowa i rola tulei sprawiają, że musi ona pracować w ściśle określonym zakresie ruchu. Zanim zabierzesz się za demontaż, upewnij się, że zlokalizowałeś właściwe objawy zużytej tulei i masz odpowiednie zaplecze narzędziowe.

Narzędzia, adaptery i dane serwisowe

Do bezpiecznej pracy przygotuj odpowiednie wyposażenie:

• stabilne podpory samochodowe (kobyłki),
• zestaw kluczy nasadowych i klucz dynamometryczny,
• urządzenie do wprasowania wraz z adapterem naciskowym, opierającym się wyłącznie na zewnętrznym metalowym płaszczu tulei,
• adapter odbiorczy o średnicy wewnętrznej pozwalającej na swobodne wpadnięcie wypychanej części,
• okulary ochronne.

Pamiętaj, aby nigdy nie trzymać dłoni w osi prasy podczas budowania nacisku. Jeśli nie dysponujesz profesjonalnym sprzętem, wymiana tulei bez prasy jest możliwa przy użyciu dedykowanego ściągacza śrubowego.

Przerwij pracę, jeśli:

• zauważysz pęknięcie lub wygięcie wahacza,
• gniazdo jest głęboko skorodowane,
• brakuje Ci możliwości osiowego podparcia,
• opór na prasie gwałtownie rośnie bez ruchu tulei.

Jak zdemontować wahacz i zachować ustawienie tulei?

Śruby mocujące musisz odkręcać przy samochodzie bezpiecznie opartym na kobyłkach, a przed wyjęciem starej tulei z gniazda zawsze zaznacz położenie jej znaków orientacyjnych względem ramienia wahacza. Elementy sprężyste zawieszenia, takie jak sprężyny czy drążki skrętne, muszą zostać odpowiednio zabezpieczone przed niekontrolowanym uwolnieniem energii.

Bezpieczne odłączenie wahacza

Zakres demontażu różni się w zależności od konstrukcji podwozia. Przed wykręceniem głównych śrub podeprzyj zwrotnicę. Jeśli zostawisz ją swobodnie wiszącą, jej ciężar oprze się na przewodzie hamulcowym i okablowaniu czujnika ABS, co doprowadzi do ich naderwania. Nigdy nie ciągnij zwrotnicy za przewód hamulcowy. Po odkręceniu sworznia i łączników wyciągnij wahacz z sanek zawieszenia, uważając, aby nie uszkodzić osłon przegubów półosi.

Oznaczenie położenia starej tulei

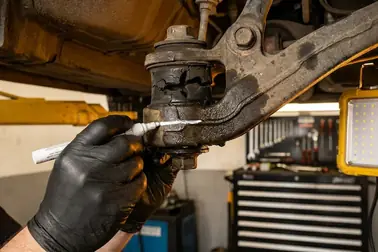

Wiele elementów ma budowę kierunkową. Tuleje z niesymetrycznymi pustkami gumowymi, strzałkami lub specjalnymi wcięciami muszą pracować pod konkretnym kątem względem osi wahacza. Przed uruchomieniem prasy zaznacz markerem lub rysikiem kierunek wejścia tulei oraz strzałkę montażową na wahaczu.

Zanotuj również głębokość osadzenia, szczególnie jeśli część nie posiada fabrycznego kołnierza zatrzymującego się na krawędzi gniazda. Uważaj jednak na powielanie błędów poprzedników: skonfrontuj ustawienie starej części z instrukcją naprawczą Twojego modelu auta. W razie wątpliwości dokumentacja producenta jest jedynym pewnym źródłem.

Jak prawidłowo wyprasować starą tuleję wahacza?

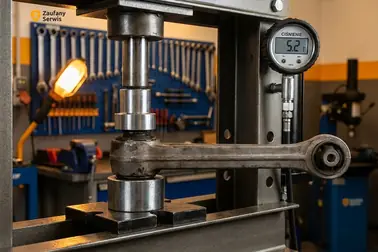

Podeprzyj wahacz możliwie najbliżej samego gniazda tulei, a siłę wypychającą prowadź ściśle w jednej osi z elementem. Jeśli podeprzesz wahacz na jego odległym końcu, ramię pod wpływem nacisku prasy wygnie się, trwale niszcząc geometrię części. Adapter naciskowy musi trafiać dokładnie w zewnętrzny metalowy płaszcz i swobodnie mieścić się wewnątrz otworu na wylot.

Ustawienie wahacza i adapterów w prasie

Kluczem do sukcesu jest idealna współosiowość. Oś tłoka prasy, adaptera naciskowego, samej tulei i dolnego adaptera odbiorczego muszą tworzyć jedną, idealnie prostą linię. Zanim przyłożysz właściwą siłę roboczą, zrób wstępny nacisk i upewnij się, że układ jest stabilny.

Przekoszenie rozpoznasz od razu: płaszcz zacznie wychodzić jednostronnie, a adapter naciskowy zacznie się zsuwać. Zwiększaj nacisk stopniowo. Jeżeli element nie drgnie, a ramię wahacza zaczyna sprężynować, zatrzymaj proces i popraw punkty podparcia.

Niewłaściwe metody demontażu mogą trwale osłabić strukturę metalu i narazić Cię na niebezpieczeństwo po zamontowaniu wadliwego elementu w pojeździe.

Jak przygotować gniazdo i ustawić nową tuleję?

Po wypchnięciu starego elementu usuń rdzę i zanieczyszczenia z gniazda bez powiększania jego fabrycznej średnicy, a następnie ustaw nową tuleję zgodnie ze znakami orientacyjnymi. Rozmiar zewnętrzny to nie wszystko: numer części musi być przypisany do Twojego auta, ponieważ tuleje gumowe i poliuretanowe lub zbrojone mogą wymagać innego przygotowania i siły wcisku.

Czyszczenie i kontrola gniazda

Do czyszczenia użyj włókniny ściernej, mosiężnej szczotki lub papieru o bardzo drobnej gradacji. Agresywne szlifowanie gruboziarnistymi nasadkami zdejmie warstwę materiału, co zmniejszy siłę pasowania dociskowego. Nowa tuleja może wtedy obracać się w wyrobionym gnieździe lub przemieszczać się podczas pracy zawieszenia. Sprawdź krawędź otworu: najdrobniejszy zadzior potrafi ściąć zewnętrzną powłokę nowej tulei w pierwszych sekundach wciskania.

Kierunek, strzałki i głębokość osadzenia

Przed wprasowaniem zlokalizuj punkty orientacyjne. Strzałki, wycięcia lub puste sekcje gumowe wyznaczają płaszczyznę pracy elementu. Ustaw je zgodnie z osią, którą wskazuje instrukcja lub którą samodzielnie zanotowałeś przed demontażem.

Jeśli tuleja posiada metalowy kołnierz (flanszę), wprasowujesz ją aż do oporu o krawędź gniazda. W przypadku gładkich tulei bez kołnierza, musisz wcisnąć je na wymiar montażowy podany w milimetrach przez producenta. Nie zakładaj w ciemno, że część ma wystawać równo po obu stronach wahacza.

Wprasowanie tulei wahacza krok po kroku

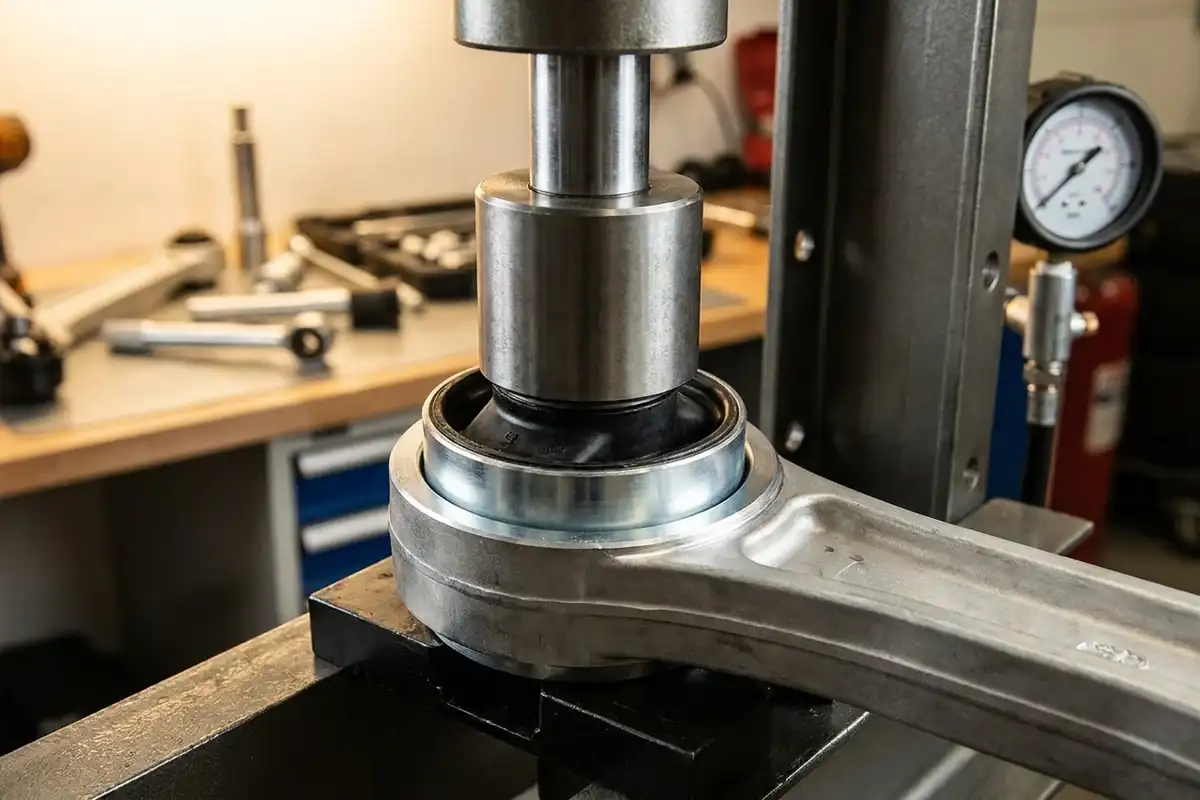

Nowy element wprowadź do gniazda idealnie prostopadle, naciskając praską wyłącznie na zewnętrzny, stalowy płaszcz tulei. Nigdy nie przykładaj siły do gumowego wypełnienia ani wewnętrznej tulejki na śrubę, ponieważ zerwiesz wulkanizowane połączenie gumy z metalem jeszcze przed opuszczeniem auta z podnośnika.

Rozpoczęcie wciskania bez przekoszenia

Przyłóż adapter do płaszcza zewnętrznego i przesuń tłok prasy o 1-2 milimetry. Zatrzymaj nacisk i dokładnie obejrzyj styk tulei z gniazdem ze wszystkich stron. Szczelina musi być idealnie równa. Jeżeli jedna strona wchodzi głębiej, cofnij prasę i skoryguj kąt, zanim rygorystyczne pasowanie zagniecie metalowy płaszcz.

Co do smarowania: używaj wyłącznie środków montażowych zatwierdzonych przez producenta danej części. Przypadkowy preparat może być niezgodny z elastomerem albo zmienić warunki pasowania w gnieździe.

Kontrola położenia po wprasowaniu

Gdy osiągniesz docelową głębokość lub kołnierz, zdejmij nacisk i zweryfikuj efekt. Skontroluj, czy strzałki nie obróciły się w trakcie ruchu. Przyjrzyj się samej gumie: nie może być przecięta o krawędź, nienaturalnie wypchnięta na zewnątrz ani oddzielona od metalu. Nawet jeśli metalowy płaszcz wszedł poprawnie, uszkodzenie wkładu gumowego dyskwalifikuje część z montażu w samochodzie.

Jak zamontować wahacz i dokręcić tuleję bez naprężenia gumy?

Główną zasadą montażu zawieszenia jest ostateczne dokręcenie śrub przechodzących przez tuleje metalowo-gumowe dopiero wtedy, gdy samochód stoi na kołach w naturalnej pozycji roboczej. Dokręcenie mocowań na swobodnie wiszącym na podnośniku kole sprawia, że po opuszczeniu pojazdu na ziemię guma skręca się już w położeniu spoczynkowym.

Montaż śrub i ustawienie wysokości roboczej

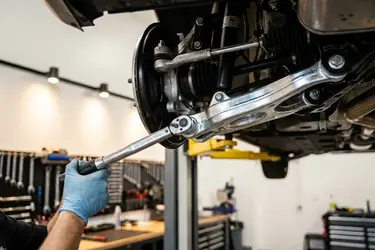

Zamontuj wahacz na pojeździe i wkręć wszystkie nakrętki, ale zostaw je lekko poluzowane. Używaj nowych śrub jednorazowych, jeśli producent przewidział ich wymianę. Aby uzyskać pozycję roboczą bez kanału, wykorzystaj podnośnik hydrauliczny do uniesienia samej zwrotnicy na wymiar podany w dokumentacji producenta, dbając o to, by pojazd przez cały czas stabilnie spoczywał na kobyłkach. Dopiero wtedy użyj klucza dynamometrycznego i dokręć mocowania zadanym momentem i kątem.

Kontrola po wymianie tulei wahacza

Sprawdź prowadzenie przewodów hamulcowych i czujników ABS, upewniając się, że nie ocierają o pracujące ramię. Krótka jazda testowa potwierdzi, czy ustały niepokojące stuki, ale to nie zwalnia Cię z ostatecznego przeglądu.

Wizyta na stacji diagnostycznej w celu ustawienia geometrii kół jest konieczna po każdej ingerencji w punkty mocowania wahacza, zwłaszcza po rozłączeniu połączeń regulacyjnych (np. ramy pomocniczej, drążków kierowniczych) lub gdy zauważysz, że samochód ściąga, a kierownica zmieniła położenie na wprost.

Końcowa lista kontrolna

• zgodność części z numerem VIN,
• prawidłowa orientacja i głębokość osadzenia,
• brak zagnieceń płaszcza i pęknięć na gumie,
• nowe śruby jednorazowe zastosowane i dokręcone wymaganym momentem w pozycji roboczej,
• bezpieczne poprowadzenie przewodów i okablowania bez kolizji,
• wykonana kontrola geometrii zawieszenia,
• brak nienaturalnych zachowań i stuków podczas jazdy testowej,
• brak śladów przemieszczania się tulei w gnieździe po jazdach kontrolnych.

Jeżeli nie posiadasz narzędzi do osiowego wprasowania lub dokumentacji pojazdu, przekaż zdemontowany wahacz mechanikowi – zapewni to pełną żywotność nowej tulei.
